21H7KV120

  • Kích cỡ van: DN10 – G 3/8 inch – 17mm
  • Khả năng chịu nhiệt: -10 độ C – 140 độ C
  • Áp lực sử dụng: 0.1 – 20 bar
  • Loại valve: điện từ ODE
  • Chất liệu thân: Đồng
  • Màng: Viton
  • Môi chất sử dụng: Nước-Dầu -Khí-Gas
  • Kiểu kết nối: ren trong 2 đầu
  • Tình trạng kho: Sẵn hàng
Categories: ,

1. Đặc điểm van điện từ ODE 21H7KV120

Van điện từ ODE 21H7KV120 được sản xuất tứ vật liệu đồng độ bền cơ học cao, khả năng chịu lực tốt.

Vỏ cuộn coil cấu tạo vật liệu nhựa khả năng cách nhiệt rất tốt. Phần coil điện được quấn quanh bởi các dây đồng, đây là bộ phận nhận điện năng để tạo ra từ trường.

Màng van được làm từ teflon được nối vào một đầu của trục piston độ kín khít cao. Dòng van này có thể chịu được là từ -10 – 120 độ C.

Van điện từ ODE 21H7KV120 - Sẵn hàngVan điện từ ODE 21H7KV120 - Sẵn hàngVan điện từ ODE 21H7KV120 - Sẵn hàng

2. Thông số kỹ thuật van ODE 21H7KV120

Thông số kỹ thuật Chi tiết
Model ODE 21H7KV120 – NC (Normally Closed)
Loại van Van điện từ điều khiển gián tiếp (màng hỗ trợ) – thường đóng
Kết nối DN10 – G 3/8 inch – Nối cho ống phi 17mm
Vật liệu thân Đồng thau (Brass CW617N) – chống ăn mòn và mảng bám tốt
Màng van & gioăng Viton (FKM) – chịu nhiệt, dầu nhẹ, hóa chất trung tính
Áp suất hoạt động 0.3 – 16 bar
Áp suất tối đa 20 bar
Nhiệt độ môi chất -10°C đến +130°C
Nguồn điện coil 24V DC / 220V AC / 110V AC (cuộn rời tiêu chuẩn Class F)
Công suất coil 14W (DC) / 18VA (AC) – hoạt động ổn định liên tục
Chuẩn coil IP65 – chống bụi và tia nước nhỏ giọt
Tần suất hoạt động tối đa 100 lần/phút (do có thời gian màng ổn định)
Lưu lượng danh nghĩa (Kv) 2.8 m³/h (~47 lít/phút) – lưu lượng cao hơn rõ rệt
Thời gian phản hồi Mở ~50 ms / Đóng ~60 ms
Khối lượng van 420g
Chứng nhận CE, RoHS, Reach, WRAS (có tùy chọn cho nước sinh hoạt)
Xuất xứ Italy – Chính hãng ODE S.r.l.

3. Ứng dụng

Van thường đóng 21H7KV120 phù hợp cho các hệ thống ít mở, ít sử dụng và yêu cầu luôn đóng để tránh xảy ra sự cố hệ thống. Cụ thể thong các hệ thống:

  • Hệ thống cấp nước, cấp dầu hoặc hơi nhẹ

  • Điều khiển đầu vào nước máy công nghiệp hoặc dân dụng

  • Thiết bị tưới tiêu tự động

  • Máy ép thủy lực, máy đun nước nóng

  • Dây chuyền chiết rót, xử lý hóa chất trung tính hoặc hệ thống rửa tự động

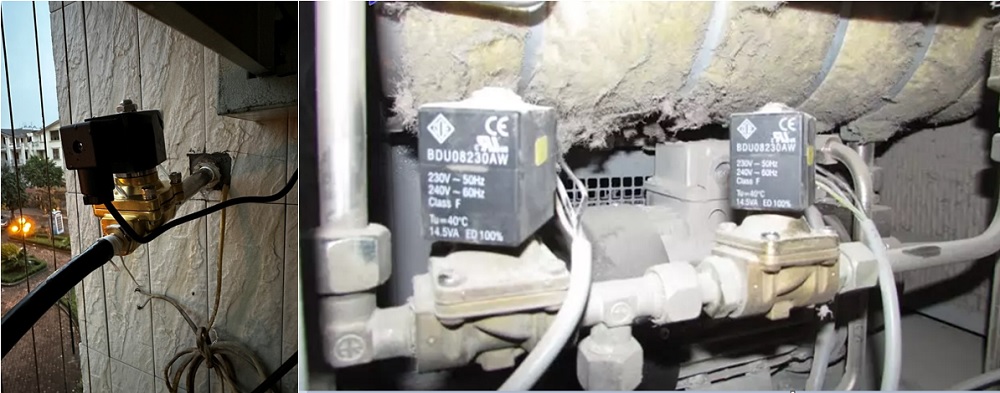

Ứng dụng van điện từ ODE 21H7KV120

4. Tài liệu – catalogue

Thao khảo van điện từ ODE 21H7KV120 – ITALY

Cataloge van điện từ ODE 21H7KV120 Cataloge van điện từ ODE 21H7KV120

Cataloge van điện từ ODE 21H7KV120

Cataloge van điện từ ODE 21H7KV120
