21IA8T40GC2 – DN40- 1.1/2″

1. Giới thiệu

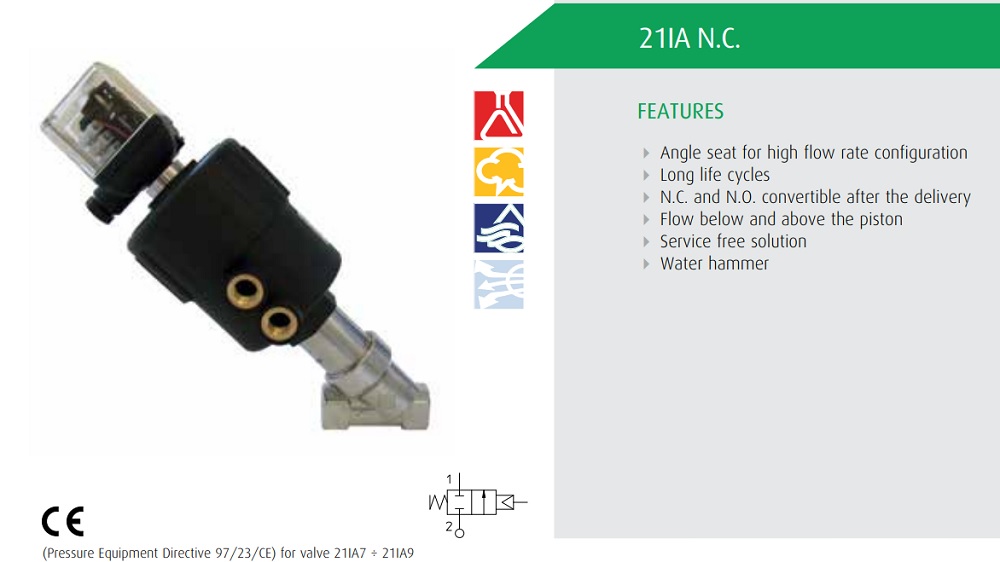

Van y xiên ODE 21IA8T40GC2 là dòng van điều khiển bằng khí nén, thiết kế theo dạng góc xiên (angle seat) giúp tăng tốc độ dòng chảy và hạn chế áp lực tổn thất trong hệ thống. Với khả năng đóng/mở nhanh, vận hành bền bỉ, van là lựa chọn lý tưởng trong các hệ thống tự động hoá yêu cầu kiểm soát lưu lượng chất lỏng hoặc hơi với áp suất cao.

Được sản xuất theo tiêu chuẩn châu Âu, dòng van này mang lại hiệu suất ổn định, phù hợp cho các ứng dụng công nghiệp hiện đại.

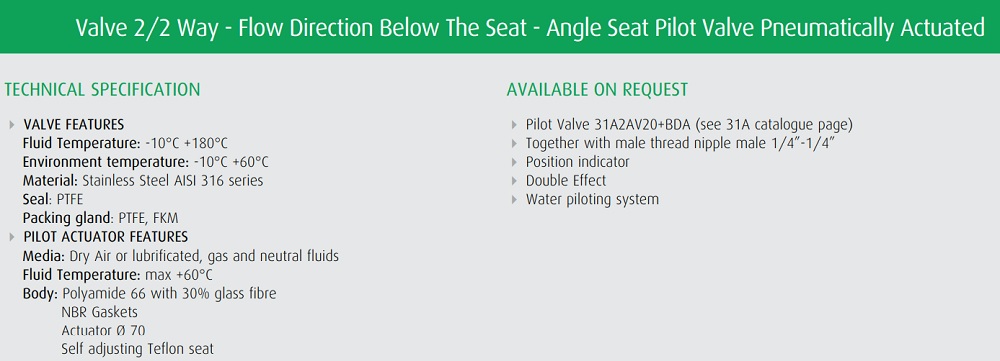

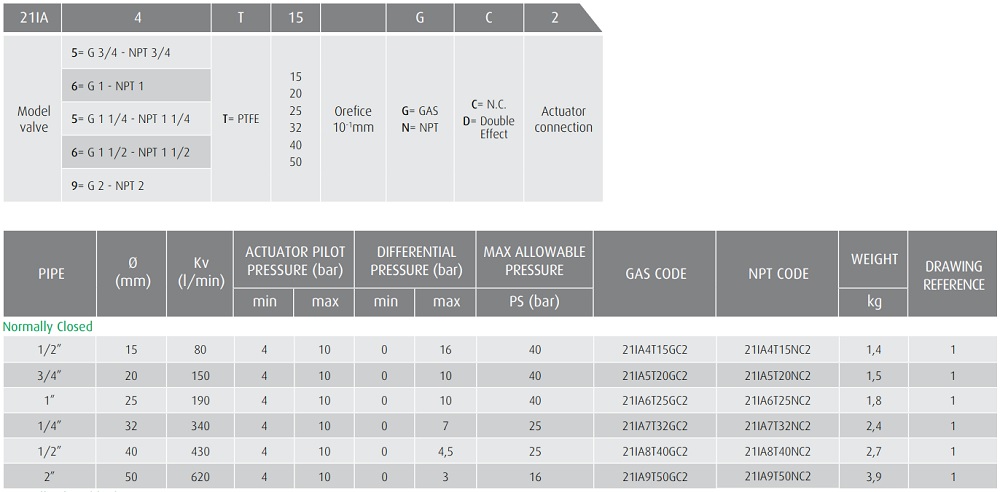

2. Thông số kỹ thuật

Model: 21IA8T40GC2

Loại van: Van y xiên điều khiển bằng khí nén, tác động đơn (spring return)

Đường kính danh định: DN40 – G1½”

Áp suất làm việc: 0 – 16 bar

Nhiệt độ hoạt động: -10°C đến +180°C (phụ thuộc vật liệu gioăng)

Vật liệu thân van: Inox 316L – kháng ăn mòn, chịu hóa chất cao

Vật liệu trục và đĩa van: Thép không gỉ AISI 316

Gioăng làm kín: PTFE – chống ăn mòn, chịu nhiệt, không độc hại

Cơ cấu điều khiển: Xy lanh khí nén bằng hợp kim nhôm sơn tĩnh điện

Cổng tín hiệu khí nén: G1/8”

Áp suất điều khiển khí: 4 – 8 bar

Tư thế hoạt động: Thường đóng (N.C – Normally Closed)

Xuất xứ: Italy – Chính hãng ODE

3. Ưu điểm

Tối ưu tốc độ dòng chảy: Thiết kế dạng xiên giúp giảm tổn thất áp và tăng hiệu suất truyền dẫn.

Vật liệu cao cấp: Thân inox 316 cùng gioăng PTFE cho độ bền cao, kháng ăn mòn và phù hợp với nhiều môi chất khác nhau như hơi nóng, nước sạch, dung dịch hóa học.

Hoạt động ổn định: Được thiết kế cho tần suất đóng/mở cao, duy trì hiệu suất ổn định kể cả trong môi trường khắt khe.

Dễ bảo trì: Cấu trúc đơn giản, dễ tháo lắp giúp tiết kiệm thời gian trong công tác bảo trì định kỳ.

Thích hợp tự động hóa: Có thể kết nối với các cảm biến, bộ điều khiển khí để xây dựng hệ thống vận hành tự động hoàn chỉnh.

4. Ứng dụng

Van y xiên ODE 21IA8T40GC2 được ứng dụng linh hoạt trong nhiều ngành công nghiệp như:

• Ngành dược phẩm và thực phẩm: Kiểm soát dòng nguyên liệu sạch trong môi trường yêu cầu tiêu chuẩn vệ sinh cao.
• Hệ thống hơi nóng và nước nóng: Đóng/mở lưu chất có nhiệt độ cao như hơi nước, dầu truyền nhiệt…
• Xử lý nước và hóa chất: Dùng trong hệ thống lọc, tẩy rửa công nghiệp, và các dây chuyền pha trộn hoá chất.
• Sản xuất và đóng gói tự động: Điều tiết dòng khí, hơi hoặc chất lỏng trong các dây chuyền đóng gói, chiết rót.
• Công nghệ môi trường: Sử dụng trong hệ thống xử lý khí thải, nước thải công nghiệp.

5. Lưu ý sử dụng

Đảm bảo nguồn khí điều khiển có áp suất ổn định và được lọc sạch để tránh bụi bẩn làm mòn xi lanh.

Lắp đặt van theo đúng chiều dòng chảy ký hiệu trên thân để đảm bảo hiệu quả vận hành.

Kiểm tra thường xuyên gioăng và ty van để tránh tình trạng rò rỉ.

Không sử dụng van cho các môi chất có chứa cặn bẩn hoặc tạp chất rắn nếu không có bộ lọc đi kèm.

Khi sử dụng trong môi trường nhiệt độ cao, cần chọn đúng loại vật liệu gioăng chịu nhiệt để tránh giảm tuổi thọ.
