21IA9T50GC2 – DN50-2″

1. Giới thiệu

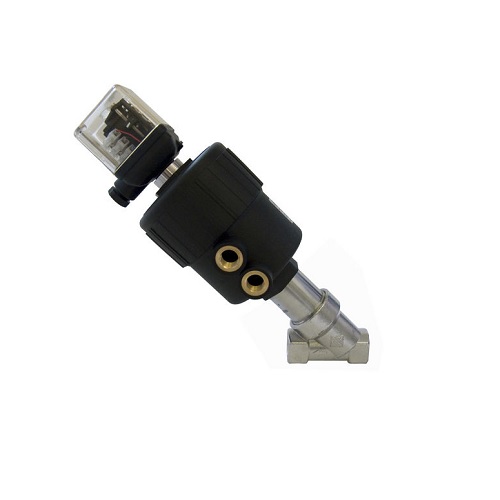

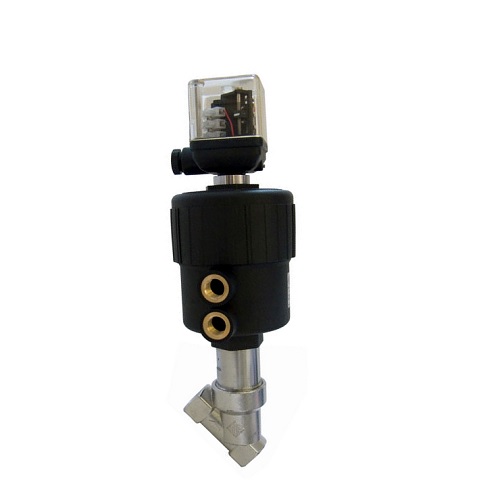

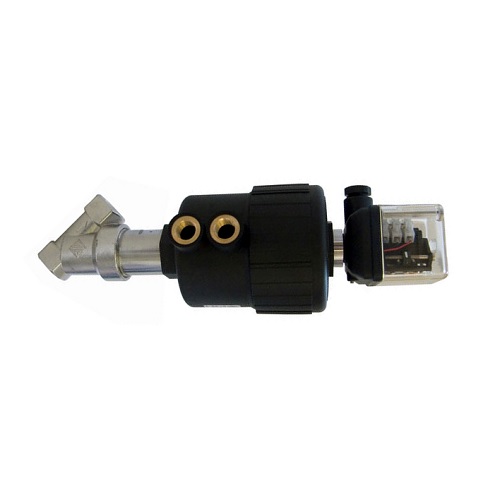

Van y xiên ODE 21IA9T50GC2 là một thiết bị điều khiển lưu chất tiên tiến, hoạt động bằng khí nén, chuyên dùng để kiểm soát các loại môi chất như hơi nước, chất lỏng, khí nén hoặc hóa chất trong hệ thống tự động hóa công nghiệp.

Thiết kế theo dạng van góc xiên giúp tối ưu hóa lưu lượng, đồng thời giảm áp suất tổn thất và hạn chế tắc nghẽn. Đây là sản phẩm lý tưởng cho các ứng dụng yêu cầu hiệu suất cao, hoạt động liên tục và điều kiện làm việc khắt khe.

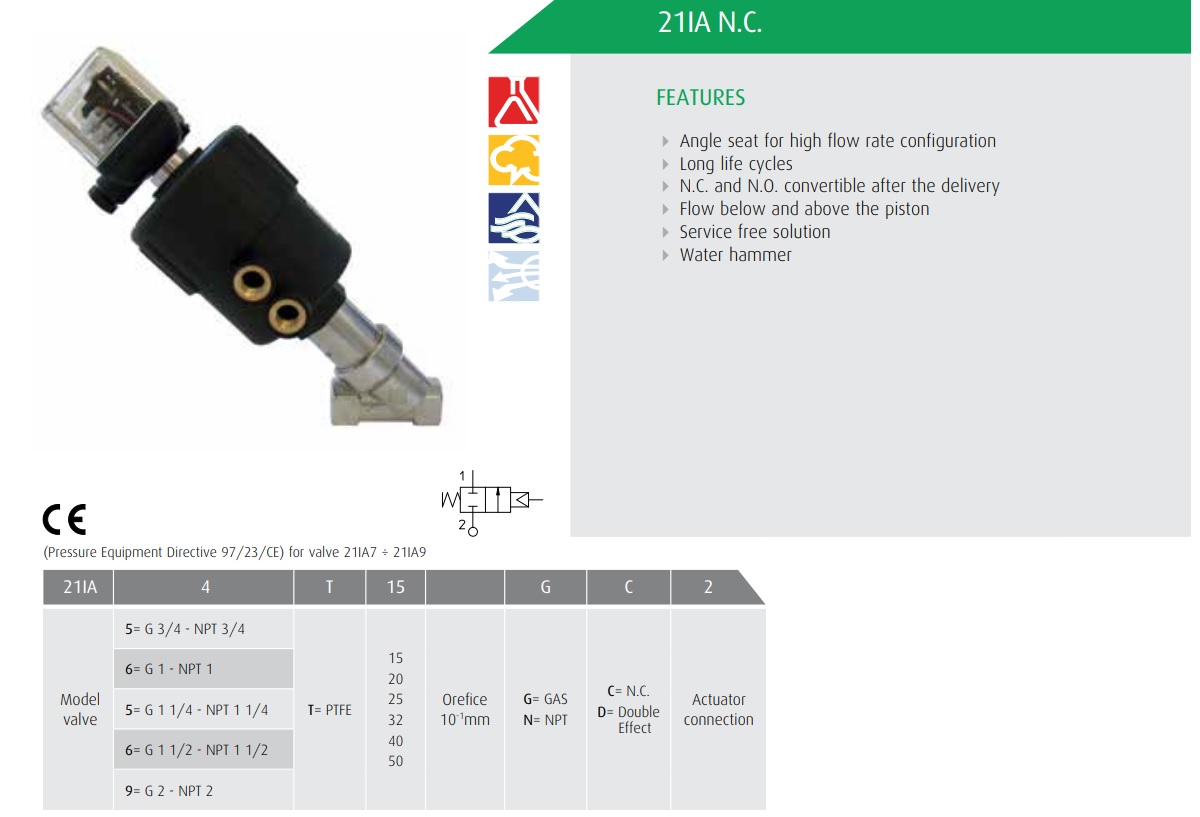

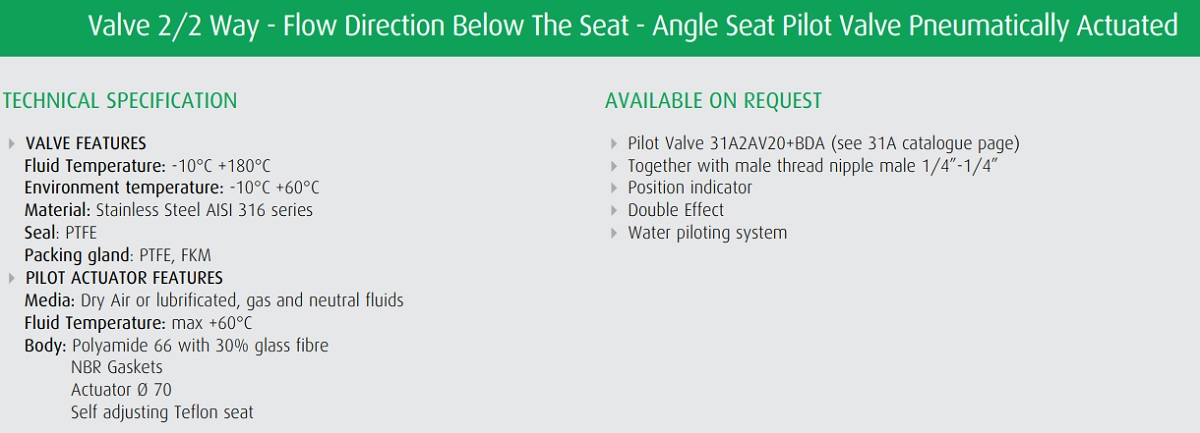

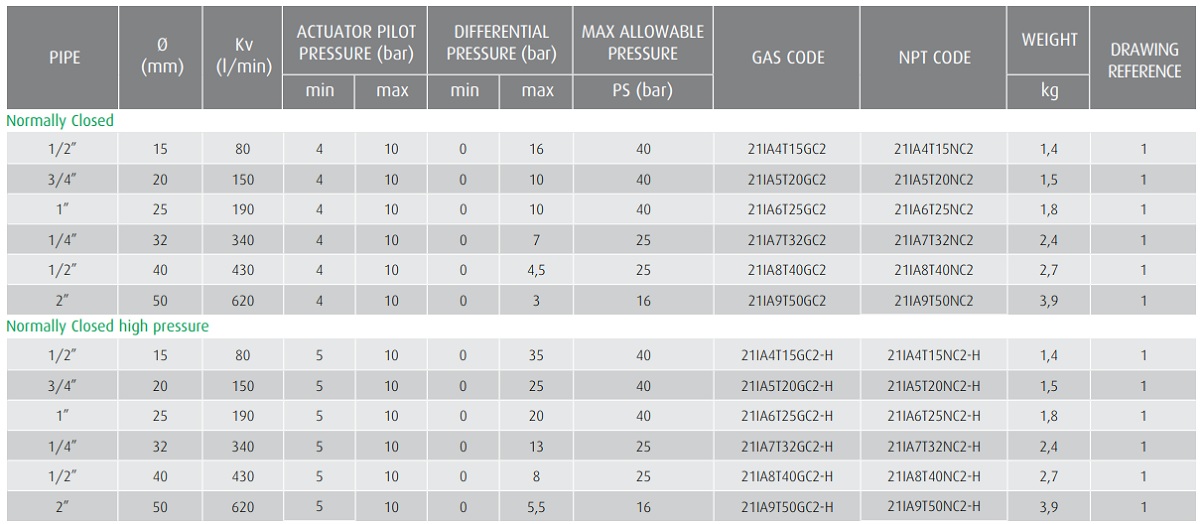

2. Thông số kỹ thuật

Mã sản phẩm: 21IA9T50GC2

Kết nối đầu ren: G2″ (ren ngoài tiêu chuẩn BSP)

Kích thước danh định: DN50

Kiểu vận hành: Điều khiển khí nén – Tác động đơn (thường đóng)

Áp suất làm việc: 0 – 16 bar

Áp suất khí điều khiển: 4 – 8 bar

Nhiệt độ môi chất: -10°C đến +180°C

Thân van: Inox 316L – Chống ăn mòn cao

Vật liệu ty & đĩa van: Thép không gỉ AISI 316

Gioăng làm kín: PTFE (Teflon) – kháng hóa chất, chịu nhiệt

Trục điều khiển: Xy lanh hợp kim nhôm sơn tĩnh điện

Cổng cấp khí: G1/8” tiêu chuẩn

Thương hiệu: ODE – Italy

Chứng chỉ: ISO 9001, CE, RoHS

3. Ưu điểm

Tăng hiệu suất dòng chảy: Thiết kế dạng xiên giúp dòng chảy đi qua van nhanh hơn và ít bị tổn thất áp lực, đặc biệt hiệu quả với chất lỏng có độ nhớt hoặc hơi nóng.

Bền bỉ trong môi trường công nghiệp: Nhờ sử dụng inox 316L và PTFE, van có khả năng chống ăn mòn, chịu nhiệt và kháng hóa chất cực tốt.

Độ kín cao: Cơ cấu đóng mở chính xác với đệm kín chất lượng cao đảm bảo không rò rỉ kể cả trong môi trường áp suất cao.

Dễ lắp đặt – dễ bảo trì: Kiểu lắp ren phổ biến, cấu tạo đơn giản giúp kỹ thuật viên dễ dàng thay thế hoặc bảo dưỡng.

Thích hợp tự động hóa: Có thể kết hợp với cảm biến hành trình, bộ điều khiển khí, PLC trong các hệ thống điều khiển thông minh.

4. Ứng dụng

ODE 21IA9T50GC2 được sử dụng phổ biến trong các lĩnh vực như:

• Hệ thống hơi nóng và nước nóng: Van kiểm soát chính xác dòng hơi hoặc nước nóng trong hệ thống nồi hơi, sấy công nghiệp…

• Ngành thực phẩm – dược phẩm: Đảm bảo tiêu chuẩn vệ sinh, chống nhiễm chéo nhờ vật liệu chống ăn mòn và chịu nhiệt.

• Công nghiệp hóa chất: Dùng để kiểm soát các dòng hóa chất ăn mòn, dung môi hoặc axit trong dây chuyền xử lý.

• Hệ thống xử lý nước: Điều tiết dòng nước, chất tẩy rửa hoặc khí trong các nhà máy xử lý nước thải.

• Dây chuyền đóng gói và chiết rót: Kiểm soát chất lỏng và hơi với độ chính xác cao, hỗ trợ vận hành liên tục.

5. Lưu ý sử dụng

Trước khi lắp đặt, hãy kiểm tra kỹ dòng chảy và hướng mũi tên trên thân van để đảm bảo đúng chiều.

Cần đảm bảo khí nén cấp cho xy lanh phải sạch, khô, và ổn định – sử dụng bộ lọc khí nếu cần.

Khi sử dụng với hơi nóng hoặc chất lỏng có nhiệt độ cao, phải chọn đúng loại gioăng phù hợp để đảm bảo tuổi thọ.

Bảo trì định kỳ: kiểm tra tình trạng gioăng, piston, và xy lanh để tránh kẹt van hoặc rò rỉ.

Không nên sử dụng van cho các lưu chất chứa hạt rắn lớn nếu không có lưới lọc phía trước.
