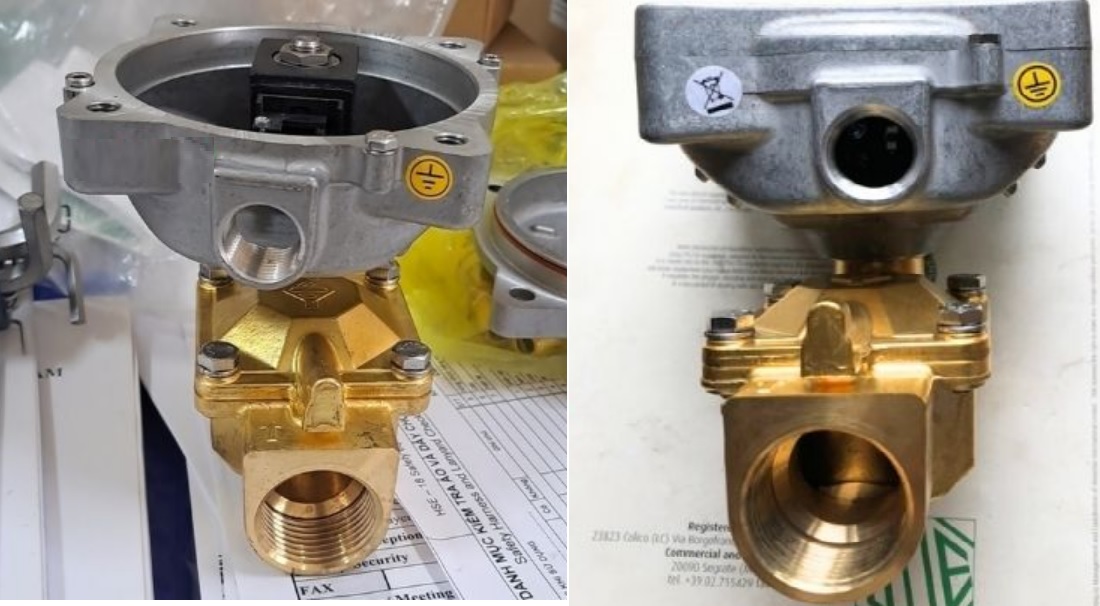

1. Giới thiệu
Van điện từ ODE 21W4KIV250 là thiết bị đóng/mở dòng chảy tự động nhờ tín hiệu điện, hoạt động theo nguyên lý thường đóng (NC – Normally Closed). Dòng van này được thiết kế nhỏ gọn, tối ưu cho các hệ thống dẫn chất lỏng sạch, đặc biệt hiệu quả trong ứng dụng dân dụng và bán công nghiệp.
2. Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | ODE 21W4KIV250 |
| Kiểu van | 2/2 – thường đóng – điều khiển trực tiếp |
| Đường kính cổng | DN10 – G3/8” ren trong |
| Thân van | Đồng thau nguyên chất – không mạ |
| Gioăng làm kín | PTFE (Teflon) – chịu hóa chất nhẹ, chống bám dính |
| Piston | Inox 430F từ tính – đóng mở nhanh |
| Áp suất vận hành | 0.3 – 6 bar |
| Áp suất max chịu được | 10 bar |
| Dải nhiệt độ chất lỏng | -5°C đến +95°C |
| Dòng điện điều khiển | 12V DC / 24V AC (cuộn coil tùy chọn) |
| Công suất coil | 6W (DC) / 12VA (AC) |
| Kiểu coil | Loại rời, kết nối DIN 43650B |
| Chống bụi/nước | IP54 – phù hợp lắp đặt trong tủ điện |
| Thời gian phản hồi | 35 ms (mở) / 45 ms (đóng) |
| Vật liệu lò xo | Inox không gỉ – chịu lực đàn hồi tốt |
| Khối lượng van | 240g |
| Tiêu chuẩn kỹ thuật | RoHS, REACH, CE – nhập khẩu chính hãng Ý |

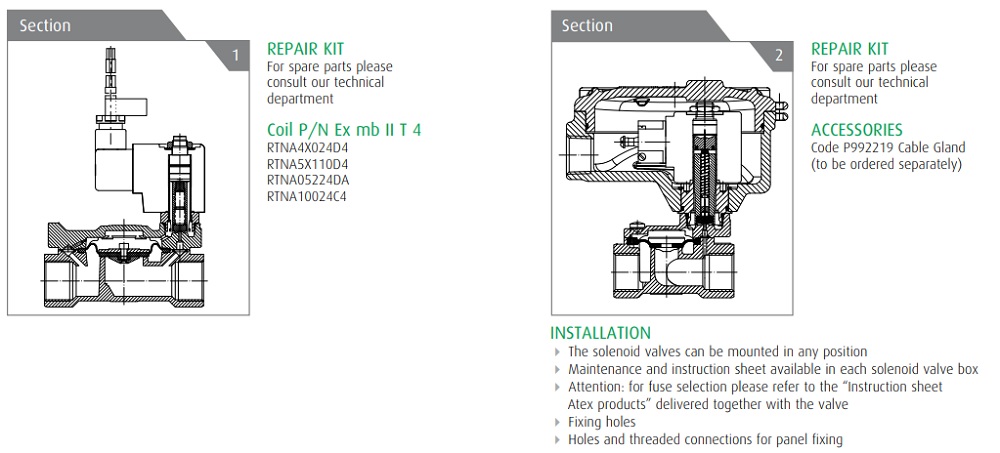

3. Cấu tạo chính
Thân van: Bằng đồng thau chống rò rỉ, dễ lắp đặt, phù hợp áp suất trung bình.
Coil điều khiển: Có thể thay thế riêng biệt, dạng cắm rút nhanh DIN.
Màng kín PTFE: Bền, chịu được dòng môi chất ăn mòn nhẹ.
Cổng kết nối: Ren G1” chuẩn, phổ biến trong thiết bị dân dụng.
Lò xo hồi vị: Tự động đóng van khi ngắt điện.
4. Ưu điểm
Giá thành hợp lý, đáp ứng các hệ thống nhỏ và vừa.
Kích thước gọn, dễ tích hợp vào các cụm thiết bị.
Teflon chống dính, chống nghẹt do cặn hoặc chất rắn nhỏ.
Linh hoạt điện áp, có thể chọn coil 12V, 24V hoặc 220V tùy nhu cầu.
Phù hợp điều kiện khí hậu Việt Nam, độ ẩm và nhiệt cao.
5. Ứng dụng
Hệ thống tưới cây tự động
Bồn cấp nước có cảm biến mực
Hệ thống đóng chai, chiết rót nước tinh khiết
Máy pha chế đồ uống tự động
Điều khiển khí nén nhẹ trong dây chuyền nhỏ

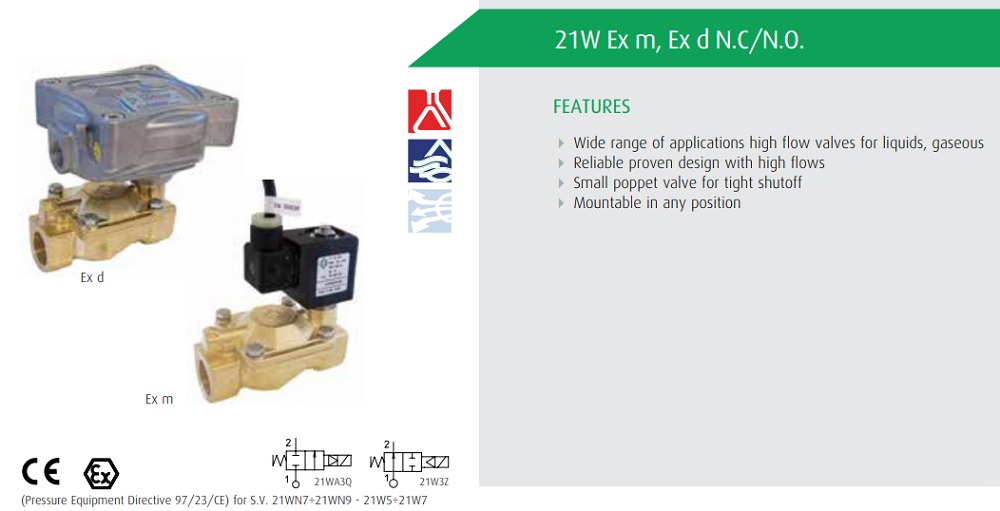

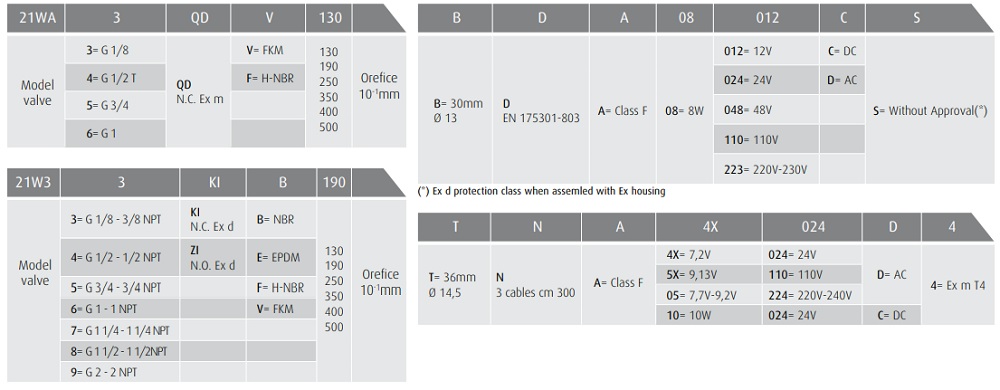

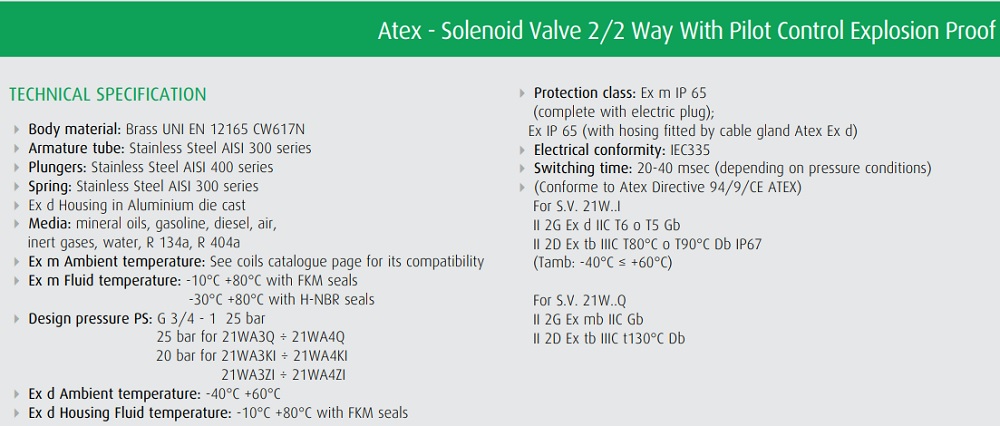

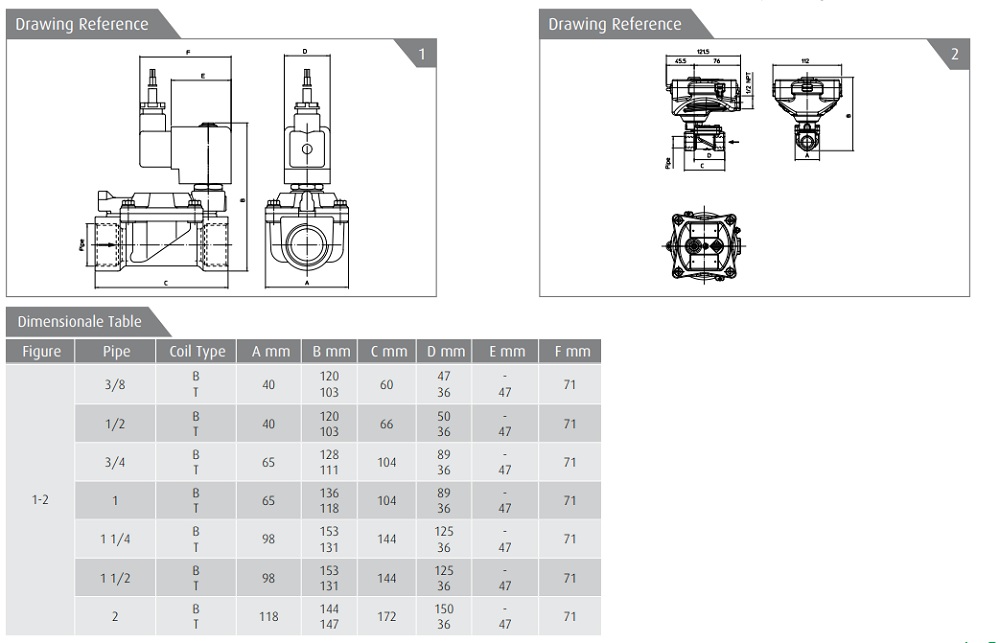

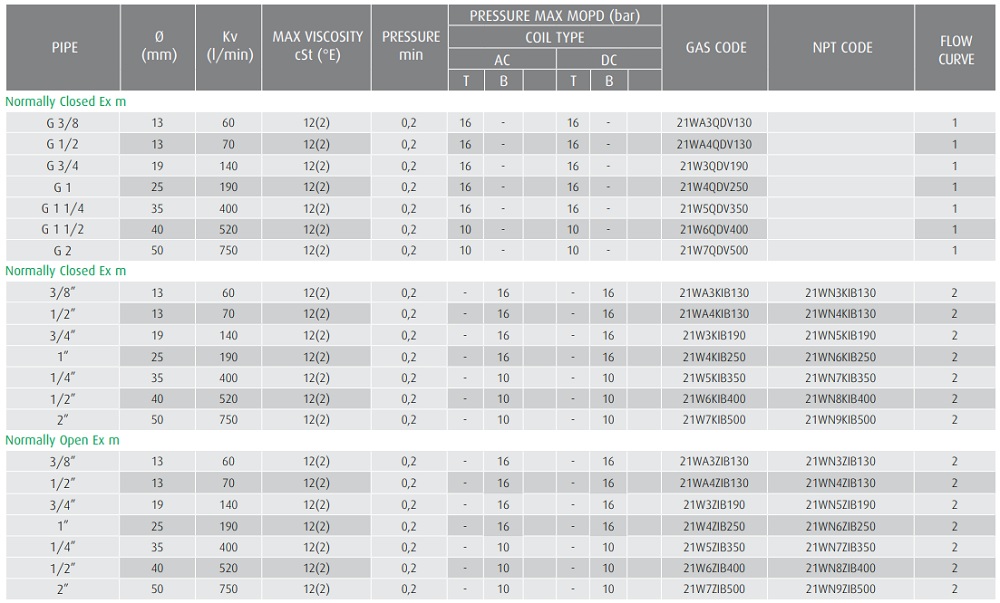

6. Tài liệu Cataloge
