1. Giới thiệu
Van điện từ ODE 21W5ZIV350 là dòng van điều khiển lưu chất dạng thường đóng (NC), vận hành theo nguyên lý gián tiếp (pilot-operated), phù hợp cho các hệ thống có áp lực đầu vào ổn định. Với thiết kế nhỏ gọn, khả năng chịu áp lực cao và vật liệu chống ăn mòn, sản phẩm này lý tưởng để sử dụng trong các ứng dụng dân dụng, công nghiệp nhẹ và tự động hóa cơ bản.
2. Thông số kỹ thuật
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | ODE 21W5ZIV350 |
| Kiểu van | Van điện từ 2/2 – Thường đóng (NC – Normally Closed) |
| Nguyên lý hoạt động | Gián tiếp (Pilot Operated) – cần áp suất khởi động |
| Cỡ ren kết nối | G1.1/4″ BSP – ren trong |
| Vật liệu thân van | Đồng thau mạ niken |
| Piston – Lò xo | Inox 430FR – chống gỉ và chịu lực cao |
| Chất liệu gioăng | EPDM – chuyên dụng cho nước, khí nén, hơi nước áp thấp |
| Điện áp tùy chọn | 24V DC / 110V AC / 230V AC |
| Áp suất khởi động tối thiểu | 0.3 bar |
| Áp suất làm việc tối đa | 10 bar |
| Nhiệt độ môi chất | -10°C đến +100°C |
| Công suất coil | 14 VA (AC) / 10W (DC) |
| Tiêu chuẩn ren | ISO 228-1 |
| Cấp bảo vệ coil | IP65 – chống bụi và nước phun |
| Tần suất hoạt động | > 1.000.000 chu kỳ |
| Thời gian đáp ứng | Mở/đóng trong vòng 50 – 100 mili giây |
| Xuất xứ | ODE S.r.l – Italy |

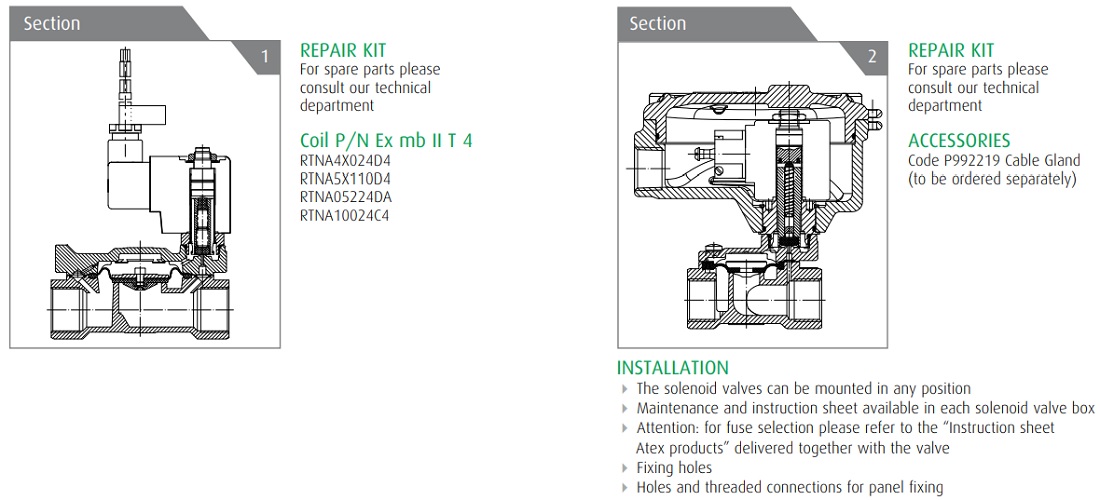

3. Cấu tạo
Thân van: Làm từ đồng mạ niken, có độ cứng cao, chống oxy hóa và ăn mòn.
Piston dẫn động: Inox không gỉ, đảm bảo độ kín và phản ứng nhanh.
Màng pilot: Điều khiển chính dòng lưu chất, chỉ cần dòng điện nhỏ.
Coil rời: Dễ thay thế, chống nước, kết nối theo chuẩn DIN 43650A.
Gioăng EPDM: Chống mài mòn, bền trong môi trường ẩm và nhiệt độ cao.
4. Ưu điểm
Vận hành êm ái, ít tiếng ồn, không gây sốc dòng.
Chi phí tối ưu, phù hợp cho hệ thống nhỏ, tiết kiệm điện năng.
Dễ lắp đặt và bảo trì, cấu tạo đơn giản, có thể thay coil riêng.
Chống ăn mòn và oxi hóa tốt, hoạt động bền trong môi trường ẩm ướt.
Tương thích đa dạng môi chất, từ nước, khí nén đến hơi áp suất thấp.
5. Ứng dụng
Hệ thống nước sạch – nước nóng dân dụng: dùng cho đóng/mở tự động.
Dây chuyền chiết rót – đóng gói thực phẩm: kiểm soát dòng chất lỏng.
Máy móc công nghiệp nhẹ: tự động hóa đóng/mở chất khí hoặc hơi.
Hệ thống xử lý khí nén: tủ điện, van phụ, cấp khí cục bộ.
Ứng dụng HVAC: điều tiết dòng chảy trong hệ thống làm mát.

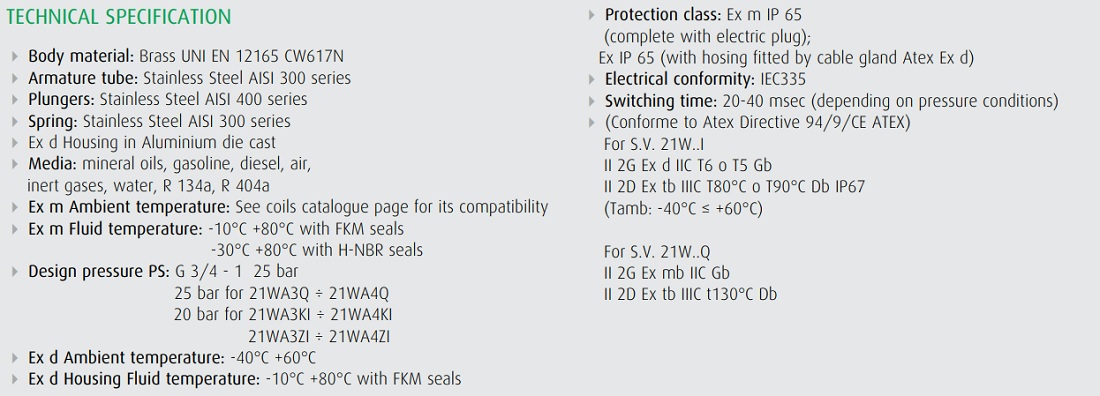

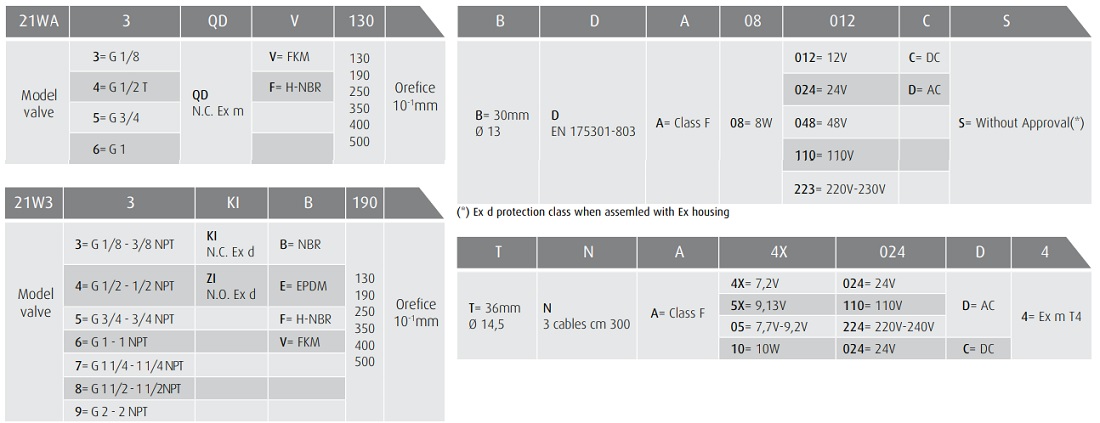

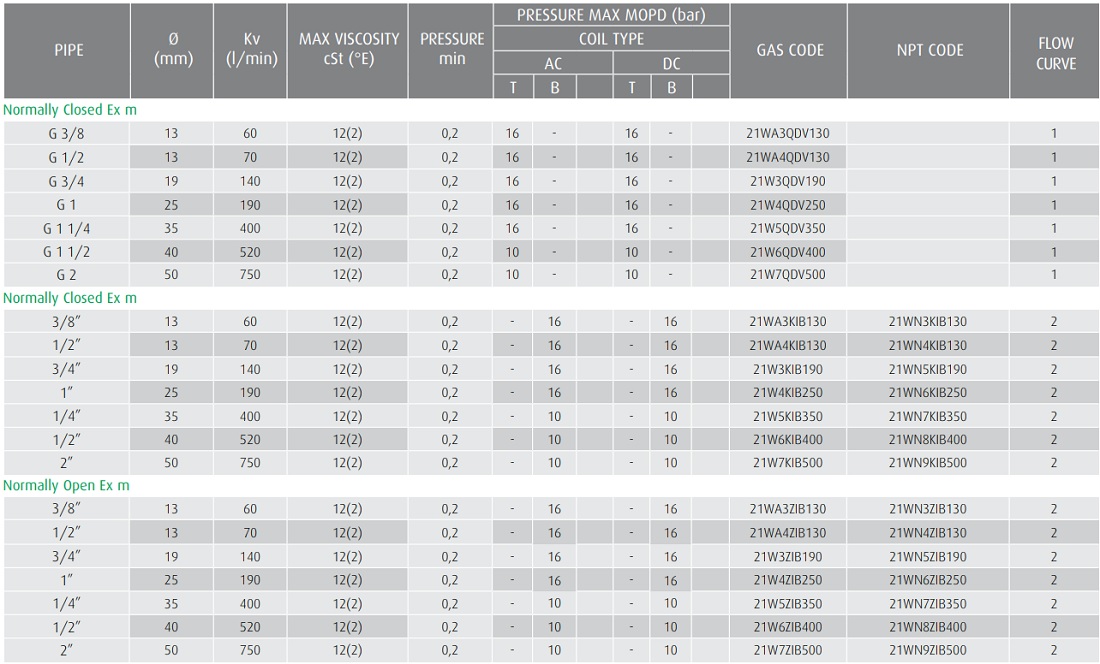

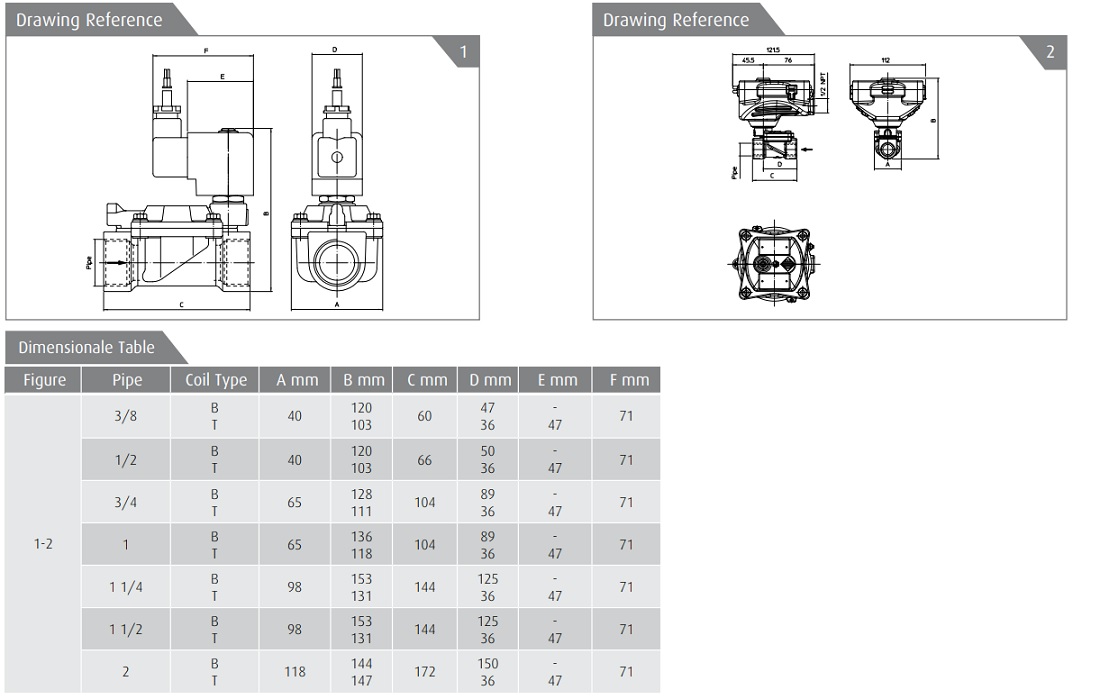

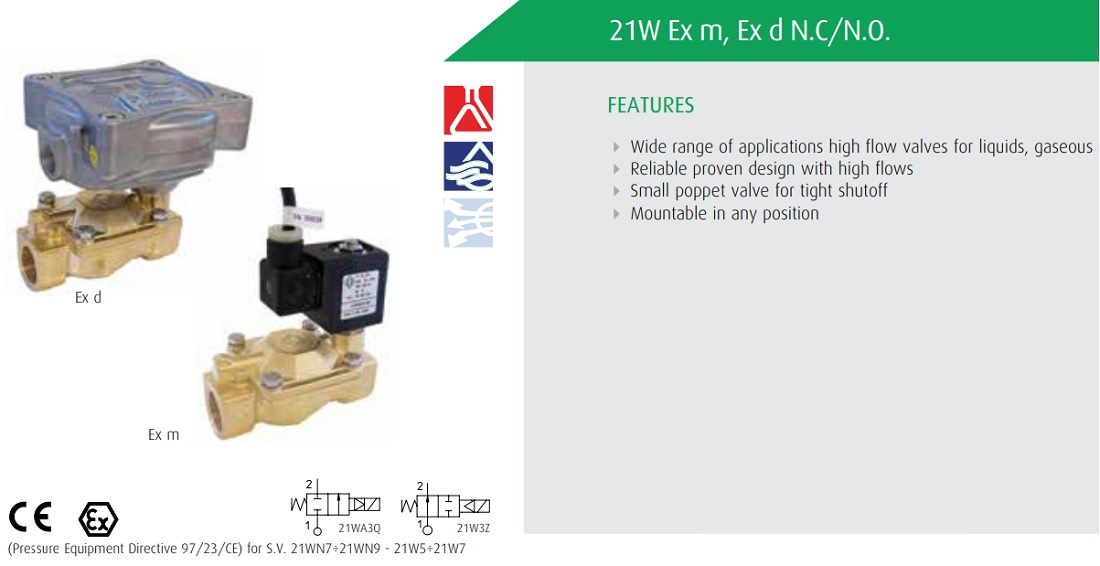

6. Tài liệu – Cataloge
