1. Giới thiệu

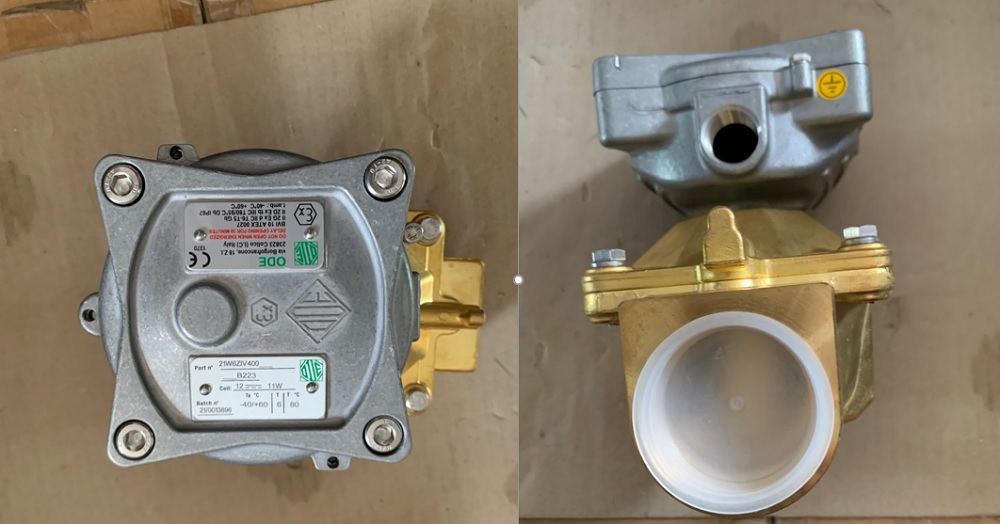

Van điện từ ODE 21W6ZIV400 là dòng van cao cấp thường đóng, sử dụng trong các hệ thống yêu cầu độ bền cao, môi chất có tính ăn mòn nhẹ hoặc cần chịu nhiệt độ lớn. Với thiết kế bằng đồng dẫn điện dẫn nhiệt tốt, model này đặc biệt phù hợp cho ngành thực phẩm, dược phẩm, nước tinh khiết và hóa chất nhẹ.
2. Thông số kỹ thuật
| Chi tiết | Thông số |
|---|---|
| Model | 21W6ZIV400 |
| Kiểu van | Van điện từ 2 ngã – Thường đóng (NC) |
| Cấu trúc điều khiển | Điều khiển gián tiếp (pilot operated) |
| Kết nối ren | G1.1/2” BSP – ren trong |
| Vật liệu thân | Đồng thau– chịu ăn mòn, không gỉ |
| Lõi và lò xo | Thép không gỉ AISI 430F |
| Lưu lượng danh nghĩa | 1.6 m³/h (Kv = 0.45) |
| Áp suất khởi động tối thiểu | 0.4 bar |
| Áp suất hoạt động tối đa | 12 bar |
| Nhiệt độ môi chất | -10°C đến +130°C |
| Chất liệu gioăng | EPDM – chuyên dùng cho nước nóng và hơi nhẹ |
| Điện áp | 24V DC / 110V AC / 220V AC |
| Mức độ bảo vệ coil | IP67 – chống nước tuyệt đối, dùng ngoài trời |
| Tiêu chuẩn điện coil | Class F – chịu nhiệt cao |
| Tần số hoạt động | 50/60Hz (AC) |
| Thời gian phản hồi | Mở: ~60 ms – Đóng: ~70 ms |
| Tuổi thọ thiết kế | Trên 1 triệu lần đóng/mở |
| Sản xuất tại | Ý |

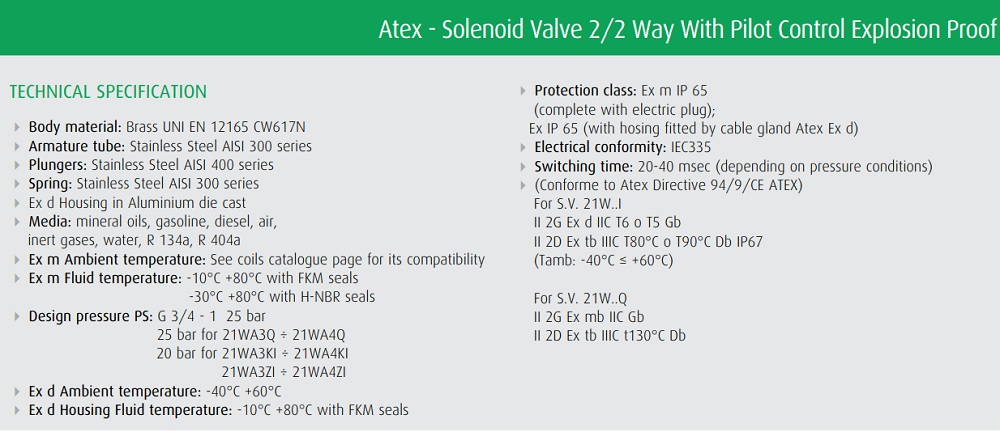

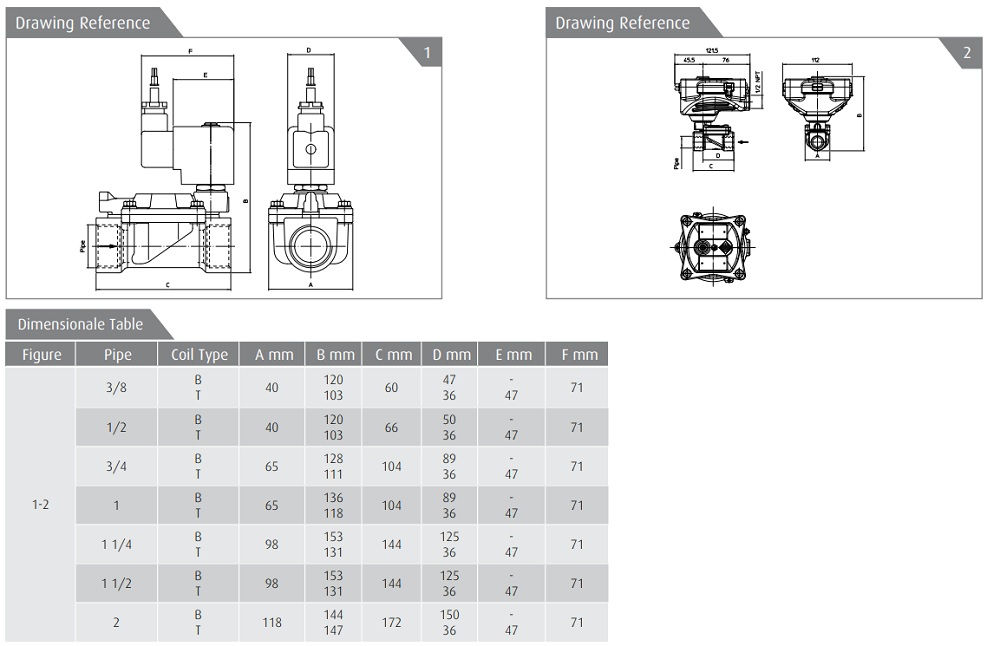

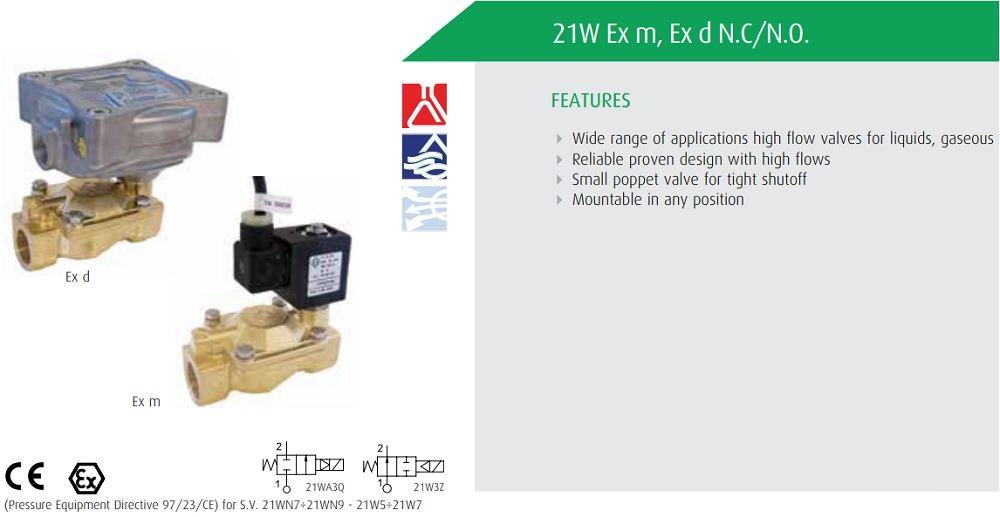

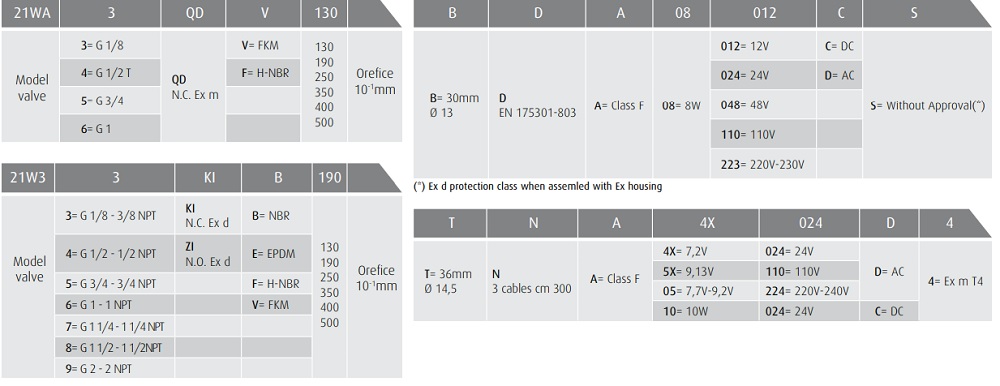

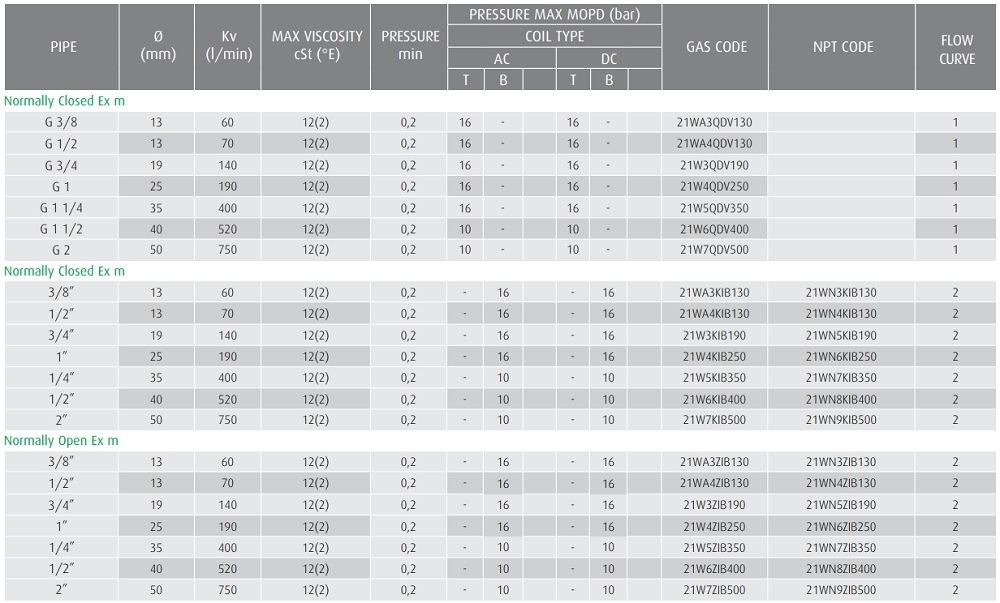

3. Tài liệu – Cataloge

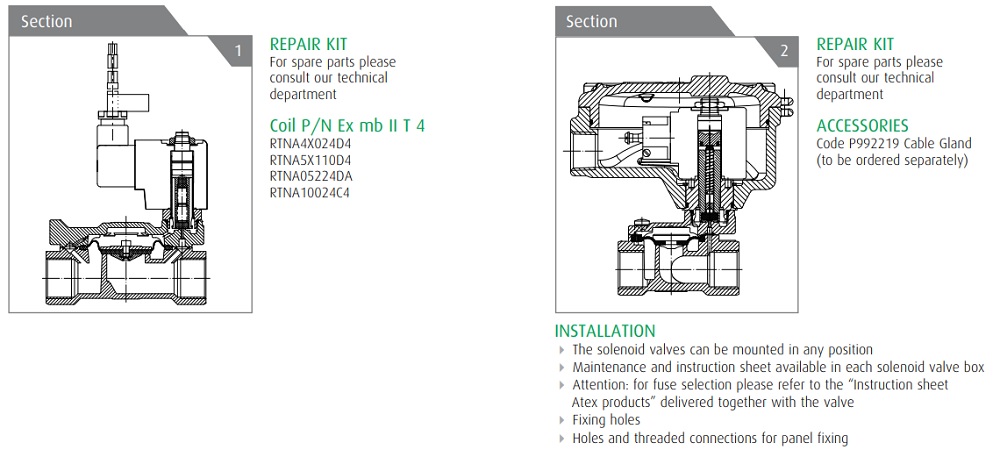

4. Cấu tạo
Thân đồng đúc liền khối: Đảm bảo không rò rỉ, kháng ăn mòn, vệ sinh dễ dàng.
Màng điều khiển chất lượng cao: Cho độ kín tuyệt đối và phản hồi nhanh.
Gioăng EPDM: Kháng nhiệt, không phản ứng với nước nóng, hơi nhẹ, phù hợp dùng trong ngành thực phẩm.
Coil rời: Có thể thay thế nhanh chóng, có chống nhiễu, cách điện tốt.
Ren G tiêu chuẩn Châu Âu: Lắp đặt nhanh, phù hợp với đa số hệ thống đường ống.
5. Ưu điểm
Chịu nhiệt và áp suất cao: Hoạt động ổn định với nước nóng và hơi.
Chất liệu inox bền bỉ: Không bị oxy hóa, không gỉ sét dù sử dụng lâu dài.
Độ kín tuyệt đối: Không rò rỉ dù ở áp suất cao.
Coil chống nước IP67: Dùng được cả trong môi trường ẩm ướt hoặc ngoài trời.
Bảo trì dễ dàng: Thiết kế đơn giản, dễ tháo lắp và kiểm tra.
6. Ứng dụng
Hệ thống hơi nhẹ và nước nóng: Trong nhà máy dệt, giặt là, bếp công nghiệp.
Ngành thực phẩm – đồ uống: Máy chiết rót, dây chuyền rửa, thanh trùng.
Thiết bị y tế – dược phẩm: Đòi hỏi độ sạch và chống ăn mòn cao.
Xử lý nước RO, DI: Trong các trạm lọc, thiết bị tinh khiết.
Tự động hóa công nghiệp: Điều khiển môi chất trong dây chuyền tự động.
