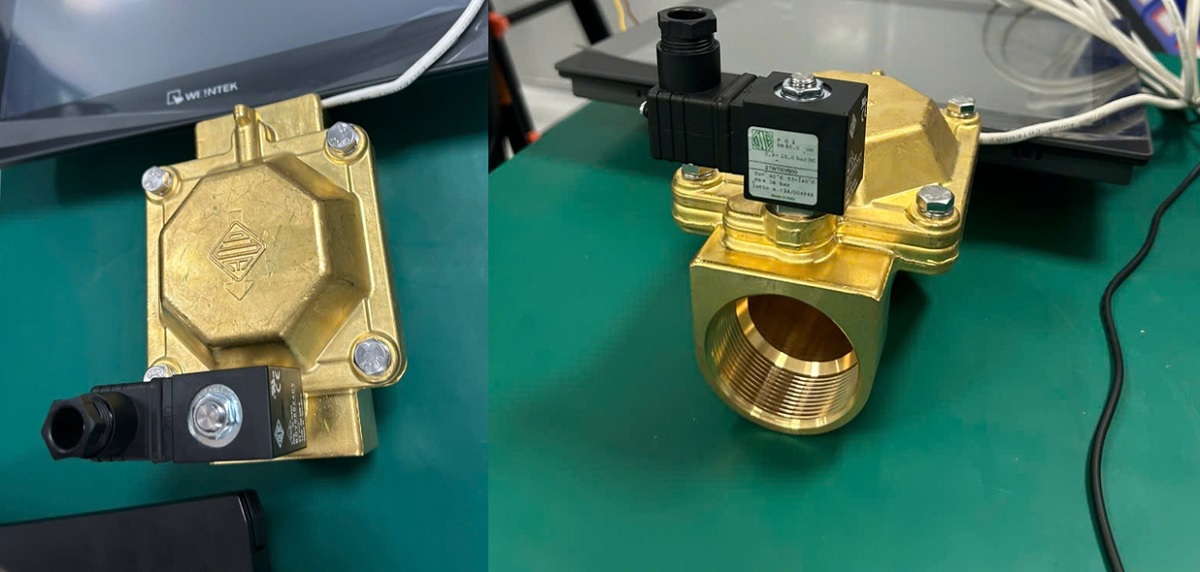

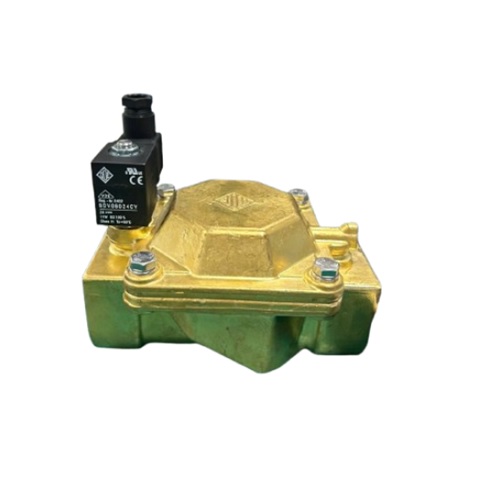

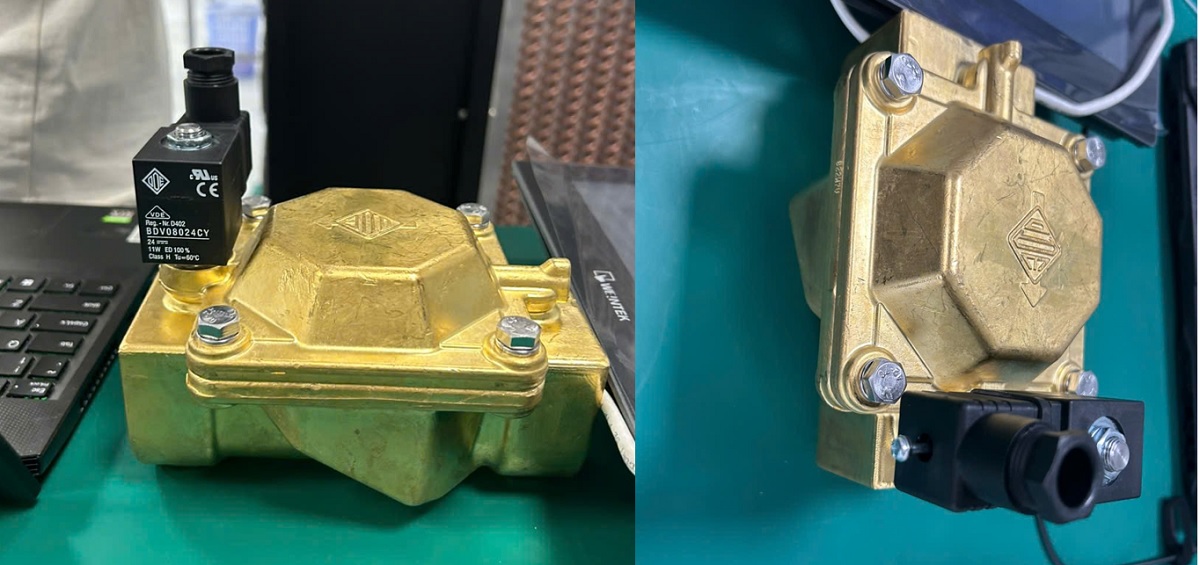

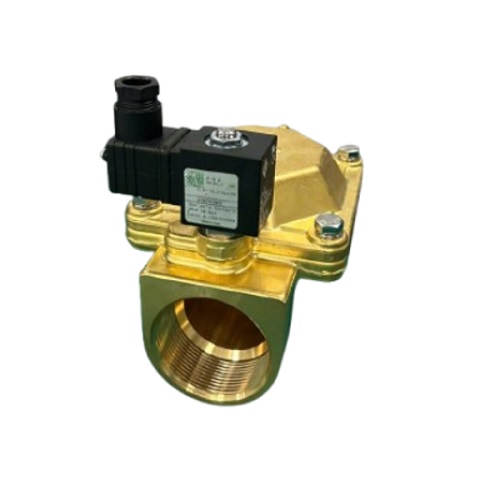

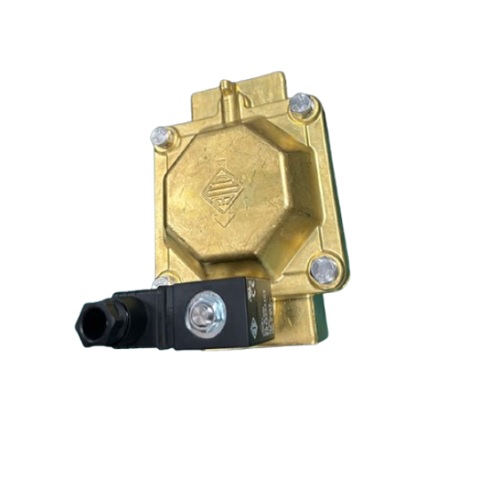

21W7KV500

1. Cấu tạo van

Thân van chắc chắn

• Được chế tạo từ vật liệu đồng thau chất lượng cao, đảm bảo độ bền bỉ và khả năng chống ăn mòn tuyệt vời.
• Thiết kế tối ưu hóa luồng chảy, giảm thiểu tổn thất áp suất và tăng hiệu suất hoạt động.

Cuộn điện từ

• Cuộn dây đồng nguyên chất, được bao bọc bởi lớp vỏ bảo vệ chắc chắn, đảm bảo hoạt động ổn định và tuổi thọ cao.
• Thiết kế tản nhiệt hiệu quả, giúp van hoạt động liên tục mà không bị quá nhiệt.

Màng van

• Làm từ vật liệu EPDM hoặc Viton, có khả năng chịu nhiệt và hóa chất tốt, đảm bảo độ kín khít tuyệt đối.
• Thiết kế linh hoạt, cho phép van đóng mở nhanh chóng và chính xác.

Lò xo đàn hồi

• Làm từ thép không gỉ, đảm bảo độ bền và khả năng đàn hồi cao.
• Giúp van trở về trạng thái đóng khi ngắt điện, đảm bảo an toàn cho hệ thống.

2. Thông số kỹ thuật – Cataloge

Kích thước cổng kết nối: phi 60mm

Áp suất hoạt động: 0.2-10 bar

Nhiệt độ hoạt động: -10°C-140°C

Điện áp:  24V DC, 220V AC

Loại van: Thường đóng (NC)

Vật liệu thân van: Đồng thau.

Vật liệu màng van: EPDM hoặc Viton.

3. Nguyên lý hoạt động

Khi không có điện, lò xo sẽ giữ màng van ở vị trí đóng, ngăn chặn dòng chảy.

Khi cấp điện, cuộn điện từ tạo ra lực hút, kéo màng van lên, mở đường cho dòng chảy.

Khi ngắt điện, lò xo sẽ đẩy màng van về vị trí đóng, ngắt dòng chảy.

4. Ưu điểm

Độ bền tốt

• Vật liệu cao cấp và thiết kế chắc chắn giúp van hoạt động ổn định trong thời gian dài.
• Chống chịu được môi trường khắc nghiệt.

Độ chính xác cao

• Đáp ứng nhanh, đóng mở dứt khoác.
• Kiểm soát dòng chảy một cách chính xác.

Tiết kiệm năng lượng

• Tiêu thụ điện năng thấp.
• Giảm chi phí vận hành.

Dế dàng lắp đặt

• Thiết kế nhỏ gọn, dễ dàng lắp đặt trong nhiều không gian khác nhau.
• Bảo trì đơn giản, tiết kiệm thời gian và chi phí.

5. Ứng dụng

Sản phẩm được áp dụng trong nhiều hệ thống như:

• Hệ thống cấp nước, xử lý nước thải.
• Hệ thống khí nén, điều hòa không khí.
• Hệ thống tưới tiêu tự động.
• Các ngành công nghiệp thực phẩm và dược phẩm.

6. Cách chọn van hiệu quả

• Xác định rõ nhu cầu sử dụng: áp suất, nhiệt độ, loại chất lỏng/khí.
• Lựa chọn van có kích thước và thông số kỹ thuật phù hợp.
• Lắp đặt đúng cách theo hướng dẫn của nhà sản xuất.
• Bảo trì định kỳ để đảm bảo van hoạt động ổn định.

Van điện từ thường đóng ODE 21W7KV500 là một sản phẩm chất lượng cao, mang lại hiệu quả vượt trội trong việc kiểm soát dòng chảy. Với thiết kế chắc chắn, nguyên lý hoạt động đơn giản và độ bền cao, đây là sự lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp khác nhau.
