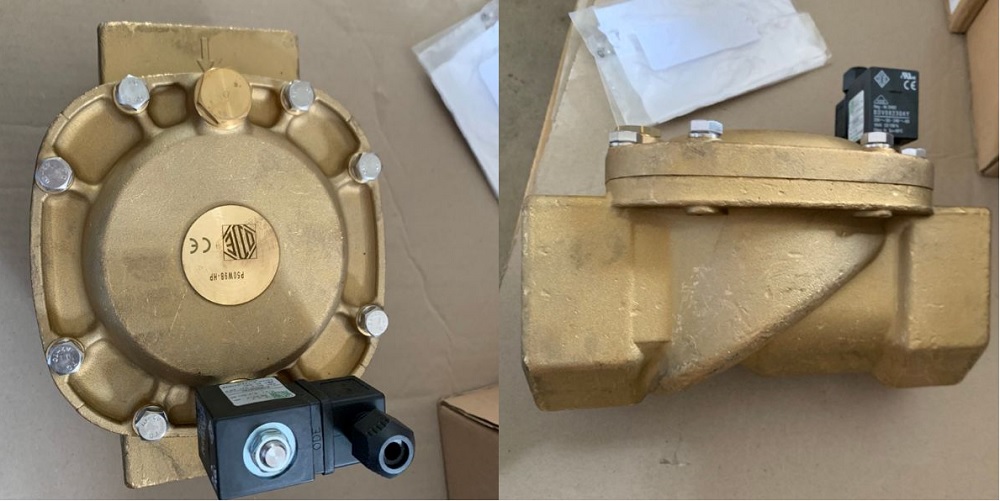

21W8ZB650-HP – Thường mở

1. Giới thiệu

Van điện từ ODE 21W8ZB650-HP là thiết bị điều khiển lưu chất chuyên dụng trong các hệ thống tự động hóa hiện đại, được thiết kế theo tiêu chuẩn kỹ thuật châu Âu. Đây là loại van 2/2 chiều, thường đóng (NC), vận hành gián tiếp thông qua hệ thống màng chắn. Điều này giúp nó hoạt động ổn định, ít tiêu hao năng lượng và phù hợp với nhiều loại môi trường khác nhau.

Dòng sản phẩm này là lựa chọn lý tưởng cho các ngành công nghiệp như xử lý nước, cấp thoát nước, khí nén, và một số lĩnh vực sản xuất cần kiểm soát dòng chảy hiệu quả. Thiết kế chắc chắn, vật liệu cao cấp và hiệu suất đáng tin cậy.

2. Thông số kỹ thuật

Dạng van: 2/2 chiều, loại thường đóng (NC)

Phương thức hoạt động: Gián tiếp – điều khiển bằng màng (pilot operated diaphragm)

Kích thước kết nối: G 21/2″ (DN65)

Áp suất hoạt động: 0.3 – 10 bar

Lưu lượng (Kv): Khoảng 700 lít/phút

Điện áp sử dụng: 220V AC (có tùy chọn 24V DC)

Nhiệt độ làm việc: -10°C đến +140°C

Thân van: Đồng thau CW617N (chống ăn mòn, đạt chuẩn UNI EN 12165)

Gioăng: EPDM (chịu nhiệt, đàn hồi tốt)

Cuộn coil: Chuẩn DIN 43650-A, đạt IP65 chống bụi, chống nước

Môi trường sử dụng: Nước sạch, khí nén, hơi nhẹ, dầu trung tính

3. Ưu điểm

Khả năng kiểm soát chính xác: Nhờ sử dụng cơ chế màng điều khiển gián tiếp, van đóng mở nhanh và điều tiết chính xác dòng chất lỏng hay khí.

Tiết kiệm năng lượng: Cấu tạo nhẹ nhàng và lực đóng/mở nhỏ, van tiêu thụ điện năng thấp hơn so với các dòng van cơ học tương tự.

Chịu áp tốt, tuổi thọ cao: Chế tạo vật liệu đồng thau cao cấp, kết hợp gioăng EPDM giúp van hoạt động bền bỉ trong môi trường áp suất cao mà không bị biến dạng hay rò rỉ.

Bảo trì dễ dàng: Thiết kế dễ tháo rời, vệ sinh hoặc thay thế linh kiện trở nên đơn giản, tiết kiệm chi phí bảo dưỡng dài hạn.

Tương thích đa dạng: Có thể sử dụng trong nhiều hệ thống khác nhau nhờ khả năng làm việc với nhiều loại lưu chất thông dụng như nước, khí, hơi, dầu nhẹ.

4. Ứng dụng

ODE 21W8ZB650-HP là giải pháp lý tưởng cho nhiều hệ thống kỹ thuật và sản xuất đòi hỏi kiểm soát lưu lượng chính xác, bao gồm:

• Ngành cấp thoát nước: Van giúp điều tiết dòng nước trong các nhà máy xử lý nước sạch hoặc xử lý nước thải.

• Công nghiệp HVAC: Điều khiển dòng chảy trong các hệ thống sưởi – làm mát trung tâm, tăng hiệu quả vận hành và giảm tiêu hao năng lượng.

• Hệ thống khí nén công nghiệp: Đóng/mở dòng khí nén trong dây chuyền sản xuất hoặc trạm cấp khí.

• Ngành thực phẩm – đồ uống: Sử dụng trong các quy trình yêu cầu độ sạch cao, độ chính xác lưu lượng.

• Thiết bị chế tạo – tự động hóa: Van tích hợp trong các hệ thống điều khiển máy móc, robot công nghiệp, nơi cần sự phản hồi nhanh và chính xác.

5. Lưu ý sử dụng

Áp suất đầu vào tối thiểu 0.3 bar: Van gián tiếp cần áp suất tối thiểu để kích hoạt cơ chế màng điều khiển. Không phù hợp cho dòng chảy trọng lực.

Không sử dụng với chất ăn mòn mạnh: EPDM không tương thích với axit hoặc dung môi hóa học đặc biệt – cần kiểm tra thông số lưu chất trước khi sử dụng.

Cần cấp điện đúng điện áp: Sử dụng sai nguồn điện có thể gây cháy coil, hư van hoặc rò rỉ điện.

Lắp đúng chiều dòng chảy: Hướng lắp phải theo ký hiệu mũi tên trên thân van để đảm bảo hoạt động trơn tru.

Vệ sinh định kỳ: Bụi bẩn hoặc cặn trong nước có thể gây kẹt màng – nên bảo trì van định kỳ để duy trì độ nhạy.

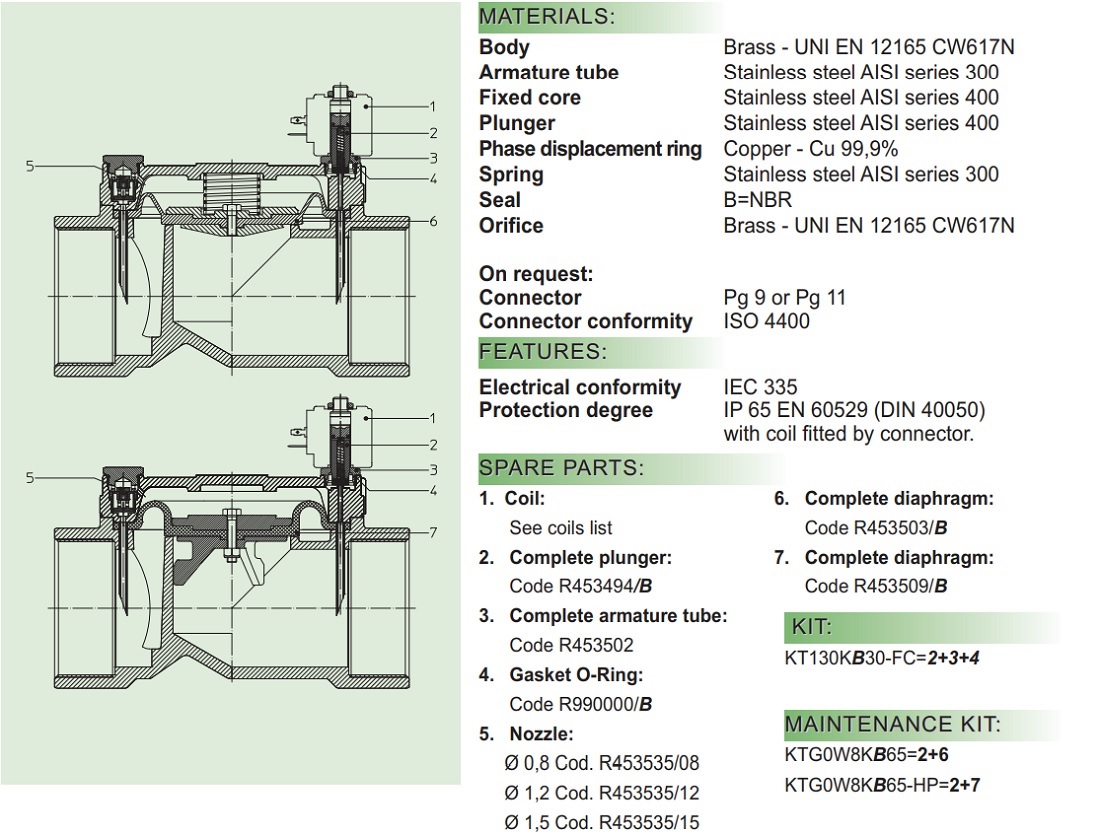

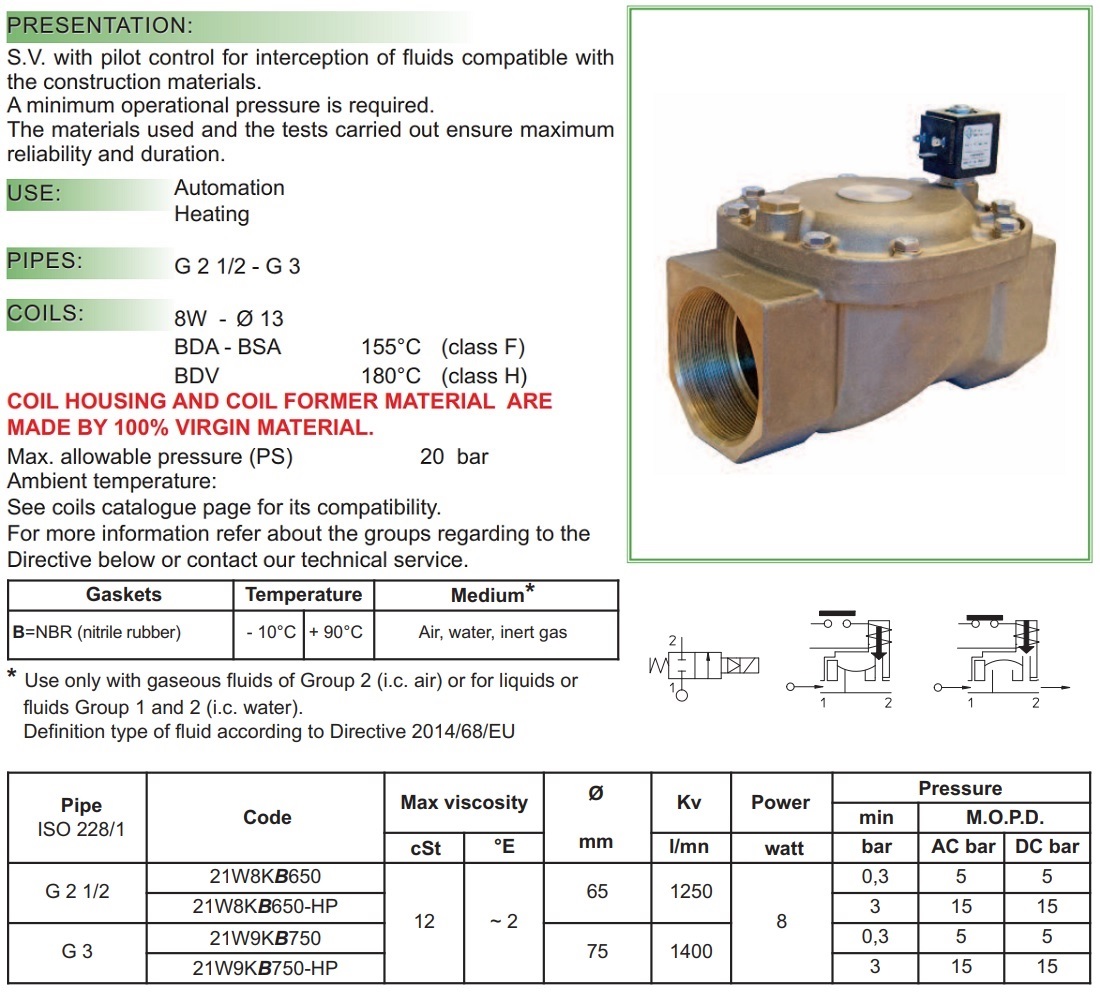

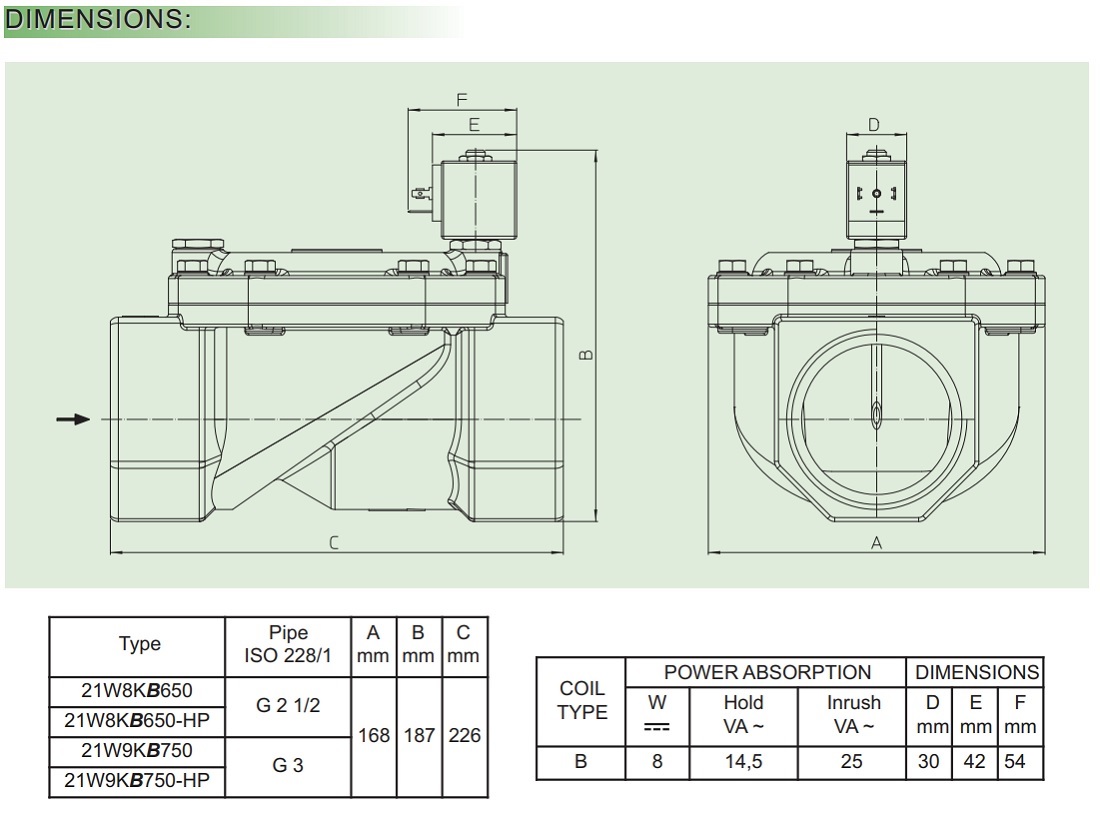

6. Tham khảo cataloge
