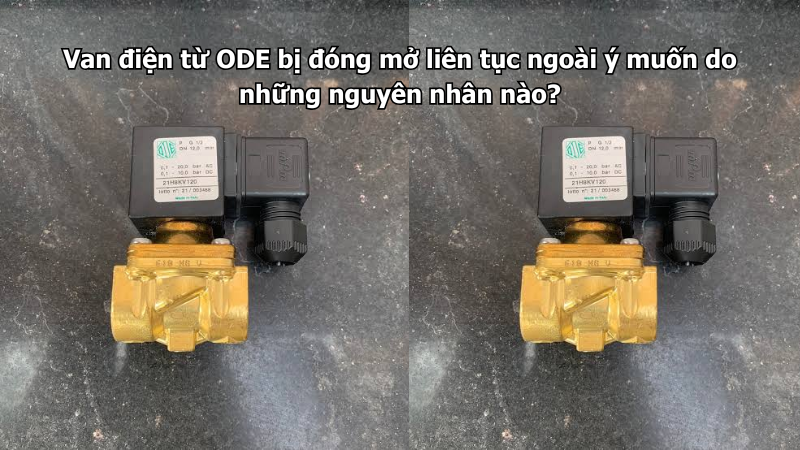

Van điện từ được thiết kế để đóng hoặc mở theo tín hiệu điều khiển. Nếu van tự chuyển trạng thái liên tục dù hệ thống không có yêu cầu, nguyên nhân có thể nằm ở cảm biến, bộ điều khiển, relay, nguồn điện, áp suất hoặc cơ cấu bên trong van.
Khi van điện từ ODE xuất hiện hiện tượng này, không nên chỉ thay coil ngay. Người vận hành cần kiểm tra tín hiệu điều khiển trước, sau đó mới đánh giá phần điện, áp suất và cơ khí của van.
Dấu hiệu van đang đóng mở ngoài ý muốn
Hiện tượng đóng mở liên tục có thể xảy ra theo chu kỳ đều hoặc hoàn toàn ngẫu nhiên. Xác định đúng biểu hiện giúp khoanh vùng nguyên nhân nhanh hơn.
Các dấu hiệu thường gặp gồm:
- Van phát tiếng đóng mở liên tục.
- Coil bật tắt nhiều lần trong thời gian ngắn.
- Lưu lượng đầu ra dao động.
- Áp suất đường ống tăng giảm liên tục.
- Đèn trên giắc coil nhấp nháy.
- Relay trong tủ điện đóng ngắt liên tục.
- PLC ghi nhận tín hiệu thay đổi bất thường.
- Van rung nhưng không mở hoàn toàn.
- Thiết bị phía sau hoạt động chập chờn.
- Máy bơm khởi động và dừng nhiều lần.
- Van tự hoạt động dù không có người điều khiển.
- Coil nóng nhanh hơn bình thường.
Cần phân biệt van thực sự bị cấp điện đóng mở với trường hợp lõi hoặc màng chỉ rung do áp suất.
Cảm biến đầu vào phát tín hiệu dao động
Cảm biến là nguyên nhân phổ biến khiến van đóng mở liên tục. Khi giá trị đo dao động quanh điểm cài đặt, bộ điều khiển sẽ liên tục ra lệnh bật và tắt.
Tình trạng này có thể xảy ra với:
- Cảm biến mức.
- Phao điện.
- Công tắc áp suất.
- Cảm biến lưu lượng.
- Cảm biến nhiệt độ.
- Cảm biến vị trí.
- Cảm biến quang.
- Công tắc hành trình.
- Cảm biến độ ẩm.
- Bộ đo độ dẫn điện.
Ví dụ, mực nước dao động ngay tại vị trí phao có thể làm tiếp điểm thay đổi liên tục dù lượng nước trong bồn gần như không thay đổi.
Điểm cài đặt và độ trễ quá nhỏ
Hệ thống điều khiển thường cần một khoảng chênh giữa điểm đóng và điểm mở. Khoảng này được gọi là độ trễ hoặc hysteresis.
Nếu điểm mở và đóng quá gần nhau:
- Áp suất vừa tăng đã ra lệnh đóng van.
- Van đóng làm áp suất giảm.
- Áp suất giảm lại ra lệnh mở.
- Chu trình lặp lại liên tục.
Để xử lý cần kiểm tra:
- Điểm bật.
- Điểm tắt.
- Khoảng chênh cài đặt.
- Thời gian trễ.
- Tốc độ thay đổi của đại lượng đo.
- Vị trí lắp cảm biến.
- Khả năng nhiễu của tín hiệu.
Không nên tăng độ trễ tùy ý nếu quá trình sản xuất yêu cầu kiểm soát chính xác. Cần cân đối giữa độ ổn định và yêu cầu công nghệ.
Phao điện bị sóng nước tác động
Phao lắp trong bồn có thể bị nước đầu vào, máy khuấy hoặc dòng hồi làm dao động. Mỗi lần phao đổi vị trí, van nhận một lệnh mới.
Để hạn chế có thể:
- Di chuyển phao khỏi dòng nước vào.
- Lắp ống bảo vệ phao.
- Tăng khoảng cách giữa mức mở và mức đóng.
- Bổ sung thời gian trễ.
- Kiểm tra dây phao.
- Chọn kiểu cảm biến mức ổn định hơn.
- Giảm sóng trong bồn.
- Không để phao vướng thành bể.
Nếu phao cơ khí bị kẹt hoặc ngấm nước, cần thay thế thay vì chỉ điều chỉnh chương trình.
Công tắc áp suất cài đặt chưa phù hợp
Công tắc áp suất có thể điều khiển trực tiếp van hoặc gửi tín hiệu về PLC. Khi áp suất dao động quanh ngưỡng, tiếp điểm sẽ đóng ngắt nhiều lần.
Nguyên nhân gồm:
- Khoảng chênh áp quá nhỏ.
- Máy bơm tạo áp không ổn định.
- Bình tích áp mất khí.
- Áp suất trong ống dao động.
- Vị trí lấy áp có dòng chảy rối.
- Ống tín hiệu bị tắc.
- Tiếp điểm công tắc bị mòn.
- Cài đặt sai thang đo.
Cần theo dõi áp suất thực tế cùng thời điểm van đóng mở để xác định mối liên hệ.
Relay trung gian bị lỗi hoặc tiếp điểm rung
Relay thường được dùng để nhận lệnh từ PLC và cấp điện cho coil. Tiếp điểm bị cháy, lỏng hoặc cuộn hút relay yếu có thể khiến nguồn cấp cho van bị ngắt nối liên tục.
Dấu hiệu relay có vấn đề gồm:
- Có tiếng tạch liên tục trong tủ.
- Vỏ relay nóng.
- Tiếp điểm đổi màu.
- Van hoạt động khi chạm nhẹ vào relay.
- Điện áp sau relay dao động.
- Đèn báo relay nhấp nháy.
- Chân cắm bị lỏng.
- Có mùi khét tại đế relay.
Cần đo tín hiệu vào và điện áp ra của relay khi có tải. Không nên kết luận relay tốt chỉ vì vẫn nghe được tiếng đóng.
Nguồn điện yếu hoặc dao động
Coil cần đủ điện áp để giữ lõi từ ở đúng vị trí. Khi điện áp giảm, lõi có thể nhả ra; sau đó điện áp phục hồi và coil lại hút vào, tạo thành chu kỳ rung hoặc đóng mở.
Nguyên nhân nguồn không ổn định gồm:
- Bộ nguồn thiếu công suất.
- Nhiều van hoạt động đồng thời.
- Dây dẫn quá nhỏ.
- Dây dẫn quá dài.
- Đầu nối bị lỏng.
- Điện áp lưới giảm.
- Bộ nguồn quá nóng.
- Tiếp điểm relay có điện trở cao.
- Máy công suất lớn khởi động cùng thời điểm.
- Nguồn 24VDC bị quá tải.
Điện áp phải được đo ngay tại hai đầu coil khi van đang hoạt động bất thường.
Cấp sai điện áp hoặc sai loại AC/DC
Coil có cùng hình dáng nhưng có thể sử dụng điện áp hoàn toàn khác nhau. Cấp sai nguồn khiến lực từ không ổn định và làm coil nóng.
Cần kiểm tra trên nhãn coil:
- Điện áp định mức.
- Dòng điện một chiều hay xoay chiều.
- Tần số nguồn AC.
- Công suất.
- Mã coil.
- Chế độ làm việc.
- Kiểu giắc điện.
- Mạch chỉnh lưu hoặc chống xung.
Không nên đấu coil 24VDC vào nguồn 24VAC hoặc ngược lại nếu chưa được nhà sản xuất xác nhận.
Ngõ ra PLC bị dao động
PLC có thể liên tục thay đổi trạng thái do lỗi chương trình, nhiễu tín hiệu hoặc điều kiện logic bị chồng chéo. Van chỉ thực hiện đúng lệnh nhận được nhưng bên ngoài lại có biểu hiện hoạt động ngoài ý muốn.
Cần kiểm tra:
- Trạng thái ngõ ra trên PLC.
- Lịch sử báo lỗi.
- Điều kiện mở và đóng van.
- Timer.
- Bộ đếm.
- Chế độ tự động và thủ công.
- Lệnh từ màn hình HMI.
- Tín hiệu liên động.
- Chương trình điều khiển dự phòng.
- Trạng thái khi mất kết nối.
Nên theo dõi online chương trình tại thời điểm xảy ra lỗi thay vì chỉ kiểm tra khi hệ thống đã dừng.
Hai lệnh điều khiển bị xung đột
Một van có thể nhận điều kiện điều khiển từ nhiều thiết bị. Nếu các điều kiện không được ưu tiên rõ ràng, van có thể bị lệnh mở và đóng luân phiên.
Ví dụ:
- Cảm biến mức yêu cầu mở nhưng áp suất yêu cầu đóng.
- Chế độ thủ công vẫn hoạt động cùng chế độ tự động.
- PLC chính và bộ điều khiển phụ cùng xuất lệnh.
- Timer yêu cầu chạy nhưng liên động an toàn liên tục ngắt.
- Tín hiệu từ xa xung đột với công tắc tại chỗ.
Chương trình cần quy định rõ thứ tự ưu tiên, đặc biệt đối với lệnh dừng khẩn cấp và tín hiệu an toàn.
Dây tín hiệu bị nhiễu điện
Dây cảm biến đi chung với cáp động lực có thể nhận nhiễu từ động cơ, biến tần hoặc contactor. Tín hiệu bị nhiễu làm PLC hiểu nhầm trạng thái và điều khiển van liên tục.
Nguồn gây nhiễu thường gồm:
- Biến tần.
- Động cơ công suất lớn.
- Contactor.
- Máy hàn.
- Cáp điện cao áp.
- Coil không có mạch chống xung.
- Tiếp địa không đúng.
- Dây tín hiệu không có lớp chống nhiễu.
- Dây đi song song quá dài với cáp động lực.
Cần tách tuyến dây tín hiệu, kiểm tra tiếp địa và sử dụng giải pháp chống nhiễu phù hợp với hệ thống.
Dây điện hoặc đầu nối bị chập chờn
Dây bị đứt ngầm, đầu cốt lỏng hoặc giắc coil tiếp xúc kém có thể làm nguồn điện mất rồi có lại theo rung động của máy. Van vì vậy liên tục đổi trạng thái.
Các vị trí cần kiểm tra gồm:
- Giắc cắm coil.
- Đầu cốt trong tủ.
- Cầu đấu trung gian.
- Dây tại đoạn uốn.
- Hộp nối ngoài hiện trường.
- Chân relay.
- Đầu ra bộ nguồn.
- Điểm dây bị cọ vào máy.
Không nên lắc dây khi hệ thống đang mang điện nếu không có biện pháp an toàn phù hợp.
Nước hoặc độ ẩm xâm nhập giắc điện
Giắc điện bị ẩm có thể gây rò điện, chập chờn hoặc oxy hóa chân tiếp xúc. Hiện tượng thường xuất hiện ở khu vực rửa, phòng bơm và môi trường ngoài trời.
Cần kiểm tra:
- Gioăng giắc có đầy đủ không.
- Đầu cáp đã siết kín chưa.
- Dây có hướng nước vào giắc không.
- Vỏ giắc có nứt không.
- Chân tiếp xúc có bị xanh hoặc đen không.
- Hộp đấu điện có bị đọng nước không.
- Coil có dấu hiệu ngấm ẩm không.
Sau khi xử lý phải làm khô, thay chi tiết hỏng và khôi phục khả năng làm kín.
Mạch chống xung lắp sai
Khi ngắt điện coil, điện áp ngược có thể tác động đến PLC hoặc relay. Diode, varistor hoặc mạch RC thường được dùng để bảo vệ, nhưng lắp sai cũng gây hoạt động bất thường.
Các lỗi có thể gồm:
- Diode đấu ngược cực.
- Dùng diode cho nguồn AC.
- Varistor sai điện áp.
- Giắc có đèn báo không đúng loại.
- Bộ chỉnh lưu bị hỏng.
- Mạch tạo dòng rò khi tắt.
- Phụ kiện không tương thích với coil.
Cần kiểm tra sơ đồ đấu dây và sử dụng thiết bị bảo vệ đúng với nguồn AC hoặc DC.
Áp suất đầu vào dao động liên tục
Van màng gián tiếp phụ thuộc vào áp suất và chênh áp để mở cửa van chính. Nếu áp suất dao động, màng có thể liên tục nâng lên và hạ xuống dù coil vẫn giữ nguyên trạng thái.
Áp suất không ổn định có thể do:
- Máy bơm đóng mở liên tục.
- Bình tích áp bị mất khí.
- Biến tần điều chỉnh chưa phù hợp.
- Nhiều nhánh dùng nước cùng lúc.
- Van giảm áp hoạt động không ổn định.
- Bộ lọc bị tắc.
- Van một chiều đóng mở chập chờn.
- Nguồn nước cấp không đều.
Cần đo áp suất trước và sau van đồng thời với tín hiệu điện để phân biệt lỗi điều khiển và lỗi thủy lực.
Chênh áp qua van không đủ
Van màng gián tiếp thường cần chênh lệch áp suất tối thiểu. Khi chênh áp dao động quanh giá trị này, van có thể mở không hoàn toàn rồi lại đóng.
Dấu hiệu gồm:
- Coil vẫn có điện nhưng lưu lượng ngắt quãng.
- Van hoạt động khi áp suất cao nhưng lỗi khi áp thấp.
- Màng rung.
- Có tiếng đập nhẹ trong thân van.
- Lưu lượng thay đổi dù lệnh không đổi.
Trong trường hợp này, cần chọn van tác động trực tiếp hoặc model được xác nhận hoạt động từ 0 bar nếu hệ thống không duy trì được chênh áp.
Xung áp và búa nước
Xung áp có thể làm màng hoặc piston chuyển động đột ngột. Người vận hành có thể nhầm hiện tượng cơ khí này với việc coil được cấp điện liên tục.
Xung áp thường xảy ra khi:
- Bơm khởi động hoặc dừng nhanh.
- Van khác đóng đột ngột.
- Van một chiều đóng sập.
- Nhiều nhánh thay đổi trạng thái.
- Đường ống có khí.
- Lưu lượng lớn.
- Đường ống dài.
- Hệ thống mất điện bất ngờ.
Cần kiểm tra bằng cảm biến áp suất có khả năng ghi nhận biến động nhanh nếu đồng hồ cơ không thể hiện rõ.
Lõi từ bị bẩn hoặc kẹt
Cặn bẩn làm lõi từ không di chuyển hết hành trình. Coil có thể hút và nhả liên tục vì khe hở từ không được đóng hoàn toàn.
Nguyên nhân gồm:
- Cát trong nước.
- Mạt kim loại.
- Cặn rỉ.
- Dầu bẩn.
- Cặn hóa chất.
- Băng tan lọt vào van.
- Lõi từ bị oxy hóa.
- Van lâu ngày không hoạt động.
Cần ngắt điện, cô lập áp suất rồi tháo kiểm tra. Không nên cấp điện liên tục cho coil khi lõi đang rung mạnh.
Màng van bị rách hoặc biến dạng
Màng hỏng có thể làm áp suất hai phía thay đổi không kiểm soát. Van vì vậy mở đóng không ổn định hoặc liên tục dao động.
Màng cần được kiểm tra khi có:
- Vết nứt.
- Lỗ thủng.
- Mép bị rách.
- Vật liệu bị trương.
- Màng chai cứng.
- Lỗ pilot biến dạng.
- Bề mặt đóng kín bị xước.
- Lớp gia cường bị tách.
Màng thay thế phải đúng model, vật liệu và vị trí các lỗ điều khiển.
Lỗ pilot bị tắc một phần
Lỗ pilot hoặc đường cân bằng áp suất có kích thước nhỏ nên dễ bị cặn bẩn làm tắc. Nếu chỉ tắc một phần, van có thể hoạt động lúc được, lúc không.
Khi vệ sinh cần:
- Không dùng mũi khoan làm rộng lỗ.
- Không dùng vật sắc gây xước.
- Làm sạch đường dẫn.
- Kiểm tra cặn trong khoang màng.
- Lắp màng đúng chiều.
- Căn đúng vị trí lỗ.
- Súc rửa đường ống.
- Lắp bộ lọc trước van.
Thay đổi kích thước lỗ pilot có thể làm van hoạt động sai hoàn toàn.
Lò xo bị yếu hoặc lắp sai
Lò xo giúp lõi hoặc màng trở về vị trí ban đầu. Nếu lò xo bị yếu, gãy, biến dạng hoặc lắp sai chiều, van có thể không giữ ổn định trạng thái.
Không nên:
- Kéo giãn lò xo để tăng lực.
- Cắt bớt lò xo.
- Dùng lò xo có kích thước gần giống.
- Lắp lò xo của model khác.
- Bôi mỡ không phù hợp.
- Tiếp tục dùng lò xo bị oxy hóa.
Cần thay đúng phụ kiện tương thích với model van.
Coil bị nóng hoặc xuống cấp
Coil lão hóa có thể tạo lực từ không ổn định, đặc biệt khi nhiệt độ tăng. Van có thể hoạt động bình thường lúc mới khởi động nhưng bắt đầu rung sau một thời gian.
Dấu hiệu coil xuống cấp gồm:
- Vỏ đổi màu.
- Có mùi khét.
- Nóng hơn bình thường.
- Điện trở bất thường.
- Lực hút yếu.
- Hoạt động khi nguội nhưng lỗi khi nóng.
- Có vết nứt.
- Bị ngấm nước.
Chỉ thay coil sau khi đã xác nhận điện áp đúng và lõi từ không bị kẹt.
Tần suất điều khiển được cài quá cao
Một số chương trình sử dụng van ON/OFF để cố điều chỉnh lưu lượng hoặc áp suất bằng cách bật tắt nhanh. Nếu model không được thiết kế cho chế độ này, van sẽ nhanh mòn và nóng.
Van điện từ thông thường không nên được dùng thay cho:
- Van điều khiển tuyến tính.
- Van điều tiết lưu lượng.
- Van giảm áp.
- Bộ điều khiển tỷ lệ.
- Biến tần máy bơm.
- Thiết bị định lượng chuyên dụng.
Cần kiểm tra số chu kỳ đóng mở cho phép và điều chỉnh lại phương pháp điều khiển.
Cách khoanh vùng nguyên nhân
Việc kiểm tra nên được thực hiện theo trình tự từ tín hiệu điều khiển đến phần điện và cơ khí. Cách này giúp tránh tháo van khi nguyên nhân thực tế nằm trong chương trình.
Có thể thực hiện theo các bước:
- Quan sát đèn báo trên giắc coil.
- Kiểm tra trạng thái ngõ ra PLC.
- Theo dõi tín hiệu cảm biến.
- Kiểm tra relay trung gian.
- Đo điện áp tại coil khi có tải.
- Kiểm tra dây và đầu nối.
- Theo dõi áp suất trước và sau van.
- Tạm chuyển sang chế độ điều khiển thủ công khi an toàn.
- Kiểm tra lõi từ và màng van.
- Chạy thử sau khi xử lý.
Công việc điện và áp suất phải do người có chuyên môn thực hiện.
Không nên tháo van ngay khi chưa kiểm tra tín hiệu
Nếu đèn trên coil bật tắt cùng nhịp với van, nguyên nhân có khả năng nằm ở mạch điều khiển. Tháo vệ sinh van trong trường hợp này thường không giải quyết được lỗi.
Ngược lại, nếu điện áp tại coil ổn định nhưng dòng chảy vẫn dao động, cần tập trung kiểm tra:
- Áp suất.
- Chênh áp.
- Lõi từ.
- Màng.
- Lỗ pilot.
- Cặn bẩn.
- Chiều lắp van.
- Lò xo.
Phân biệt được hai trường hợp này giúp rút ngắn đáng kể thời gian sửa chữa.
Biện pháp hạn chế lỗi tái diễn
Sau khi tìm được nguyên nhân, cần xử lý cả yếu tố gốc thay vì chỉ khôi phục hoạt động tạm thời. Hệ thống nên có khoảng trễ và phương án lọc nhiễu phù hợp.
Các biện pháp gồm:
- Điều chỉnh độ trễ cảm biến.
- Di chuyển phao khỏi vùng nước động.
- Cài thời gian chống dội tín hiệu.
- Thay relay xuống cấp.
- Chọn bộ nguồn đủ công suất.
- Tách dây tín hiệu khỏi cáp động lực.
- Lắp chống xung đúng loại.
- Bảo vệ giắc điện khỏi ẩm.
- Ổn định áp suất đường ống.
- Lắp bộ lọc trước van.
- Vệ sinh lõi và màng định kỳ.
- Không điều khiển van với tần suất quá cao.
- Ghi lại lịch sử lỗi trên PLC.
Khi nào cần thay van?
Không phải mọi hiện tượng đóng mở liên tục đều yêu cầu thay toàn bộ van. Chỉ nên thay khi thân hoặc các chi tiết chính không còn bảo đảm vận hành.
Cân nhắc thay van khi:
- Thân bị nứt hoặc ăn mòn sâu.
- Đế van bị rỗ và không thể làm kín.
- Ống lõi từ bị biến dạng.
- Không còn phụ kiện đúng model.
- Van được chọn sai nguyên lý.
- Áp suất nằm ngoài dải cho phép.
- Lưu lượng không phù hợp.
- Môi chất không tương thích.
- Chi phí sửa chữa không còn hợp lý.
Nếu lỗi thuộc cảm biến, PLC, relay hoặc nguồn điện, thay van mới vẫn có thể gặp lại hiện tượng tương tự.
Kết luận
Van điện từ ODE đóng mở liên tục ngoài ý muốn thường do tín hiệu cảm biến dao động, độ trễ cài đặt quá nhỏ, relay lỗi, nguồn điện yếu hoặc chương trình điều khiển xung đột. Áp suất thay đổi, chênh áp không đủ, lõi từ kẹt và màng van hỏng cũng có thể tạo ra biểu hiện tương tự.
Khi cần đối chiếu nguyên lý, kích thước, áp suất và các model phù hợp với hệ thống, người dùng có thể tham khảo danh sách sản phẩm van điện từ ODE. Việc chọn lại van chỉ nên thực hiện sau khi đã xác định rõ lỗi thuộc phần điều khiển, điện, thủy lực hay cơ khí.
