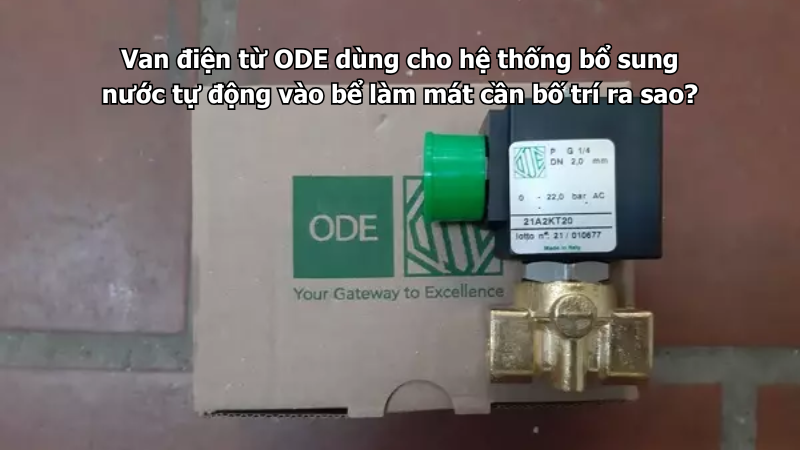

Van điện từ ODE dùng cho hệ thống bổ sung nước tự động vào bể làm mát cần bố trí ra sao?

Van điện từ ODE dùng để bổ sung nước tự động vào bể làm mát nên được lắp trên đường nước cấp, điều khiển bằng cảm biến mức thấp và mức cao. Khi nước trong bể xuống dưới mức cài đặt, van mở để cấp bù; khi nước đạt mức yêu cầu, van đóng lại.

Ngoài van điện từ, hệ thống cần có van khóa tay, bộ lọc, thiết bị chống chảy ngược, cảm biến chống tràn và đường tràn an toàn. Việc chỉ sử dụng một cảm biến mức để điều khiển van có thể gây tràn bể nếu cảm biến bị kẹt hoặc truyền tín hiệu sai.

Bạn có thể tham khảo các dòng van điện từ ODE để lựa chọn model phù hợp với nguồn nước, áp lực và lưu lượng bổ sung thực tế.

Hệ thống bổ sung nước tự động hoạt động như thế nào?

Trong quá trình vận hành, nước trong bể làm mát có thể bị hao hụt do bay hơi, xả đáy, cuốn theo dòng khí, rò rỉ hoặc được sử dụng cho các công đoạn khác. Khi mực nước giảm, hệ thống cần bổ sung một lượng nước mới để duy trì khả năng tuần hoàn.

Cảm biến mức hoặc phao điện sẽ theo dõi lượng nước trong bể. Khi nước xuống mức thấp, bộ điều khiển cấp điện cho coil và mở van ODE. Khi nước đạt mức cao, tín hiệu được ngắt và van đóng lại.

Hệ thống có thể kết hợp thêm:

• Cảm biến mức thấp.
• Cảm biến mức cao.
• Cảm biến mức cao khẩn cấp.
• Cảnh báo thiếu nước.
• Cảnh báo tràn.
• Liên động với bơm tuần hoàn.
• Timer giới hạn thời gian cấp nước.
• PLC hoặc relay điều khiển.
• Công tắc chuyển chế độ tự động và bằng tay.

Van điện từ nên đặt ở vị trí nào?

Van nên được lắp trên đường nước sạch cấp vào bể, tại vị trí khô ráo, dễ quan sát và dễ bảo trì. Không nên đặt van hoặc coil chìm trong nước hay quá sát mặt bể thường xuyên có nước bắn.

Vị trí lắp cần bảo đảm:

• Dễ đóng van khóa tay khi sửa chữa.
• Dễ tháo và vệ sinh bộ lọc.
• Có khoảng trống để thay coil.
• Không bị nước từ bể bắn trực tiếp.
• Không chịu rung mạnh từ bơm.
• Không bị đường ống kéo hoặc đè lên thân.
• Có thể quan sát chiều mũi tên trên van.
• Không nằm trong vùng dễ ngập khi bể tràn.

Nếu bể đặt ngoài trời, cần có hộp hoặc mái che phù hợp nhưng không được bọc kín coil làm cản khả năng tản nhiệt.

Thứ tự thiết bị trên đường cấp nước

Một cách bố trí tham khảo gồm:

Nguồn nước → van khóa tay → thiết bị chống chảy ngược → bộ lọc → bộ điều áp và đồng hồ nếu cần → van điện từ ODE → đầu cấp nước vào bể

Thứ tự thực tế có thể thay đổi theo nguồn nước, tiêu chuẩn của hệ thống và yêu cầu chống nhiễm ngược. Thiết bị chống chảy ngược cần được lựa chọn theo mức độ rủi ro của nguồn nước trong bể.

Van một chiều thông thường không phải lúc nào cũng thay thế được thiết bị chống chảy ngược chuyên dụng. Nếu đường nước cấp lấy từ mạng nước sạch, cần tuân thủ yêu cầu kỹ thuật của hệ thống cấp nước.

Tiêu chí 1: Ưu tiên van thường đóng

Hệ thống cấp bù nước vào bể làm mát thường nên sử dụng van điện từ ODE loại thường đóng. Khi không có điện, van đóng; khi cảm biến mức thấp gửi tín hiệu, van mới mở.

Kiểu thường đóng giúp dừng cấp nước khi:

• Hệ thống mất điện.
• PLC ngắt tín hiệu.
• Dây điều khiển bị đứt.
• Máy dừng hoạt động.
• Tủ điện được bảo trì.
• Công tắc chuyển về chế độ ngắt.

Tuy nhiên, van thường đóng không thể chống tràn nếu cặn làm van kẹt ở trạng thái mở. Vì vậy, vẫn cần cảm biến mức cao độc lập và đường tràn an toàn.

Tiêu chí 2: Bố trí hai mức đóng và mở riêng biệt

Không nên dùng một mức nước duy nhất để vừa mở vừa đóng van. Khi mặt nước dao động quanh cảm biến, van có thể đóng mở liên tục trong thời gian ngắn.

Nên bố trí:

• Mức thấp: phát lệnh mở van.
• Mức cao: phát lệnh đóng van.
• Mức cao khẩn cấp: cảnh báo hoặc cắt nguồn van độc lập.
• Mức quá thấp: cảnh báo và có thể dừng bơm tuần hoàn.

Khoảng cách giữa mức thấp và mức cao tạo ra vùng chênh lệch cần thiết. Van nhờ đó mở đủ lâu để bổ sung một lượng nước hợp lý và không phải đóng mở liên tục.

Tiêu chí 3: Đặt cảm biến tại vùng nước ít dao động

Bể làm mát thường có dòng nước hồi, bơm hút, tia nước và chuyển động mạnh trên bề mặt. Nếu cảm biến đặt gần những vị trí này, tín hiệu mức có thể dao động và làm van đóng mở bất thường.

Cảm biến nên được đặt:

• Cách xa miệng nước hồi.
• Không quá gần đầu hút bơm.
• Tránh vùng tạo sóng mạnh.
• Tránh vị trí có bọt dày.
• Dễ tháo vệ sinh.
• Không bị cặn bám nhanh.
• Không bị va chạm khi bảo trì bể.

Nếu mặt nước dao động mạnh, có thể sử dụng ống cân bằng hoặc khoang đo mức riêng để tín hiệu ổn định hơn.

Tiêu chí 4: Tính lưu lượng theo lượng nước cần bù

Kích thước van không được chọn theo tổng lưu lượng tuần hoàn của hệ làm mát. Van chỉ cần cung cấp lượng nước bị hao hụt trong một khoảng thời gian phù hợp.

Lượng nước cần bổ sung có thể gồm:

• Nước bay hơi.
• Nước xả đáy.
• Nước bị cuốn ra khỏi bể.
• Lượng thất thoát qua rò rỉ.
• Nước dùng cho vệ sinh.
• Lượng dự phòng theo yêu cầu vận hành.

Van quá nhỏ làm thời gian bổ sung kéo dài và có thể khiến bơm hoạt động khi mực nước thấp. Van quá lớn cấp nước quá nhanh, dễ gây dao động mức, thay đổi nhiệt độ và tăng nguy cơ tràn khi cảm biến phản ứng chậm.

Tiêu chí 5: Chọn DN và hệ số lưu lượng phù hợp

Sau khi xác định lưu lượng cần cấp bù, mới lựa chọn DN và model van. Không nên chọn van chỉ vì có kích thước ren giống đường ống.

Cần kiểm tra:

• Lưu lượng cần bổ sung mỗi giờ.
• Thời gian cho phép để nâng từ mức thấp lên mức cao.
• Áp lực trước van.
• Áp lực tại đầu xả.
• Chênh áp qua van.
• Hệ số lưu lượng của model.
• Kích thước đường ống.
• Chiều dài và trở lực đường cấp.
• Số van có thể mở cùng lúc.
• Khả năng cấp của nguồn nước.

Hai van cùng DN vẫn có thể cho lưu lượng khác nhau do tiết diện bên trong và kết cấu không giống nhau.

Tiêu chí 6: Kiểm tra áp lực và chênh áp

Nếu nguồn nước lấy trực tiếp từ đường cấp có áp lực ổn định, van gián tiếp có thể phù hợp nếu đáp ứng chênh áp tối thiểu. Nếu nguồn nước lấy từ bồn đặt cao nhưng áp lực thấp, cần kiểm tra kỹ nguyên lý hoạt động của van.

Van gián tiếp có thể không mở hoàn toàn khi không đủ chênh áp. Trong trường hợp cấp nước tự chảy hoặc áp lực rất thấp, van tác động trực tiếp có thể phù hợp hơn tùy lưu lượng.

Cần kiểm tra áp lực tại vị trí lắp trong các tình trạng:

• Nguồn cấp hoạt động bình thường.
• Nhiều nhánh cùng sử dụng nước.
• Bơm tăng áp khởi động.
• Các nhánh khác đóng lại.
• Bộ lọc bắt đầu nghẹt.
• Van đóng đột ngột.

Nếu áp lực nguồn quá cao, nên bố trí bộ điều áp trước van.

Tiêu chí 7: Lắp bộ lọc trước van

Nước cấp có thể chứa cát, rỉ sét, mạt kim loại hoặc cặn từ đường ống. Tạp chất đi vào van có thể làm nghẹt lỗ pilot, kẹt lõi hoặc bám lên bề mặt làm kín.

Khi đó, van có thể gặp các lỗi:

• Có điện nhưng không mở.
• Mở không hết.
• Đóng chậm.
• Rò nước sau khi đóng.
• Phát tiếng kêu.
• Lưu lượng giảm.
• Bị kẹt ở trạng thái mở.

Bộ lọc cần được lắp trước van và ở vị trí dễ vệ sinh. Nếu lọc nghẹt, thời gian cấp bù sẽ tăng, vì vậy cần đưa việc vệ sinh lọc vào kế hoạch bảo trì.

Tiêu chí 8: Chống nước từ bể chảy ngược

Nếu đầu ống cấp bị ngập trong nước, nước bẩn hoặc hóa chất xử lý trong bể có thể chảy ngược về đường cấp khi áp lực nguồn giảm.

Để hạn chế rủi ro, đầu cấp nên được bố trí có khoảng cách không khí phía trên mức nước cao nhất nếu thiết kế cho phép. Đây là giải pháp giúp tách đường nước cấp khỏi nước trong bể.

Nếu không thể tạo khoảng cách không khí, cần sử dụng thiết bị chống chảy ngược phù hợp. Việc lựa chọn phải dựa trên mức độ ô nhiễm và yêu cầu của hệ thống cấp nước.

Không nên chỉ nâng đầu ống cao hơn mức vận hành bình thường mà bỏ qua mức nước cao nhất khi cảm biến hoặc van gặp lỗi.

Tiêu chí 9: Bố trí đường tràn an toàn

Đường tràn là lớp bảo vệ quan trọng khi van bị kẹt mở, cảm biến mức hỏng hoặc PLC không ngắt tín hiệu. Đường tràn phải có khả năng thoát lượng nước lớn nhất mà van có thể cấp.

Đầu ra của đường tràn cần dẫn nước đến vị trí an toàn, tránh:

• Tủ điện.
• Động cơ.
• Lối đi.
• Khu vực có người làm việc.
• Hàng hóa.
• Thiết bị dễ hỏng do nước.
• Nền nhà không có khả năng thoát.

Nên đặt cảm biến mức cao khẩn cấp thấp hơn miệng tràn một khoảng phù hợp để hệ thống phát cảnh báo trước khi nước tràn ra ngoài.

Tiêu chí 10: Sử dụng timer giới hạn thời gian cấp

Nếu cảm biến mức thấp vẫn yêu cầu cấp nước trong thời gian quá lâu, hệ thống có thể đang thiếu nguồn, rò lớn, van mở yếu hoặc cảm biến gặp lỗi.

Timer có thể được dùng để giới hạn thời gian mở liên tục. Khi vượt quá thời gian cài đặt, hệ thống phát cảnh báo hoặc đóng van theo logic an toàn.

Thời gian giới hạn cần được tính theo:

• Dung tích giữa mức thấp và mức cao.
• Lưu lượng thực tế qua van.
• Áp lực nguồn thấp nhất.
• Mức hao hụt bình thường.
• Sai số của cảm biến.
• Thời gian cấp bù dự kiến.

Không nên cài thời gian quá ngắn khiến van đóng trước khi bể đạt mức yêu cầu.

Tiêu chí 11: Chọn vật liệu thân van

Van thân đồng có thể phù hợp với nước sạch cấp bù thông thường nếu áp lực, nhiệt độ và chất lượng nước nằm trong giới hạn của model.

Van thân inox nên được cân nhắc khi:

• Nước có khả năng ăn mòn.
• Khu vực lắp thường xuyên ẩm.
• Hệ thống có hóa chất xử lý nước.
• Nhà máy yêu cầu vật liệu bền hơn.
• Van đặt ngoài trời.
• Nguồn nước có thành phần đặc biệt.

Van thường được lắp trên đường nước mới trước khi nước đi vào bể. Không nên đặt van điện từ nước sạch trực tiếp trên đường nước tuần hoàn nhiều cặn nếu model không được thiết kế cho môi chất đó.

Tiêu chí 12: Kiểm tra gioăng theo chất lượng nước

Bể làm mát có thể sử dụng hóa chất chống cáu cặn, chống ăn mòn hoặc kiểm soát vi sinh. Nếu nước từ bể có khả năng tiếp xúc ngược với van, cần kiểm tra tính tương thích của gioăng.

Với đường cấp nước có pha sẵn hóa chất, cần cung cấp:

• Tên hóa chất.
• Nồng độ.
• Nhiệt độ.
• Áp lực.
• Thời gian tiếp xúc.
• Tần suất vận hành.
• Khả năng tạo kết tủa.

Thân inox không thay thế cho việc lựa chọn đúng gioăng. Van vẫn có thể rò nếu vật liệu làm kín không phù hợp.

Tiêu chí 13: Bảo vệ coil khỏi nước và hơi ẩm

Van đặt gần bể làm mát thường tiếp xúc với hơi ẩm, nước bắn và nước ngưng. Đầu điện cần có cấp bảo vệ phù hợp với môi trường.

Dây điện nên được bố trí sao cho nước không chảy theo dây vào đầu nối. Đầu cáp cần siết kín và không để mối nối dây nằm trong vùng ngập nước.

Không nên:

• Đặt coil sát mặt nước.
• Để van nằm dưới đường tràn.
• Lắp van trong hố dễ ngập.
• Phun nước áp lực cao trực tiếp vào đầu điện.
• Bọc kín coil bằng vật liệu cách nhiệt.
• Để dây điện căng hoặc rung theo đường ống.

Nếu lắp ngoài trời, hộp che cần chống mưa nhưng vẫn tạo điều kiện cho coil tản nhiệt.

Tiêu chí 14: Kiểm soát búa nước

Khi van điện từ đóng nhanh, dòng nước đang chuyển động có thể tạo áp lực xung. Đường ống dài, áp lực cao và lưu lượng lớn làm nguy cơ búa nước tăng lên.

Biểu hiện thường gặp gồm:

• Tiếng va đập khi van đóng.
• Đường ống rung.
• Mối nối ren rò.
• Giá đỡ bị lỏng.
• Van giảm tuổi thọ.
• Đồng hồ áp suất dao động mạnh.

Có thể cần điều chỉnh áp lực, giảm vận tốc dòng nước, bổ sung thiết bị chống búa nước hoặc thay đổi trình tự đóng van. Không nên chỉ siết chặt thêm các mối nối khi nguyên nhân là áp lực xung.

Bảng bố trí hệ thống cấp bù nước

Checklist trước khi lắp đặt

Những lỗi thường gặp khi bố trí

Lỗi đầu tiên là chọn van theo lưu lượng tuần hoàn thay vì lượng nước cần bổ sung. Van quá lớn sẽ cấp nước rất nhanh và làm tăng nguy cơ tràn.

Lỗi thứ hai là chỉ sử dụng một cảm biến mức, khiến van đóng mở liên tục khi mặt nước dao động.

Lỗi thứ ba là đặt cảm biến gần đầu nước hồi hoặc đầu hút bơm. Sóng nước làm tín hiệu mức không ổn định.

Lỗi thứ tư là không lắp thiết bị chống chảy ngược, trong khi đầu cấp bị ngập dưới mặt nước.

Lỗi thứ năm là không có cảm biến mức cao độc lập và đường tràn an toàn. Khi van bị kẹt mở, bể có thể tràn liên tục.

Lỗi thứ sáu là sử dụng van gián tiếp với nguồn nước áp lực quá thấp. Van có điện nhưng không cấp đủ nước.

Lỗi thứ bảy là đặt coil trong khu vực dễ ngập, làm đầu điện bị ẩm và hoạt động chập chờn.

Hướng dẫn chạy thử hệ thống

Sau khi lắp, cần súc rửa đường ống và vệ sinh bộ lọc. Van phải được lắp đúng chiều mũi tên và đúng tư thế được khuyến nghị.

Nên chạy thử lần lượt các tình huống:

1. Hạ nước xuống mức thấp để kiểm tra lệnh mở van.
2. Quan sát lưu lượng nước cấp vào bể.
3. Nâng nước đến mức cao để kiểm tra van đóng.
4. Mô phỏng cảm biến mức cao khẩn cấp.
5. Kiểm tra cảnh báo khi cấp nước quá thời gian.
6. Ngắt điện để xác nhận van thường đóng tự đóng.
7. Kiểm tra đường tràn bằng phương pháp an toàn.
8. Quan sát hiện tượng búa nước khi van đóng.
9. Kiểm tra rò tại các mối nối.
10. Xác nhận bơm được bảo vệ khi nước xuống quá thấp.

Sau một số chu kỳ đầu, cần kiểm tra lại bộ lọc vì cặn còn trong đường ống có thể đi vào trong quá trình chạy thử.

Kết luận

Van điện từ ODE dùng để bổ sung nước tự động vào bể làm mát nên được lắp trên đường nước sạch, sau van khóa, thiết bị chống chảy ngược, bộ lọc và bộ điều áp nếu cần. Van thường đóng được điều khiển bằng hai mức nước riêng biệt sẽ giúp hệ thống hoạt động ổn định hơn.

Bên cạnh cảm biến mức thấp và mức cao, nên có cảm biến mức cao khẩn cấp, timer giới hạn thời gian cấp và đường tràn đủ lớn. Đầu cấp nước cũng cần được bố trí chống chảy ngược về nguồn.

Bạn có thể tham khảo nhóm van điện từ nước ODE để đối chiếu DN, áp lực, lưu lượng và điện áp trước khi lựa chọn.
