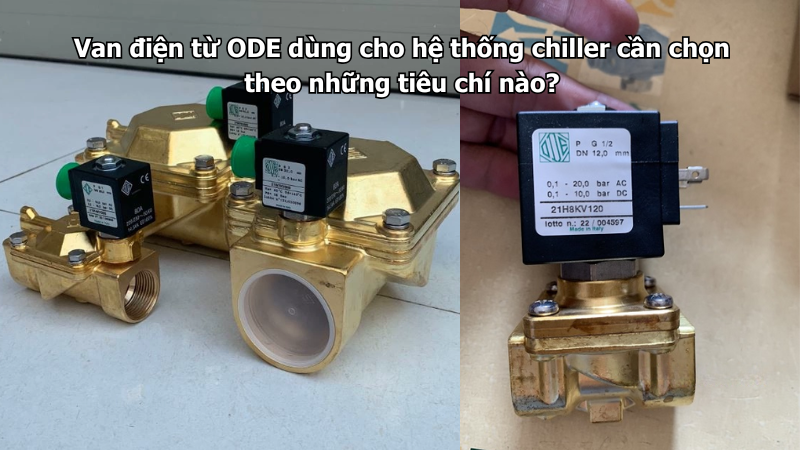

Van điện từ ODE dùng cho hệ thống chiller cần được chọn theo đúng môi trường nước lạnh, áp lực, lưu lượng, nhiệt độ, điện áp coil, vật liệu thân van và điều kiện vận hành thực tế. Trong hệ thống chiller, van điện từ có thể được dùng để đóng mở nước lạnh, nước giải nhiệt, nước cấp phụ trợ hoặc điều khiển một số nhánh đường ống theo tín hiệu từ tủ điều khiển, cảm biến, relay, timer hoặc PLC.

Hệ thống chiller thường vận hành liên tục, có bơm tuần hoàn, đường ống dài, nhiều nhánh chia và nước có thể chứa cặn, rỉ sét, hóa chất xử lý hoặc cáu bẩn sau thời gian sử dụng. Nếu chọn sai van, hệ thống có thể bị thiếu lưu lượng nước lạnh, van đóng không kín, kẹt lõi, rò nước, coil nóng hoặc làm ảnh hưởng đến quá trình làm mát của máy móc và khu vực sử dụng.

Bạn có thể tham khảo thêm các dòng van điện từ ODE đang được phân phối tại ODEVN để lựa chọn đúng model cho hệ thống chiller, nước lạnh, nước tuần hoàn, khí nén, hơi nóng hoặc thiết bị tự động công nghiệp.

Van điện từ ODE có dùng được cho hệ thống chiller không?

Van điện từ ODE có thể dùng cho hệ thống chiller nếu chọn đúng model phù hợp với nước lạnh, nước tuần hoàn và điều kiện áp lực của hệ thống. Van có nhiệm vụ đóng mở dòng nước theo tín hiệu điều khiển, giúp hệ thống tự động hóa quá trình cấp nước, ngắt nước hoặc điều khiển từng nhánh làm mát.

Trong thực tế, van điện từ có thể lắp tại các nhánh nước lạnh cấp cho thiết bị, đường nước phụ trợ, cụm trao đổi nhiệt, đường cấp nước điều khiển hoặc một số vị trí cần đóng mở tự động theo trạng thái vận hành. Khi tủ điều khiển cấp tín hiệu, van mở để nước đi qua. Khi hệ thống dừng hoặc đạt điều kiện cài đặt, van đóng lại để ngắt dòng.

Tuy nhiên, chiller là hệ thống có tính kỹ thuật cao hơn đường nước sinh hoạt thông thường. Vì vậy, không nên chọn van chỉ theo kích cỡ ren. Người dùng cần kiểm tra cả áp lực, lưu lượng, nhiệt độ nước, chất lượng nước, vật liệu van, điện áp coil và khả năng bảo trì.

Hệ thống chiller có đặc điểm gì cần chú ý khi chọn van?

Hệ thống chiller thường sử dụng nước lạnh hoặc nước tuần hoàn để trao đổi nhiệt. Dòng nước có thể đi qua dàn trao đổi nhiệt, máy móc, khu vực sản xuất, hệ thống HVAC hoặc các cụm thiết bị cần làm mát. Nước trong hệ thống có thể được tuần hoàn nhiều lần nên dễ phát sinh cặn, rỉ sét, cáu bẩn hoặc tạp chất trong đường ống.

Ngoài ra, hệ thống chiller thường có bơm tuần hoàn, bình tích áp, van cân bằng, lọc Y, cảm biến nhiệt độ, cảm biến áp suất và tủ điều khiển trung tâm. Khi nhiều thiết bị cùng hoạt động, áp lực và lưu lượng có thể thay đổi theo từng nhánh.

Do đó, van điện từ ODE dùng trong hệ thống chiller cần đảm bảo đóng mở ổn định, chịu được áp lực thực tế, không làm nghẽn lưu lượng và phù hợp với môi trường nước lạnh hoặc nước tuần hoàn có xử lý hóa chất nhẹ nếu có.

Tiêu chí 1: Xác định vị trí lắp van trong hệ thống chiller

Trước khi chọn van điện từ ODE, cần xác định rõ van sẽ lắp ở vị trí nào. Van lắp trên đường nước lạnh cấp cho thiết bị sẽ có yêu cầu khác với van lắp ở nhánh nước phụ trợ, đường xả, đường bổ sung nước hoặc nhánh điều khiển nhỏ.

Nếu van lắp trên đường nước chính hoặc nhánh có lưu lượng lớn, cần kiểm tra kỹ lưu lượng để tránh làm giảm hiệu quả làm mát. Nếu van lắp ở nhánh nhỏ, có thể chọn DN nhỏ hơn nhưng vẫn phải đảm bảo đủ nước cho thiết bị phía sau.

Với hệ chiller trung tâm, không nên tự ý lắp van điện từ vào đường chính nếu chưa tính toán lưu lượng và áp lực. Những vị trí quan trọng nên được kỹ thuật hệ thống kiểm tra trước để tránh ảnh hưởng đến cân bằng nước và hiệu suất làm lạnh.

Tiêu chí 2: Kiểm tra áp lực nước thực tế

Áp lực trong hệ thống chiller thường đến từ bơm tuần hoàn hoặc bơm cấp nước. Áp lực này có thể thay đổi theo chiều dài đường ống, số lượng co nối, lọc, van điều tiết và trạng thái mở đóng của các nhánh khác.

Khi chọn van điện từ ODE, cần kiểm tra áp lực tại đúng vị trí lắp van, không chỉ dựa vào thông số bơm. Nếu áp lực vượt quá giới hạn của van, van có thể rò nước, hỏng màng hoặc giảm tuổi thọ. Nếu áp lực quá thấp, một số dòng van có thể mở không ổn định, nhất là loại cần chênh áp tối thiểu.

Nên xác định cả áp lực làm việc bình thường và áp lực lớn nhất có thể xuất hiện khi hệ thống chạy tải cao, bơm khởi động hoặc một số nhánh bị đóng lại.

Tiêu chí 3: Tính đúng lưu lượng nước lạnh qua van

Lưu lượng nước là yếu tố rất quan trọng trong hệ thống chiller. Nếu van quá nhỏ, nước lạnh cấp cho thiết bị phía sau không đủ, làm giảm hiệu quả làm mát. Nếu van quá lớn, chi phí tăng và có thể không tối ưu trong các nhánh lưu lượng nhỏ.

Người dùng cần xác định lưu lượng nước cần đi qua van theo từng nhánh. Một nhánh cấp cho dàn trao đổi nhiệt lớn sẽ khác với nhánh cấp cho thiết bị phụ trợ. Một đường nước lạnh cho khu vực sản xuất cũng khác với đường nước cấp bổ sung hoặc đường điều khiển nhỏ.

Với hệ thống chiller, không nên chọn van chỉ theo đường kính ống có sẵn. Cần xem lưu lượng yêu cầu thực tế, áp lực bơm và mức độ ảnh hưởng của van đến toàn bộ vòng tuần hoàn.

Tiêu chí 4: Chọn vật liệu thân van phù hợp với nước lạnh tuần hoàn

Van điện từ ODE thân đồng có thể phù hợp với nhiều hệ thống nước lạnh thông dụng nếu nước không có tính ăn mòn cao, áp lực và nhiệt độ nằm trong giới hạn cho phép. Đây là lựa chọn thường được cân nhắc ở các nhánh phụ trợ, nhánh điều khiển nhỏ hoặc hệ thống không quá khắt khe về vật liệu.

Van điện từ ODE thân inox nên được cân nhắc khi nước tuần hoàn có hóa chất xử lý, môi trường lắp đặt ẩm, yêu cầu chống ăn mòn cao hơn hoặc hệ thống vận hành liên tục trong điều kiện khắt khe. Inox có lợi thế về độ bền vật liệu và khả năng chống oxy hóa tốt hơn.

Tuy nhiên, thân inox không thay thế cho việc chọn đúng gioăng. Nếu gioăng không phù hợp với nước lạnh, hóa chất xử lý hoặc nhiệt độ vận hành, van vẫn có thể bị rò hoặc đóng không kín.

Tiêu chí 5: Kiểm tra gioăng và màng van

Gioăng và màng van là các bộ phận quyết định độ kín của van. Trong hệ thống chiller, nước có thể chứa hóa chất chống cáu cặn, chống ăn mòn hoặc chất xử lý nước tuần hoàn. Những chất này có thể ảnh hưởng đến vật liệu làm kín nếu chọn không đúng.

Nếu gioăng không phù hợp, van có thể bị chai, mềm, trương nở, rò nước hoặc đóng không kín sau một thời gian vận hành. Với hệ thống chạy liên tục, lỗi nhỏ ở gioăng cũng có thể làm ảnh hưởng đến vận hành và gây thất thoát nước.

Khi chọn van điện từ ODE cho hệ chiller, cần hỏi rõ vật liệu gioăng có phù hợp với nước lạnh tuần hoàn và hóa chất xử lý nước nếu có hay không. Không nên chỉ chọn theo DN và điện áp coil.

Tiêu chí 6: Chọn đúng điện áp coil theo tủ điều khiển

Hệ thống chiller thường được điều khiển bằng tủ điện, PLC, relay, cảm biến nhiệt độ, cảm biến áp suất hoặc hệ thống BMS trong tòa nhà. Vì vậy, điện áp coil của van điện từ ODE cần đồng bộ với nguồn điều khiển thực tế.

Nếu hệ thống dùng PLC hoặc điều khiển thấp áp, coil 24V thường được cân nhắc nhiều hơn. Nếu hệ thống điều khiển bằng relay hoặc nguồn 220V, có thể chọn coil 220V nếu phù hợp với thiết kế tủ điện.

Cần phân biệt đúng AC và DC. Nếu chọn sai AC/DC, coil có thể kêu rè, hút yếu, nóng nhanh hoặc cháy. Trước khi đấu nối, cần kiểm tra tem coil và nguồn cấp thực tế tại tủ điều khiển.

Tiêu chí 7: Có cần lắp lọc trước van không?

Với hệ thống chiller dùng nước tuần hoàn, nên có lọc trước van điện từ nếu nguồn nước có cặn, rỉ sét, bùn cặn hoặc tạp chất trong đường ống. Lọc giúp bảo vệ lõi van, màng van và bề mặt làm kín.

Nếu không có lọc, cặn có thể kẹt trong van, làm van mở chậm, đóng không kín hoặc rò nước sau khi đóng. Đây là lỗi thường gặp ở hệ thống chiller đã vận hành lâu năm, đường ống thép cũ hoặc hệ thống chưa được vệ sinh định kỳ.

Tuy nhiên, lọc cũng cần được vệ sinh thường xuyên. Nếu lọc bị nghẹt, lưu lượng nước lạnh giảm, ảnh hưởng trực tiếp đến khả năng làm mát. Vì vậy, lọc phải được bố trí ở vị trí dễ tháo vệ sinh.

Bảng tiêu chí chọn van điện từ ODE cho hệ thống chiller

Checklist chọn van điện từ ODE cho hệ thống chiller

Những lỗi thường gặp khi chọn van cho hệ thống chiller

Lỗi đầu tiên là chọn van quá nhỏ so với lưu lượng nước lạnh. Khi đó, thiết bị phía sau thiếu nước, hiệu quả làm mát giảm và hệ thống có thể phải chạy lâu hơn để đạt nhiệt độ yêu cầu.

Lỗi thứ hai là không kiểm tra nước tuần hoàn có hóa chất xử lý hay không. Nếu gioăng không phù hợp, van có thể nhanh rò hoặc đóng không kín sau một thời gian sử dụng.

Lỗi thứ ba là bỏ qua lọc bảo vệ. Hệ thống chiller thường có đường ống dài và nước tuần hoàn lâu ngày. Nếu cặn đi vào van, van dễ kẹt lõi, rò nước hoặc đóng mở chậm.

Lỗi thứ tư là chọn sai điện áp coil. Tủ điều khiển dùng 24V nhưng lắp coil 220V thì van không hoạt động. Ngược lại, cấp nhầm 220V vào coil 24V có thể cháy coil.

Lỗi thứ năm là lắp van ở vị trí khó bảo trì. Hệ thống chiller cần kiểm tra định kỳ, nếu van nằm ở vị trí quá chật hoặc khó tháo lọc, việc xử lý sự cố sẽ mất nhiều thời gian.

Lưu ý khi lắp đặt van điện từ ODE trong hệ thống chiller

Khi lắp van điện từ ODE, cần lắp đúng chiều dòng chảy theo mũi tên trên thân van. Nếu lắp ngược chiều, van có thể không mở, không đóng kín hoặc làm giảm lưu lượng nước lạnh.

Nên bố trí van ở vị trí dễ kiểm tra, không bị ngập nước, không bị nước ngưng nhỏ trực tiếp vào coil và có đủ khoảng trống để tháo coil hoặc vệ sinh lọc. Với hệ thống chiller, khu vực đường ống lạnh có thể có hiện tượng đọng sương, vì vậy phần đầu điện cần được bảo vệ tốt.

Nếu hệ thống có cặn, rỉ sét hoặc nước tuần hoàn lâu ngày, nên lắp lọc trước van. Sau khi lắp, cần chạy thử nhiều chu kỳ để kiểm tra van có đóng mở đúng lệnh, lưu lượng có đủ, có rò nước sau khi đóng không và coil có nóng bất thường không.

Có nên dùng van điện từ ODE cho hệ thống chiller không?

Có, van điện từ ODE có thể dùng cho hệ thống chiller nếu chọn đúng model theo áp lực, lưu lượng, nhiệt độ nước, vật liệu thân van, gioăng, điện áp coil và vị trí lắp đặt. Dòng van này phù hợp với các vị trí cần đóng mở nước lạnh hoặc nước tuần hoàn bằng tín hiệu điều khiển tự động.

Với hệ thống chiller thông dụng, thân đồng có thể phù hợp ở một số nhánh nước sạch, áp lực và điều kiện không quá khắt khe. Với hệ nước tuần hoàn, môi trường ẩm, có hóa chất xử lý hoặc yêu cầu độ bền cao hơn, nên cân nhắc thân inox và gioăng phù hợp.

Nếu hệ thống chiller cần vật liệu chống ăn mòn tốt hơn hoặc làm việc với nước tuần hoàn có điều kiện khắt khe, người dùng có thể tham khảo thêm dòng van điện từ inox ODE để lựa chọn model phù hợp với hệ thống thực tế.
