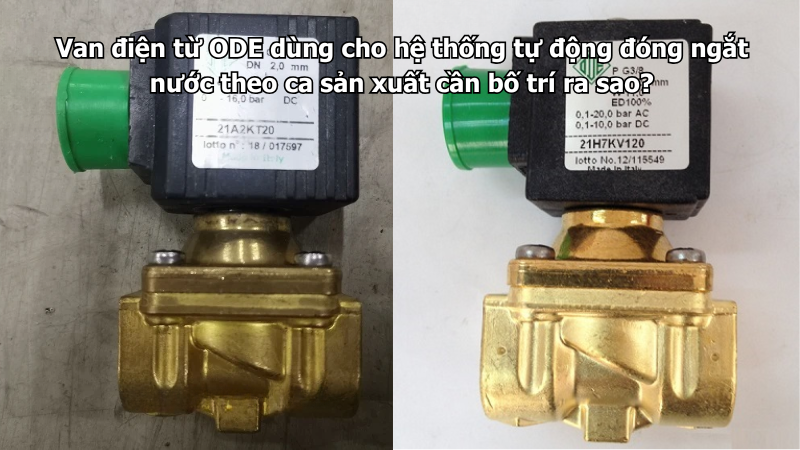

Van điện từ ODE dùng cho hệ thống tự động đóng ngắt nước theo ca sản xuất cần được bố trí đúng trên từng nhánh cấp nước, đúng chiều dòng chảy, đúng điện áp coil, đúng áp lực, đúng lưu lượng và phù hợp với cách điều khiển của nhà máy. Đây là ứng dụng thường gặp trong dây chuyền sản xuất, khu rửa, khu làm mát, cấp nước thiết bị, cấp nước bồn, hệ chiller, hệ phun rửa, máy đóng gói, máy gia công hoặc các khu vực cần cấp nước theo giờ làm việc từng ca.

Trong nhà máy, việc đóng ngắt nước theo ca giúp giảm lãng phí, hạn chế quên khóa nước, kiểm soát tốt từng khu vực và hỗ trợ vận hành tự động. Tuy nhiên, nếu bố trí van sai vị trí hoặc cài đặt điều khiển không hợp lý, hệ thống có thể bị cấp nước thiếu, rò nước sau khi ngắt, van đóng không kín, coil nóng lâu, lọc nghẹt hoặc ảnh hưởng đến thiết bị đang vận hành.

Bạn có thể tham khảo thêm các dòng van điện từ ODE đang được phân phối tại ODEVN để lựa chọn đúng model cho hệ thống cấp nước tự động, đóng ngắt theo ca, timer, PLC và các dây chuyền công nghiệp.

Van điện từ ODE có dùng được cho hệ thống đóng ngắt nước theo ca sản xuất không?

Van điện từ ODE có thể dùng rất phù hợp cho hệ thống tự động đóng ngắt nước theo ca sản xuất nếu chọn đúng model và bố trí đúng kỹ thuật. Van thường được điều khiển bằng timer, relay, PLC, tủ điện trung tâm, cảm biến trạng thái máy hoặc hệ thống điều khiển tự động của nhà máy.

Khi đến ca sản xuất, bộ điều khiển cấp điện cho coil, van mở để cấp nước cho khu vực cần sử dụng. Khi hết ca, hết thời gian cài đặt hoặc máy dừng, van đóng lại để ngắt nước. Cách vận hành này giúp giảm phụ thuộc vào thao tác thủ công và hạn chế tình trạng nước vẫn chảy sau khi công nhân đã kết thúc ca làm.

Tuy nhiên, mỗi khu vực trong nhà máy có nhu cầu nước khác nhau. Nhánh cấp nước cho máy rửa sẽ khác nhánh cấp nước làm mát, cấp bồn, phun sương hoặc cấp nước vệ sinh. Vì vậy, không nên dùng một kiểu bố trí cho toàn bộ hệ thống mà cần chia theo từng khu vực sử dụng thực tế.

Hệ thống đóng ngắt nước theo ca sản xuất thường dùng ở đâu?

Hệ thống này thường dùng trong các nhà máy có nhiều ca làm việc, nhiều dây chuyền sản xuất hoặc nhiều khu vực dùng nước không liên tục. Ví dụ như khu rửa linh kiện, rửa chai, rửa can, cấp nước làm mát máy, cấp nước cho khuôn, cấp nước bồn trung gian, cấp nước cho thiết bị xử lý, khu vệ sinh công nghiệp hoặc hệ thống phun sương làm mát theo giờ.

Ở các hệ đơn giản, van điện từ có thể được điều khiển bằng timer để mở nước vào đầu ca và đóng nước khi hết ca. Ở hệ phức tạp hơn, van có thể nhận tín hiệu từ PLC hoặc tủ điều khiển trung tâm để đóng mở theo từng dây chuyền, từng máy hoặc từng khu vực.

Điểm quan trọng là phải xác định rõ mục đích đóng ngắt. Nếu chỉ đóng ngắt tổng theo giờ, cách bố trí sẽ khác với đóng ngắt từng nhánh máy. Nếu cần chống tràn bồn, cần kết hợp thêm cảm biến mực nước. Nếu cần bảo vệ thiết bị, cần kiểm tra áp lực và lưu lượng trước khi lắp van.

Tiêu chí 1: Bố trí van theo từng nhánh sử dụng nước

Van điện từ ODE nên được bố trí trên đúng nhánh cấp nước cần điều khiển theo ca. Nếu một dây chuyền chỉ cần nước trong ca ngày, van nên đặt ở nhánh cấp riêng cho dây chuyền đó. Nếu một khu vực chỉ hoạt động theo ca đêm, nên tách nhánh riêng để không ảnh hưởng đến các khu vực khác.

Không nên đặt một van tổng cho quá nhiều khu vực nếu các khu vực này có lịch vận hành khác nhau. Khi đó, chỉ cần một khu vực cần nước thì toàn bộ nhánh phải mở, làm mất ý nghĩa tự động hóa và khó kiểm soát rò rỉ.

Với nhà máy có nhiều máy hoặc nhiều khu sản xuất, nên chia van theo từng nhóm thiết bị. Cách này giúp dễ bảo trì, dễ khoanh vùng lỗi và không phải dừng toàn bộ hệ thống khi một van gặp sự cố.

Tiêu chí 2: Lắp van ở vị trí dễ kiểm tra và bảo trì

Van điện từ ODE cần được lắp ở vị trí dễ tiếp cận, dễ kiểm tra coil, dễ vệ sinh lọc và dễ tháo thay khi cần. Trong nhà máy, thời gian dừng máy rất quan trọng, nên nếu van đặt quá sâu trong hộp kỹ thuật, trên cao hoặc sau nhiều thiết bị, việc xử lý sự cố sẽ mất nhiều thời gian.

Nên bố trí van gần khu vực điều khiển nhánh nhưng không đặt ở nơi bị nước bắn trực tiếp, hóa chất bắn, nhiệt cao hoặc rung mạnh. Nếu van đặt gần máy sản xuất, cần tránh khu vực có va chạm cơ khí, xe nâng, phoi kim loại hoặc hơi nóng.

Với hệ thống quan trọng, nên lắp thêm van khóa tay trước van điện từ để có thể cô lập khi bảo trì. Nếu có điều kiện, nên bố trí rắc co hoặc khớp nối tháo nhanh để thay van thuận tiện hơn.

Tiêu chí 3: Lắp đúng chiều mũi tên trên thân van

Van điện từ ODE cần lắp đúng chiều dòng chảy theo mũi tên trên thân van. Đây là lỗi tưởng đơn giản nhưng xảy ra khá nhiều khi lắp đặt trong không gian chật hoặc thay van nhanh.

Nếu lắp ngược chiều, van có thể mở không ổn định, đóng không kín, rò nước sau khi ngắt hoặc làm lưu lượng qua van yếu. Trong hệ đóng ngắt theo ca, lỗi này có thể khiến nước vẫn rò dù ca sản xuất đã kết thúc.

Trước khi siết cố định, cần xác định rõ hướng nước đi từ nguồn đến thiết bị, sau đó đối chiếu với mũi tên trên thân van. Không nên xoay van chỉ để coil thuận mắt mà bỏ qua chiều dòng chảy.

Tiêu chí 4: Ưu tiên van thường đóng cho hệ đóng ngắt theo ca

Đa số hệ thống tự động đóng ngắt nước theo ca sản xuất nên dùng van điện từ thường đóng. Van thường đóng là loại khi chưa cấp điện thì van đóng, khi cấp điện thì van mở. Khi hết ca, mất điện hoặc bộ điều khiển ngắt tín hiệu, van tự đóng lại.

Kiểu này phù hợp với logic vận hành của nhà máy: chỉ cấp nước khi ca sản xuất hoạt động, còn ngoài giờ thì ngắt nước để giảm rủi ro rò rỉ và lãng phí. Đây cũng là lựa chọn an toàn hơn khi hệ thống gặp sự cố điện.

Van thường mở chỉ phù hợp với một số hệ đặc biệt cần duy trì nước liên tục và chỉ đóng khi có tín hiệu. Nếu không có yêu cầu kỹ thuật riêng, nên ưu tiên van thường đóng.

Tiêu chí 5: Chọn đúng điện áp coil theo tủ điều khiển

Van điện từ ODE có nhiều mức điện áp coil như 24V, 110V, 220V hoặc mức khác tùy model. Trong nhà máy, van có thể được điều khiển bằng PLC, relay, timer hoặc tủ điện trung tâm. Vì vậy, điện áp coil phải khớp với nguồn điều khiển thực tế.

Nếu hệ thống dùng PLC, nguồn 24V DC thường được sử dụng nhiều. Nếu hệ điều khiển đơn giản dùng timer hoặc relay 220V, có thể chọn coil 220V nếu phù hợp. Cần phân biệt đúng AC và DC, vì cùng là 24V nhưng 24V AC và 24V DC không giống nhau.

Chọn sai điện áp có thể làm van không mở, kêu rè, hút yếu, nóng coil hoặc cháy coil. Với hệ có nhiều van mở cùng lúc đầu ca, cần kiểm tra bộ nguồn có đủ công suất không, tránh sụt áp làm van hoạt động chập chờn.

Tiêu chí 6: Có nên dùng relay trung gian không?

Nên dùng relay trung gian nếu timer, PLC hoặc cảm biến không đủ tải để kéo coil trực tiếp. Relay giúp bảo vệ bộ điều khiển, giảm tải cho tiếp điểm và giúp hệ thống dễ kiểm tra hơn khi có sự cố.

Trong hệ đóng ngắt theo ca, một timer hoặc PLC có thể điều khiển nhiều van ở nhiều khu vực. Nếu đấu trực tiếp không đúng tải, tiếp điểm có thể nhanh hỏng, dính tiếp điểm hoặc làm van mở ngoài ý muốn.

Relay trung gian cũng giúp việc bảo trì đơn giản hơn. Khi van không hoạt động, kỹ thuật có thể kiểm tra nhanh tín hiệu từ PLC, trạng thái relay và nguồn cấp đến coil để xác định lỗi nằm ở đâu.

Tiêu chí 7: Chọn DN theo lưu lượng của từng ca sản xuất

Kích cỡ DN của van cần chọn theo lượng nước mà từng khu vực cần trong ca sản xuất. Nếu van quá nhỏ, nước cấp yếu, máy thiếu nước, đầu phun yếu hoặc bồn đầy chậm. Nếu van quá lớn, chi phí tăng và có thể không cần thiết với nhánh nhỏ.

Với các nhánh nhỏ như cấp nước thiết bị, cấp nước rửa nhẹ, phun sương hoặc làm mát cục bộ, DN8, DN10 hoặc DN15 có thể phù hợp tùy lưu lượng. Với nhánh cấp nước cho cụm máy, rửa công nghiệp, bồn lớn hoặc nhiều đầu phun, DN20, DN25 hoặc lớn hơn có thể cần thiết.

Không nên chọn DN chỉ theo kích cỡ ống. Cần xem một van cấp cho bao nhiêu thiết bị, lưu lượng cần bao nhiêu lít/phút và áp lực tại vị trí lắp có ổn định không.

Tiêu chí 8: Kiểm tra áp lực nước khi nhiều khu vực hoạt động cùng lúc

Trong nhà máy, áp lực nước có thể thay đổi mạnh giữa đầu ca, giữa ca và cuối ca. Khi nhiều dây chuyền cùng mở nước, áp lực có thể tụt. Khi một số nhánh đóng lại, áp lực có thể tăng. Nếu không kiểm tra áp lực thực tế, van có thể hoạt động không ổn định.

Cần kiểm tra áp lực tại vị trí lắp van trong điều kiện vận hành thật, không chỉ xem thông số bơm tổng. Nếu van ở cuối đường ống dài, áp lực có thể thấp hơn nhiều so với khu vực gần bơm.

Nếu hệ thống có bơm tăng áp hoặc áp lực dao động mạnh, nên kiểm tra thêm hiện tượng búa nước, rung đường ống và nguy cơ rò khi van đóng nhanh.

Tiêu chí 9: Lắp lọc trước van để hạn chế cặn làm kẹt

Nguồn nước trong nhà máy có thể chứa cặn mịn, rỉ sét, mạt hàn, cáu cặn, rong rêu hoặc tạp chất từ bồn chứa và đường ống. Nếu cặn đi vào van điện từ ODE, chúng có thể làm kẹt lõi, nghẹt lỗ pilot, đóng không kín hoặc rò nước sau khi hết ca.

Vì vậy, nên lắp lọc Y hoặc bộ lọc phù hợp trước van, nhất là với nước tuần hoàn, nước bồn, nước đầu nguồn hoặc hệ thống đường ống cũ. Lọc cần đặt ở vị trí dễ vệ sinh.

Nếu lọc nghẹt, lưu lượng qua van giảm, làm thiết bị thiếu nước. Do đó, lọc giúp bảo vệ van nhưng cũng cần được đưa vào kế hoạch bảo trì định kỳ.

Tiêu chí 10: Cài đặt thời gian đóng mở theo lịch sản xuất

Khi dùng timer hoặc PLC để đóng ngắt theo ca, cần cài đặt thời gian mở van đúng với lịch sản xuất thực tế. Không nên mở van quá sớm hoặc đóng quá muộn nếu khu vực đó không còn nhu cầu dùng nước.

Nếu dây chuyền cần nước trước khi bắt đầu ca để khởi động máy, có thể cài van mở sớm hơn vài phút. Nếu cần xả rửa cuối ca, có thể giữ van mở thêm trong thời gian ngắn rồi mới đóng. Tuy nhiên, các khoảng thời gian này nên được tính toán rõ, tránh để nước chảy lãng phí.

Với hệ tự động phức tạp, nên có chế độ vận hành tay để kỹ thuật có thể mở van khi bảo trì, chạy thử hoặc xử lý sự cố ngoài khung giờ sản xuất.

Bảng tiêu chí bố trí van điện từ ODE đóng ngắt nước theo ca sản xuất

Checklist trước khi lắp van cho hệ đóng ngắt nước theo ca

Những lỗi thường gặp khi bố trí van đóng ngắt theo ca

Lỗi đầu tiên là đặt van ở nhánh quá tổng. Khi một khu vực cần dùng nước, nhiều khu vực khác cũng bị mở theo, gây lãng phí và khó kiểm soát.

Lỗi thứ hai là không dùng van thường đóng. Nếu chọn sai logic vận hành, khi mất điện hoặc hết ca, hệ thống có thể không về trạng thái an toàn như mong muốn.

Lỗi thứ ba là chọn sai điện áp coil. Đây là lỗi dễ gặp khi đấu vào tủ PLC hoặc timer, đặc biệt với hệ 24V DC và 220V AC.

Lỗi thứ tư là không lắp lọc trước van. Cặn bẩn làm van đóng không kín, khiến nước vẫn rò sau khi ca sản xuất đã kết thúc.

Lỗi thứ năm là không kiểm tra áp lực khi nhiều nhánh chạy cùng lúc. Van có thể mở nhưng lưu lượng không đủ, làm thiết bị phía sau hoạt động kém.

Lưu ý khi chạy thử hệ thống

Sau khi lắp đặt, cần chạy thử theo đúng kịch bản sản xuất. Nên kiểm tra trạng thái đầu ca, giữa ca và cuối ca. Khi đến giờ mở, van phải mở đúng tín hiệu. Khi hết ca, van phải đóng kín và không rò nước.

Cần kiểm tra cả trường hợp mất điện, dừng khẩn cấp hoặc tủ điều khiển ngắt tín hiệu. Với van thường đóng, khi mất điện van phải tự đóng lại. Nếu vẫn còn nước chảy, cần kiểm tra cặn, màng van, gioăng, áp lực và chiều lắp.

Nên ghi nhãn từng van theo khu vực hoặc dây chuyền để dễ kiểm tra sau này. Với hệ nhiều van, việc ghi nhãn rõ giúp kỹ thuật xử lý nhanh khi có lỗi ở một khu vực cụ thể.

Có nên dùng van điện từ ODE cho hệ đóng ngắt nước theo ca sản xuất không?

Có, van điện từ ODE phù hợp cho hệ thống tự động đóng ngắt nước theo ca sản xuất nếu chọn đúng model theo lưu lượng, áp lực, DN, điện áp coil, vật liệu và điều kiện nước. Đây là giải pháp giúp nhà máy kiểm soát nước tốt hơn, giảm thao tác thủ công và hạn chế rủi ro quên khóa nước sau ca làm việc.

Để hệ thống chạy ổn định, nên chia van theo từng nhánh cần điều khiển, dùng van thường đóng, lắp lọc trước van, kiểm tra áp lực thực tế và cài lịch đóng mở theo đúng nhu cầu sản xuất. Nếu hệ thống dùng PLC hoặc timer công suất nhỏ, nên có relay trung gian để bảo vệ mạch điều khiển.

Nếu nhà máy của bạn cần tham khảo nhiều model ODE cho cấp nước tự động, đóng ngắt theo ca, điều khiển bằng timer hoặc PLC, có thể xem thêm nhóm sản phẩm van điện từ ODE để lựa chọn đúng loại theo áp lực, lưu lượng và điều kiện vận hành thực tế.

Câu hỏi thường gặp về van điện từ ODE đóng ngắt nước theo ca sản xuất
