Van điện từ ODE là dòng van điều khiển tự động bằng điện, được sử dụng nhiều trong các hệ thống nước, khí nén, hơi nóng, dầu nhẹ, gas và các dây chuyền sản xuất công nghiệp. Với khả năng đóng mở nhanh, thiết kế gọn và dễ kết nối với tủ điện điều khiển, van điện từ ODE là lựa chọn phù hợp cho nhiều hệ thống cần tự động hóa quá trình cấp – ngắt lưu chất.
Tại Việt Nam, ODE được biết đến là thương hiệu van điện từ đến từ Italy, có nhiều lựa chọn về vật liệu, kích cỡ, điện áp và kiểu hoạt động. Nhờ đó, người dùng có thể chọn van theo đúng môi trường làm việc thực tế, thay vì sử dụng một loại van chung cho toàn bộ hệ thống.
Bạn có thể tham khảo thêm các dòng van điện từ ODE đang được phân phối tại ODEVN để lựa chọn đúng model theo nhu cầu sử dụng thực tế.

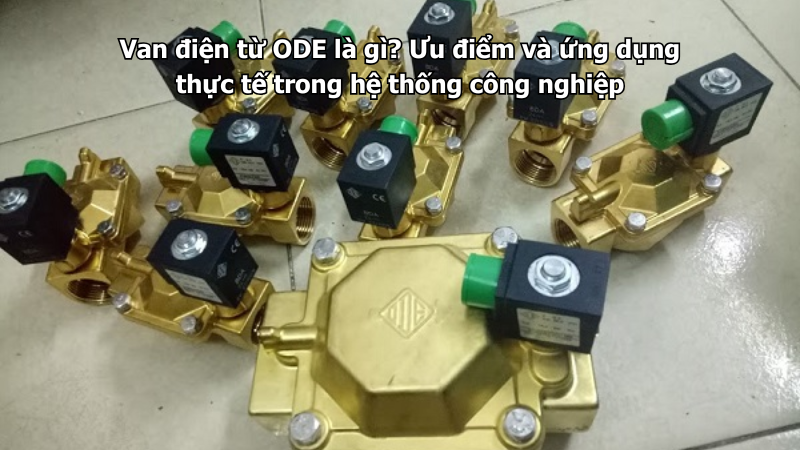

Van điện từ ODE là gì?
Van điện từ ODE là thiết bị dùng điện để điều khiển trạng thái đóng hoặc mở của dòng lưu chất trong đường ống. Khi cấp điện vào cuộn coil, lực từ sinh ra sẽ tác động đến lõi van, làm thay đổi trạng thái bên trong thân van. Tùy theo thiết kế, van có thể mở ra để cho lưu chất đi qua hoặc đóng lại để ngắt dòng chảy.
Hiểu đơn giản, van điện từ ODE giống như một “công tắc điều khiển dòng chảy” trong hệ thống đường ống. Thay vì phải đóng mở bằng tay gạt hoặc tay quay, van hoạt động tự động thông qua tín hiệu điện. Khi hệ thống cấp tín hiệu, van sẽ phản hồi nhanh để đóng hoặc mở theo yêu cầu.
Dòng van này thường được lắp trong các hệ thống cần đóng mở thường xuyên, cần điều khiển từ xa hoặc cần vận hành tự động theo cảm biến, bộ hẹn giờ, tủ điện, PLC hoặc bộ điều khiển trung tâm. Đây là lý do van điện từ ODE được dùng nhiều trong nhà máy, xưởng sản xuất, hệ thống khí nén, hệ thống cấp nước tự động, thiết bị hơi nóng và các cụm máy công nghiệp.
Nguyên lý hoạt động của van điện từ ODE
Nguyên lý hoạt động của van điện từ ODE dựa trên lực hút điện từ. Khi cuộn coil được cấp điện đúng điện áp, coil tạo ra từ trường. Từ trường này tác động lên lõi van, làm lõi van dịch chuyển và thay đổi trạng thái đóng mở bên trong.
Với van điện từ thường đóng, khi chưa cấp điện, van ở trạng thái đóng và lưu chất không đi qua. Khi cấp điện, van mở ra để nước, khí, hơi hoặc lưu chất đi qua đường ống. Đây là dạng được dùng rất phổ biến vì khi mất điện, van tự đóng lại, giúp hệ thống an toàn hơn trong nhiều trường hợp.
Với van điện từ thường mở, trạng thái ban đầu của van là mở. Khi cấp điện, van sẽ đóng lại. Loại này thường được dùng trong những hệ thống cần duy trì dòng chảy liên tục và chỉ ngắt dòng khi có tín hiệu điều khiển.
Ngoài hai dạng trên, một số model van điện từ ODE cần có chênh áp tối thiểu để hoạt động ổn định. Vì vậy, khi chọn van không chỉ cần quan tâm đến kích cỡ ren hay vật liệu thân van, mà còn cần kiểm tra áp lực làm việc thực tế của hệ thống.
Cấu tạo cơ bản của van điện từ ODE
Van điện từ ODE thường gồm các bộ phận chính như thân van, cuộn coil điện, lõi từ, lò xo, màng van hoặc piston, gioăng làm kín và cổng kết nối đường ống. Mỗi bộ phận đều có vai trò riêng trong quá trình đóng mở và ảnh hưởng trực tiếp đến độ bền của van.
Thân van là phần chịu áp lực và tiếp xúc trực tiếp với lưu chất. Tùy môi trường sử dụng, thân van có thể làm bằng đồng hoặc inox. Thân đồng thường phù hợp với nước, khí nén, dầu nhẹ và các hệ thống thông dụng. Thân inox phù hợp hơn với môi trường cần chống ăn mòn tốt, yêu cầu độ sạch cao hoặc có tiếp xúc với hóa chất nhẹ.
Cuộn coil là bộ phận nhận điện và tạo lực từ để điều khiển van. Van điện từ ODE có nhiều mức điện áp khác nhau như 12V, 24V, 110V hoặc 220V tùy model. Khi chọn van, cần kiểm tra đúng điện áp AC hoặc DC để tránh tình trạng van không hoạt động, coil nóng bất thường hoặc cháy coil.
Lõi từ, màng van và gioăng làm kín là các chi tiết nằm bên trong, quyết định khả năng đóng mở và độ kín của van. Nếu lưu chất có nhiều cặn bẩn, mạt hàn, bụi kim loại hoặc tạp chất nhỏ, các bộ phận này có thể bị kẹt, làm van đóng không kín hoặc phản hồi chậm. Vì vậy, trong nhiều hệ thống công nghiệp, nên lắp thêm thiết bị lọc trước van để bảo vệ van.
Ưu điểm của van điện từ ODE
Van điện từ ODE được sử dụng trong nhiều hệ thống công nghiệp nhờ khả năng vận hành tự động, thiết kế gọn và có nhiều lựa chọn theo từng môi trường làm việc. Dưới đây là những ưu điểm nổi bật của dòng van này.
Đóng mở nhanh, phù hợp hệ thống tự động
Ưu điểm dễ nhận thấy nhất của van điện từ ODE là khả năng đóng mở nhanh khi nhận tín hiệu điện. Với các hệ thống cần cấp nước, cấp khí, cấp hơi hoặc ngắt dòng theo chu kỳ, van giúp quá trình vận hành diễn ra nhanh và ổn định hơn.
Van có thể kết nối với cảm biến mức nước, cảm biến áp suất, cảm biến nhiệt độ, bộ hẹn giờ hoặc tủ điều khiển trung tâm. Nhờ đó, hệ thống có thể vận hành tự động theo điều kiện cài đặt sẵn, giảm phụ thuộc vào thao tác thủ công của người vận hành.
Thiết kế gọn, dễ lắp đặt trong cụm máy
So với nhiều loại van điều khiển bằng mô tơ hoặc bộ truyền động khí nén, van điện từ thường có thiết kế gọn hơn. Điều này rất phù hợp với các cụm máy, tủ kỹ thuật, máy đóng gói, máy chiết rót, hệ thống chia nhánh nhỏ hoặc những vị trí có không gian lắp đặt hạn chế.
Thiết kế gọn cũng giúp quá trình kiểm tra, thay coil, vệ sinh lõi van hoặc bảo trì trở nên thuận tiện hơn. Với các hệ thống cần thay thế nhanh khi bảo dưỡng, đây là lợi thế đáng chú ý.
Có nhiều lựa chọn vật liệu
Van điện từ ODE có nhiều phiên bản vật liệu để phù hợp với từng môi trường sử dụng. Thân đồng thường được dùng cho nước, khí nén, dầu nhẹ hoặc các hệ thống thông dụng. Trong khi đó, thân inox phù hợp hơn với môi trường cần chống ăn mòn, yêu cầu độ sạch cao hoặc có tính chất đặc biệt hơn.
Việc có nhiều lựa chọn vật liệu giúp người dùng tối ưu chi phí và độ bền. Không phải hệ thống nào cũng cần dùng inox, nhưng cũng không nên dùng thân đồng cho những môi trường có khả năng ăn mòn cao. Vì vậy, cần chọn vật liệu theo đúng lưu chất và điều kiện làm việc thực tế.
Nhiều mức điện áp, dễ tích hợp với tủ điều khiển
Van điện từ ODE có nhiều lựa chọn điện áp, giúp dễ tích hợp vào các hệ thống điều khiển khác nhau. Trong công nghiệp, các mức điện áp thường gặp là 24V DC, 220V AC hoặc một số mức điện áp khác tùy thiết bị.
Việc chọn đúng điện áp coil rất quan trọng. Nếu dùng sai điện áp, van có thể không đóng mở, coil bị nóng, giảm tuổi thọ hoặc hư hỏng ngay khi vận hành. Trước khi mua van, cần kiểm tra điện áp của tủ điều khiển, nguồn cấp và thông số trên coil.
Ứng dụng linh hoạt cho nhiều môi trường
Van điện từ ODE có thể sử dụng trong nhiều môi trường như nước, khí nén, hơi nóng, dầu nhẹ, gas và một số lưu chất công nghiệp phù hợp. Đây là lợi thế lớn đối với các nhà máy có nhiều hệ thống phụ trợ khác nhau.
Tuy nhiên, người dùng không nên chọn van chỉ dựa vào tên gọi chung. Mỗi môi trường sẽ có yêu cầu riêng về áp lực, nhiệt độ, vật liệu thân van, vật liệu gioăng và kiểu coil. Đặc biệt với hơi nóng, gas hoặc dầu, cần chọn đúng model theo khuyến nghị kỹ thuật để đảm bảo an toàn và độ bền.
Ứng dụng thực tế của van điện từ ODE trong hệ thống công nghiệp
Van điện từ ODE được sử dụng trong nhiều hệ thống cần đóng mở tự động. Tùy theo môi trường làm việc, người dùng cần chọn đúng dòng van để đảm bảo độ kín, độ bền và khả năng vận hành ổn định.
Ứng dụng trong hệ thống cấp nước tự động
Trong hệ thống nước sạch, van điện từ ODE thường được dùng để cấp nước tự động cho bồn chứa, máy móc, dây chuyền sản xuất hoặc cụm thiết bị xử lý nước. Van có thể kết hợp với phao điện, cảm biến mức nước hoặc bộ điều khiển để tự động mở khi cần cấp nước và đóng khi đã đủ mức.
Ứng dụng này giúp hạn chế tình trạng quên khóa van, tràn nước hoặc cấp nước không đều. Với các hệ thống vận hành liên tục, van điện từ giúp quá trình cấp nước ổn định và dễ kiểm soát hơn.
Ứng dụng trong hệ thống khí nén
Khí nén là môi trường rất phổ biến trong nhà máy, xưởng sản xuất và hệ thống tự động hóa. Van điện từ ODE có thể dùng để đóng mở khí nén, cấp khí cho thiết bị, điều khiển nhánh khí hoặc tham gia vào các cụm máy vận hành theo chu kỳ.
Khi dùng cho khí nén, cần chú ý độ sạch của khí, áp lực làm việc và độ ẩm trong đường ống. Nếu khí nén còn nhiều nước, dầu hoặc bụi bẩn, nên dùng thêm bộ lọc khí trước van để hạn chế kẹt lõi và tăng tuổi thọ thiết bị.
Ứng dụng trong hệ thống hơi nóng
Van điện từ ODE có thể được sử dụng trong một số hệ thống hơi nóng, thiết bị sấy, máy giặt là công nghiệp, hệ thống gia nhiệt hoặc các cụm máy dùng hơi. Với môi trường này, nhiệt độ làm việc là yếu tố rất quan trọng.
Không nên dùng van điện từ thông thường cho hơi nóng nếu chưa kiểm tra thông số. Cần chọn đúng dòng van chịu nhiệt, đúng vật liệu gioăng và đúng áp lực hơi. Nếu chọn sai, van có thể nhanh hỏng gioăng, rò rỉ hoặc đóng mở không ổn định sau một thời gian sử dụng.
Ứng dụng trong hệ thống dầu nhẹ và gas
Một số dòng van điện từ ODE được dùng cho dầu nhẹ, gas hoặc các môi trường cần kiểm soát dòng chảy chính xác. Đây là nhóm ứng dụng cần chọn van cẩn thận hơn vì liên quan đến độ kín, an toàn vận hành và điều kiện làm việc thực tế.
Khi dùng cho dầu hoặc gas, cần kiểm tra kỹ vật liệu thân van, gioăng làm kín, áp lực, nhiệt độ và loại coil. Với môi trường đặc biệt, không nên thay thế bằng model tương đương nếu chưa kiểm tra tính phù hợp.
Ứng dụng trong dây chuyền sản xuất và máy móc công nghiệp
Trong các dây chuyền sản xuất, van điện từ ODE có thể dùng để cấp nước, cấp khí, điều khiển hơi, cấp lưu chất phụ trợ hoặc đóng mở theo từng chu kỳ máy. Các ngành thường gặp gồm thực phẩm, đồ uống, bao bì, dệt nhuộm, giặt là, cơ khí, xử lý nước và thiết bị tự động hóa.
Ưu điểm của van điện từ là phản hồi nhanh, dễ điều khiển và phù hợp với các thao tác đóng mở lặp lại. Tuy nhiên, với dây chuyền có tần suất đóng mở cao, nên chọn model có độ bền phù hợp và kiểm tra điều kiện làm việc kỹ hơn.
Khi chọn van điện từ ODE cần lưu ý gì?
Để chọn đúng van điện từ ODE, trước tiên cần xác định rõ môi trường sử dụng. Van dùng cho nước sẽ khác van dùng cho hơi nóng, khí nén, dầu hoặc gas. Mỗi môi trường có yêu cầu riêng về vật liệu, gioăng, nhiệt độ và áp lực.
Tiếp theo là kích cỡ đường ống. Cần chọn van theo đúng kích thước ren hoặc kích thước kết nối thực tế. Nếu chọn van quá nhỏ, lưu lượng có thể bị hạn chế. Nếu chọn van quá lớn, chi phí tăng và van có thể không hoạt động tối ưu trong một số điều kiện áp lực thấp.
Điện áp coil cũng là yếu tố không được bỏ qua. Trước khi mua van, cần xác định hệ thống đang dùng điện áp 24V, 110V, 220V hay mức khác. Đồng thời cần phân biệt rõ điện AC và DC để tránh dùng sai nguồn.
Ngoài ra, cần chọn đúng kiểu thường đóng hoặc thường mở. Nếu hệ thống cần ngắt dòng khi mất điện, nên chọn van thường đóng. Nếu hệ thống cần duy trì dòng chảy khi mất điện, có thể cân nhắc van thường mở.
Cuối cùng, nên kiểm tra áp lực làm việc thực tế của hệ thống. Một số van điện từ cần có chênh áp tối thiểu để mở ổn định. Nếu hệ thống áp lực quá thấp, cần chọn đúng loại phù hợp với điều kiện áp thấp hoặc hỏi kỹ đơn vị cung cấp trước khi lắp đặt.
Checklist chọn van điện từ ODE cho hệ thống công nghiệp
Để hạn chế chọn sai model, người dùng nên kiểm tra lần lượt các yếu tố kỹ thuật trước khi đặt hàng hoặc lắp đặt. Bảng checklist dưới đây giúp dễ rà soát các điểm quan trọng như môi trường sử dụng, điện áp coil, vật liệu thân van, áp lực, nhiệt độ và vị trí lắp đặt.
| Hạng mục cần kiểm tra | Nội dung cần lưu ý |
|---|---|
| Môi trường sử dụng | Xác định van dùng cho nước, khí nén, hơi nóng, dầu nhẹ, gas hay hóa chất phù hợp |
| Kích cỡ đường ống | Chọn đúng kích thước ren hoặc cỡ kết nối theo hệ thống thực tế |
| Kiểu hoạt động | Xác định cần van thường đóng hay thường mở theo yêu cầu vận hành |
| Điện áp coil | Kiểm tra đúng điện áp 12V, 24V, 110V, 220V và phân biệt AC hoặc DC |
| Vật liệu thân van | Chọn thân đồng cho môi trường thông dụng, thân inox cho môi trường cần chống ăn mòn tốt hơn |
| Áp lực làm việc | Đối chiếu áp lực thực tế của hệ thống với dải áp lực cho phép của van |
| Nhiệt độ lưu chất | Đặc biệt quan trọng với hơi nóng, nước nóng, dầu hoặc môi trường có nhiệt độ cao |
| Độ sạch của lưu chất | Nếu có cặn, mạt hàn hoặc bụi bẩn, nên lắp thêm lọc trước van |
| Vị trí lắp đặt | Lắp đúng chiều mũi tên, hạn chế vị trí ngập nước hoặc quá ẩm cho phần coil |
| Tần suất đóng mở | Với hệ thống đóng mở liên tục, cần chọn model phù hợp với cường độ vận hành |
| Yêu cầu an toàn | Với gas, dầu hoặc môi trường đặc biệt, cần kiểm tra kỹ model, coil và điều kiện sử dụng |
| Bảo trì sau lắp đặt | Dễ tiếp cận để kiểm tra coil, vệ sinh lõi van và xử lý khi van bị kẹt hoặc rò rỉ |
Lưu ý khi lắp đặt và sử dụng van điện từ ODE
Khi lắp van điện từ ODE, cần kiểm tra chiều mũi tên trên thân van. Đây là chiều dòng chảy thiết kế của van. Nếu lắp ngược chiều, van có thể không mở, không đóng kín hoặc hoạt động sai.
Trước khi lắp, nên vệ sinh đường ống để loại bỏ mạt hàn, cặn bẩn, rác nhỏ hoặc bụi kim loại. Với các hệ thống có nguy cơ lẫn tạp chất, nên lắp thêm lọc Y hoặc bộ lọc phù hợp trước van. Việc này giúp hạn chế tình trạng van bị kẹt, rò rỉ hoặc đóng không kín.
Không nên để coil van bị ngập nước hoặc đặt tại vị trí quá ẩm nếu coil không được thiết kế cho điều kiện đó. Với vị trí ngoài trời, nên có hộp che, mái che hoặc lựa chọn giải pháp bảo vệ phù hợp.
Sau khi lắp xong, cần chạy thử nhiều lần để kiểm tra khả năng đóng mở, độ kín, tiếng ồn và nhiệt độ coil. Nếu coil nóng bất thường, van rung mạnh hoặc đóng mở không ổn định, cần kiểm tra lại điện áp, áp lực, chiều lắp và độ sạch của lưu chất.
Van điện từ ODE phù hợp với những hệ thống nào?
Van điện từ ODE phù hợp với các hệ thống cần đóng mở tự động, phản hồi nhanh, vận hành theo tín hiệu điện và tích hợp với tủ điều khiển. Các hệ thống thường dùng gồm cấp nước tự động, khí nén, hơi nóng, dầu nhẹ, gas, máy móc công nghiệp, dây chuyền chiết rót, dây chuyền đóng gói, thiết bị sấy và hệ thống xử lý nước.
Dòng van này đặc biệt phù hợp khi người dùng cần điều khiển đóng mở từ xa, hạn chế thao tác thủ công và tăng tính tự động cho hệ thống. Tuy nhiên, để van hoạt động bền và ổn định, cần chọn đúng model theo môi trường, nhiệt độ, áp lực, điện áp, kích cỡ và kiểu hoạt động.
Với các môi trường yêu cầu chống ăn mòn tốt hơn hoặc cần độ sạch cao hơn, người dùng có thể tham khảo thêm dòng van điện từ inox ODE để lựa chọn loại phù hợp cho hệ thống công nghiệp.
Câu hỏi thường gặp về van điện từ ODE
[su_accordion] [su_spoiler title=”Van điện từ ODE có dùng được cho nước không?”] Có. Van điện từ ODE có thể dùng cho hệ thống nước sạch, cấp nước tự động, xử lý nước và nhiều cụm thiết bị công nghiệp. Tuy nhiên cần chọn đúng vật liệu, kích cỡ, điện áp và áp lực làm việc của hệ thống.[/su_spoiler] [su_spoiler title=”Van điện từ ODE có dùng được cho hơi nóng không?”] Có một số dòng van điện từ ODE có thể dùng cho hơi nóng. Tuy nhiên không nên dùng van thông thường cho hơi nếu chưa kiểm tra thông số chịu nhiệt, vật liệu gioăng và áp lực làm việc.
[/su_spoiler] [su_spoiler title=”Nên chọn van điện từ ODE thường đóng hay thường mở?”] Nếu hệ thống cần tự ngắt khi mất điện, nên chọn van thường đóng. Nếu hệ thống cần duy trì dòng chảy khi mất điện và chỉ đóng khi có tín hiệu, có thể chọn van thường mở.
[/su_spoiler] [su_spoiler title=”Van điện từ ODE dùng điện áp nào?”] Van điện từ ODE có nhiều lựa chọn điện áp như 12V, 24V, 110V hoặc 220V tùy model. Khi chọn van cần kiểm tra đúng điện áp AC hoặc DC để tránh cháy coil hoặc van không hoạt động.
[/su_spoiler] [su_spoiler title=”Có cần lắp lọc trước van điện từ ODE không?”] Nên lắp lọc nếu hệ thống có nguy cơ lẫn cặn, mạt hàn, bụi bẩn hoặc rác nhỏ. Lọc giúp bảo vệ lõi van, màng van và hạn chế tình trạng đóng không kín.
[/su_spoiler] [/su_accordion]
