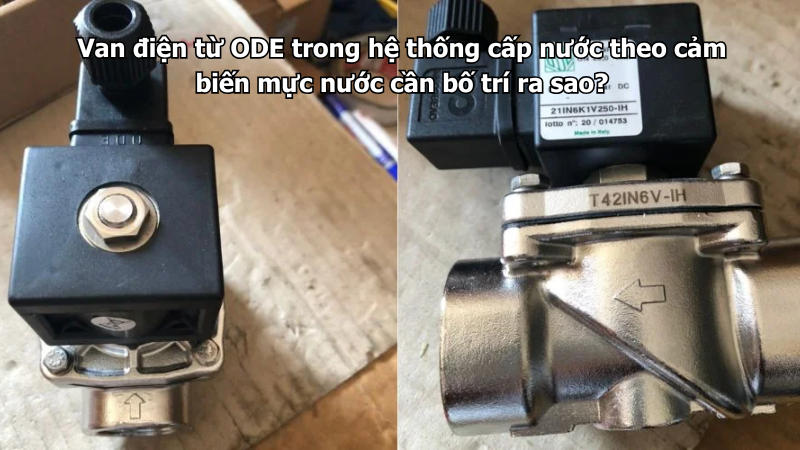

Van điện từ ODE trong hệ thống cấp nước theo cảm biến mực nước cần được bố trí đúng vị trí, đúng chiều dòng chảy, đúng điện áp coil, đúng áp lực và có lọc bảo vệ trước van để hệ thống vận hành ổn định. Đây là dạng ứng dụng rất phổ biến trong bồn chứa nước, bể trung gian, hệ xử lý nước, máy móc tự động, khách sạn, nhà xưởng, phòng thí nghiệm, hệ RO hoặc các cụm cấp nước cần tự động đóng mở theo mức nước thực tế.

Khi cảm biến báo thiếu nước, bộ điều khiển sẽ cấp tín hiệu để van điện từ mở, cho nước đi vào bồn hoặc thiết bị. Khi nước đạt mức cài đặt, cảm biến gửi tín hiệu ngắt và van đóng lại để dừng cấp nước. Nếu bố trí sai, van có thể cấp nước chậm, đóng không kín, rò nước, kẹt lõi, cháy coil hoặc làm bồn bị tràn do tín hiệu điều khiển không ổn định.

Bạn có thể tham khảo thêm các dòng van điện từ ODE đang được phân phối tại ODEVN để lựa chọn đúng model cho hệ thống cấp nước tự động, cảm biến mực nước, bồn chứa và thiết bị công nghiệp.

Van điện từ ODE có dùng được với cảm biến mực nước không?

Van điện từ ODE có thể dùng được với cảm biến mực nước nếu chọn đúng điện áp coil, đúng kiểu điều khiển và đúng điều kiện vận hành. Trong hệ thống này, van đóng vai trò là thiết bị chấp hành, còn cảm biến mực nước là thiết bị phát hiện trạng thái đầy hoặc cạn của bồn.

Khi mực nước xuống thấp, cảm biến báo về bộ điều khiển hoặc relay trung gian. Bộ điều khiển cấp điện cho coil, van mở để nước đi vào. Khi nước đạt mức cao đã cài đặt, tín hiệu ngắt, coil mất điện và van đóng lại. Cách vận hành này giúp hệ thống cấp nước tự động hơn, giảm thao tác thủ công và hạn chế tình trạng quên khóa nước.

Tuy nhiên, không nên đấu cảm biến trực tiếp vào coil nếu cảm biến không đủ tải. Nhiều hệ thống cần thêm relay trung gian hoặc bộ điều khiển mức nước để bảo vệ cảm biến và giúp van hoạt động ổn định hơn.

Hệ thống cấp nước theo cảm biến mực nước thường dùng ở đâu?

Hệ thống này thường dùng cho bồn nước mái, bồn trung gian, bể chứa nước sạch, hệ xử lý nước đầu nguồn, bồn nước RO, bồn nước kỹ thuật, bể cấp nước nhà xưởng, khách sạn, khu sản xuất hoặc cụm máy cần cấp nước tự động.

Ở các hệ thống nhỏ, van điện từ ODE có thể được điều khiển bằng cảm biến mức đơn giản hoặc phao điện. Ở các hệ thống lớn hơn, van có thể đi qua tủ điều khiển, relay, timer hoặc PLC để phối hợp với bơm, cảm biến áp suất, cảnh báo tràn và các thiết bị khác.

Điểm quan trọng là mỗi hệ thống có áp lực, lưu lượng và chất lượng nước khác nhau. Vì vậy, cách bố trí van cho bồn nước sạch sẽ khác với bồn nước đầu nguồn có cặn, bồn nước RO áp thấp hoặc bồn cấp nước nhà xưởng có lưu lượng lớn.

Tiêu chí 1: Bố trí van trên đường cấp vào bồn hoặc thiết bị

Van điện từ ODE thường được bố trí trên đường nước cấp vào bồn chứa hoặc thiết bị cần điều khiển mực nước. Vị trí này giúp van mở khi cần cấp nước và đóng lại khi nước đạt mức cài đặt.

Không nên lắp van ở vị trí quá xa bồn nếu đường ống sau van dài và có nhiều điểm rò hoặc nhiều nhánh phụ. Khi van đóng, đoạn ống sau van vẫn còn nước, nếu hệ thống có điểm hở hoặc thiết bị phía sau không kín, nước có thể tiếp tục chảy gây khó kiểm soát.

Vị trí lắp nên dễ kiểm tra, dễ tháo coil, dễ vệ sinh lọc và không bị ngập nước. Nếu van đặt trong hộp kỹ thuật hoặc trên cao, cần chừa khoảng trống để bảo trì sau này.

Tiêu chí 2: Lắp đúng chiều mũi tên trên thân van

Van điện từ ODE cần lắp đúng chiều dòng chảy theo mũi tên trên thân van. Đây là bước bắt buộc khi lắp đặt. Nếu lắp ngược chiều, van có thể không mở, đóng không kín, nước cấp yếu hoặc rò nước sau khi đóng.

Trong hệ thống cấp nước theo cảm biến mực nước, lỗi lắp ngược chiều có thể làm bồn không nhận đủ nước khi cảm biến báo cạn, hoặc nước vẫn rò nhẹ dù cảm biến đã báo đầy. Người dùng dễ nhầm đây là lỗi cảm biến, trong khi nguyên nhân thật là chiều lắp van sai.

Trước khi siết cố định van, cần xác định rõ hướng nước cấp từ nguồn vào bồn, sau đó đối chiếu với mũi tên trên thân van. Không nên lắp theo hướng coil cho thuận mắt mà bỏ qua chiều dòng chảy.

Tiêu chí 3: Chọn van thường đóng để an toàn hơn

Đa số hệ thống cấp nước theo cảm biến mực nước nên dùng van điện từ thường đóng. Van thường đóng là loại khi chưa cấp điện thì van đóng, khi có điện thì van mở.

Cách hoạt động này an toàn hơn vì khi mất điện, lỗi tủ điều khiển hoặc cảm biến ngắt tín hiệu, van sẽ tự đóng lại để hạn chế nước chảy ngoài ý muốn. Điều này đặc biệt quan trọng với bồn chứa, vì nếu van không đóng khi mất tín hiệu, bồn có thể bị tràn.

Van thường mở chỉ phù hợp với một số hệ thống đặc biệt cần nước luôn cấp liên tục và chỉ đóng khi có tín hiệu. Với cấp nước bồn theo cảm biến mức, thường đóng vẫn là lựa chọn phổ biến và dễ kiểm soát hơn.

Tiêu chí 4: Chọn đúng điện áp coil theo bộ điều khiển

Van điện từ ODE có nhiều mức điện áp coil như 24V, 110V, 220V hoặc mức khác tùy model. Khi dùng với cảm biến mực nước, cần chọn điện áp coil theo bộ điều khiển thực tế, không chọn theo cảm tính.

Nếu hệ thống dùng tủ điều khiển thấp áp, cảm biến điện tử hoặc PLC, coil 24V thường được cân nhắc nhiều hơn. Nếu hệ thống dùng relay hoặc timer 220V, có thể chọn coil 220V nếu phù hợp với thiết kế điện.

Cần phân biệt đúng AC và DC. Cùng là 24V nhưng 24V AC và 24V DC không giống nhau. Nếu chọn sai, van có thể không mở, kêu rè, hút yếu, nóng coil hoặc cháy coil.

Tiêu chí 5: Có nên dùng relay trung gian không?

Trong nhiều hệ thống, nên dùng relay trung gian giữa cảm biến mực nước và coil van điện từ ODE. Cảm biến chỉ phát tín hiệu điều khiển relay, còn relay sẽ cấp nguồn cho coil van. Cách này giúp bảo vệ cảm biến, giảm tải cho tiếp điểm và giúp hệ thống dễ kiểm tra hơn.

Nếu cảm biến có tiếp điểm chịu tải nhỏ mà đấu trực tiếp vào coil, tiếp điểm có thể nhanh hỏng, cháy hoặc hoạt động chập chờn. Khi đó, van có thể mở không đều, đóng sai thời điểm hoặc làm bồn cấp nước không ổn định.

Với hệ thống dùng PLC, cũng cần kiểm tra ngõ ra PLC có đủ tải kéo coil trực tiếp không. Nếu không chắc, dùng relay trung gian là phương án an toàn hơn.

Tiêu chí 6: Kiểm tra áp lực nước tại vị trí lắp van

Áp lực nước quyết định van có mở ổn định và cấp đủ lưu lượng hay không. Nếu áp lực quá thấp, một số dòng van điện từ có thể mở yếu hoặc không mở hết. Nếu áp lực quá cao, van có thể rò, hỏng màng hoặc giảm tuổi thọ.

Với hệ bồn tự chảy, áp lực phụ thuộc vào chiều cao cột nước. Với hệ cấp nước qua lọc RO, áp lực có thể yếu hơn sau khi qua lõi lọc. Với hệ dùng bơm tăng áp, áp lực có thể dao động theo trạng thái bơm.

Vì vậy, cần kiểm tra áp lực tại đúng vị trí lắp van. Không nên chỉ xem thông số bơm hoặc chỉ nhìn nước chảy mạnh yếu bằng mắt. Nếu hệ áp thấp, nên chọn model phù hợp áp thấp hoặc loại tác động trực tiếp nếu lưu lượng cho phép.

Tiêu chí 7: Chọn DN theo lưu lượng cấp nước

Kích cỡ DN của van điện từ ODE cần chọn theo lưu lượng cấp nước mong muốn. Nếu van quá nhỏ, bồn đầy chậm, hệ thống cấp nước lâu hoặc thiết bị phía sau thiếu nước. Nếu van quá lớn, chi phí tăng và có thể không cần thiết với bồn nhỏ.

Với bồn nhỏ, thiết bị RO, máy tự động hoặc hệ cấp nước lưu lượng thấp, DN8, DN10 hoặc DN15 có thể được cân nhắc. Với bồn lớn hơn, cấp nước nhà xưởng, khách sạn hoặc hệ thống cần cấp nhanh, có thể cần DN20, DN25 hoặc lớn hơn tùy lưu lượng và áp lực thực tế.

Không nên chọn DN chỉ theo kích cỡ ống có sẵn. Cần xem bồn cần bao nhiêu nước, trong bao lâu, áp lực đầu vào là bao nhiêu và đường ống sau van có gây tổn thất lưu lượng không.

Tiêu chí 8: Lắp lọc trước van để hạn chế kẹt lõi

Nguồn nước cấp vào bồn có thể chứa cặn mịn, rỉ sét, cát nhỏ, mạt hàn, rong rêu hoặc tạp chất từ đường ống. Nếu cặn đi vào van điện từ, chúng có thể làm kẹt lõi, nghẹt lỗ pilot, đóng không kín hoặc rò nước sau khi đóng.

Vì vậy, nên lắp lọc Y hoặc bộ lọc phù hợp trước van, nhất là với nước bồn, nước đầu nguồn, nước giếng sau lọc, nước tuần hoàn hoặc đường ống mới thi công. Lọc cần đặt ở vị trí dễ vệ sinh, không nên lắp ở nơi quá khó thao tác.

Nếu lọc bị nghẹt, nước qua van sẽ yếu và bồn đầy chậm. Vì vậy, lắp lọc là cần thiết nhưng phải đi kèm lịch vệ sinh định kỳ.

Bảng tiêu chí bố trí van điện từ ODE trong hệ cấp nước theo cảm biến mực nước

Checklist trước khi lắp van điện từ ODE theo cảm biến mực nước

Những lỗi thường gặp khi bố trí van theo cảm biến mực nước

Lỗi đầu tiên là đấu cảm biến trực tiếp vào coil trong khi cảm biến không đủ tải. Lâu ngày tiếp điểm cảm biến có thể cháy, làm van hoạt động chập chờn hoặc không đóng mở đúng lệnh.

Lỗi thứ hai là chọn sai điện áp coil. Bộ điều khiển dùng 24V nhưng lắp coil 220V thì van không hoạt động. Cấp nhầm 220V vào coil 24V có thể làm cháy coil.

Lỗi thứ ba là không lắp lọc trước van. Cặn từ đường ống hoặc bồn chứa có thể làm van đóng không kín, gây rò nước và làm bồn đầy quá mức.

Lỗi thứ tư là chọn van không phù hợp áp thấp. Với bồn tự chảy hoặc nước sau lọc RO, nếu chọn sai kiểu van, van có thể mở yếu hoặc không mở.

Lỗi thứ năm là đặt van ở vị trí khó bảo trì. Khi van rò, kẹt hoặc lọc nghẹt, việc tháo kiểm tra sẽ mất nhiều thời gian.

Lưu ý khi chạy thử hệ thống

Sau khi lắp đặt, cần chạy thử theo đúng chu kỳ cảm biến. Khi mực nước thấp, cảm biến phải phát tín hiệu để van mở. Khi mực nước đạt mức cao, van phải đóng lại hoàn toàn.

Cần kiểm tra van có đóng kín sau khi ngắt tín hiệu không. Nếu van vẫn rò, cần kiểm tra cặn, màng van, gioăng, chiều lắp và áp lực. Nếu van không mở, cần kiểm tra điện áp coil, relay, cảm biến và áp lực đầu vào.

Nên thử nhiều lần ở các mức nước khác nhau, không chỉ thử một chu kỳ. Với bồn lớn hoặc hệ thống quan trọng, nên có thêm cơ chế chống tràn độc lập để tăng an toàn, ví dụ cảm biến mức cao phụ hoặc van khóa cơ.

Có nên dùng van điện từ ODE cho hệ cấp nước theo cảm biến mực nước không?

Có, van điện từ ODE rất phù hợp cho hệ thống cấp nước theo cảm biến mực nước nếu chọn đúng model và bố trí đúng kỹ thuật. Dòng van này giúp tự động đóng mở nước theo trạng thái đầy – cạn của bồn, giảm thao tác thủ công và hỗ trợ vận hành ổn định hơn.

Điểm quan trọng là cần chọn van thường đóng, đúng điện áp coil, đúng AC/DC, đúng áp lực, đúng DN và có lọc bảo vệ trước van. Ngoài ra, nên dùng relay trung gian nếu cảm biến hoặc PLC không đủ tải để điều khiển coil trực tiếp.

Nếu hệ thống của bạn dùng nước sạch, nước sau lọc hoặc cấp nước tự động cho bồn chứa, có thể tham khảo thêm dòng van điện từ nước ODE để lựa chọn model phù hợp với điều kiện vận hành thực tế.

Câu hỏi thường gặp về van điện từ ODE cấp nước theo cảm biến mực nước
