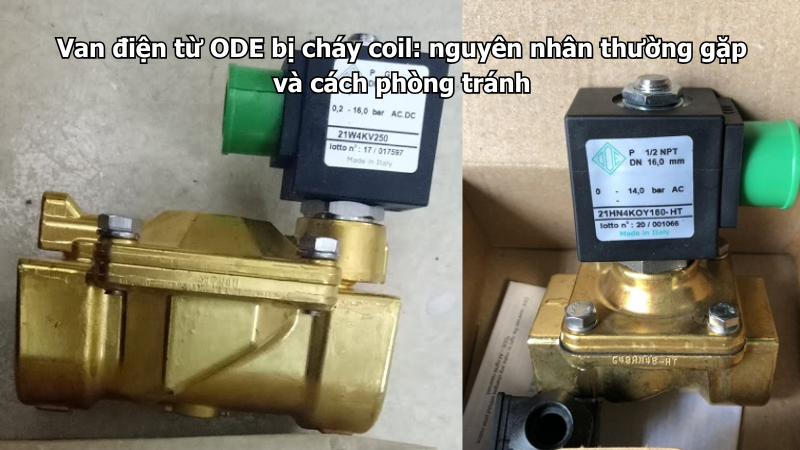

Van điện từ ODE bị cháy coil là lỗi khá thường gặp trong các hệ thống nước, khí nén, hơi nóng, dầu nhẹ, máy móc tự động, tủ điều khiển hoặc dây chuyền công nghiệp. Coil là bộ phận nhận điện để tạo lực từ điều khiển van đóng mở. Khi coil bị cháy, van có thể không hoạt động, không mở, không đóng theo tín hiệu, có mùi khét, nóng bất thường hoặc mất hoàn toàn khả năng điều khiển.
Lỗi cháy coil không chỉ do bản thân coil kém chất lượng. Trong nhiều trường hợp, nguyên nhân đến từ việc cấp sai điện áp, nhầm AC/DC, nguồn điện chập chờn, nước vào đầu điện, đấu nối sai, lõi van bị kẹt khiến coil phải hút liên tục hoặc lắp van trong môi trường quá nóng, quá ẩm. Vì vậy, khi coil van điện từ ODE bị cháy, cần kiểm tra nguyên nhân trước khi thay coil mới để tránh lỗi lặp lại.
Bạn có thể tham khảo thêm các dòng van điện từ ODE đang được phân phối tại ODEVN để lựa chọn đúng model, đúng điện áp coil và đúng môi trường sử dụng cho hệ thống thực tế.
Coil van điện từ ODE là gì?
Coil van điện từ ODE là cuộn điện dùng để tạo từ trường khi được cấp điện. Từ trường này sẽ tác động lên lõi van, giúp van chuyển trạng thái đóng hoặc mở tùy theo kiểu van thường đóng hay thường mở.
Với van thường đóng, khi chưa cấp điện thì van đóng. Khi coil nhận điện đúng điện áp, lõi van được hút lên và van mở cho lưu chất đi qua. Khi ngắt điện, lò xo đưa lõi van về vị trí ban đầu để đóng van lại.
Coil là bộ phận điện nên rất nhạy với điện áp, độ ẩm, nhiệt độ và cách đấu nối. Nếu các yếu tố này không đúng, coil có thể nóng bất thường, kêu rè, hút yếu hoặc cháy sau một thời gian sử dụng.
Dấu hiệu nhận biết van điện từ ODE bị cháy coil
Dấu hiệu dễ nhận biết nhất là van không hoạt động dù đã cấp điện. Khi cấp điện, van không có tiếng hút, không chuyển trạng thái và lưu chất không đi qua hoặc không ngắt như bình thường.
Một dấu hiệu khác là coil có mùi khét, vỏ coil bị nóng bất thường, đổi màu, nứt, biến dạng hoặc có dấu hiệu cháy xém. Nếu chạm gần coil thấy nhiệt quá cao so với bình thường, cần ngắt điện để kiểm tra ngay.
Một số trường hợp coil chưa cháy hoàn toàn nhưng đã yếu. Khi đó van có thể kêu rè, hút không dứt khoát, lúc chạy lúc không hoặc phải cấp điện nhiều lần mới hoạt động. Đây là dấu hiệu nên kiểm tra sớm trước khi coil hỏng nặng hơn.
Nguyên nhân 1: Cấp sai điện áp coil
Cấp sai điện áp là nguyên nhân phổ biến và nguy hiểm nhất khiến van điện từ ODE bị cháy coil. Mỗi coil được thiết kế cho một mức điện áp cụ thể như 24V, 110V, 220V hoặc mức khác tùy model.
Nếu coil 24V bị cấp nhầm 220V, coil có thể nóng rất nhanh và cháy trong thời gian ngắn. Nếu coil 220V nhưng chỉ được cấp 24V, van có thể không hút hoặc hút yếu, gây kêu rè và hoạt động không ổn định.
Trước khi đấu điện, cần kiểm tra tem coil và nguồn cấp thực tế. Không nên chọn coil theo cảm tính, theo màu dây hoặc theo thói quen lắp đặt trước đó. Khi thay coil, cần đối chiếu đúng điện áp cũ và nguồn điện trong tủ điều khiển.
Nguyên nhân 2: Nhầm AC và DC
Ngoài điện áp, người dùng cần phân biệt đúng AC và DC. Đây là lỗi rất hay gặp khi sử dụng coil 24V trong tủ điều khiển tự động. Cùng là 24V nhưng 24V AC và 24V DC là hai loại nguồn khác nhau.
Nếu coil yêu cầu 24V DC nhưng lại cấp 24V AC, coil có thể kêu rè, nóng, hút yếu hoặc nhanh hỏng. Ngược lại, coil AC nếu cấp sai nguồn DC cũng có thể hoạt động không đúng.
Vì vậy, khi chọn hoặc thay coil van điện từ ODE, cần đọc đủ cả mức điện áp và loại dòng điện. Không nên chỉ nhìn con số 24V hoặc 220V mà bỏ qua ký hiệu AC/DC.
Nguyên nhân 3: Nguồn điện yếu hoặc chập chờn
Nguồn điện không ổn định cũng có thể làm coil nhanh hỏng. Khi điện áp cấp vào coil bị sụt, chập chờn hoặc tiếp xúc không đều, coil có thể hút không dứt khoát. Lõi van rung liên tục, coil phát tiếng rè và sinh nhiệt nhiều hơn bình thường.
Lỗi này thường gặp ở hệ thống dùng dây dẫn quá dài, tiết diện dây nhỏ, đầu nối lỏng, relay tiếp xúc kém hoặc bộ nguồn 24V không đủ công suất. Nếu nhiều van điện từ cùng hoạt động trên một bộ nguồn yếu, điện áp có thể bị tụt khi các coil hút đồng thời.
Cách kiểm tra đúng là đo điện áp tại đầu coil khi van đang hoạt động, không chỉ đo điện áp trong tủ khi chưa tải. Nếu điện áp tại coil thấp hơn nhiều so với yêu cầu, cần xử lý nguồn, dây dẫn hoặc relay trước khi thay coil mới.
Nguyên nhân 4: Nước vào đầu điện hoặc coil bị ẩm
Van điện từ ODE lắp ngoài trời, trong phòng bơm, khu rửa, hệ thống tưới, rửa xe hoặc khu vực ẩm rất dễ gặp lỗi nước vào đầu điện. Khi nước mưa, nước phun hoặc hơi ẩm lọt vào giắc điện, coil có thể bị chập, oxy hóa đầu nối hoặc cháy.
Đây là lỗi thường gặp khi đầu nối không kín, dây điện đi không đúng hướng, hộp che không tốt hoặc người dùng bọc tạm bằng băng keo nhưng không chống nước lâu dài.
Để phòng tránh, cần bảo vệ giắc điện, dùng hộp che phù hợp, không để nước chảy theo dây vào đầu coil và không để coil bị ngập nước. Nếu coil đã vào nước, nên kiểm tra kỹ trước khi cấp điện lại.
Nguyên nhân 5: Lõi van bị kẹt làm coil phải hút lâu
Coil có nhiệm vụ tạo lực hút để kéo lõi van. Nếu lõi van bị kẹt do cặn, rỉ sét, mạt hàn, dầu bẩn hoặc lưu chất bám dính, coil có thể phải làm việc trong trạng thái không bình thường. Khi coil hút nhưng lõi không di chuyển dứt khoát, coil dễ nóng và giảm tuổi thọ.
Lỗi này thường gặp trong hệ thống nước có cặn, khí nén có dầu bẩn, hơi nóng có rỉ sét hoặc dầu nhẹ có tạp chất. Người dùng có thể thấy van kêu rè, mở chậm, đóng không kín hoặc lúc chạy lúc không trước khi coil cháy hẳn.
Nếu coil bị cháy, không nên chỉ thay coil mới. Cần kiểm tra lõi van, màng van, bề mặt làm kín và lọc trước van. Nếu nguyên nhân kẹt lõi chưa được xử lý, coil mới vẫn có thể tiếp tục cháy.
Nguyên nhân 6: Coil phải cấp điện liên tục quá lâu
Một số coil có thể làm việc trong thời gian dài, nhưng điều này vẫn cần phù hợp với thiết kế và điều kiện tản nhiệt thực tế. Nếu coil phải cấp điện liên tục nhiều giờ trong môi trường nóng, bí khí hoặc gần nguồn nhiệt, nhiệt tích tụ có thể làm coil nhanh xuống cấp.
Lỗi này thường gặp khi chọn sai kiểu van. Ví dụ, hệ thống cần mở nước liên tục trong thời gian dài nhưng lại dùng van thường đóng, khiến coil phải cấp điện liên tục để giữ trạng thái mở. Trong một số trường hợp, chọn van thường mở có thể hợp lý hơn nếu trạng thái vận hành chính là mở liên tục và chỉ đóng khi có tín hiệu.
Vì vậy, khi chọn van điện từ ODE, cần xác định van sẽ mở trong thời gian ngắn theo chu kỳ hay phải giữ điện liên tục trong nhiều giờ.
Nguyên nhân 7: Coil bị hấp nhiệt từ môi trường xung quanh
Coil có thể bị nóng hơn bình thường nếu lắp gần đường hơi nóng, nước nóng, lò nhiệt, máy móc phát nhiệt hoặc khu vực nắng gắt ngoài trời. Khi nhiệt môi trường cao cộng với nhiệt sinh ra trong coil, tuổi thọ coil có thể giảm nhanh.
Với hệ thống hơi nóng hoặc nước nóng, cần chú ý vị trí lắp coil. Không nên để coil bị hấp nhiệt trực tiếp quá mạnh hoặc đặt trong hộp kín không thoát nhiệt. Nếu phải lắp trong môi trường nóng, cần chọn model phù hợp và bố trí thông thoáng.
Bảng nguyên nhân van điện từ ODE bị cháy coil
| Hiện tượng quan sát | Nguyên nhân có thể gặp | Cách kiểm tra ban đầu |
|—|—|
| Coil cháy ngay khi cấp điện | Cấp sai điện áp, đặc biệt cấp 220V cho coil 24V | Kiểm tra tem coil và nguồn cấp |
| Coil kêu rè rồi nóng | Nhầm AC/DC hoặc nguồn yếu | Đo điện áp và loại nguồn thực tế |
| Coil nóng bất thường | Lõi van kẹt, coil hút không dứt khoát | Kiểm tra lõi van, cặn bẩn, áp lực |
| Coil cháy sau mưa hoặc rửa máy | Nước vào đầu điện, giắc không kín | Kiểm tra giắc, dây, hộp che |
| Coil cháy sau thời gian dài chạy | Cấp điện liên tục, tản nhiệt kém | Kiểm tra chu kỳ hoạt động và vị trí lắp |
| Coil mới thay lại cháy | Chưa xử lý nguyên nhân gốc | Kiểm tra nguồn, lõi van, môi trường |
| Van lúc chạy lúc không | Dây lỏng, relay kém, tiếp xúc chập chờn | Kiểm tra đầu nối, relay, terminal |
| Coil nóng do môi trường | Gần nguồn nhiệt, nắng gắt, hộp kín | Kiểm tra vị trí lắp và thoát nhiệt |
Checklist kiểm tra khi van điện từ ODE bị cháy coil
| Hạng mục cần kiểm tra | Nội dung cần xác nhận |
|---|---|
| Điện áp coil | Coil đang dùng 24V, 110V, 220V hay mức khác |
| AC/DC | Nguồn cấp có đúng loại AC hoặc DC không |
| Điện áp thực tế | Đo điện áp tại đầu coil khi cấp lệnh |
| Bộ nguồn | Bộ nguồn có đủ công suất nếu dùng coil 24V không |
| Relay | Tiếp điểm relay có đóng dứt khoát và không chập chờn không |
| Dây dẫn | Dây có lỏng, hở, oxy hóa hoặc quá nhỏ không |
| Đầu điện | Giắc coil có bị nước vào, ẩm hoặc cháy xém không |
| Lõi van | Lõi có bị kẹt do cặn, rỉ, dầu bẩn hoặc mạt hàn không |
| Áp lực | Áp lực có phù hợp với model van không |
| Môi trường | Coil có bị nắng, hơi nóng, nước mưa hoặc nước rửa tác động không |
| Chu kỳ hoạt động | Coil có phải cấp điện liên tục quá lâu không |
Cách xử lý khi coil van điện từ ODE bị cháy
Khi phát hiện coil bị cháy, cần ngắt điện ngay. Không nên tiếp tục cấp điện thử nhiều lần vì có thể làm hỏng thêm tủ điều khiển, relay hoặc dây dẫn.
Sau đó, cần kiểm tra tem coil để xác định điện áp và AC/DC. Tiếp theo, đo nguồn cấp thực tế từ tủ điều khiển. Nếu nguồn sai, cần sửa phần điện trước khi lắp coil mới.
Cần kiểm tra đầu nối điện có bị nước vào, cháy xém hoặc oxy hóa không. Nếu có, cần làm lại đầu nối, chống nước và che chắn tốt hơn.
Tiếp theo, kiểm tra phần cơ khí của van. Nếu lõi van bị kẹt, cặn bẩn hoặc màng van hỏng, cần vệ sinh hoặc thay phụ kiện trước khi thay coil. Không nên lắp coil mới vào một van đang bị kẹt lõi.
Cách phòng tránh cháy coil van điện từ ODE
Để phòng tránh cháy coil, việc đầu tiên là chọn đúng điện áp ngay từ lúc mua. Cần xác nhận rõ hệ thống dùng 24V hay 220V, AC hay DC.
Thứ hai, cần đảm bảo nguồn điện ổn định. Với tủ điều khiển 24V, bộ nguồn phải đủ công suất cho toàn bộ coil và thiết bị dùng chung. Dây dẫn phải chắc, đầu nối không lỏng và relay phải phù hợp tải.
Thứ ba, cần bảo vệ coil khỏi nước và độ ẩm. Với van lắp ngoài trời, khu rửa, phun sương, tưới cây hoặc phòng bơm, nên có hộp che và đầu nối kín.
Thứ tư, cần giữ van sạch. Với nước có cặn nên lắp lọc Y trước van. Với khí nén nên có lọc khí và tách nước. Với hơi nóng nên xử lý nước ngưng và rỉ sét trong đường ống.
Thứ năm, cần chọn đúng kiểu van theo thời gian hoạt động. Nếu hệ thống cần mở liên tục nhiều giờ, cần kiểm tra xem dùng van thường đóng có phù hợp không, vì coil sẽ phải cấp điện liên tục để giữ van mở.
Khi nào chỉ cần thay coil, khi nào phải thay cả van?
Chỉ nên thay coil khi thân van, lõi van, màng van và gioăng vẫn còn tốt. Nếu coil cháy do cấp sai điện áp nhưng phần cơ khí van không hỏng, thay coil đúng loại có thể giúp van hoạt động lại bình thường.
Cần kiểm tra hoặc thay cả bộ van nếu thân van bị ăn mòn, lõi van kẹt nặng, màng van rách, gioăng chai, van rò hoặc đã cháy coil nhiều lần dù thay coil mới. Khi nguyên nhân gốc nằm ở thân van hoặc điều kiện vận hành, thay riêng coil chỉ là xử lý tạm thời.
Nếu cần thay riêng phần điện điều khiển, người dùng có thể tham khảo thêm cuộn coil van điện từ ODE để lựa chọn đúng điện áp và đúng loại phù hợp với model đang sử dụng.
