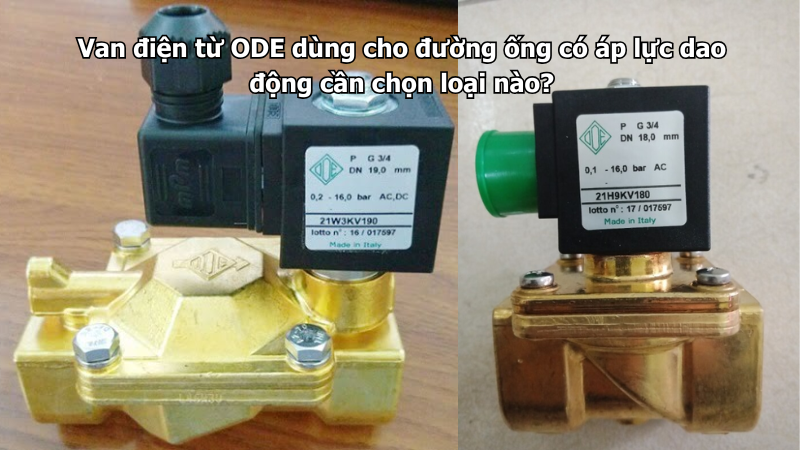

Van điện từ ODE dùng cho đường ống có áp lực dao động cần được chọn kỹ hơn so với hệ thống có áp lực ổn định. Khi áp lực thay đổi liên tục, van có thể gặp các lỗi như mở không đều, đóng không kín, rung, kêu rè, rò nước sau khi đóng, nhanh hỏng màng van hoặc làm coil nóng bất thường nếu model không phù hợp.

Tình trạng áp lực dao động thường gặp ở hệ thống dùng bơm tăng áp, bơm đóng ngắt liên tục, đường ống cấp nước nhà xưởng, hệ thống chiller, hệ thống rửa xe, tưới tự động, cấp nước tòa nhà, khí nén hoặc các dây chuyền công nghiệp có nhiều nhánh đóng mở cùng lúc. Vì vậy, khi chọn van điện từ ODE, người dùng cần kiểm tra đúng dải áp lực, kiểu tác động, lưu lượng, vật liệu gioăng, điện áp coil và cách bảo vệ van trong quá trình vận hành.

Bạn có thể tham khảo thêm các dòng van điện từ ODE đang được phân phối tại ODEVN để lựa chọn đúng model cho hệ thống nước, khí nén, hơi nóng, dầu nhẹ và các đường ống có điều kiện áp lực thay đổi.

Áp lực dao động trong đường ống là gì?

Áp lực dao động là tình trạng áp suất trong đường ống không giữ ổn định mà tăng giảm theo từng thời điểm. Có lúc áp lực đủ mạnh, có lúc lại tụt xuống thấp, hoặc có thời điểm áp tăng cao đột ngột khi bơm khởi động, khi van khác đóng lại hoặc khi nhiều nhánh sử dụng nước cùng lúc.

Trong thực tế, áp lực dao động có thể xảy ra ở hệ thống bơm tăng áp, bơm cấp nước tự động, đường ống tòa nhà, hệ thống tưới, máy rửa, chiller, nước tuần hoàn, khí nén hoặc hệ thống sản xuất có nhiều thiết bị đóng mở theo chu kỳ.

Với van điện từ, áp lực dao động ảnh hưởng trực tiếp đến khả năng mở và đóng của van. Nếu áp lực thấp hơn yêu cầu tối thiểu, van có thể mở không hết. Nếu áp lực tăng quá cao, van có thể chịu tải lớn, rò rỉ hoặc nhanh hỏng màng van, gioăng làm kín.

Vì sao áp lực dao động dễ làm van điện từ ODE hoạt động không ổn định?

Van điện từ ODE hoạt động dựa trên sự kết hợp giữa lực hút coil, lõi van, màng van hoặc piston và áp lực của lưu chất. Với một số dòng van tác động gián tiếp, áp lực và chênh áp đóng vai trò rất quan trọng để mở màng van chính.

Khi áp lực quá thấp, coil có thể vẫn hút nhưng màng van không mở hết, làm nước hoặc khí đi qua yếu. Khi áp lực tăng đột ngột, van có thể bị rung, đóng mạnh, rò tại bề mặt làm kín hoặc làm màng van nhanh xuống cấp.

Ngoài ra, áp lực dao động còn có thể làm van đóng mở không dứt khoát. Với hệ thống tự động, lỗi này ảnh hưởng trực tiếp đến chu kỳ vận hành, lượng nước cấp, lưu lượng khí, hiệu quả làm mát hoặc độ ổn định của thiết bị phía sau.

Nên chọn loại van điện từ ODE nào cho đường ống áp lực dao động?

Với đường ống có áp lực dao động, nên chọn van điện từ ODE có dải áp lực làm việc phù hợp với cả mức áp thấp nhất và mức áp cao nhất của hệ thống. Không nên chỉ chọn theo áp lực trung bình, vì khi áp tụt hoặc tăng bất thường, van vẫn phải hoạt động ổn định.

Nếu hệ thống thường xuyên áp thấp hoặc áp dao động gần mức thấp, nên ưu tiên dòng van phù hợp áp thấp hoặc van tác động trực tiếp nếu lưu lượng cho phép. Loại này ít phụ thuộc vào chênh áp hơn so với van tác động gián tiếp.

Nếu hệ thống có áp lực cao hoặc bơm tăng áp mạnh, cần chọn model có khả năng chịu áp phù hợp, gioăng và màng van đáp ứng được điều kiện làm việc. Với các hệ thống áp lực cao hơn thông thường, không nên dùng van phổ thông nếu chưa kiểm tra kỹ dải áp lực.

Tiêu chí 1: Xác định áp lực thấp nhất và cao nhất

Khi chọn van điện từ ODE cho đường ống có áp lực dao động, không chỉ cần biết áp lực bình thường mà còn phải xác định áp lực thấp nhất và áp lực cao nhất có thể xảy ra.

Áp lực thấp nhất cho biết van có đủ điều kiện để mở hay không. Nếu áp lực thấp hơn mức yêu cầu của model, van có thể mở yếu, mở chậm hoặc không mở. Điều này đặc biệt quan trọng với van tác động gián tiếp.

Áp lực cao nhất cho biết van có chịu được tải khi hệ thống tăng áp hay không. Nếu áp lực vượt giới hạn, van có thể rò, hỏng màng, hỏng gioăng hoặc giảm tuổi thọ nhanh.

Vì vậy, khi khảo sát hệ thống, nên đo áp lực tại vị trí lắp van trong nhiều trạng thái: khi bơm mới khởi động, khi nhiều nhánh mở, khi một số nhánh đóng và khi hệ thống chạy tải bình thường.

Tiêu chí 2: Chọn kiểu tác động phù hợp

Van điện từ ODE có thể có kiểu tác động trực tiếp hoặc gián tiếp tùy từng dòng model. Với hệ thống áp lực dao động, kiểu tác động là yếu tố rất quan trọng.

Van tác động trực tiếp thường phù hợp hơn với các hệ áp thấp, lưu lượng nhỏ hoặc đường ống cần đóng mở ổn định khi chênh áp không cao. Loại này không phụ thuộc quá nhiều vào áp lực dòng chảy để mở van.

Van tác động gián tiếp thường phù hợp với lưu lượng lớn hơn, nhưng cần có chênh áp tối thiểu. Nếu hệ thống lúc có áp, lúc mất áp hoặc áp thay đổi mạnh, cần kiểm tra kỹ dải áp lực tối thiểu và tối đa của model trước khi chọn.

Không nên chọn van gián tiếp cho hệ thống áp yếu, bồn tự chảy hoặc đường ống có áp lực không ổn định nếu chưa chắc áp lực luôn đủ trong quá trình vận hành.

Tiêu chí 3: Kiểm tra lưu lượng thực tế qua van

Áp lực dao động thường kéo theo lưu lượng thay đổi. Khi áp tăng, lưu lượng qua van có thể lớn hơn. Khi áp tụt, lưu lượng giảm. Nếu chọn van quá nhỏ, hệ thống có thể bị thiếu lưu lượng ở thời điểm áp thấp. Nếu chọn van quá lớn, chi phí tăng và một số hệ áp yếu có thể vận hành không tối ưu.

Người dùng cần xác định lưu lượng tối thiểu mà thiết bị phía sau cần để hoạt động ổn định. Ví dụ, hệ thống làm mát cần đủ nước để giải nhiệt, máy rửa cần đủ nước để phun, khí nén cần đủ lưu lượng cho xi lanh hoặc thiết bị điều khiển.

Không nên chọn DN chỉ theo kích cỡ đường ống. Cần chọn theo lưu lượng thực tế, áp lực thực tế và nhiệm vụ của nhánh đường ống đó.

Tiêu chí 4: Chọn gioăng và màng van phù hợp

Trong hệ thống áp lực dao động, gioăng và màng van phải chịu sự thay đổi tải liên tục. Nếu vật liệu làm kín không phù hợp, van có thể nhanh bị chai, biến dạng, rò hoặc đóng không kín.

Với nước sạch thông thường, việc chọn gioăng đơn giản hơn. Nhưng nếu hệ thống có nước nóng, nước tuần hoàn, dầu nhẹ, khí nén có dầu hoặc hóa chất nhẹ, cần kiểm tra kỹ vật liệu gioăng.

Nếu áp lực dao động mạnh, màng van cũng phải làm việc nhiều hơn. Khi màng van xuống cấp, van có thể đóng mở chậm, rò sau khi đóng hoặc phản hồi không đều. Vì vậy, chọn đúng vật liệu làm kín là yếu tố giúp van bền hơn trong hệ thống áp lực không ổn định.

Tiêu chí 5: Kiểm tra điện áp coil và nguồn điều khiển

Áp lực dao động có thể làm người dùng nhầm tưởng van bị lỗi cơ khí, trong khi thực tế lỗi cũng có thể đến từ coil hoặc nguồn điện. Nếu nguồn điện yếu, sai điện áp, nhầm AC/DC hoặc relay chập chờn, van sẽ hút không dứt khoát, khiến hiện tượng đóng mở càng không ổn định.

Van điện từ ODE có nhiều mức điện áp coil như 24V, 110V, 220V hoặc mức khác tùy model. Cần chọn đúng theo tủ điều khiển, PLC, relay, timer hoặc bộ nguồn thực tế.

Nếu hệ thống dùng coil 24V và nhiều van hoạt động cùng lúc, cần đảm bảo bộ nguồn đủ công suất. Nếu nguồn tụt áp khi nhiều coil hút, van có thể kêu rè, mở yếu hoặc nóng coil.

Tiêu chí 6: Có cần lắp van giảm áp hoặc bình tích áp không?

Nếu áp lực dao động quá mạnh, chỉ chọn van điện từ phù hợp đôi khi chưa đủ. Hệ thống có thể cần thêm van giảm áp, bình tích áp, bộ điều áp, van an toàn hoặc giải pháp ổn định áp trước khi đưa lưu chất vào van.

Với hệ thống nước dùng bơm tăng áp, bình tích áp giúp giảm tình trạng bơm đóng ngắt liên tục và hạn chế áp tăng giảm đột ngột. Với hệ thống khí nén, bộ điều áp giúp giữ áp lực ổn định hơn trước khi cấp vào van điện từ.

Nếu áp lực thường xuyên vượt giới hạn cho phép, không nên cố chọn van lớn hơn hoặc chịu áp cao hơn mà bỏ qua nguyên nhân hệ thống. Cần xử lý dao động áp từ nguồn cấp để toàn bộ đường ống vận hành ổn định hơn.

Tiêu chí 7: Lọc cặn để tránh kẹt van khi áp thay đổi

Khi áp lực dao động, cặn bẩn trong đường ống có thể bị cuốn mạnh hơn vào thân van. Cặn như rỉ sét, mạt hàn, cát, rong rêu, dầu bẩn hoặc tạp chất có thể làm kẹt lõi, nghẹt lỗ pilot hoặc làm van đóng không kín.

Vì vậy, với nước có cặn hoặc hệ thống đường ống cũ, nên lắp lọc Y trước van điện từ ODE. Với khí nén, cần có lọc khí và tách nước. Với hơi nóng, cần chú ý lọc rỉ sét và xử lý nước ngưng.

Lọc bảo vệ van nhưng cũng phải được vệ sinh định kỳ. Nếu lọc nghẹt, áp lực sau lọc sẽ dao động mạnh hơn và có thể làm van hoạt động kém ổn định.

Bảng tiêu chí chọn van điện từ ODE cho áp lực dao động

Checklist chọn van điện từ ODE cho đường ống áp lực dao động

Những lỗi thường gặp khi dùng van điện từ trong hệ áp lực dao động

Lỗi đầu tiên là chọn van theo áp lực trung bình. Hệ thống thực tế có thể tụt áp hoặc tăng áp mạnh hơn mức trung bình rất nhiều. Nếu không tính hai đầu áp lực thấp nhất và cao nhất, van dễ hoạt động không ổn định.

Lỗi thứ hai là dùng van gián tiếp cho hệ áp thấp. Khi áp lực không đủ, van có thể không mở hết hoặc mở chậm.

Lỗi thứ ba là chọn van không đủ khả năng chịu áp cao nhất. Khi bơm tăng áp hoặc hệ thống đóng nhánh đột ngột, áp lực tăng có thể làm van rò hoặc hỏng màng.

Lỗi thứ tư là không xử lý nguồn áp dao động. Nếu bơm đóng ngắt liên tục hoặc khí nén không có bộ điều áp, van điện từ sẽ phải chịu tải thay đổi liên tục.

Lỗi thứ năm là không lắp lọc. Cặn bẩn kết hợp với áp lực thay đổi dễ làm van kẹt, đóng không kín hoặc rò sau khi đóng.

Lưu ý khi lắp đặt van điện từ ODE cho hệ áp lực dao động

Khi lắp van điện từ ODE, cần lắp đúng chiều dòng chảy theo mũi tên trên thân van. Nếu lắp ngược chiều, van có thể không mở, không đóng kín hoặc càng dễ bị lỗi khi áp lực thay đổi.

Nên bố trí đồng hồ áp trước hoặc gần vị trí van nếu hệ thống thường xuyên gặp dao động áp. Việc này giúp kỹ thuật dễ kiểm tra khi van hoạt động bất thường.

Nếu nước có cặn, cần lắp lọc trước van và vệ sinh định kỳ. Nếu áp lực tăng cao đột ngột, nên kiểm tra thêm van giảm áp, bình tích áp hoặc thiết bị ổn định áp.

Phần coil cần được đấu đúng điện áp, đúng AC/DC và nguồn phải ổn định. Khi áp lực dao động làm van rung hoặc kêu, cũng cần kiểm tra nguồn điện để tránh nhầm nguyên nhân.

Nên chọn loại nào cho đường ống có áp lực dao động?

Nếu áp lực dao động nhưng vẫn nằm trong dải làm việc ổn định của van, có thể chọn van điện từ ODE đúng môi trường sử dụng, đúng DN, đúng áp lực và đúng điện áp coil.

Nếu áp lực có lúc tụt thấp, nên ưu tiên van phù hợp áp thấp hoặc tác động trực tiếp nếu lưu lượng cho phép. Nếu áp lực có lúc tăng cao, cần chọn model có dải áp lực chịu được mức cao nhất và cân nhắc thiết bị giảm áp, ổn áp.

Nếu hệ thống áp lực cao hoặc bơm tăng áp mạnh, người dùng có thể tham khảo thêm dòng van điện từ áp suất cao ODE để lựa chọn model phù hợp hơn với điều kiện vận hành thực tế.
