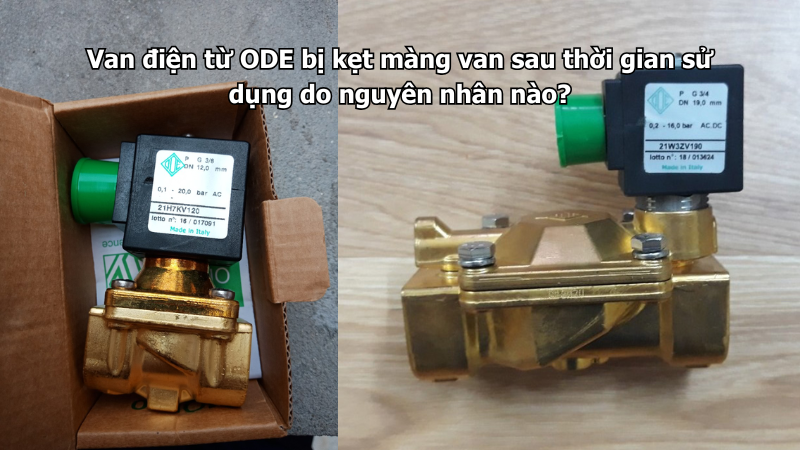

Màng van là bộ phận quan trọng trong nhiều dòng van điện từ, đặc biệt với các dòng van màng dùng cho nước, khí hoặc môi chất thông thường. Sau một thời gian vận hành, màng van có thể bị kẹt, đóng mở không linh hoạt, mở không hết, đóng không kín hoặc làm van hoạt động chập chờn.
Với Van điện từ ODE, tình trạng kẹt màng van thường không xuất hiện ngẫu nhiên. Nguyên nhân phổ biến là cặn bẩn trong nước, lỗ pilot bị tắc, áp suất không phù hợp, nước có hóa chất, màng bị chai cứng, xung áp, lắp sai chiều hoặc hệ thống không được vệ sinh định kỳ.
Màng van trong van điện từ ODE có vai trò gì?
Màng van là bộ phận đóng mở dòng chảy bên trong thân van. Khi coil nhận điện, lõi từ thay đổi trạng thái, áp suất phía trên và dưới màng thay đổi, từ đó màng nâng lên hoặc hạ xuống để mở hoặc đóng van.
Màng van có nhiệm vụ:
- Đóng kín dòng môi chất khi van ngắt.
- Mở đường lưu chất khi van nhận tín hiệu.
- Hỗ trợ van làm việc theo chênh áp.
- Giữ độ kín tại cửa van.
- Giúp van đóng mở ổn định.
- Hạn chế rò nước, rò khí qua cửa van.
- Phối hợp với lỗ pilot, lò xo và lõi từ.
Nếu màng bị kẹt, toàn bộ hoạt động đóng mở của van sẽ bị ảnh hưởng, dù coil vẫn còn tốt.
Dấu hiệu van ODE bị kẹt màng van
Khi màng van bị kẹt, biểu hiện có thể khác nhau tùy mức độ kẹt và trạng thái van.
Các dấu hiệu thường gặp gồm:
- Coil có điện nhưng van không mở.
- Van mở chậm hơn bình thường.
- Nước ra yếu dù van đã mở.
- Van đóng không kín.
- Sau khi ngắt điện vẫn còn nước rò.
- Van phải đóng mở vài lần mới hoạt động.
- Van phát tiếng rung hoặc tiếng rè.
- Lưu lượng sau van không ổn định.
- Áp suất sau van dao động.
- Van hoạt động tốt lúc đầu nhưng lỗi sau một thời gian.
- Tháo ra thấy màng bám cặn, biến dạng hoặc chai cứng.
Nếu coil vẫn hút bình thường nhưng dòng nước không ổn định, cần kiểm tra màng van và lỗ pilot trước khi kết luận coil hỏng.
Cặn bẩn trong nước là nguyên nhân phổ biến nhất
Cặn bẩn là nguyên nhân rất thường gặp khiến màng van bị kẹt. Cát mịn, rỉ sét, mạt kim loại, băng tan, keo ren, cặn đá vôi hoặc bùn nhỏ có thể lọt vào thân van và bám quanh màng.
Cặn bẩn có thể làm:
- Màng van không nâng lên được.
- Màng van không hạ xuống kín được.
- Lỗ pilot bị tắc.
- Bề mặt làm kín bị xước.
- Van đóng không kín.
- Van mở yếu.
- Van rò nước sau khi đóng.
- Màng bị mài mòn theo thời gian.
Với đường nước giếng, nước tuần hoàn, nước sau bồn chứa hoặc đường ống thép cũ, rủi ro cặn bẩn càng cao.
Không lắp bộ lọc trước van
Nếu hệ thống không có bộ lọc trước van, toàn bộ cặn trong đường ống sẽ đi thẳng vào thân van. Khi đó màng van rất dễ bị kẹt, nhất là sau một thời gian vận hành.
Không lắp lọc có thể gây:
- Cặn kẹt dưới màng.
- Lỗ nhỏ trên màng bị tắc.
- Lõi từ bám bẩn.
- Van mở chậm.
- Van đóng không kín.
- Màng nhanh mòn.
- Van phải tháo vệ sinh thường xuyên.
- Hỏng lặp lại sau khi đã thay màng.
Với van điện từ dùng cho nước, bộ lọc trước van là hạng mục nên có, không nên bỏ để tiết kiệm chi phí ban đầu.
Lỗ pilot bị tắc
Với nhiều dòng van điện từ dạng màng, lỗ pilot đóng vai trò cân bằng và xả áp để màng van nâng lên hoặc hạ xuống. Nếu lỗ này bị tắc do cặn, van có thể không mở hoặc không đóng đúng cách.
Dấu hiệu lỗ pilot bị tắc gồm:
- Coil vẫn có tiếng hút nhưng van không mở.
- Van mở rất chậm.
- Van mở không hết hành trình.
- Nước sau van yếu.
- Van đóng không kín sau khi ngắt điện.
- Vệ sinh màng xong van hoạt động lại.
- Lỗi lặp lại nếu nước vẫn còn cặn.
Khi vệ sinh van, cần kiểm tra kỹ lỗ pilot nhưng không được dùng vật nhọn làm rộng hoặc làm biến dạng lỗ này.
Màng van bị chai cứng sau thời gian sử dụng
Màng van thường làm từ vật liệu đàn hồi. Sau thời gian dài làm việc, nhất là trong môi trường nhiệt, áp suất hoặc hóa chất không phù hợp, màng có thể bị chai cứng, mất đàn hồi và không còn phản ứng tốt.
Màng chai cứng có thể gây:
- Van mở chậm.
- Van đóng không kín.
- Màng không áp sát đế van.
- Màng không nâng lên linh hoạt.
- Van bị rò khi áp suất thay đổi.
- Màng nứt hoặc biến dạng.
- Van hoạt động không đều giữa các chu kỳ.
Nếu màng đã chai, vệ sinh chỉ giúp tạm thời. Trường hợp này thường cần thay màng đúng model.
Chọn sai vật liệu màng với môi chất
Không phải loại màng nào cũng phù hợp với mọi môi chất. Nếu dùng sai vật liệu, màng có thể trương, cứng, nứt, mềm nhũn hoặc biến dạng sau một thời gian.
Một số trường hợp dễ làm màng hỏng:
| Điều kiện làm việc | Rủi ro với màng van |
|---|---|
| Nước nóng | Màng nhanh chai, mất đàn hồi |
| Hơi nóng | Màng dễ cứng, nứt hoặc biến dạng |
| Hóa chất tẩy rửa | Màng có thể bị ăn mòn hoặc mềm |
| Nước có clo cao | Màng nhanh lão hóa nếu vật liệu không phù hợp |
| Nước tuần hoàn có phụ gia | Cần kiểm tra tương thích vật liệu |
| Dầu nhẹ hoặc dung môi | Màng nước thông thường có thể trương |
| Nước nhiều cặn | Màng bị xước và kẹt |
Khi chọn van, cần xác định môi chất thực tế chứ không chỉ nói chung là “nước”.
Áp suất làm việc không phù hợp
Áp suất ảnh hưởng trực tiếp đến khả năng nâng và hạ của màng van. Nếu áp suất quá thấp, một số dòng van màng gián tiếp có thể không mở ổn định. Nếu áp suất quá cao, màng có thể bị ép mạnh, biến dạng hoặc nhanh xuống cấp.
Áp suất không phù hợp có thể gây:
- Van không mở dù coil có điện.
- Van mở không hết.
- Van rung khi mở.
- Màng bị ép biến dạng.
- Van đóng quá mạnh.
- Màng nhanh rách.
- Van rò sau một thời gian.
- Lưu lượng qua van không ổn định.
Cần kiểm tra áp suất tại đúng vị trí lắp van, không chỉ nhìn áp suất tại bơm hoặc nguồn cấp.
Chênh áp không đủ
Một số dòng van điện từ ODE dạng màng gián tiếp cần có chênh áp tối thiểu giữa đầu vào và đầu ra để hoạt động ổn định. Nếu chênh áp không đủ, màng van không nâng lên đúng cách và dễ bị hiểu nhầm là kẹt màng.
Chênh áp thấp thường gặp khi:
- Cấp nước từ bồn đặt thấp.
- Đường ống áp yếu.
- Hệ thống tuần hoàn kín.
- Áp trước và sau van gần cân bằng.
- Đầu ra bị áp ngược.
- Van lắp ở vị trí không phù hợp.
- Bộ lọc hoặc đường ống gây tụt áp lớn.
Dấu hiệu là coil vẫn hoạt động nhưng nước qua van yếu hoặc van chỉ mở tốt khi áp đầu vào tăng lên.
Xung áp và búa nước làm màng nhanh hỏng
Van điện từ đóng nhanh có thể tạo búa nước, đặc biệt trên hệ thống có bơm, đường ống dài, nhiều co cút hoặc lưu lượng lớn. Xung áp lặp lại nhiều lần làm màng van bị va đập mạnh, nhanh mỏi, nhanh rách hoặc kẹt.
Dấu hiệu có xung áp gồm:
- Đường ống kêu đập khi van đóng.
- Đồng hồ áp dao động mạnh.
- Màng van nhanh hỏng dù nước khá sạch.
- Van rò lại sau khi thay màng.
- Đầu nối thường xuyên rò.
- Van một chiều đóng mạnh.
- Đường ống rung sau mỗi lần đóng mở.
Nếu không xử lý búa nước, việc thay màng mới chỉ là xử lý phần ngọn.
Nước có cặn đá vôi hoặc cáu cặn
Nước cứng, nước nóng hoặc nước tuần hoàn lâu ngày dễ tạo cáu cặn. Cặn đá vôi có thể bám trên màng, lỗ pilot và bề mặt làm kín, khiến màng bị kẹt hoặc đóng không kín.
Dấu hiệu nước có cáu cặn:
- Có mảng trắng trong thân van.
- Bộ lọc bám cặn cứng.
- Đầu phun hay bị tắc.
- Van rò sau thời gian dùng nước nóng.
- Màng có lớp cặn bám.
- Đường nước nhỏ bị nghẹt.
- Thiết bị trao đổi nhiệt giảm hiệu quả.
Với nước cứng, nên có phương án xử lý nước, vệ sinh lọc và kiểm tra van định kỳ.
Hóa chất hoặc phụ gia làm màng bị biến dạng
Trong nhiều hệ thống, nước không còn là nước sạch đơn thuần. Nước có thể chứa chất tẩy rửa, phụ gia chống rỉ, clo, glycol, chất chống cáu cặn, kiềm nhẹ hoặc axit nhẹ. Nếu vật liệu màng không tương thích, màng có thể biến dạng và kẹt.
Màng bị hóa chất ảnh hưởng có thể có dấu hiệu:
- Màng trương to.
- Màng mềm bất thường.
- Màng nứt bề mặt.
- Màng bị co lại.
- Màng đổi màu.
- Màng dính vào bề mặt làm kín.
- Van rò chỉ sau thời gian ngắn.
- Màng mới thay cũng nhanh hỏng.
Khi hệ thống có hóa chất, cần cung cấp tên hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc để chọn vật liệu phù hợp.
Nhiệt độ môi chất quá cao
Nhiệt độ cao làm màng van lão hóa nhanh. Với nước nóng, hơi nóng hoặc nước hồi từ thiết bị gia nhiệt, màng có thể bị chai, cứng hoặc biến dạng nếu vật liệu không phù hợp.
Nhiệt độ cao thường gặp ở:
- Đường nước nóng.
- Đường hơi nóng.
- Đường hồi từ khuôn.
- Hệ thống rửa nước nóng.
- Hệ thống làm mát máy đùn, máy ép.
- Bộ trao đổi nhiệt.
- Khu vực gần lò sấy hoặc buồng gia nhiệt.
Cần kiểm tra nhiệt độ cao nhất trong thực tế, không chỉ nhiệt độ trung bình.
Van đóng mở quá nhiều lần
Mỗi lần van đóng mở, màng van chịu một chu kỳ nâng, hạ, ép kín và nhả áp. Nếu van hoạt động với tần suất quá cao, màng sẽ nhanh mỏi, nhanh mòn và dễ kẹt hơn.
Tần suất cao thường gặp trong:
- Hệ thống rửa tự động.
- Hệ thống cấp nước theo cảm biến.
- Hệ thống xả nước theo chu kỳ.
- Máy rửa công nghiệp.
- Hệ thống làm mát theo nhiệt độ.
- Hệ thống định lượng nước.
- Hệ thống rửa lọc tự động.
Nếu van đóng mở liên tục ngoài ý muốn do cảm biến dao động hoặc PLC cài sai, cần xử lý điều khiển trước, không chỉ thay màng.
Tín hiệu điều khiển chập chờn làm màng va đập liên tục
Khi tín hiệu coil không ổn định, van có thể mở đóng liên tục trong thời gian ngắn. Điều này làm màng van va đập nhiều lần, dễ mỏi và dễ kẹt.
Nguyên nhân tín hiệu chập chờn gồm:
- Relay tiếp xúc kém.
- Cảm biến mức dao động.
- Cảm biến áp suất đặt sai vị trí.
- Ngưỡng mở và đóng quá sát nhau.
- Thiếu độ trễ điều khiển.
- Nguồn coil sụt áp.
- Dây giắc lỏng.
- Nhiễu điện từ từ motor hoặc biến tần.
Nếu nghe van kêu tạch tạch liên tục, cần kiểm tra phần điều khiển ngay.
Lắp sai chiều dòng chảy
Van điện từ ODE có mũi tên chỉ chiều dòng chảy trên thân. Nếu lắp ngược, áp lực tác động lên màng không đúng thiết kế, khiến van khó mở, đóng không kín hoặc màng bị ép lệch.
Lắp sai chiều có thể gây:
- Coil có điện nhưng van không mở.
- Van mở yếu.
- Van rung.
- Van rò sau khi đóng.
- Màng bị biến dạng.
- Màng bị kẹt lệch.
- Lưu lượng qua van không đúng.
Khi van bị kẹt màng, nên kiểm tra chiều lắp trước khi tháo sâu vào bên trong.
Đường ống kéo lệch làm màng chịu lực không đều
Nếu thân van bị kéo lệch do đường ống không thẳng hàng, lực cơ khí có thể làm mặt ghép và màng bên trong chịu lực không đều. Lâu ngày, màng dễ bị kẹt hoặc đóng không kín.
Các lỗi lắp đặt thường gặp:
- Dùng van để kéo hai đoạn ống lệch nhau.
- Không có giá đỡ đường ống.
- Ống mềm treo trọng lượng van.
- Siết ren quá lực.
- Siết lệch ren.
- Đường ống rung mạnh.
- Van bị va đập trong quá trình vận hành.
Van cần được lắp trên đoạn ống ổn định, không bị xoắn, kéo hoặc rung mạnh.
Băng tan, keo ren hoặc mạt thi công lọt vào van
Sau khi thi công đường ống, băng tan, keo ren, mạt cắt ống hoặc bụi hàn có thể còn bên trong tuyến ống. Khi cấp nước, các dị vật này bị cuốn vào van và làm kẹt màng.
Rủi ro thường gặp:
- Van lỗi ngay sau khi lắp mới.
- Van hoạt động vài lần rồi kẹt.
- Lỗ pilot bị bịt bởi mảnh băng tan.
- Màng đóng không kín do dị vật.
- Lõi từ bị kẹt bởi mạt nhỏ.
- Van phải tháo vệ sinh nhiều lần.
Trước khi lắp van điện từ, nên súc rửa đường ống và tránh để băng tan thừa lấn vào lòng ống.
Không vệ sinh định kỳ
Van điện từ lắp lâu ngày trong môi trường nước có cặn hoặc nước tuần hoàn cần được vệ sinh định kỳ. Nếu để cặn tích tụ quá lâu, màng van dễ bị kẹt cứng và khó phục hồi.
Nên vệ sinh định kỳ khi:
- Nước có cặn.
- Nước tuần hoàn nhiều vòng.
- Van dùng cho máy rửa.
- Van dùng cho hệ thống làm mát.
- Van dùng cho nước giếng.
- Van lắp sau đường ống thép cũ.
- Van hoạt động với tần suất cao.
- Hệ thống từng có lỗi rò hoặc kẹt van.
Bảo dưỡng sớm thường rẻ hơn nhiều so với dừng máy đột xuất.
Cách kiểm tra khi nghi màng van bị kẹt
Khi van ODE có dấu hiệu kẹt màng, nên kiểm tra theo thứ tự để tránh thay sai phụ kiện.
Có thể kiểm tra:
- Kiểm tra điện áp cấp cho coil.
- Kiểm tra coil có hút không.
- Kiểm tra chiều mũi tên trên thân van.
- Kiểm tra áp suất và chênh áp.
- Kiểm tra bộ lọc trước van.
- Khóa van tay và xả áp trước khi tháo.
- Tháo nắp van theo đúng kỹ thuật.
- Quan sát màng có cặn, rách, chai hay biến dạng không.
- Kiểm tra lỗ pilot có bị tắc không.
- Kiểm tra bề mặt làm kín.
- Vệ sinh nhẹ bằng cách phù hợp.
- Lắp lại đúng vị trí và chạy thử nhiều chu kỳ.
Không nên dùng vật sắc chọc mạnh vào lỗ pilot hoặc cạo xước bề mặt làm kín.
Khi nào cần thay màng van?
Nếu màng chỉ bám cặn nhẹ, vệ sinh có thể giúp van hoạt động lại. Nhưng nếu màng đã rách, chai, trương hoặc biến dạng thì nên thay mới.
Nên thay màng van khi:
- Màng bị rách.
- Màng bị nứt.
- Màng bị chai cứng.
- Màng bị trương do hóa chất.
- Màng bị biến dạng.
- Màng mất đàn hồi.
- Van vẫn rò sau khi vệ sinh.
- Van mở không ổn định dù đã làm sạch.
- Lỗ pilot trên màng bị hỏng.
- Màng không đúng vật liệu với môi chất.
Phụ kiện thay thế cần đúng model ODE, đúng kích thước và đúng vật liệu.
Cách phòng tránh kẹt màng van
Để hạn chế kẹt màng van ODE, cần xử lý từ chất lượng nước, áp suất, lắp đặt và bảo dưỡng.
Nên thực hiện:
- Lắp bộ lọc trước van.
- Súc rửa đường ống trước khi lắp.
- Chọn đúng vật liệu màng và gioăng.
- Kiểm tra áp suất thực tế.
- Kiểm tra chênh áp tối thiểu.
- Xử lý xung áp nếu có.
- Lắp đúng chiều dòng chảy.
- Cố định đường ống chắc chắn.
- Không để băng tan lọt vào lòng ống.
- Cài độ trễ nếu van điều khiển theo cảm biến.
- Vệ sinh bộ lọc định kỳ.
- Kiểm tra màng van khi có dấu hiệu rò hoặc mở chậm.
Điểm quan trọng là phải xử lý nguyên nhân gốc, không chỉ tháo van vệ sinh rồi lắp lại.
Thông tin cần cung cấp khi cần tư vấn
Để xác định đúng nguyên nhân van điện từ ODE bị kẹt màng van, người dùng nên chuẩn bị các thông tin sau:
- Môi chất đi qua van là gì.
- Nước sạch, nước giếng, nước tuần hoàn hay nước có hóa chất.
- Nhiệt độ môi chất.
- Áp suất đầu vào và đầu ra.
- Van thường đóng hay thường mở.
- Kích thước và model van nếu có.
- Van đã dùng bao lâu.
- Tần suất đóng mở mỗi ngày.
- Có lắp bộ lọc trước van không.
- Bộ lọc có thường xuyên bẩn không.
- Có tiếng búa nước khi van đóng không.
- Van có lắp đúng chiều không.
- Đường ống có rung hoặc kéo lệch không.
- Màng bị cặn, rách, chai hay trương.
- Hệ thống có hóa chất hoặc phụ gia không.
Kết luận
Van điện từ ODE bị kẹt màng van sau thời gian sử dụng thường do cặn bẩn, không lắp bộ lọc, lỗ pilot bị tắc, áp suất hoặc chênh áp không phù hợp, xung áp, nhiệt độ cao, hóa chất không tương thích, màng bị chai cứng, lắp sai chiều hoặc đường ống kéo lệch. Nếu chỉ vệ sinh hoặc thay màng mà không xử lý cặn, áp suất, hóa chất và xung áp, lỗi rất dễ lặp lại.
Khi màng van đã rách, chai, biến dạng hoặc không còn đóng mở ổn định, người dùng có thể tham khảo nhóm Màng van để chọn đúng phụ kiện thay thế cho model ODE đang sử dụng. Khi thay cần đối chiếu đúng kích thước, vật liệu và nguyên nhân gây kẹt để tránh hỏng lại sau thời gian ngắn.
