Máy đánh bóng rung thường dùng nước để hỗ trợ quá trình đánh bóng, rửa sạch bavia, cuốn trôi bột mài, hạt mài, dầu bẩn, cặn kim loại hoặc dung dịch phụ trợ trong lồng rung. Van điện từ được dùng để tự động cấp nước theo timer, PLC, cảm biến mức hoặc chu trình vận hành của máy.
Van điện từ ODE có thể dùng cho hệ thống cấp nước máy đánh bóng rung nếu van được lắp trên đường nước sạch hoặc nước đã lọc, đồng thời chọn đúng lưu lượng, áp suất, vật liệu thân, gioăng, điện áp coil và bố trí chống rung phù hợp. Đây là ứng dụng cần chú ý nhiều đến cặn mài, bột đánh bóng, nước tuần hoàn và rung động cơ khí.

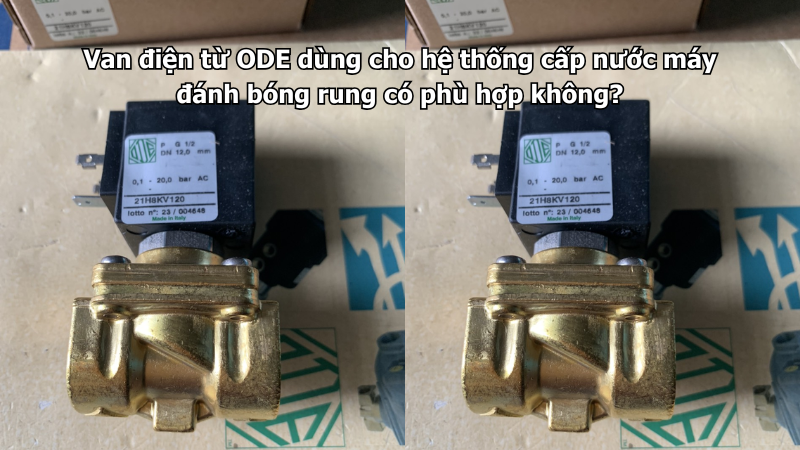

Van điện từ ODE có phù hợp với máy đánh bóng rung không?
Van điện từ ODE phù hợp với các đường cấp nước tự động cho máy đánh bóng rung, nhất là khi nước đi qua van là nước sạch, nước cấp mới hoặc nước tuần hoàn đã được lọc tốt.
Van thường dùng cho:
- Đường nước cấp vào lồng đánh bóng rung.
- Đường nước bổ sung cho bồn tuần hoàn.
- Đường nước rửa linh kiện sau đánh bóng.
- Đường nước tráng sạch sau khi dùng hóa chất.
- Đường nước cấp theo timer.
- Đường nước điều khiển bằng PLC.
- Đường nước cấp theo cảm biến mức.
- Đường nước xả rửa sau ca sản xuất.
Tuy nhiên, nếu nước có nhiều bột mài, hạt mài, cặn kim loại hoặc bùn đánh bóng, không nên để dòng nước này đi trực tiếp qua van điện từ nếu chưa có lọc phù hợp.
Cần xác định nước qua van là nước sạch hay nước tuần hoàn
Máy đánh bóng rung có thể dùng nước cấp mới hoặc nước tuần hoàn. Đây là điểm cần phân biệt rõ trước khi chọn van.
| Loại nước qua van | Lưu ý khi chọn |
|---|---|
| Nước sạch cấp mới | Chọn theo lưu lượng, áp suất và điện áp coil |
| Nước tuần hoàn đã lọc | Cần kiểm tra mức độ cặn và lịch vệ sinh lọc |
| Nước có bột mài | Không nên cho qua van nếu chưa lọc kỹ |
| Nước có hóa chất đánh bóng | Kiểm tra vật liệu thân, gioăng và màng |
| Nước nóng nhẹ | Kiểm tra nhiệt độ và vật liệu gioăng |
| Nước rửa sau đánh bóng | Có thể lẫn cặn, dầu, bùn mài, cần lọc tốt |
Nếu van chỉ cấp nước sạch vào máy, việc chọn sẽ đơn giản hơn. Nếu van nằm trên nhánh nước tuần hoàn, cần đặt vấn đề lọc cặn lên hàng đầu.
Nên chọn van thường đóng hay thường mở?
Với hệ thống cấp nước máy đánh bóng rung, van thường đóng là lựa chọn phổ biến hơn. Khi chưa có điện, van đóng lại. Khi máy cần cấp nước hoặc đến chu kỳ rửa, tủ điều khiển cấp điện để van mở.
Van thường đóng phù hợp khi:
- Chỉ cấp nước khi máy hoạt động.
- Cấp nước theo timer hoặc PLC.
- Bổ sung nước theo cảm biến mức.
- Ngắt nước khi máy dừng.
- Tránh nước chảy tự do khi mất điện.
- Hạn chế tràn bồn hoặc lồng rung.
- Điều khiển từng nhánh nước riêng.
Van thường mở chỉ nên dùng trong trường hợp đặc biệt, khi hệ thống cần duy trì nước cấp ở trạng thái mất điện. Với máy đánh bóng rung, trường hợp này ít phổ biến vì dễ gây tràn nước, loãng dung dịch hoặc lãng phí nước.
Chọn theo lưu lượng nước cần cấp
Lưu lượng van phải phù hợp với lượng nước cần đưa vào máy. Nếu van quá nhỏ, nước cấp chậm, bột mài khó được cuốn trôi, quá trình đánh bóng không ổn định. Nếu van quá lớn, nước vào nhanh quá mức, dễ làm loãng dung dịch, tràn lồng hoặc làm sai chu kỳ xử lý.
Khi chọn lưu lượng cần xác định:
- Dung tích lồng đánh bóng.
- Lượng nước cần cấp mỗi chu kỳ.
- Thời gian cấp nước mong muốn.
- Số lần cấp nước trong một mẻ.
- Áp suất nước đầu vào.
- Áp suất sau van.
- Kích thước đường ống.
- Mức tụt áp qua van.
- Lưu lượng thực tế của model van ODE.
Không nên chọn van chỉ theo cỡ ren. Cùng một kích thước ren nhưng lưu lượng thực tế của từng model có thể khác nhau.
Chọn theo áp suất nước thực tế
Máy đánh bóng rung có thể dùng nước từ mạng cấp nhà xưởng, bồn chứa, bơm tăng áp hoặc bồn tuần hoàn. Áp suất tại vị trí lắp van cần nằm trong dải làm việc của model van được chọn.
Cần kiểm tra:
- Áp suất nước đầu vào.
- Áp suất sau bơm nếu có.
- Áp suất sau bộ lọc.
- Áp suất sau van.
- Áp suất thấp nhất trong ca sản xuất.
- Áp suất khi nhiều điểm dùng nước cùng lúc.
- Áp suất khi van đóng nhanh.
- Chênh áp thực tế qua van.
Một số dòng van màng gián tiếp cần chênh áp tối thiểu để mở ổn định. Nếu hệ thống dùng bồn thấp hoặc áp yếu, cần chọn dòng van phù hợp với áp thấp.
Cặn mài và bột đánh bóng là rủi ro lớn
Máy đánh bóng rung thường tạo ra nhiều cặn nhỏ trong nước. Cặn này có thể gồm bột mài, hạt mài vỡ, mạt kim loại, bụi nhựa, dầu bẩn hoặc chất đánh bóng dư.
Cặn bẩn có thể gây:
- Van mở chậm.
- Van đóng không kín.
- Màng van bị xước.
- Lỗ pilot bị tắc.
- Lõi từ bị kẹt.
- Gioăng nhanh mòn.
- Nước rò sau khi van đóng.
- Lưu lượng cấp không ổn định.
Vì vậy, van điện từ ODE nên được lắp trên đường nước sạch hoặc đường nước đã lọc. Không nên để nước bẩn sau quá trình đánh bóng đi ngược về van.
Lắp bộ lọc trước van
Bộ lọc trước van là hạng mục rất quan trọng với hệ thống cấp nước máy đánh bóng rung. Ngay cả nước cấp mới cũng có thể có rỉ sét, cát mịn hoặc cặn đường ống.
Cụm lắp đặt tham khảo:
Nguồn nước → van khóa tay → bộ lọc → van điện từ ODE → đường cấp vào máy đánh bóng rung
Bộ lọc giúp:
- Giữ cặn trước khi vào thân van.
- Bảo vệ màng van.
- Hạn chế kẹt lõi từ.
- Giảm nguy cơ tắc lỗ pilot.
- Giúp van đóng kín hơn.
- Giảm lỗi rò nước sau khi đóng.
- Bảo vệ đầu cấp nước hoặc đầu phun.
- Kéo dài tuổi thọ van.
Nếu dùng nước tuần hoàn, cần có thêm bể lắng, lọc thô hoặc lọc tinh trước khi nước quay lại đường cấp.
Chọn thân đồng hay thân inox?
Vật liệu thân van cần chọn theo nước cấp, dung dịch đánh bóng và môi trường quanh máy. Máy đánh bóng rung thường có nước bắn, bùn mài, độ ẩm và hóa chất phụ trợ.
Van điện từ ODE thân đồng
Thân đồng có thể dùng khi nước qua van là nước sạch, không có hóa chất ăn mòn mạnh và môi trường lắp đặt không quá khắc nghiệt.
Có thể chọn thân đồng khi:
- Nước cấp tương đối sạch.
- Không có hóa chất đặc biệt.
- Áp suất và nhiệt độ nằm trong giới hạn model.
- Van không bị bùn mài hoặc nước bẩn bắn trực tiếp.
- Khu vực lắp có che chắn.
- Cần tối ưu chi phí đầu tư.
Van điện từ ODE thân inox
Thân inox nên được cân nhắc nếu khu vực lắp van ẩm, có nước tuần hoàn, hóa chất đánh bóng, chất tẩy rửa hoặc cần chống oxy hóa tốt hơn.
Nên chọn inox khi:
- Khu vực máy thường xuyên ẩm.
- Có nước bắn hoặc bùn mài quanh máy.
- Nước có hóa chất đánh bóng.
- Nước tuần hoàn dùng nhiều vòng.
- Cần bề mặt dễ vệ sinh.
- Cần chống oxy hóa tốt hơn.
- Máy vận hành liên tục nhiều giờ.
Dù chọn thân inox, vẫn cần kiểm tra vật liệu gioăng và màng theo môi chất thực tế.
Chọn gioăng theo hóa chất và nước bẩn
Gioăng và màng van quyết định khả năng đóng kín. Nếu nước có hóa chất đánh bóng, chất tẩy dầu, phụ gia chống rỉ hoặc cặn mài, cần chọn vật liệu phù hợp.
Một số vật liệu gioăng thường gặp:
| Vật liệu gioăng | Đặc điểm tham khảo |
|---|---|
| NBR | Phù hợp với nước sạch và môi chất thông thường |
| EPDM | Phù hợp với nước, nước nóng nhẹ và nhiều ứng dụng cấp nước |
| FKM/Viton | Chịu nhiệt, dầu nhẹ và một số hóa chất tốt hơn |
| PTFE | Chịu nhiệt và chống nhiều loại hóa chất tốt |
Nếu dung dịch đánh bóng có hóa chất riêng, cần cung cấp tên hóa chất, nồng độ, pH và nhiệt độ để chọn đúng vật liệu gioăng.
Chống rung cho van và đường ống
Máy đánh bóng rung tạo rung động liên tục trong quá trình làm việc. Nếu van lắp quá gần thân máy hoặc đường ống không được cố định, rung động có thể truyền vào van và làm giảm độ bền.
Rung động có thể gây:
- Lỏng đầu nối ren.
- Rò nước tại mối nối.
- Giắc coil tiếp xúc kém.
- Dây điện bị mỏi.
- Coil phát tiếng rung.
- Thân van bị kéo lệch.
- Màng van nhanh xuống cấp.
- Van đóng mở chập chờn.
Khi lắp đặt nên có giá đỡ đường ống, cố định dây điện, tránh để van treo trên ống mềm và không đặt van ngay sát cụm rung nếu vẫn còn vị trí lắp tốt hơn.
Bảo vệ coil khỏi nước bắn và bùn mài
Khu vực máy đánh bóng rung thường có nước, bùn mài, hơi ẩm và hóa chất phụ trợ. Coil và giắc điện cần được bảo vệ kỹ.
Khi lắp đặt cần:
- Không để nước hoặc bùn mài bắn trực tiếp vào coil.
- Lắp đầy đủ gioăng giắc điện.
- Siết kín đầu cáp.
- Hướng dây điện xuống dưới.
- Tạo vòng võng để nước không chảy vào giắc.
- Không đặt coil ở điểm thấp dễ ngập.
- Đặt hộp nối điện ở vị trí khô hơn.
- Che chắn coil nhưng không bọc kín gây bí nhiệt.
- Không xịt nước trực tiếp vào coil khi vệ sinh máy.
Coil bị ẩm hoặc bám bùn mài lâu ngày có thể làm van đóng mở chập chờn, giắc oxy hóa hoặc coil nhanh hỏng.
Chọn điện áp coil theo tủ điều khiển
Van điện từ ODE có nhiều lựa chọn điện áp như 24VDC, 24VAC, 110VAC, 220VAC hoặc 230VAC tùy model. Máy đánh bóng rung thường điều khiển bằng PLC, relay, timer hoặc cảm biến mức.
Cần kiểm tra:
- Điện áp ghi trên coil.
- Nguồn điều khiển là AC hay DC.
- Công suất coil.
- Ngõ ra PLC có đủ tải không.
- Có cần relay trung gian không.
- Khoảng cách dây từ tủ đến van.
- Có sụt áp khi máy rung hoặc nhiều van mở cùng lúc không.
- Có cần chống xung cho coil không.
- Tủ điện có chống ẩm tốt không.
Không nên đấu coil trực tiếp vào cảm biến hoặc ngõ ra PLC nếu thiết bị điều khiển không đủ dòng tải.
Cài đặt cấp nước theo chu kỳ hợp lý
Máy đánh bóng rung thường chạy theo mẻ. Nước có thể được cấp đầu mẻ, bổ sung giữa mẻ hoặc cấp khi kết thúc để rửa sạch linh kiện.
Cần cài đặt:
- Thời gian mở van mỗi lần.
- Số lần cấp nước trong một chu kỳ.
- Khoảng nghỉ giữa các lần cấp.
- Mức nước thấp để mở van nếu dùng cảm biến.
- Mức nước cao để đóng van.
- Giới hạn thời gian cấp nước tối đa.
- Cảnh báo thiếu nước.
- Cảnh báo tràn bồn.
- Độ trễ để tránh cảm biến mức dao động.
Nếu van đóng mở quá nhiều lần trong thời gian ngắn, coil nóng nhanh và màng van cũng nhanh xuống cấp hơn.
Chống hồi lưu nước bẩn về van
Nước sau đánh bóng thường chứa nhiều cặn mài và bùn bẩn. Nếu nước này hồi ngược về van cấp, van rất dễ bị kẹt hoặc đóng không kín.
Nên bố trí:
- Tách đường nước cấp sạch và đường nước bẩn.
- Không để đầu cấp nước ngập trong bồn nước bẩn nếu không có bảo vệ.
- Lắp van một chiều nếu có nguy cơ hồi lưu.
- Đường xả cặn phải thoát tốt.
- Bồn tuần hoàn cần được vệ sinh định kỳ.
- Có lọc thô trước khi nước quay lại đường cấp.
- Không để bùn mài tích tụ lâu trong bồn.
Chống hồi lưu giúp bảo vệ van, bộ lọc và chất lượng nước cấp.
Không dùng van điện từ để chỉnh lưu lượng
Van điện từ thông thường chủ yếu làm việc ở hai trạng thái đóng hoàn toàn và mở hoàn toàn. Không nên dùng van bằng cách mở hé để chỉnh lượng nước cấp cho máy đánh bóng rung.
Nếu cần điều chỉnh lượng nước, nên dùng thêm:
- Van điều chỉnh lưu lượng.
- Van kim.
- Van giảm áp.
- Đồng hồ áp suất.
- Đồng hồ lưu lượng.
- Bộ điều áp.
- Cảm biến lưu lượng.
- Điều chỉnh bơm nếu cần.
Van điện từ nên làm nhiệm vụ đóng mở tự động, còn lưu lượng nên chỉnh bằng thiết bị chuyên dụng.
Vị trí lắp đặt phù hợp
Van nên lắp ở vị trí dễ quan sát, dễ tháo coil, dễ vệ sinh lọc và tránh vùng rung trực tiếp. Không nên lắp van tại điểm nước bẩn hoặc bùn mài thường xuyên bắn vào.
Khi lắp cần chú ý:
- Lắp đúng chiều mũi tên trên thân van.
- Có van khóa trước và sau.
- Có bộ lọc trước van.
- Có van một chiều nếu có nguy cơ hồi lưu.
- Có giá đỡ đường ống.
- Không để ống mềm treo trọng lượng van.
- Không để thân van bị kéo lệch.
- Không dùng coil làm tay vặn.
- Chừa khoảng trống tháo coil và nắp van.
- Dây điện đi gọn, chống nước và chống rung.
Vị trí lắp tốt giúp giảm lỗi rò nước, kẹt van, hỏng coil và tiết kiệm thời gian bảo trì.
Bảo dưỡng van trong hệ thống máy đánh bóng rung
Van điện từ trong máy đánh bóng rung cần được kiểm tra định kỳ vì môi trường có rung, nước bẩn, cặn mài và độ ẩm cao.
Các công việc nên thực hiện gồm:
- Vệ sinh bộ lọc trước van.
- Kiểm tra bồn nước có bùn mài lắng không.
- Kiểm tra van có đóng kín không.
- Kiểm tra lưu lượng nước sau van.
- Kiểm tra rò nước tại đầu nối.
- Kiểm tra giắc điện và dây dẫn.
- Lau sạch bùn mài quanh thân van nếu có.
- Đo điện áp cấp cho coil.
- Kiểm tra coil có nóng bất thường không.
- Vệ sinh lõi từ nếu van mở chậm.
- Kiểm tra màng và gioăng nếu van rò.
- Xả cặn và vệ sinh bồn tuần hoàn định kỳ.
Nếu van đóng không kín, cần kiểm tra cặn mài, màng van và bề mặt làm kín trước khi thay coil.
Những sai lầm thường gặp khi chọn van
Một số lỗi chọn và lắp đặt có thể làm van ODE nhanh hỏng hoặc hệ thống cấp nước máy đánh bóng rung hoạt động thiếu ổn định.
Cần tránh:
- Chọn van chỉ theo kích thước ren.
- Không xác định nước sạch hay nước tuần hoàn.
- Không lắp bộ lọc trước van.
- Để bột mài hoặc bùn đánh bóng đi trực tiếp vào van.
- Không chống rung cho đường ống.
- Để coil bị nước bẩn bắn trực tiếp.
- Dùng gioăng không phù hợp hóa chất đánh bóng.
- Cấp sai điện áp coil.
- Không kiểm tra chênh áp tối thiểu.
- Không chống hồi lưu nước bẩn.
- Không vệ sinh bồn tuần hoàn.
- Dùng van điện từ để chỉnh lưu lượng.
Thông tin cần cung cấp khi chọn van ODE
Để chọn đúng van điện từ ODE cho hệ thống cấp nước máy đánh bóng rung, người mua nên chuẩn bị đầy đủ thông tin vận hành.
Cần cung cấp:
- Van dùng cho cấp nước mới, nước tuần hoàn hay rửa sau đánh bóng.
- Nước có bột mài, hạt mài, bùn hoặc mạt kim loại không.
- Có hóa chất đánh bóng hoặc phụ gia không.
- Áp suất nước đầu vào.
- Lưu lượng yêu cầu.
- Lượng nước cần cấp mỗi chu kỳ.
- Kích thước đường ống.
- Van thường đóng hay thường mở.
- Điện áp coil.
- Nguồn AC hay DC.
- Điều khiển bằng timer, PLC hay cảm biến mức.
- Tần suất đóng mở.
- Vị trí lắp có bị rung mạnh không.
- Vị trí lắp có bị nước bẩn bắn không.
- Cần thân đồng hay inox.
- Có bộ lọc trước van không.
Kết luận
Van điện từ ODE dùng cho hệ thống cấp nước máy đánh bóng rung là phù hợp nếu van được lắp trên đường nước sạch hoặc nước đã lọc, đồng thời chọn đúng lưu lượng, áp suất, chênh áp, vật liệu thân, gioăng, điện áp coil và vị trí lắp đặt. Với ứng dụng này, cần đặc biệt chú ý bột mài, bùn đánh bóng, nước tuần hoàn, chống hồi lưu nước bẩn và chống rung cho cụm van.
Nếu hệ thống máy đánh bóng rung có nước tuần hoàn, môi trường ẩm, bùn mài, hóa chất phụ trợ hoặc yêu cầu chống oxy hóa tốt hơn, người dùng có thể tham khảo nhóm Van điện từ inox để chọn thân van phù hợp hơn. Khi lựa chọn vẫn cần đối chiếu đúng môi chất, áp suất, lưu lượng, vật liệu gioăng, điện áp coil và điều kiện lắp đặt thực tế.
