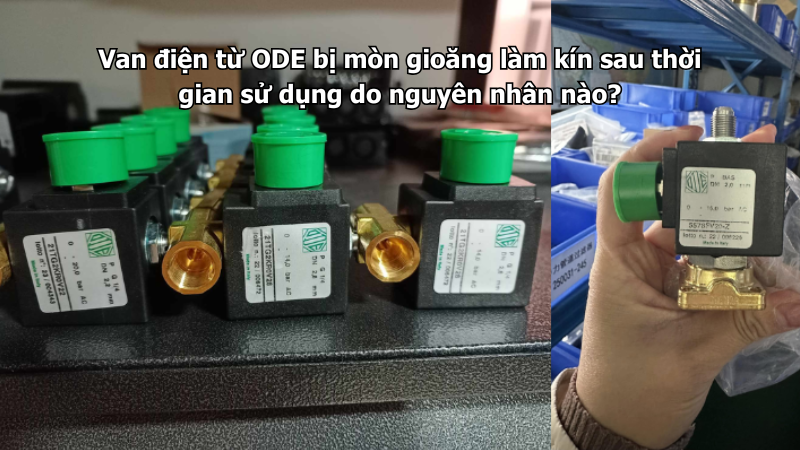

Gioăng làm kín là bộ phận nhỏ nhưng ảnh hưởng trực tiếp đến khả năng đóng kín, chống rò và độ ổn định của van điện từ. Sau một thời gian vận hành, gioăng có thể bị mòn, chai cứng, nứt, trương, biến dạng hoặc mất đàn hồi. Khi đó van dễ bị rò nước, rò khí, đóng không kín hoặc hoạt động không ổn định.
Với Van điện từ ODE, tình trạng mòn gioăng làm kín thường không chỉ do tuổi thọ tự nhiên. Nguyên nhân có thể đến từ cặn bẩn, áp suất sai, xung áp, nhiệt độ cao, hóa chất không phù hợp, lắp đặt lệch, đóng mở quá nhiều hoặc chọn sai vật liệu gioăng ngay từ đầu.
Gioăng làm kín trong van điện từ có vai trò gì?
Gioăng làm kín giúp ngăn môi chất rò qua các vị trí tiếp xúc trong van. Tùy từng model, gioăng có thể nằm ở màng van, nắp van, lõi từ, mặt ghép hoặc vị trí kết nối với thân van.
Gioăng có nhiệm vụ:
- Tạo độ kín khi van đóng.
- Ngăn rò môi chất ra ngoài thân van.
- Hỗ trợ màng van áp kín lên đế van.
- Giảm rò tại các mặt ghép.
- Giúp van hoạt động ổn định theo áp suất.
- Hạn chế rung và va đập giữa các chi tiết.
- Bảo vệ cơ cấu bên trong khỏi rò ngược.
Khi gioăng bị mòn hoặc mất đàn hồi, van có thể vẫn đóng mở được nhưng độ kín sẽ giảm rõ rệt.
Dấu hiệu gioăng van ODE bị mòn
Gioăng mòn có thể biểu hiện theo nhiều cách, tùy vị trí gioăng bị hỏng và môi chất đang sử dụng.
Các dấu hiệu thường gặp gồm:
- Van đã đóng nhưng vẫn rò nước.
- Có nước nhỏ giọt ở đầu ra.
- Rò tại nắp van hoặc mặt ghép thân van.
- Van đóng không kín khi áp suất tăng.
- Van kín lúc mới chạy nhưng rò sau khi nóng.
- Van phải đóng mở vài lần mới kín.
- Màng van mất đàn hồi.
- Gioăng bị chai, cứng hoặc nứt.
- Gioăng bị trương to, mềm nhũn hoặc biến dạng.
- Có tiếng rò nhẹ trong thân van.
- Lưu lượng qua van không ổn định.
- Van nhanh rò lại sau khi vệ sinh.
Nếu van rò sau một thời gian vận hành, cần kiểm tra gioăng, màng và bề mặt làm kín trước khi thay coil.
Cặn bẩn làm gioăng bị xước và mòn
Cặn bẩn là nguyên nhân rất phổ biến làm gioăng nhanh mòn. Cát mịn, rỉ sét, mạt kim loại, cặn đá vôi hoặc bùn nhỏ có thể kẹt giữa gioăng và bề mặt làm kín. Mỗi lần van đóng, các hạt này cọ xát vào gioăng và làm gioăng xước dần.
Cặn bẩn thường đến từ:
- Đường ống mới chưa súc rửa.
- Nước giếng khoan có cát.
- Bồn chứa có bùn đáy.
- Đường ống thép bị rỉ.
- Nước tuần hoàn có tạp chất.
- Mạt cắt sau thi công.
- Băng tan hoặc keo ren lọt vào ống.
- Bộ lọc trước van bị bỏ qua hoặc quá bẩn.
Nếu không xử lý cặn, việc thay gioăng mới chỉ giải quyết tạm thời. Gioăng mới vẫn sẽ nhanh bị mòn lại.
Không lắp bộ lọc trước van
Bộ lọc trước van giúp giữ lại tạp chất trước khi nước đi vào thân van. Nếu không có lọc, van điện từ sẽ trở thành điểm hứng cặn trực tiếp của hệ thống.
Không lắp lọc có thể gây:
- Gioăng bị xước.
- Màng van bị mòn.
- Lỗ pilot bị tắc.
- Lõi từ bị kẹt.
- Van đóng không kín.
- Van mở chậm.
- Cặn bám quanh bề mặt làm kín.
- Đầu ra rò nước sau khi van đóng.
Với nước có cặn, nước tuần hoàn, nước giếng hoặc đường ống cũ, bộ lọc trước van gần như là hạng mục bắt buộc nếu muốn van bền.
Áp suất làm việc quá cao
Gioăng làm kín luôn chịu lực ép khi van đóng. Nếu áp suất hệ thống cao hơn dải phù hợp của van, gioăng sẽ bị ép mạnh, nhanh mòn, biến dạng hoặc rách.
Áp suất cao có thể gây:
- Gioăng bị xẹp vĩnh viễn.
- Màng van bị kéo giãn.
- Bề mặt làm kín bị mài mòn nhanh.
- Van đóng mạnh gây va đập.
- Rò tăng khi bơm tăng áp.
- Gioăng nhanh chai hơn bình thường.
- Van đóng không kín sau một thời gian ngắn.
Cần kiểm tra áp suất thực tế tại vị trí lắp van, đặc biệt là áp suất khi bơm chạy, khi đầu ra bị khóa và khi nhiều van đóng cùng lúc.
Xung áp và búa nước làm gioăng nhanh hỏng
Búa nước xảy ra khi dòng nước đang chảy bị dừng đột ngột. Van điện từ đóng nhanh trên hệ thống có bơm, đường ống dài hoặc lưu lượng lớn rất dễ tạo xung áp. Xung áp lặp lại nhiều lần làm gioăng, màng và bề mặt làm kín nhanh xuống cấp.
Dấu hiệu có xung áp gồm:
- Đường ống kêu đập khi van đóng.
- Đồng hồ áp dao động mạnh.
- Đầu nối thường rò nước.
- Màng van nhanh rách.
- Gioăng nhanh mòn dù nước khá sạch.
- Van một chiều đóng mạnh.
- Đường ống rung sau mỗi lần van đóng.
- Van rò lại sau khi thay gioăng không lâu.
Nếu có búa nước, cần xử lý hệ thống bằng bình tích áp, thiết bị giảm xung, cài trình tự đóng mở hoặc giảm áp suất bơm.
Nhiệt độ môi chất quá cao
Nhiệt độ cao làm vật liệu gioăng nhanh lão hóa. Gioăng có thể bị chai cứng, nứt, mất đàn hồi hoặc biến dạng. Khi đó van không còn đóng kín tốt như ban đầu.
Nhiệt độ cao thường gặp ở:
- Đường nước nóng.
- Đường hơi nóng.
- Đường nước hồi từ khuôn.
- Hệ thống làm mát máy đùn, máy ép.
- Bộ trao đổi nhiệt.
- Hệ thống rửa nước nóng.
- Khu vực gần lò sấy, buồng gia nhiệt.
Cần kiểm tra cả nhiệt độ môi chất bên trong và nhiệt độ môi trường quanh van. Nếu van vừa chịu nước nóng vừa lắp gần nguồn nhiệt, gioăng sẽ lão hóa nhanh hơn.
Chọn sai vật liệu gioăng với môi chất
Mỗi loại gioăng có khả năng chịu nước, nhiệt, dầu, hơi hoặc hóa chất khác nhau. Nếu chọn sai vật liệu, gioăng có thể bị hỏng dù áp suất và lắp đặt đều đúng.
Một số rủi ro thường gặp:
| Điều kiện làm việc | Rủi ro nếu chọn sai gioăng |
|---|---|
| Nước nóng | Gioăng nhanh chai, mất đàn hồi |
| Hơi nóng | Gioăng nứt, cứng hoặc biến dạng |
| Dầu nhẹ | Gioăng nước thông thường có thể trương |
| Hóa chất tẩy rửa | Gioăng bị ăn mòn hoặc mềm nhũn |
| Nước có clo | Gioăng nhanh lão hóa nếu không phù hợp |
| Nước tuần hoàn có phụ gia | Cần kiểm tra tương thích vật liệu |
| Môi chất có dung môi | Nhiều gioăng thông thường không phù hợp |
Không nên chọn van chỉ theo kích thước ren và điện áp coil. Vật liệu gioăng phải phù hợp với môi chất thực tế.
Hóa chất làm gioăng bị trương hoặc nứt
Trong nhiều nhà máy, nước đi qua van có thể không còn là nước sạch thông thường. Nước có thể chứa chất tẩy, chất chống cáu cặn, clo, kiềm nhẹ, axit nhẹ, phụ gia làm mát, glycol hoặc hóa chất vệ sinh.
Hóa chất không phù hợp có thể làm gioăng:
- Trương to.
- Mềm nhũn.
- Co lại.
- Nứt bề mặt.
- Mất đàn hồi.
- Đổi màu.
- Dính vào bề mặt làm kín.
- Rò sau thời gian ngắn sử dụng.
Nếu hệ thống có hóa chất, cần cung cấp tên hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc để chọn đúng vật liệu gioăng.
Van đóng mở với tần suất quá cao
Van điện từ đóng mở càng nhiều, gioăng và màng van càng chịu nhiều chu kỳ va đập, ép kín và nhả áp. Nếu tần suất quá cao, gioăng sẽ mòn nhanh hơn bình thường.
Tần suất cao thường gặp trong:
- Hệ thống phun rửa tự động.
- Hệ thống cấp nước theo cảm biến.
- Máy rửa công nghiệp.
- Hệ thống làm mát theo nhiệt độ.
- Hệ thống xả nước theo chu kỳ.
- Dây chuyền điều khiển bằng PLC.
- Hệ thống rửa lọc tự động.
- Hệ thống định lượng nước theo mẻ nhỏ.
Nếu cảm biến hoặc PLC không có độ trễ, van có thể bật tắt liên tục và làm gioăng giảm tuổi thọ nhanh.
Van bị đóng mở liên tục do tín hiệu không ổn định
Không chỉ tần suất thiết kế, tín hiệu điều khiển chập chờn cũng làm gioăng nhanh mòn. Khi relay, cảm biến, PLC hoặc nguồn cấp không ổn định, van có thể đóng mở liên tục ngoài ý muốn.
Nguyên nhân thường gặp:
- Cảm biến mức bị sóng nước.
- Cảm biến áp suất đặt sai vị trí.
- Ngưỡng mở và đóng quá sát nhau.
- Thiếu độ trễ điều khiển.
- Relay tiếp xúc kém.
- Nguồn coil sụt áp.
- Dây giắc lỏng.
- Nhiễu điện từ từ motor hoặc biến tần.
Nếu van kêu tạch tạch liên tục hoặc đóng mở nhiều lần trong thời gian ngắn, cần xử lý tín hiệu điều khiển trước khi thay gioăng.
Lắp sai chiều dòng chảy
Van điện từ ODE có mũi tên chỉ chiều dòng chảy trên thân. Nếu lắp ngược, áp lực tác động lên màng và gioăng không đúng thiết kế. Điều này có thể làm van rung, đóng không kín và làm gioăng nhanh mòn.
Lắp sai chiều có thể gây:
- Van mở không đúng.
- Van đóng không kín.
- Màng bị ép lệch.
- Gioăng chịu lực bất thường.
- Lưu lượng yếu.
- Coil phát tiếng rung.
- Van nhanh rò sau thời gian ngắn.
Khi kiểm tra lỗi mòn gioăng, cần xem lại chiều mũi tên trên thân van trước tiên.
Đường ống kéo lệch làm gioăng bị ép không đều
Nếu hai đầu ống không thẳng hàng, thân van có thể bị kéo lệch khi lắp. Lực kéo này làm các mặt ghép trong van chịu lực không đều, gioăng dễ bị kẹp lệch hoặc mòn lệch.
Các lỗi lắp đặt thường gặp:
- Dùng van để kéo hai đoạn ống lệch nhau.
- Không có giá đỡ đường ống.
- Ống mềm treo trọng lượng van.
- Siết ren quá lực.
- Siết lệch ren.
- Đường ống rung mạnh.
- Van bị va đập trong quá trình vận hành.
Van điện từ cần được lắp trên đoạn ống ổn định, không bị kéo, xoắn hoặc rung mạnh.
Siết ren quá lực hoặc lắp sai gioăng sau khi bảo dưỡng
Khi tháo vệ sinh hoặc thay gioăng, nếu lắp sai vị trí, kẹp lệch gioăng hoặc siết quá lực, gioăng có thể biến dạng ngay từ đầu.
Cần tránh:
- Lắp gioăng sai chiều.
- Để gioăng bị xoắn.
- Kẹp lệch gioăng khi đóng nắp.
- Siết ốc không đều.
- Siết ren quá lực làm biến dạng thân van.
- Dùng vật nhọn cạy gioăng làm xước bề mặt.
- Lắp thiếu vòng đệm hoặc chi tiết chặn.
- Thay gioăng không đúng model.
Sau khi tháo lắp, nên chạy thử nhiều chu kỳ và kiểm tra rò trước khi đưa hệ thống vào vận hành chính thức.
Bề mặt làm kín bị xước
Gioăng chỉ làm kín tốt khi bề mặt tiếp xúc còn phẳng và sạch. Nếu bề mặt đế van bị xước, rỗ hoặc bám cặn cứng, gioăng mới cũng có thể nhanh mòn hoặc không kín.
Bề mặt làm kín có thể hỏng do:
- Cát mịn đi qua lâu ngày.
- Mạt kim loại làm xước.
- Dùng vật sắc cạo khi vệ sinh.
- Hóa chất ăn mòn.
- Cặn đá vôi bám cứng.
- Van làm việc với môi chất có hạt rắn.
- Gioăng cũ bị mòn nhưng vẫn tiếp tục vận hành.
Nếu đã thay gioăng nhưng van vẫn rò, cần kiểm tra đế van và bề mặt làm kín.
Môi chất có hạt rắn hoặc chất kết dính
Van điện từ thông thường không phù hợp cho dòng môi chất nhiều hạt rắn, bùn đặc, keo, xi măng loãng, dung dịch có sợi hoặc chất dễ kết dính. Những môi chất này làm gioăng nhanh mòn và dễ kẹt van.
Không nên dùng van điện từ thông thường cho:
- Nước thải nhiều rác.
- Bùn đặc.
- Dung dịch có sợi.
- Xi măng loãng.
- Keo hoặc nhựa lỏng.
- Nước có hạt rắn lớn.
- Dung dịch dễ kết tinh.
- Hóa chất có cặn lắng nhiều.
Nếu môi chất không sạch, cần lọc, lắng hoặc chọn loại van phù hợp hơn với điều kiện làm việc.
Nước có cặn đá vôi hoặc cáu cặn
Nước cứng có thể tạo cặn đá vôi trên bề mặt làm kín, màng và gioăng. Khi cặn bám cứng, gioăng không còn áp đều vào đế van và bị mài mòn nhanh hơn.
Dấu hiệu nước có cáu cặn:
- Có mảng trắng trong đường ống.
- Bộ lọc bám cặn cứng.
- Đầu phun hay bị tắc.
- Van rò sau thời gian dùng nước nóng.
- Màng van có cặn bám.
- Đường nước nhỏ bị nghẹt.
- Thiết bị trao đổi nhiệt giảm hiệu suất.
Với nước cứng hoặc nước nóng, cần có phương án xử lý nước và vệ sinh định kỳ.
Coil yếu hoặc lõi từ kẹt làm van đóng không dứt khoát
Nếu coil yếu, điện áp thấp hoặc lõi từ bị kẹt, van có thể đóng không dứt khoát. Khi gioăng không được ép đúng trạng thái, dòng môi chất rò qua sẽ làm mòn gioăng nhanh hơn.
Nguyên nhân có thể gồm:
- Điện áp cấp thấp.
- Cấp sai AC/DC.
- Coil lão hóa.
- Giắc điện tiếp xúc kém.
- Lõi từ bị cặn.
- Lò xo bị yếu.
- Ống lõi bị rỉ hoặc xước.
- Van bị rung khi đóng mở.
Cần đo điện áp tại coil khi van hoạt động và kiểm tra lõi từ nếu có tiếng rung hoặc van đóng chậm.
Cách kiểm tra khi nghi gioăng bị mòn
Khi van ODE có dấu hiệu rò hoặc đóng không kín, nên kiểm tra theo thứ tự để xác định đúng nguyên nhân.
Có thể kiểm tra:
- Xác định rò qua cửa van hay rò bên ngoài.
- Kiểm tra chiều lắp theo mũi tên trên thân.
- Kiểm tra áp suất đầu vào và đầu ra.
- Kiểm tra có xung áp hay không.
- Kiểm tra bộ lọc trước van.
- Ngắt điện, khóa van tay và xả áp.
- Tháo van theo đúng hướng dẫn kỹ thuật.
- Quan sát gioăng có chai, nứt, trương hoặc mòn không.
- Kiểm tra màng và lỗ pilot.
- Kiểm tra bề mặt làm kín.
- Kiểm tra lõi từ và lò xo.
- Lắp lại đúng vị trí và chạy thử nhiều chu kỳ.
Không nên dùng vật sắc cạo mạnh lên bề mặt làm kín hoặc làm rộng lỗ pilot.
Cách phòng tránh mòn gioăng sớm
Để gioăng van ODE bền hơn, cần kiểm soát cả môi chất, áp suất, nhiệt độ và cách vận hành.
Nên thực hiện:
- Lắp bộ lọc trước van.
- Súc rửa đường ống trước khi vận hành.
- Chọn đúng vật liệu gioăng.
- Kiểm tra nhiệt độ môi chất.
- Chọn đúng dải áp suất.
- Xử lý xung áp nếu có.
- Cài độ trễ cho cảm biến.
- Tránh van đóng mở liên tục không cần thiết.
- Lắp đúng chiều dòng chảy.
- Cố định đường ống chắc chắn.
- Không siết ren quá lực.
- Vệ sinh van định kỳ.
- Thay gioăng đúng model khi xuống cấp.
Điểm quan trọng là phải xử lý nguyên nhân gốc, không chỉ thay gioăng mới.
Khi nào cần thay gioăng hoặc màng van?
Nếu gioăng chỉ bám cặn nhẹ, vệ sinh có thể giúp van kín lại. Nhưng nếu gioăng đã mòn, chai, nứt hoặc trương thì cần thay mới.
Nên thay gioăng hoặc màng khi:
- Gioăng bị nứt.
- Gioăng bị xẹp vĩnh viễn.
- Gioăng bị trương do hóa chất.
- Gioăng mất đàn hồi.
- Màng van bị rách.
- Van vẫn rò sau khi vệ sinh.
- Rò lặp lại nhiều lần.
- Van làm việc lâu với nước nóng.
- Van từng chịu xung áp mạnh.
- Gioăng thay trước đó không đúng vật liệu.
Phụ kiện thay thế cần đúng model ODE, đúng kích thước và đúng vật liệu.
Thông tin cần cung cấp khi cần tư vấn
Để xác định đúng nguyên nhân van điện từ ODE bị mòn gioăng làm kín, người dùng nên cung cấp đủ thông tin vận hành.
Cần có:
- Môi chất đi qua van là gì.
- Nhiệt độ môi chất.
- Áp suất đầu vào và đầu ra.
- Van thường đóng hay thường mở.
- Kích thước và model van nếu có.
- Van đã sử dụng bao lâu.
- Tần suất đóng mở mỗi ngày.
- Nước có cặn không.
- Có lắp bộ lọc trước van không.
- Có tiếng búa nước khi van đóng không.
- Có hóa chất hoặc phụ gia không.
- Van lắp trước hay sau bơm.
- Van có lắp đúng chiều không.
- Vị trí lắp có rung hoặc kéo lệch không.
- Gioăng bị chai, nứt, mòn hay trương.
Kết luận
Van điện từ ODE bị mòn gioăng làm kín sau thời gian sử dụng thường do cặn bẩn, thiếu bộ lọc, áp suất quá cao, xung áp, nhiệt độ môi chất cao, chọn sai vật liệu gioăng, hóa chất không phù hợp, đóng mở quá nhiều, lắp sai chiều hoặc đường ống kéo lệch. Nếu chỉ thay gioăng mà không xử lý cặn, áp suất, hóa chất hoặc xung áp, lỗi rò và mòn gioăng rất dễ lặp lại.
Nếu gioăng, màng van đã chai, rách, biến dạng hoặc không còn giữ kín tốt, người dùng có thể tham khảo nhóm Màng van để chọn đúng phụ kiện thay thế cho model ODE đang sử dụng. Khi thay cần đối chiếu đúng kích thước, vật liệu và nguyên nhân gây mòn để tránh hỏng lại sau thời gian ngắn.
