Van điện từ ODE cần kiểm tra chiều mũi tên trên thân van trước khi lắp, vì đây là ký hiệu cho biết chiều dòng chảy đúng theo thiết kế của van. Nếu lắp ngược chiều mũi tên, van có thể không mở, đóng không kín, rò nước sau khi đóng, kêu rè, đóng mở chậm hoặc hoạt động không ổn định dù điện áp coil vẫn đúng.

Trong thực tế, lỗi lắp ngược chiều van điện từ khá dễ gặp ở hệ thống nước, khí nén, hơi nóng, dầu nhẹ, hệ thống cấp nước tự động, máy rửa, phun sương, chiller hoặc dây chuyền công nghiệp. Nguyên nhân thường do thi công nhanh, vị trí đường ống chật, không để ý ký hiệu trên thân van hoặc chỉ lắp theo hướng coil cho thuận mắt. Vì vậy, trước khi siết cố định van vào đường ống, cần kiểm tra kỹ mũi tên, chiều lưu chất và vị trí lắp đặt.

Bạn có thể tham khảo thêm các dòng van điện từ ODE đang được phân phối tại ODEVN để lựa chọn đúng model, đúng kích cỡ, đúng điện áp coil và đúng điều kiện lắp đặt thực tế.

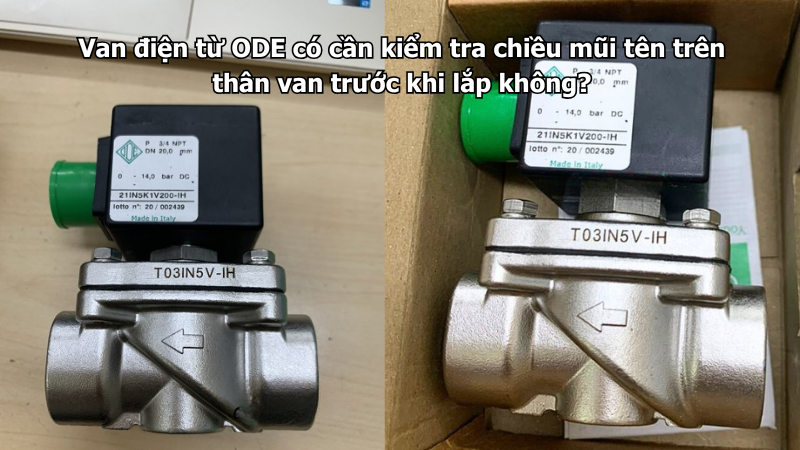

Mũi tên trên thân van điện từ ODE có ý nghĩa gì?

Mũi tên trên thân van điện từ ODE là ký hiệu thể hiện hướng dòng chảy của lưu chất đi qua van. Lưu chất có thể là nước, khí nén, hơi nóng, dầu nhẹ hoặc môi trường phù hợp với từng model van. Khi lắp đặt, dòng lưu chất phải đi theo đúng hướng mũi tên này.

Ký hiệu mũi tên không phải chi tiết trang trí. Đây là thông tin kỹ thuật rất quan trọng vì cấu tạo bên trong van điện từ thường được thiết kế để làm việc theo một chiều nhất định. Áp lực đầu vào, khoang van, màng van, lõi van và cửa ra đều có liên quan đến chiều dòng chảy.

Nếu lắp đúng chiều, van sẽ mở và đóng theo đúng nguyên lý. Nếu lắp sai chiều, áp lực có thể tác động ngược vào màng van hoặc lõi van, khiến van không hoạt động đúng. Đây là lý do khi lắp van điện từ ODE, người dùng luôn cần kiểm tra mũi tên trước khi quấn ren, siết nối hoặc đưa hệ thống vào chạy thử.

Van điện từ ODE có bắt buộc lắp đúng chiều mũi tên không?

Có. Van điện từ ODE cần được lắp đúng chiều mũi tên trên thân van. Đây là yêu cầu cơ bản để van hoạt động ổn định và đóng mở đúng theo tín hiệu điện. Dù van lắp cho nước, khí nén, hơi nóng hay dầu nhẹ, chiều dòng chảy vẫn là yếu tố phải kiểm tra trước khi vận hành.

Một số người nghĩ rằng chỉ cần lắp vừa ren, đúng điện áp coil và đúng kích cỡ đường ống là van sẽ chạy. Thực tế không phải vậy. Van điện từ khác với một số phụ kiện đường ống thông thường vì bên trong có cơ cấu điều khiển bằng điện và bề mặt làm kín. Nếu dòng chảy đi sai hướng, van có thể không mở hoặc không đóng kín.

Với các loại van tác động gián tiếp, chiều dòng chảy càng quan trọng hơn. Dòng van này thường cần áp lực và chênh áp đúng hướng để mở màng van chính. Nếu lắp ngược, coil vẫn có thể hút nhưng van không mở đúng hoặc nước đi qua rất yếu.

Lắp ngược chiều mũi tên có gây lỗi gì không?

Lắp ngược chiều mũi tên có thể gây nhiều lỗi khác nhau tùy hệ thống và model van. Lỗi thường gặp nhất là van không mở hoặc mở không hết. Khi cấp điện, coil vẫn có tiếng hút nhưng nước hoặc khí đi qua yếu, thậm chí không đi qua.

Lỗi thứ hai là van đóng không kín. Khi áp lực tác động sai hướng, bề mặt làm kín có thể không ép đúng vị trí. Kết quả là sau khi ngắt điện, van vẫn rò nước, rò khí hoặc nhỏ giọt.

Lỗi thứ ba là van kêu rè, rung hoặc đóng mở không dứt khoát. Người dùng dễ nhầm lỗi này với coil yếu, sai điện áp hoặc nguồn chập chờn. Nhưng thực tế, nguyên nhân có thể chỉ là van đã bị lắp sai chiều dòng chảy.

Lỗi thứ tư là làm giảm tuổi thọ màng van, gioăng và lõi van. Khi van thường xuyên chịu áp lực ngược, các chi tiết bên trong có thể nhanh mòn, biến dạng hoặc hoạt động không ổn định hơn.

Cách kiểm tra chiều mũi tên trước khi lắp van điện từ ODE

Trước khi lắp, cần xác định chiều lưu chất thực tế trong đường ống. Có thể kiểm tra theo hướng nước cấp, hướng khí nén cấp vào thiết bị, hướng hơi đi từ nồi hơi đến thiết bị hoặc hướng dầu nhẹ đi qua hệ thống.

Sau đó, quan sát trên thân van điện từ ODE để tìm mũi tên chỉ chiều dòng chảy. Mũi tên này thường được đúc nổi, khắc hoặc ký hiệu trên thân van. Khi đưa van vào vị trí lắp, đầu mũi tên phải trùng với hướng lưu chất đi qua đường ống.

Không nên chỉ nhìn hướng coil để lắp. Có trường hợp coil quay về phía thuận thao tác nhưng mũi tên lại ngược chiều dòng chảy. Trong trường hợp đó, cần ưu tiên đúng chiều dòng chảy trước, sau đó mới xử lý vị trí coil sao cho dễ đấu điện và bảo trì.

Nếu đường ống có nhiều nhánh hoặc vị trí lắp phức tạp, nên đánh dấu chiều dòng chảy trên ống trước khi tháo van cũ hoặc lắp van mới. Cách này giúp hạn chế nhầm chiều khi thi công.

Lưu ý khi thay van điện từ ODE cũ bằng van mới

Khi thay van cũ, không nên mặc định van mới cứ lắp giống vị trí cũ là đúng. Trước đó, van cũ có thể đã được lắp đúng, nhưng cũng có thể đã lắp sai hoặc đường ống đã được sửa đổi trong quá trình vận hành.

Người dùng nên chụp lại vị trí van cũ, chiều mũi tên trên thân van cũ, chiều đường ống và vị trí coil trước khi tháo. Sau đó, khi lắp van mới, cần đối chiếu lại mũi tên trên thân van mới.

Nếu van cũ đã từng gặp lỗi như rò sau khi đóng, mở không hết, đóng mở chậm hoặc kêu rè, cần kiểm tra xem có phải do lắp ngược chiều hay không. Nếu chỉ thay van mới nhưng tiếp tục lắp ngược, lỗi vẫn có thể tái diễn.

Lắp ngang hay lắp đứng có ảnh hưởng đến mũi tên không?

Lắp ngang hay lắp đứng là tư thế lắp đặt, còn mũi tên là chiều dòng chảy. Hai yếu tố này cần được kiểm tra cùng lúc nhưng không thay thế cho nhau. Dù lắp ngang hay lắp đứng, dòng lưu chất vẫn phải đi đúng theo chiều mũi tên trên thân van.

Trong nhiều hệ thống, lắp ngang và để coil hướng lên trên thường được ưu tiên vì dễ bảo trì, hạn chế nước bắn vào đầu điện và giúp van vận hành ổn định hơn. Tuy nhiên, nếu đường ống bắt buộc lắp đứng, vẫn có thể lắp nếu model cho phép và chiều dòng chảy đúng.

Điều quan trọng là không được xoay van chỉ để coil đẹp hoặc dễ đấu dây mà làm mũi tên ngược chiều lưu chất. Nếu cần thay đổi hướng coil, nên xem khả năng xoay coil hoặc bố trí lại đường dây điện, không nên hy sinh chiều dòng chảy đúng.

Bảng lỗi thường gặp khi không kiểm tra mũi tên trên thân van

Checklist kiểm tra trước khi lắp van điện từ ODE

Những lỗi dễ nhầm với lắp sai chiều van

Khi van điện từ ODE hoạt động không đúng, nhiều người thường nghĩ ngay đến coil hỏng hoặc van lỗi. Tuy nhiên, lắp sai chiều mũi tên cũng có thể tạo ra hiện tượng rất giống lỗi coil.

Nếu van có điện nhưng không mở, nguyên nhân có thể là sai điện áp, nguồn yếu, coil hỏng, áp lực thấp hoặc lắp ngược chiều. Vì vậy, kiểm tra mũi tên là bước rất nhanh nhưng thường bị bỏ qua.

Nếu van đóng không kín, nguyên nhân có thể là cặn bẩn, màng van hỏng, áp lực vượt giới hạn hoặc lắp sai chiều. Trước khi tháo van để vệ sinh, nên nhìn lại chiều mũi tên trước.

Nếu van mới lắp đã kêu rè hoặc rung, ngoài việc kiểm tra điện áp AC/DC, cũng cần kiểm tra chiều dòng chảy. Một lỗi cơ bản trong lắp đặt có thể khiến người dùng mất thời gian thay coil hoặc thay van không cần thiết.

Lưu ý khi lắp van điện từ ODE cho từng hệ thống

Với hệ thống nước sạch, cần kiểm tra mũi tên, áp lực nước và lắp lọc nếu nước có cặn. Nếu lắp ngược chiều, van có thể rò nước sau khi đóng hoặc nước chảy yếu.

Với hệ thống khí nén, cần lắp đúng hướng khí cấp. Khí nén có thể chứa nước hoặc dầu bẩn, nên ngoài chiều mũi tên, cần có lọc khí và tách nước để bảo vệ van.

Với hệ thống hơi nóng, chiều dòng chảy càng cần được chú ý. Hơi có áp lực và nhiệt độ cao, nếu lắp sai chiều có thể gây rò, rung hoặc làm giảm tuổi thọ gioăng. Ngoài ra, cần xử lý nước ngưng và rỉ sét trong đường ống.

Với hệ thống dầu nhẹ, cần kiểm tra chiều mũi tên, độ nhớt của dầu và vật liệu gioăng. Nếu dòng dầu đi sai chiều, van có thể mở chậm hoặc đóng không kín.

Cách chạy thử sau khi lắp đúng chiều mũi tên

Sau khi lắp van điện từ ODE đúng chiều mũi tên, nên chạy thử từng bước. Trước tiên, mở lưu chất từ từ để kiểm tra rò tại mối nối. Nếu mối nối khô ráo, tiếp tục cấp điện đúng điện áp cho coil.

Khi cấp điện, van cần phản hồi rõ. Với van thường đóng, khi cấp điện van mở và lưu chất đi qua. Khi ngắt điện, van đóng lại. Sau khi đóng, cần kiểm tra đầu ra có còn rò hay không.

Nên chạy thử nhiều chu kỳ, không chỉ thử một lần. Nếu van hoạt động ổn định, không kêu rè, không rò và lưu lượng đạt yêu cầu, có thể đưa hệ thống vào vận hành chính thức.

Nếu sau khi lắp đúng chiều mà van vẫn lỗi, lúc đó mới tiếp tục kiểm tra các nguyên nhân khác như nguồn điện, áp lực, cặn bẩn, màng van hoặc coil.

Có cần kiểm tra chiều mũi tên trên thân van điện từ ODE trước khi lắp không?

Có, cần kiểm tra chiều mũi tên trên thân van điện từ ODE trước khi lắp. Đây là bước đơn giản nhưng rất quan trọng để đảm bảo van hoạt động đúng chiều dòng chảy, đóng mở ổn định và hạn chế lỗi rò nước, rò khí hoặc kẹt van.

Không nên bỏ qua bước này, kể cả khi thay van cũ, lắp van mới hoặc lắp theo đường ống có sẵn. Chỉ cần lắp sai chiều, van có thể gặp lỗi ngay từ lần chạy thử đầu tiên.

Nếu hệ thống của bạn dùng van điện từ cho nước sạch, cấp nước tự động, tưới, máy rửa hoặc các đường nước thông dụng, có thể tham khảo thêm dòng van điện từ nước ODE để lựa chọn model phù hợp và lắp đặt đúng kỹ thuật.
