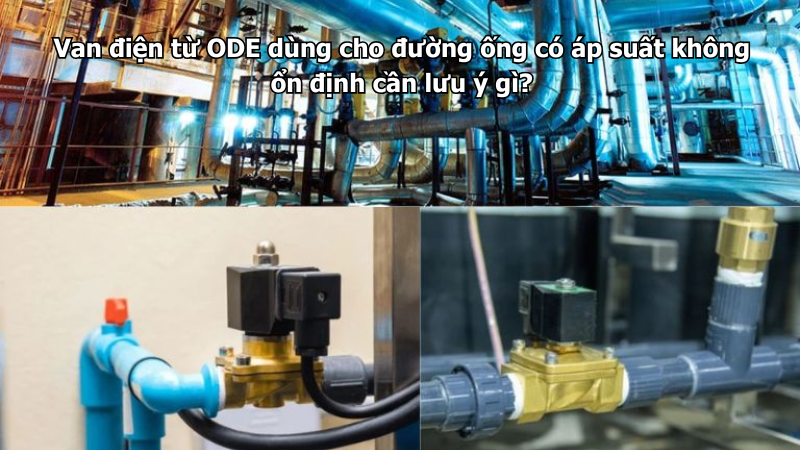

Van điện từ ODE dùng cho đường ống có áp suất không ổn định cần được chọn kỹ hơn so với hệ thống có áp ổn định. Khi áp suất tăng giảm liên tục, van có thể gặp các lỗi như mở không đều, đóng không kín, rò nước sau khi đóng, kêu rè, rung đường ống, nóng coil hoặc nhanh hỏng màng van nếu chọn sai model.

Tình trạng áp suất không ổn định thường gặp ở hệ thống dùng bơm tăng áp, bơm đóng ngắt liên tục, bồn chứa, đường ống nhiều nhánh, hệ thống xử lý nước, chiller, máy rửa, phun sương, cấp nước tự động hoặc dây chuyền công nghiệp. Vì vậy, khi chọn van điện từ ODE, người dùng cần kiểm tra dải áp lực, lưu lượng, kiểu tác động, DN, điện áp coil, lọc cặn và thiết bị ổn định áp trong hệ thống.

Bạn có thể tham khảo thêm các dòng van điện từ ODE đang được phân phối tại ODEVN để lựa chọn đúng model cho hệ thống nước sạch, nước nóng, hơi nóng, áp suất cao và các ứng dụng tự động công nghiệp.

Áp suất không ổn định trong đường ống là gì?

Áp suất không ổn định là tình trạng áp lực trong đường ống thay đổi liên tục, lúc tăng cao, lúc tụt thấp hoặc dao động theo trạng thái vận hành của bơm, van, thiết bị phía sau và số lượng nhánh đang sử dụng.

Ví dụ, khi bơm tăng áp khởi động, áp lực có thể tăng nhanh. Khi nhiều nhánh mở cùng lúc, áp lực có thể tụt xuống. Khi một van khác đóng đột ngột, áp lực có thể dội ngược và tạo xung áp. Những thay đổi này khiến van điện từ phải làm việc trong điều kiện không đều, dễ phát sinh lỗi nếu model không phù hợp.

Với van điện từ, áp suất không chỉ ảnh hưởng đến khả năng chịu áp mà còn ảnh hưởng đến khả năng mở, đóng, độ kín và tuổi thọ màng van. Vì vậy, không nên chọn van chỉ theo kích cỡ ren hoặc điện áp coil.

Van điện từ ODE có dùng được cho hệ áp suất không ổn định không?

Van điện từ ODE có thể dùng cho đường ống có áp suất không ổn định nếu chọn đúng dải áp lực, đúng kiểu tác động và bố trí hệ thống phù hợp. Điều quan trọng là phải biết áp suất thấp nhất và cao nhất tại vị trí lắp van, không chỉ dựa vào áp lực trung bình.

Nếu áp suất có lúc tụt thấp, van có thể mở không hết, mở chậm hoặc lưu lượng qua van yếu. Nếu áp suất có lúc tăng cao, van có thể rò, hỏng màng, biến dạng gioăng hoặc giảm tuổi thọ. Nếu áp suất dao động mạnh, van còn có thể bị rung, đóng mở không dứt khoát hoặc chịu ảnh hưởng từ hiện tượng búa nước.

Vì vậy, với hệ áp không ổn định, người dùng cần chọn van theo điều kiện xấu nhất của hệ thống, gồm cả thời điểm áp thấp và thời điểm áp tăng cao.

Tiêu chí 1: Kiểm tra áp suất thấp nhất và cao nhất

Khi chọn van điện từ ODE cho đường ống áp suất không ổn định, cần kiểm tra cả áp suất thấp nhất và áp suất cao nhất. Đây là bước rất quan trọng.

Áp suất thấp nhất cho biết van có đủ điều kiện để mở hay không. Nếu áp suất thấp hơn yêu cầu tối thiểu của model, van có thể không mở ổn định, đặc biệt với các dòng van cần chênh áp để hoạt động.

Áp suất cao nhất cho biết van có chịu được tải khi hệ thống tăng áp hay không. Nếu áp lực vượt quá giới hạn làm việc của van, van có thể bị rò, hỏng màng hoặc nhanh xuống cấp.

Tốt nhất nên đo áp tại vị trí lắp van trong nhiều trạng thái: khi bơm mới chạy, khi nhiều nhánh mở, khi một số nhánh đóng, khi hệ thống chạy bình thường và khi áp lực tăng đột ngột.

Tiêu chí 2: Chọn kiểu tác động phù hợp

Van điện từ ODE có thể có kiểu tác động trực tiếp hoặc gián tiếp tùy từng model. Với hệ áp suất không ổn định, kiểu tác động là yếu tố cần kiểm tra kỹ.

Van tác động trực tiếp thường phù hợp hơn với hệ áp thấp, lưu lượng nhỏ hoặc các nhánh cần đóng mở ổn định khi chênh áp không cao. Loại này ít phụ thuộc vào áp lực dòng chảy hơn.

Van tác động gián tiếp thường phù hợp với lưu lượng lớn hơn, nhưng cần chênh áp tối thiểu để mở màng van chính. Nếu áp suất đầu vào lúc cao lúc thấp, cần đảm bảo áp thấp nhất vẫn nằm trong dải làm việc của model.

Không nên dùng van gián tiếp cho hệ bồn tự chảy, áp yếu hoặc áp dao động gần mức thấp nếu chưa kiểm tra kỹ thông số.

Tiêu chí 3: Chọn đúng DN và lưu lượng

Áp suất không ổn định thường làm lưu lượng qua van thay đổi. Khi áp cao, nước đi qua mạnh hơn. Khi áp thấp, lưu lượng giảm. Nếu chọn DN không phù hợp, hệ thống có thể bị cấp nước không đều.

Nếu van quá nhỏ, lúc áp thấp nước qua càng yếu, thiết bị phía sau có thể thiếu nước. Nếu van quá lớn, chi phí tăng và có thể khó kiểm soát lưu lượng trong các chu kỳ đóng mở ngắn.

Nên chọn DN theo lưu lượng thực tế, không chỉ theo kích cỡ đường ống. Cần xác định thiết bị phía sau cần bao nhiêu nước trong một phút hoặc trong một chu kỳ vận hành. Với hệ nhỏ có thể dùng DN8, DN10, DN15. Với hệ cấp nước thông dụng có thể dùng DN15, DN20, DN25 tùy lưu lượng và áp lực thực tế.

Tiêu chí 4: Kiểm tra hiện tượng búa nước

Đường ống có áp suất không ổn định rất dễ gặp hiện tượng búa nước, nhất là khi van điện từ đóng nhanh sau bơm tăng áp hoặc trên đường ống dài. Búa nước là hiện tượng áp lực dội mạnh khi dòng nước đang chảy bị chặn lại đột ngột.

Dấu hiệu thường gặp là tiếng đập trong đường ống, rung van, đồng hồ áp nhảy mạnh, mối nối bị rò hoặc van nhanh hỏng màng sau một thời gian sử dụng.

Nếu hệ thống có búa nước, không nên chỉ thay van mới. Cần kiểm tra bơm, van một chiều, bình tích áp, van giảm áp, đường ống và thời điểm đóng mở của van. Nếu không xử lý xung áp, van mới vẫn có thể bị lỗi lặp lại.

Tiêu chí 5: Cân nhắc van giảm áp, bình tích áp hoặc bộ ổn áp

Nếu áp suất dao động mạnh, việc chọn van điện từ tốt thôi chưa đủ. Hệ thống có thể cần thêm thiết bị ổn định áp để bảo vệ van và thiết bị phía sau.

Van giảm áp giúp giữ áp lực sau van ở mức ổn định hơn. Bình tích áp giúp giảm tình trạng bơm đóng ngắt liên tục và hạn chế xung áp. Với khí nén, bộ điều áp giúp giữ áp suất đầu vào ổn định trước khi cấp vào van.

Trong các hệ bơm tăng áp, cấp nước tòa nhà, chiller, rửa xe tự động hoặc đường ống có nhiều nhánh đóng mở, việc ổn định áp lực sẽ giúp van điện từ ODE vận hành êm hơn, giảm rò và giảm hư hỏng màng van.

Tiêu chí 6: Lắp lọc trước van để tránh kẹt lõi

Khi áp suất thay đổi liên tục, cặn trong đường ống dễ bị cuốn mạnh vào thân van. Cặn như rỉ sét, cát mịn, mạt hàn, bùn nhẹ hoặc rong rêu có thể làm kẹt lõi, nghẹt lỗ pilot hoặc làm van đóng không kín.

Vì vậy, nếu nước có cặn hoặc đường ống đã sử dụng lâu ngày, nên lắp lọc Y hoặc bộ lọc phù hợp trước van điện từ ODE. Lọc cần đặt ở vị trí dễ vệ sinh, vì nếu lọc nghẹt, áp lực sau lọc sẽ càng dao động và lưu lượng qua van giảm.

Với hệ thống mới thi công, nên xả rửa đường ống trước khi lắp van để tránh mạt hàn, vụn ren hoặc bụi đường ống đi vào van ngay trong lần chạy thử đầu tiên.

Tiêu chí 7: Chọn đúng điện áp coil và nguồn điều khiển

Áp suất không ổn định có thể làm người dùng nhầm lỗi cơ khí với lỗi điện. Trong nhiều trường hợp, van mở không dứt khoát không chỉ do áp lực mà còn do điện áp coil sai, nguồn yếu, nhầm AC/DC hoặc relay không ổn định.

Van điện từ ODE có nhiều tùy chọn coil như 24V, 110V, 220V hoặc mức khác tùy model. Khi lắp vào hệ tự động, cần chọn đúng điện áp theo timer, cảm biến, relay, PLC hoặc tủ điều khiển.

Nếu hệ thống dùng nhiều van mở cùng lúc, bộ nguồn phải đủ công suất. Nếu nguồn tụt áp khi nhiều coil hút, van có thể kêu rè, mở yếu hoặc nóng coil. Vì vậy, cần kiểm tra cả phần điện và phần áp lực nước.

Bảng tiêu chí chọn van điện từ ODE cho đường ống áp suất không ổn định

Checklist trước khi lắp van điện từ ODE cho hệ áp suất không ổn định

Những lỗi thường gặp khi dùng van trong hệ áp suất không ổn định

Lỗi đầu tiên là chọn van theo áp suất trung bình. Thực tế, van phải chịu cả lúc áp thấp nhất và cao nhất, nên chọn theo áp trung bình rất dễ sai.

Lỗi thứ hai là dùng van cần chênh áp cho hệ áp thấp. Khi áp tụt, van có thể không mở hết hoặc nước qua yếu.

Lỗi thứ ba là không xử lý búa nước. Nếu đường ống có tiếng đập mạnh khi van đóng, van rất dễ nhanh hỏng màng hoặc rò sau một thời gian.

Lỗi thứ tư là không lắp lọc. Cặn bẩn kết hợp với áp lực dao động dễ làm van kẹt và đóng không kín.

Lỗi thứ năm là chọn sai điện áp coil. Van hoạt động chập chờn khiến người dùng nhầm là do áp lực, trong khi nguyên nhân nằm ở nguồn điện hoặc AC/DC.

Lưu ý khi lắp đặt và chạy thử

Khi lắp van điện từ ODE, cần lắp đúng chiều dòng chảy theo mũi tên trên thân van. Nếu lắp ngược chiều, van có thể không mở, đóng không kín hoặc càng dễ lỗi khi áp suất dao động.

Nên bố trí đồng hồ áp gần vị trí lắp van nếu hệ thống thường xuyên thay đổi áp lực. Việc này giúp kỹ thuật dễ kiểm tra khi van hoạt động bất thường.

Sau khi lắp, cần chạy thử nhiều chu kỳ trong các trạng thái khác nhau: khi bơm chạy, khi nhiều nhánh mở, khi hệ thống gần đầy tải và khi van đóng nhanh. Cần quan sát van có rung không, có rò sau khi đóng không, coil có kêu rè không và lưu lượng có ổn định không.

Nếu hệ thống có áp cao hơn thông thường hoặc dao động mạnh, có thể tham khảo thêm dòng van điện từ áp suất cao ODE để lựa chọn model phù hợp hơn với điều kiện vận hành thực tế.

Có nên dùng van điện từ ODE cho đường ống áp suất không ổn định không?

Có, van điện từ ODE có thể dùng cho đường ống có áp suất không ổn định nếu chọn đúng model và xử lý hệ thống phù hợp. Người dùng cần kiểm tra đầy đủ dải áp lực, DN, lưu lượng, kiểu tác động, điện áp coil, lọc cặn và nguy cơ búa nước.

Nếu áp suất chỉ dao động nhẹ và vẫn nằm trong dải làm việc của van, việc chọn đúng model là đủ. Nếu áp suất dao động mạnh, nên xử lý thêm bằng van giảm áp, bình tích áp, bộ điều áp hoặc điều chỉnh bơm để bảo vệ van và toàn bộ đường ống.
