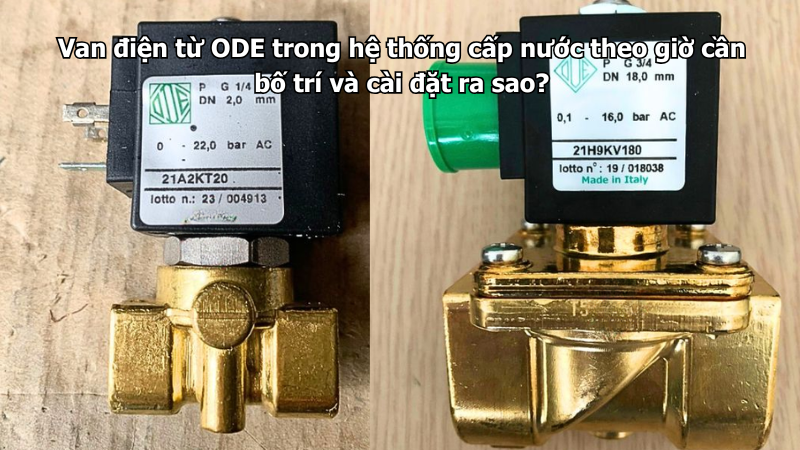

Van điện từ ODE trong hệ thống cấp nước theo giờ cần được bố trí đúng vị trí, đúng chiều dòng chảy, đúng áp lực, đúng lưu lượng và cài đặt thời gian mở – đóng phù hợp với nhu cầu sử dụng thực tế. Đây là dạng hệ thống thường dùng timer, relay, PLC hoặc bộ điều khiển thời gian để cấp nước tự động theo khung giờ cố định, giúp giảm thao tác thủ công và hạn chế tình trạng quên mở hoặc quên khóa nước.

Ứng dụng này thường gặp trong hệ thống cấp nước bồn chứa, tưới cây, phun sương, cấp nước nhà xưởng, cấp nước thiết bị, xả rửa định kỳ, hệ thống xử lý nước, máy rửa, chiller hoặc các cụm máy cần cấp nước theo ca vận hành. Nếu bố trí sai hoặc cài đặt thời gian không hợp lý, van có thể cấp thiếu nước, cấp quá nhiều, rò nước sau khi đóng, nóng coil, kẹt lõi hoặc làm hệ thống vận hành không ổn định.

Bạn có thể tham khảo thêm các dòng van điện từ ODE đang được phân phối tại ODEVN để lựa chọn đúng model cho hệ thống cấp nước tự động, cấp nước theo giờ, điều khiển bằng timer và các thiết bị công nghiệp.

Van điện từ ODE có dùng được cho hệ thống cấp nước theo giờ không?

Van điện từ ODE có thể dùng rất phù hợp cho hệ thống cấp nước theo giờ nếu chọn đúng model và cài đặt đúng thời gian điều khiển. Trong hệ thống này, van thường đóng vai trò là thiết bị chấp hành: khi timer hoặc bộ điều khiển cấp điện, van mở để nước đi qua; khi hết thời gian cài đặt, van mất điện và đóng lại.

Cách vận hành này phù hợp với các hệ thống cần cấp nước lặp lại theo lịch, ví dụ cấp nước vào bồn vào một số khung giờ trong ngày, tưới cây theo giờ, phun sương theo chu kỳ, cấp nước cho máy vào ca sản xuất hoặc xả rửa định kỳ cho thiết bị.

Tuy nhiên, van điện từ chỉ đóng mở theo tín hiệu. Lượng nước cấp được bao nhiêu còn phụ thuộc vào áp lực, DN van, thời gian mở, lưu lượng đường ống và tình trạng lọc. Vì vậy, muốn hệ thống cấp nước theo giờ chạy ổn định, cần chọn van và cài đặt timer đồng bộ với thực tế vận hành.

Hệ thống cấp nước theo giờ thường gồm những gì?

Một hệ thống cấp nước theo giờ thường có nguồn nước, đường ống, van điện từ, timer hoặc bộ điều khiển thời gian, nguồn điện, relay trung gian nếu cần, lọc nước và thiết bị sử dụng nước phía sau.

Nguồn nước có thể là nước máy, bồn chứa, bơm tăng áp, hệ lọc RO, bể trung gian hoặc đường nước tổng. Timer có nhiệm vụ quyết định thời điểm cấp nước và thời gian mở van. Van điện từ ODE thực hiện thao tác đóng mở dòng nước theo tín hiệu từ timer.

Ở hệ đơn giản, timer có thể điều khiển trực tiếp van nếu điện áp và dòng tải phù hợp. Ở hệ lớn hơn, nên dùng relay trung gian hoặc tủ điều khiển để bảo vệ timer và giúp hệ thống ổn định hơn.

Tiêu chí 1: Bố trí van trên đường cấp nước chính của nhánh cần điều khiển

Van điện từ ODE nên được lắp trên đường cấp nước của đúng nhánh cần điều khiển theo giờ. Không nên lắp quá xa thiết bị hoặc bồn chứa nếu sau van còn nhiều nhánh phụ không cần điều khiển. Khi van mở, toàn bộ đoạn ống sau van sẽ có nước, nên cần đảm bảo đường ống sau van không có điểm rò hoặc điểm cấp ngoài ý muốn.

Với bồn chứa, van thường lắp trên đường cấp vào bồn. Với hệ tưới hoặc phun sương, van lắp trước cụm đầu phun của khu vực cần chạy theo giờ. Với máy móc, van nên đặt gần nhánh cấp nước vào thiết bị nhưng vẫn phải có khoảng thao tác để bảo trì.

Vị trí lắp cần khô ráo, dễ kiểm tra, dễ thay coil, dễ vệ sinh lọc và không bị nước bắn trực tiếp vào đầu điện.

Tiêu chí 2: Lắp đúng chiều mũi tên trên thân van

Van điện từ ODE cần lắp đúng chiều dòng chảy theo mũi tên trên thân van. Đây là bước rất quan trọng. Nếu lắp ngược chiều, van có thể không mở, đóng không kín, rò nước sau khi đóng hoặc nước qua van yếu.

Trong hệ cấp nước theo giờ, lỗi lắp ngược có thể làm người dùng nhầm là timer sai, nguồn điện yếu hoặc van lỗi. Thực tế, chỉ cần chiều dòng chảy sai, van đã có thể hoạt động không ổn định.

Trước khi siết ren hoặc cố định van, cần xác định rõ hướng nước đi từ nguồn đến thiết bị. Sau đó đối chiếu với mũi tên trên thân van. Không nên xoay van chỉ để coil thuận mắt mà làm sai chiều dòng chảy.

Tiêu chí 3: Nên chọn van thường đóng cho hệ cấp nước theo giờ

Đa số hệ thống cấp nước theo giờ nên dùng van điện từ thường đóng. Van thường đóng là loại khi chưa cấp điện thì van đóng, khi timer cấp điện thì van mở, khi hết giờ cài đặt thì van đóng lại.

Kiểu này an toàn hơn vì khi mất điện, lỗi timer hoặc tủ điều khiển ngắt tín hiệu, van sẽ tự đóng lại để hạn chế nước chảy ngoài ý muốn. Với hệ cấp bồn, tưới cây, phun sương hoặc cấp nước thiết bị, đây là lựa chọn phổ biến và dễ kiểm soát.

Van thường mở chỉ phù hợp với một số hệ thống đặc biệt cần duy trì dòng nước liên tục và chỉ đóng lại trong một số khung giờ nhất định. Nếu không có yêu cầu riêng, nên ưu tiên van thường đóng.

Tiêu chí 4: Chọn đúng điện áp coil theo timer hoặc tủ điều khiển

Van điện từ ODE có nhiều mức điện áp coil như 24V, 110V, 220V hoặc mức khác tùy model. Khi lắp cho hệ cấp nước theo giờ, điện áp coil phải khớp với nguồn đầu ra của timer, relay hoặc tủ điều khiển.

Nếu timer điều khiển nguồn 220V, có thể chọn coil 220V nếu phù hợp. Nếu hệ thống dùng nguồn thấp áp hoặc PLC, coil 24V thường được cân nhắc nhiều hơn. Cần phân biệt đúng AC và DC, đặc biệt với các hệ dùng nguồn 24V.

Nếu chọn sai điện áp, van có thể không mở, kêu rè, hút yếu, nóng coil hoặc cháy coil. Trước khi đấu nối, cần đọc tem coil, kiểm tra sơ đồ timer và đo nguồn thực tế nếu cần.

Tiêu chí 5: Có cần relay trung gian không?

Trong nhiều hệ thống, nên dùng relay trung gian giữa timer và coil van điện từ ODE. Relay giúp timer không phải chịu tải trực tiếp của coil, đặc biệt khi dùng nhiều van hoặc van đóng mở nhiều lần trong ngày.

Nếu timer có tiếp điểm chịu tải nhỏ nhưng lại kéo coil trực tiếp trong thời gian dài, tiếp điểm có thể nhanh hỏng, dính tiếp điểm hoặc làm van chạy sai giờ. Relay trung gian giúp hệ thống dễ kiểm tra hơn, dễ thay thế hơn và an toàn hơn.

Với hệ thống đơn giản chỉ dùng một van nhỏ và timer có công suất phù hợp, có thể đấu trực tiếp nếu đúng kỹ thuật. Nhưng với hệ công nghiệp, nhà xưởng, khách sạn hoặc nhiều van chạy theo lịch, relay trung gian là phương án nên cân nhắc.

Tiêu chí 6: Cài đặt thời gian mở van theo lưu lượng thực tế

Khi cấp nước theo giờ, không chỉ cần đặt giờ mở mà còn phải cài thời gian mở bao lâu. Thời gian này phải dựa trên lưu lượng nước thực tế qua van.

Ví dụ, nếu cần cấp 100 lít nước vào bồn, cần biết mỗi phút van cho qua bao nhiêu lít nước ở áp lực thực tế. Nếu nước qua van được 20 lít/phút, thời gian mở khoảng 5 phút. Nếu áp lực yếu và chỉ đạt 10 lít/phút, cần mở lâu hơn.

Không nên cài thời gian theo cảm tính. Sau khi lắp, nên đo thực tế lượng nước đi qua trong 1 phút, sau đó tính lại thời gian mở phù hợp. Cách này giúp tránh cấp thiếu nước hoặc cấp quá nhiều.

Tiêu chí 7: Kiểm tra áp lực và DN trước khi cài giờ

Áp lực và DN ảnh hưởng trực tiếp đến lượng nước qua van. Cùng cài 5 phút, nhưng nếu áp lực hôm nay cao hơn hôm trước, lượng nước cấp có thể nhiều hơn. Nếu lọc nghẹt hoặc áp tụt, lượng nước lại giảm.

Vì vậy, trước khi cài đặt thời gian cố định, cần kiểm tra áp lực tại vị trí lắp van và chọn DN phù hợp với lưu lượng mong muốn. Nếu hệ thống áp lực dao động mạnh, nên xử lý ổn định áp trước khi dùng timer để cấp nước chính xác hơn.

Với bồn nhỏ, thiết bị nhỏ hoặc hệ phun sương, DN8, DN10, DN15 có thể phù hợp. Với bồn lớn, cấp nước nhà xưởng hoặc nhánh lưu lượng cao, có thể cần DN20, DN25 hoặc lớn hơn tùy hệ thống.

Tiêu chí 8: Lắp lọc trước van để tránh kẹt và rò

Nguồn nước có cặn mịn, rỉ sét, mạt hàn hoặc rong rêu có thể làm van điện từ ODE bị kẹt lõi, đóng không kín hoặc rò nước sau khi đóng. Trong hệ cấp nước theo giờ, lỗi này rất nguy hiểm vì van có thể vẫn rò dù timer đã ngắt.

Nên lắp lọc Y hoặc bộ lọc phù hợp trước van nếu nguồn nước có cặn hoặc đường ống đã sử dụng lâu ngày. Lọc cần đặt ở vị trí dễ vệ sinh. Nếu lọc nghẹt, lưu lượng qua van giảm và thời gian cấp nước đã cài đặt sẽ không còn chính xác.

Với hệ mới thi công, nên xả rửa đường ống trước khi lắp van để tránh mạt hàn, vụn ren hoặc bụi đường ống đi vào thân van.

Bảng tiêu chí bố trí và cài đặt van điện từ ODE cấp nước theo giờ

Checklist trước khi vận hành hệ cấp nước theo giờ

Những lỗi thường gặp khi dùng van điện từ cấp nước theo giờ

Lỗi đầu tiên là cài thời gian mở van theo cảm tính. Khi chưa đo lưu lượng thực tế, hệ thống dễ bị cấp thiếu hoặc cấp quá nhiều nước.

Lỗi thứ hai là chọn sai điện áp coil. Timer dùng 220V nhưng van dùng coil 24V hoặc ngược lại đều gây lỗi nghiêm trọng.

Lỗi thứ ba là không dùng relay trung gian trong hệ có nhiều van. Timer có thể nhanh hỏng tiếp điểm hoặc điều khiển không ổn định.

Lỗi thứ tư là không lắp lọc trước van. Cặn làm van đóng không kín, khiến nước vẫn rò dù đã hết giờ cấp.

Lỗi thứ năm là không kiểm tra áp lực. Nếu áp lực thay đổi, lượng nước cấp theo cùng một thời gian cũng thay đổi, làm hệ thống thiếu ổn định.

Lưu ý khi chạy thử và điều chỉnh thời gian

Sau khi lắp đặt, nên chạy thử từng chu kỳ. Cần kiểm tra van có mở đúng giờ không, khi hết giờ có đóng kín không, nước có rò qua van không và coil có nóng bất thường không.

Tiếp theo, cần đo lượng nước thực tế trong một khoảng thời gian. Ví dụ mở van 1 phút rồi đo lượng nước thu được. Từ đó tính thời gian cần mở để đạt lượng nước mong muốn.

Nếu hệ thống dùng bồn chứa, nên cài thời gian mở thấp hơn một chút so với mức có nguy cơ tràn, sau đó điều chỉnh dần. Nếu hệ thống quan trọng, nên kết hợp thêm cảm biến mực nước để chống tràn thay vì chỉ dựa vào timer.

Có nên dùng van điện từ ODE cho hệ thống cấp nước theo giờ không?

Có, van điện từ ODE rất phù hợp cho hệ thống cấp nước theo giờ nếu chọn đúng model, đúng điện áp coil, đúng DN, đúng áp lực và cài đặt timer hợp lý. Đây là giải pháp đơn giản, dễ tự động hóa và phù hợp cho nhiều hệ thống cấp nước lặp lại theo lịch.

Tuy nhiên, để hệ thống ổn định, cần lắp đúng chiều, có lọc bảo vệ, kiểm tra lưu lượng thực tế và dùng relay trung gian khi cần. Nếu hệ thống yêu cầu chống tràn hoặc cấp nước chính xác hơn, nên kết hợp thêm cảm biến mực nước hoặc cảm biến lưu lượng.

Nếu hệ thống của bạn cần dùng van điện từ ODE để cấp nước theo giờ, cấp nước theo timer hoặc đóng mở tự động cho từng nhánh đường ống, có thể tham khảo thêm nhóm sản phẩm van điện từ ODE để lựa chọn model phù hợp với áp lực, lưu lượng, điện áp coil và điều kiện vận hành thực tế.
