Khu bếp công nghiệp cần sử dụng nước cho nhiều công việc như sơ chế thực phẩm, rửa dụng cụ, vệ sinh sàn, cấp nước cho máy rửa bát hoặc bổ sung nước vào thiết bị. Việc lắp van điện từ giúp quá trình cấp nước được điều khiển tự động và hạn chế nước chảy khi thiết bị ngừng hoạt động.

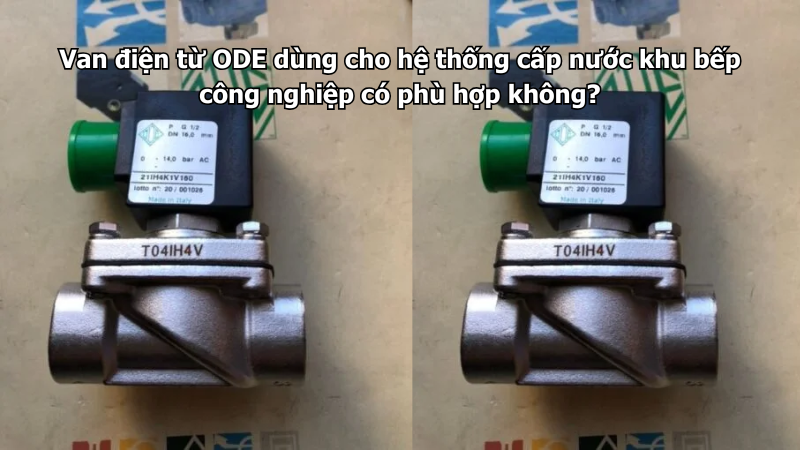

Van điện từ ODE có thể sử dụng trong hệ thống cấp nước khu bếp công nghiệp nếu chọn đúng vật liệu, gioăng, nhiệt độ, áp suất và điện áp. Tuy nhiên, cần phân biệt rõ nước sinh hoạt thông thường với nước tiếp xúc trực tiếp thực phẩm để áp dụng yêu cầu vệ sinh phù hợp.
Van điện từ được dùng tại những vị trí nào trong bếp công nghiệp?
Van điện từ có thể được lắp tại đường cấp nước chính hoặc từng nhánh dẫn đến thiết bị. Mỗi vị trí có yêu cầu khác nhau về lưu lượng, nhiệt độ và tần suất đóng mở.
Các vị trí ứng dụng phổ biến gồm:
- Đường cấp nước cho máy rửa bát công nghiệp.
- Đường nước rửa khay, xoong nồi và dụng cụ.
- Hệ thống vệ sinh sàn tự động.
- Đường cấp nước cho bồn rửa.
- Cấp nước cho máy làm đá.
- Cấp nước cho hệ thống lọc nước.
- Bổ sung nước vào bồn chứa.
- Cấp nước cho thiết bị hấp, luộc hoặc nấu.
- Đường nước làm mát thiết bị.
- Hệ thống phun rửa tự động.
- Đường cấp nước cho khu sơ chế.
- Hệ thống ngắt nước khẩn cấp.
Trước khi lựa chọn, cần xác định van chỉ dẫn nước vệ sinh hay nước sẽ đi trực tiếp vào thực phẩm và đồ uống.
Van điện từ ODE có phù hợp với bếp công nghiệp không?
Van điện từ ODE phù hợp với nhiều đường cấp nước phụ trợ trong bếp công nghiệp. Sản phẩm có thể kết nối với cảm biến mức, bộ hẹn giờ, công tắc áp suất, PLC hoặc bộ điều khiển riêng của thiết bị.
Van có thể đáp ứng tốt khi:
- Môi chất tương thích với vật liệu van.
- Nước có độ sạch phù hợp.
- Áp suất nằm trong giới hạn của model.
- Nhiệt độ không vượt quá khả năng của gioăng.
- Điện áp coil phù hợp với tủ điều khiển.
- Khu vực lắp đặt không bị ngập nước.
- Van được vệ sinh và bảo dưỡng định kỳ.
Nếu van dùng trên đường nước uống hoặc nước trực tiếp chế biến thực phẩm, cần kiểm tra thêm chứng nhận vật liệu và yêu cầu vệ sinh của dự án.
Phân biệt đường nước sử dụng trong khu bếp
Không phải mọi đường nước trong bếp đều có yêu cầu giống nhau. Việc phân loại đúng giúp tránh chọn vật liệu không phù hợp hoặc sử dụng van vượt quá phạm vi thiết kế.
| Vị trí sử dụng | Yêu cầu chính |
|---|---|
| Nước rửa sàn | Chống ẩm, chịu được hóa chất vệ sinh nếu có |
| Nước rửa dụng cụ | Vật liệu phù hợp với nước sạch và nhiệt độ |
| Nước cấp máy rửa bát | Kiểm tra áp suất, lưu lượng và nước nóng |
| Nước sơ chế thực phẩm | Quan tâm khả năng vệ sinh và vật liệu tiếp xúc |
| Nước uống, pha chế | Kiểm tra tiêu chuẩn vật liệu cho nước dùng trực tiếp |
| Nước cấp thiết bị hấp | Kiểm tra nhiệt độ và khả năng chảy ngược |
| Nước làm mát | Kiểm tra phụ gia và chế độ tuần hoàn |
Không nên dùng chung một model cho tất cả vị trí chỉ vì kích thước đường ống giống nhau.
Lựa chọn thân đồng hay inox 316?
Thân van phải phù hợp với tính chất nước và yêu cầu vệ sinh tại vị trí lắp đặt. Đồng thau và inox 316 đều có thể được cân nhắc nhưng phạm vi sử dụng khác nhau.
Van điện từ ODE thân đồng
Thân đồng phù hợp với nước sạch và nhiều đường cấp nước phụ trợ thông thường. Loại van này có chi phí hợp lý, kích thước gọn và thuận tiện lắp đặt.
Có thể cân nhắc thân đồng cho:
- Nước rửa sàn.
- Nước vệ sinh thông thường.
- Đường cấp nước kỹ thuật.
- Nước làm mát không có hóa chất ăn mòn.
- Máy rửa thiết bị khi dự án cho phép.
- Hệ thống không yêu cầu thân inox.
Không nên tự động dùng thân đồng cho đường nước uống hoặc nước tiếp xúc trực tiếp thực phẩm nếu chưa kiểm tra yêu cầu vật liệu của công trình.
Van điện từ ODE inox 316
Inox 316 có khả năng chống ăn mòn và thuận tiện vệ sinh bề mặt. Đây là lựa chọn đáng cân nhắc tại khu vực ẩm, thường xuyên rửa hoặc có yêu cầu cao hơn về vật liệu.
Van inox thường được ưu tiên khi:
- Môi trường lắp đặt luôn ẩm.
- Có hóa chất vệ sinh xung quanh.
- Nước pha phụ gia.
- Cần làm sạch bề mặt thường xuyên.
- Dự án quy định dùng inox.
- Đường nước có tính ăn mòn nhẹ.
Dù sử dụng inox 316, gioăng và các chi tiết bên trong vẫn cần được kiểm tra riêng.
Kiểm tra yêu cầu vệ sinh thực phẩm
Không phải van làm từ inox đều tự động được xem là van dùng cho thực phẩm. Khả năng sử dụng còn phụ thuộc vào cấu tạo, bề mặt tiếp xúc, vật liệu gioăng và chứng nhận của từng model.
Nếu van lắp trên đường nước uống hoặc nước trực tiếp đi vào thực phẩm, cần xác định:
- Vật liệu thân và chi tiết tiếp xúc.
- Loại gioăng.
- Khả năng thôi nhiễm.
- Chứng nhận vật liệu theo yêu cầu dự án.
- Khả năng vệ sinh.
- Vùng có thể giữ cặn bên trong van.
- Quy trình súc rửa trước khi sử dụng.
- Quy định của đơn vị vận hành.
Van điện từ công nghiệp tiêu chuẩn có thể phù hợp với đường nước phụ trợ nhưng chưa chắc đáp ứng một dây chuyền chế biến có yêu cầu vệ sinh chuyên biệt.
Chọn gioăng theo nhiệt độ và hóa chất
Gioăng và màng van tiếp xúc trực tiếp với nước nên quyết định khả năng đóng kín. Trong khu bếp, nước có thể chứa chất tẩy rửa hoặc có nhiệt độ cao hơn nước sinh hoạt thông thường.
Một số vật liệu thường gặp gồm:
- NBR phù hợp với nước và môi chất thông thường.
- EPDM thường được sử dụng cho nước và nước nóng ở mức phù hợp.
- FKM/Viton chịu nhiệt, dầu và một số hóa chất tốt hơn.
- PTFE có khả năng chống nhiều loại hóa chất và chịu nhiệt cao.
Không nên lựa chọn dựa trên nhiệt độ tối đa của vật liệu nói chung. Cần đối chiếu giới hạn của đúng model van và thành phần dung dịch thực tế.
Chú ý nước nóng tại máy rửa bát
Máy rửa bát công nghiệp có thể sử dụng nước nóng để tăng khả năng làm sạch. Nhiệt độ cao ảnh hưởng đến gioăng, màng van và coil.
Trước khi chọn cần xác định:
- Nhiệt độ nước bình thường.
- Nhiệt độ cao nhất.
- Thời gian van tiếp xúc với nước nóng.
- Áp suất khi gia nhiệt.
- Vật liệu gioăng.
- Nhiệt độ môi trường quanh van.
- Khả năng truyền nhiệt từ đường ống sang coil.
Không nên dùng van nước lạnh cho đường nước nóng chỉ vì kích thước và điện áp giống nhau.
Chọn van thường đóng hay thường mở?
Van thường đóng thường phù hợp hơn với hệ thống cấp nước khu bếp. Khi mất điện hoặc thiết bị dừng, van tự đóng và ngăn nước tiếp tục chảy.
Van thường đóng phù hợp khi:
- Cấp nước theo chu kỳ.
- Điều khiển bằng cảm biến mức.
- Cấp nước cho máy rửa bát.
- Tự động bổ sung nước vào bồn.
- Cần ngắt nước khi thiết bị báo lỗi.
- Muốn hạn chế tràn khi mất điện.
- Điều khiển từng khu vực riêng biệt.
Van thường mở chỉ nên dùng khi dòng nước phải được duy trì trong trạng thái không có điện. Việc lựa chọn cần dựa trên phương án an toàn của toàn hệ thống.
Chọn kích thước theo lưu lượng
Kích thước ren chỉ cho biết khả năng kết nối với đường ống, không phản ánh đầy đủ lưu lượng qua van. Người dùng cần kiểm tra hệ số lưu lượng và đường kính lỗ van của từng model.
Van quá nhỏ có thể gây:
- Cấp nước chậm.
- Máy rửa hoạt động không đủ lưu lượng.
- Giảm áp suất tại đầu sử dụng.
- Tăng thời gian bổ sung nước.
- Phát sinh tiếng ồn.
- Làm bơm hoạt động kém hiệu quả.
Van quá lớn có thể tăng chi phí và chiếm nhiều không gian. Kích thước nên được lựa chọn theo lưu lượng lớn nhất khi nhiều thiết bị cùng hoạt động.
Kiểm tra áp suất đầu vào
Áp suất tại khu bếp có thể thay đổi theo thời điểm sử dụng. Khi nhiều vòi nước hoặc máy rửa cùng hoạt động, áp suất thực tế tại van có thể thấp hơn đáng kể.
Cần xác định:
- Áp suất thấp nhất.
- Áp suất cao nhất.
- Áp suất khi nhiều thiết bị hoạt động.
- Mức tụt áp qua bộ lọc.
- Áp suất phía sau van.
- Nguy cơ tăng áp khi van đóng.
- Chênh áp tối thiểu qua van.
Nếu chọn van màng gián tiếp, hệ thống phải duy trì được chênh áp tối thiểu. Với đường cấp bằng trọng lực hoặc áp suất thấp, nên cân nhắc van tác động trực tiếp hoặc loại hoạt động từ 0 bar.
Lắp bộ lọc trước van điện từ
Đường nước trong bếp có thể chứa cặn rỉ, mạt kim loại hoặc tạp chất từ bồn chứa. Những chất này dễ làm tắc lỗ điều khiển và khiến van đóng không kín.
Bộ lọc trước van giúp:
- Giữ cặn bẩn.
- Bảo vệ màng van.
- Hạn chế kẹt lõi từ.
- Giảm rò nước sau khi đóng.
- Bảo vệ thiết bị sử dụng phía sau.
- Kéo dài thời gian giữa các lần bảo dưỡng.
Bộ lọc phải được vệ sinh định kỳ. Nếu lưới lọc bị tắc, áp suất phía sau giảm và thiết bị có thể thiếu nước.
Kiểm tra điện áp coil
Van điện từ ODE có thể sử dụng nhiều điện áp tùy model. Điện áp cần phù hợp với tủ điều khiển của thiết bị và điều kiện an toàn tại khu vực lắp đặt.
Các lựa chọn thường gặp gồm:
- 24VDC.
- 24VAC.
- 110VAC.
- 220VAC hoặc 230VAC.
Khu vực bếp thường ẩm nên điện áp thấp có thể được cân nhắc tùy theo thiết kế điện. Tuy nhiên, việc lựa chọn phải tuân theo tủ điều khiển và tiêu chuẩn an toàn của công trình.
Khi đấu điện cần:
- Phân biệt nguồn AC và DC.
- Kiểm tra điện áp thực tế.
- Dùng relay trung gian nếu cần.
- Lắp cầu chì hoặc thiết bị bảo vệ.
- Đấu kín giắc điện.
- Không để đầu dây hở.
- Không cấp điện khi coil tháo khỏi thân van.
- Nối đất khi hệ thống yêu cầu.
Bảo vệ coil trong môi trường ẩm ướt
Khu bếp thường xuyên có hơi nước, nước rửa và chất tẩy bắn ra xung quanh. Nếu lắp không đúng, nước có thể xâm nhập vào giắc điện hoặc dây dẫn.
Để bảo vệ phần điện cần:
- Lắp đầy đủ gioăng giắc cắm.
- Siết kín đầu cáp.
- Hướng dây dẫn xuống dưới.
- Không để giắc điện tạo điểm giữ nước.
- Che coil khỏi tia nước trực tiếp.
- Đặt van cao hơn nền.
- Không lắp tại vị trí có nguy cơ ngập.
- Bố trí hộp nối điện kín.
- Kiểm tra lớp cách điện định kỳ.
Chuẩn chống nước bắn không đồng nghĩa với việc coil có thể chịu ngâm nước hoặc rửa bằng vòi áp lực cao.
Hạn chế ảnh hưởng của dầu mỡ và hóa chất vệ sinh
Dầu mỡ, hơi hóa chất và chất tẩy rửa có thể bám lên thân, gioăng hoặc giắc điện. Nếu không vệ sinh, các chất này có thể làm vật liệu xuống cấp và gây mất an toàn.
Người vận hành nên:
- Không phun hóa chất trực tiếp lên van.
- Lau sạch dầu mỡ bám ngoài thân.
- Rửa lại theo hướng dẫn của hóa chất.
- Không dùng chất tẩy mạnh để làm sạch coil.
- Kiểm tra đầu nối sau mỗi đợt vệ sinh lớn.
- Thay gioăng bị trương hoặc nứt.
- Tránh để nước đọng quanh van.
Nếu hóa chất đi bên trong đường ống, phải kiểm tra khả năng tương thích trước khi sử dụng.
Vị trí lắp đặt phù hợp
Van nên được đặt tại nơi dễ kiểm tra nhưng không gây cản trở công việc trong bếp. Không nên lắp quá sát nền, phía dưới bồn thường xuyên rò nước hoặc trong khu vực khó tháo bảo dưỡng.
Khi lắp cần:
- Tuân thủ mũi tên chỉ dòng chảy.
- Căn thẳng hai đầu đường ống.
- Không dùng coil làm tay vặn.
- Không siết ren quá mạnh.
- Bố trí giá đỡ đường ống.
- Chừa khoảng trống tháo coil và lõi từ.
- Lắp van khóa trước và sau.
- Bố trí bộ lọc phía trước.
- Hạn chế vị trí rung và nhiệt cao.
- Súc rửa đường ống trước khi lắp.
Phòng tránh búa nước
Van điện từ đóng nhanh có thể làm dòng nước dừng đột ngột. Trong đường ống dài hoặc có lưu lượng lớn, hiện tượng này tạo ra xung áp và tiếng va đập.
Búa nước có thể gây:
- Rung đường ống.
- Lỏng đầu nối.
- Nứt phụ kiện.
- Hỏng màng van.
- Rò rỉ.
- Giảm tuổi thọ thiết bị.
- Tạo tiếng ồn trong khu bếp.
Nếu hệ thống phát tiếng va mạnh khi van đóng, cần kiểm tra vận tốc nước và bổ sung thiết bị chống búa nước phù hợp.
Không dùng van điện từ để điều tiết lưu lượng
Van điện từ thông thường chủ yếu hoạt động ở hai trạng thái mở hoàn toàn và đóng hoàn toàn. Thiết bị không thay thế van điều tiết hoặc van giảm áp.
Nếu thiết bị cần lưu lượng ổn định, nên kết hợp:
- Van giảm áp.
- Van cân bằng.
- Van kim.
- Bộ điều chỉnh lưu lượng.
- Cảm biến lưu lượng.
- Biến tần cho máy bơm.
Không nên cấp điện ngắt quãng liên tục để dùng van ON/OFF như thiết bị điều chỉnh tuyến tính.
Bảo dưỡng van trong khu bếp công nghiệp
Van cần được kiểm tra cùng lịch bảo dưỡng thiết bị bếp. Tần suất thực tế phụ thuộc vào chất lượng nước, nhiệt độ và số chu kỳ đóng mở.
Các công việc nên thực hiện gồm:
- Vệ sinh bộ lọc trước van.
- Kiểm tra rò rỉ tại đầu nối.
- Quan sát dấu hiệu oxy hóa.
- Làm sạch lõi từ và khoang van.
- Kiểm tra màng và gioăng.
- Đo điện áp cấp cho coil.
- Kiểm tra nhiệt độ coil.
- Vệ sinh dầu mỡ bám ngoài thân.
- Chạy thử van khi mất điện.
- Kiểm tra tín hiệu từ cảm biến.
- Súc rửa đường ống sau thời gian ngừng dài.
- Thay phụ kiện đúng model khi xuống cấp.
Nếu van không đóng kín, cần kiểm tra cặn bẩn và màng trước khi kết luận coil bị hỏng.
Những sai lầm cần tránh
Nhiều sự cố xảy ra do chọn van theo thói quen mà chưa kiểm tra đầy đủ điều kiện sử dụng. Khu bếp có nước, nhiệt, dầu mỡ và hóa chất nên yêu cầu đánh giá kỹ hơn đường nước thông thường.
Các sai lầm thường gặp gồm:
- Không phân biệt nước phụ trợ với nước dùng trực tiếp.
- Chọn vật liệu mà không kiểm tra yêu cầu vệ sinh.
- Dùng gioăng không phù hợp với nước nóng.
- Không kiểm tra chênh áp tối thiểu.
- Chọn van chỉ theo đường kính ống.
- Không lắp bộ lọc.
- Để coil bị nước rửa trực tiếp.
- Cấp sai điện áp.
- Không tính lưu lượng khi nhiều thiết bị hoạt động.
- Lắp van quá gần nguồn nhiệt.
- Không bố trí van khóa để bảo dưỡng.
- Dùng van điện từ để giảm áp suất.
Thông tin cần cung cấp khi chọn van ODE
Để lựa chọn chính xác, người mua cần cung cấp đầy đủ thông tin về môi chất và hệ thống. Chỉ cung cấp kích thước đường ống thường chưa đủ để xác định model.
Thông tin cần có:
- Nước dùng cho mục đích nào.
- Có tiếp xúc trực tiếp thực phẩm không.
- Nhiệt độ thấp nhất và cao nhất.
- Áp suất đầu vào.
- Áp suất phía sau.
- Lưu lượng yêu cầu.
- Kích thước đường ống.
- Vật liệu đường ống.
- Điện áp điều khiển.
- Kiểu thường đóng hoặc thường mở.
- Tần suất đóng mở.
- Điều kiện vệ sinh xung quanh.
- Yêu cầu vật liệu và chứng nhận.
Kết luận
Van điện từ ODE phù hợp với nhiều đường cấp nước trong khu bếp công nghiệp, đặc biệt là nước rửa, nước vệ sinh và nước cấp tự động cho thiết bị. Người sử dụng cần lựa chọn theo vật liệu, gioăng, nhiệt độ, áp suất, lưu lượng và yêu cầu vệ sinh của từng vị trí.
Đối với đường nước trung tính cần kết nối DN25, người dùng có thể tham khảo thông số van điện từ ODE 21W4KIV250. Trước khi sử dụng trong khu bếp, cần xác nhận khả năng tương thích với nước, nhiệt độ và yêu cầu vật liệu của đúng công trình.
