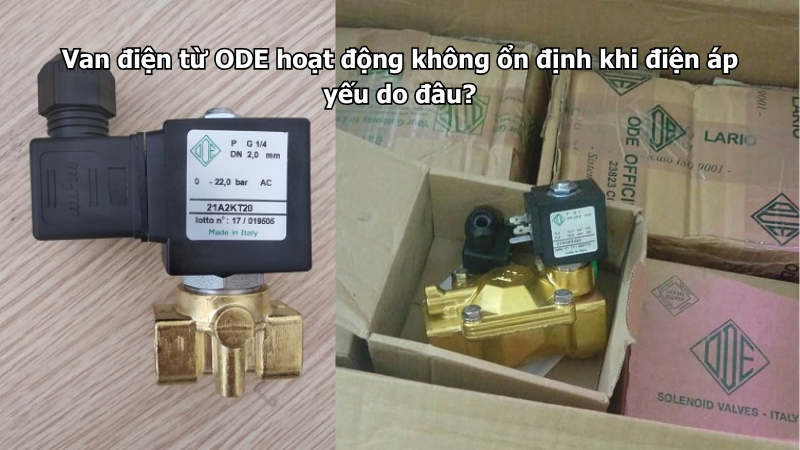

Van điện từ cần được cấp đúng điện áp và đủ công suất để cuộn coil tạo ra lực từ hút lõi van. Khi điện áp thấp hơn yêu cầu, van có thể mở không hoàn toàn, đóng mở chập chờn, phát tiếng rung hoặc nóng bất thường.
Tình trạng này không phải lúc nào cũng do nguồn điện tổng bị yếu. Khi sử dụng van điện từ ODE, cần kiểm tra cả dây dẫn, bộ nguồn, relay, đầu nối, loại điện áp và tình trạng cơ khí bên trong van.
Điện áp yếu ảnh hưởng đến van điện từ như thế nào?
Coil chuyển đổi điện năng thành từ trường để dịch chuyển lõi van. Điện áp không đủ sẽ làm lực từ giảm, khiến lõi không thắng được lực lò xo, áp suất môi chất và ma sát bên trong.
Van có thể xuất hiện những biểu hiện như:
- Có điện nhưng không mở.
- Van lúc mở, lúc không.
- Lõi từ rung liên tục.
- Coil phát tiếng kêu.
- Lưu lượng qua van thấp.
- Van mở chậm hơn bình thường.
- Coil nóng nhanh.
- Van đóng mở theo điện áp dao động.
- Relay đóng nhưng van không hoạt động.
- Van chỉ mở khi áp suất đường ống giảm.
Nếu tiếp tục vận hành, coil và bề mặt lõi từ có thể bị hư hỏng sớm.
Điện áp tại van thấp hơn điện áp tại nguồn
Điện áp đo tại tủ điện có thể vẫn đúng nhưng điện áp đến coil đã bị giảm. Nguyên nhân thường là dây dẫn dài, tiết diện nhỏ hoặc có điểm tiếp xúc điện trở cao.
Mức sụt áp phụ thuộc vào:
- Chiều dài dây dẫn.
- Tiết diện dây.
- Dòng điện của coil.
- Vật liệu dây.
- Chất lượng mối nối.
- Nhiệt độ dây dẫn.
- Số thiết bị dùng chung đường cấp.
- Tình trạng đầu cốt và cầu đấu.
Cần đo điện áp ngay tại hai đầu coil trong lúc van đang được cấp điện. Đo khi chưa có tải có thể không phát hiện được tình trạng sụt áp thực tế.
Dây dẫn quá nhỏ hoặc quá dài
Dây có tiết diện nhỏ tạo ra điện trở lớn hơn, đặc biệt khi khoảng cách từ tủ điện đến van dài. Điện áp tổn thất trên dây khiến coil không nhận đủ nguồn định mức.
Tình trạng này thường gặp khi:
- Van được lắp xa tủ điều khiển.
- Dùng dây tín hiệu thay cho dây cấp nguồn.
- Nhiều van dùng chung một đường dây nhỏ.
- Dây đã cũ hoặc bị oxy hóa.
- Dây đi qua khu vực nhiệt độ cao.
- Mối nối trung gian quá nhiều.
- Hệ thống được mở rộng nhưng không thay dây.
Cần tính tiết diện dây theo điện áp, dòng điện, chiều dài và mức sụt áp cho phép. Với nguồn điện áp thấp như 12VDC hoặc 24VDC, ảnh hưởng của sụt áp thường thể hiện rõ hơn.
Bộ nguồn không đủ công suất
Bộ nguồn có thể cung cấp đúng điện áp khi không tải nhưng bị tụt áp khi nhiều thiết bị hoạt động đồng thời. Điều này thường xảy ra với nguồn 24VDC cấp chung cho PLC, cảm biến, relay và nhiều coil.
Cần kiểm tra:
- Công suất định mức của bộ nguồn.
- Tổng dòng điện của các thiết bị.
- Dòng điện khi nhiều van mở cùng lúc.
- Khả năng quá tải ngắn hạn.
- Điện áp đầu ra khi có tải.
- Nhiệt độ của bộ nguồn.
- Mức dự phòng công suất.
- Tình trạng quạt và thông gió trong tủ.
Không nên thiết kế bộ nguồn chỉ vừa bằng tổng công suất danh định. Cần có phần dự phòng phù hợp để điện áp ổn định khi tải thay đổi.
Nhiều van đóng mở cùng một thời điểm
Khi nhiều coil được cấp điện đồng thời, dòng tải tăng nhanh và có thể làm nguồn bị sụt áp. Một van hoạt động riêng lẻ bình thường nhưng trở nên chập chờn khi toàn bộ hệ thống khởi động.
Có thể nhận biết qua các dấu hiệu:
- Van lỗi khi nhiều thiết bị cùng chạy.
- Điện áp giảm trong thời điểm khởi động.
- PLC hoặc cảm biến khởi động lại.
- Relay phát tiếng đóng ngắt liên tục.
- Nguồn điện nóng bất thường.
- Đèn báo nguồn nhấp nháy.
Giải pháp có thể là tăng công suất nguồn, chia tải thành nhiều nhánh hoặc điều khiển các van khởi động lệch thời gian.
Điện áp nguồn tổng không ổn định
Lưới điện tại nhà máy có thể bị giảm áp khi động cơ, máy nén khí, máy bơm hoặc thiết bị công suất lớn khởi động. Coil sử dụng 220VAC hoặc bộ nguồn chuyển đổi cũng có thể bị ảnh hưởng.
Người vận hành nên theo dõi:
- Điện áp vào tủ điện.
- Điện áp khi thiết bị lớn khởi động.
- Thời điểm van thường xuyên gặp lỗi.
- Tình trạng mất cân bằng pha.
- Công suất máy biến áp.
- Đường cấp điện dùng chung.
- Chất lượng thiết bị ổn áp.
Nếu điện áp chỉ giảm trong thời gian ngắn, đồng hồ thông thường có thể khó ghi nhận. Khi đó cần dùng thiết bị ghi dữ liệu hoặc đồng hồ có chức năng lưu giá trị thấp nhất.
Tiếp điểm relay hoặc contactor bị kém
Relay trung gian thường được sử dụng để điều khiển coil từ PLC. Sau nhiều lần đóng mở, tiếp điểm có thể bị cháy, oxy hóa hoặc tăng điện trở.
Tiếp điểm kém gây ra:
- Điện áp đến coil thấp.
- Van đóng mở không đều.
- Relay nóng.
- Phát tia lửa điện.
- Đầu nối đổi màu.
- Điện áp dao động khi rung nhẹ.
- Van hoạt động trở lại khi gõ vào relay.
Cần đo điện áp trước và sau relay khi có tải. Không nên chỉ nghe tiếng relay đóng rồi kết luận mạch điện đã hoạt động bình thường.
Đầu cốt, cầu đấu hoặc giắc điện bị lỏng
Mối nối lỏng tạo ra điện trở tiếp xúc lớn và làm sụt điện áp. Trong môi trường rung hoặc ẩm, đầu nối có thể xuống cấp nhanh hơn.
Các vị trí cần kiểm tra gồm:
- Đầu cốt trong tủ điện.
- Cầu đấu trung gian.
- Giắc cắm trên coil.
- Điểm nối dây ngoài hiện trường.
- Chân relay.
- Đầu dây tại bộ nguồn.
- Mối nối trong hộp kỹ thuật.
Dấu hiệu thường gặp là đầu nối nóng, đổi màu hoặc có mùi khét. Trước khi siết lại cần ngắt điện và kiểm tra xem chi tiết đã bị cháy hay biến dạng chưa.
Dây dẫn hoặc đầu nối bị oxy hóa
Hơi nước, hóa chất và độ ẩm có thể xâm nhập vào giắc điện. Lớp oxy hóa làm tăng điện trở và khiến điện áp đến coil giảm.
Tình trạng này thường xuất hiện khi:
- Giắc điện thiếu gioăng.
- Đầu cáp không được siết kín.
- Dây dẫn hướng nước vào giắc.
- Van bị nước phun trực tiếp.
- Hộp nối điện bị ngập.
- Môi trường có hơi muối hoặc hóa chất.
- Lớp cách điện đã lão hóa.
Không nên chỉ vệ sinh phần bên ngoài. Cần tháo kiểm tra chân tiếp xúc, đầu cốt và tình trạng cách điện bên trong.
Cấp sai điện áp định mức
Một coil 220VAC không thể hoạt động đúng với nguồn 110VAC hoặc 24V. Tương tự, coil 24VDC nhận điện áp thấp hơn đáng kể có thể không tạo đủ lực hút.
Trước khi đấu điện cần kiểm tra trên nhãn coil:
- Điện áp định mức.
- Nguồn AC hay DC.
- Tần số đối với nguồn AC.
- Công suất coil.
- Mã coil.
- Cấp cách điện.
- Chế độ làm việc.
Không nên xác định điện áp chỉ theo màu dây hoặc hình dạng giắc cắm. Các coil có hình thức tương tự vẫn có thể dùng điện áp khác nhau.
Nhầm nguồn AC và DC
Coil xoay chiều và một chiều có đặc tính điện khác nhau. Cấp sai loại nguồn có thể làm van không hoạt động, rung mạnh, nóng hoặc hỏng coil.
Ví dụ:
- Coil 24VDC phải sử dụng nguồn một chiều đúng cực khi mạch có diode.
- Coil 24VAC phải nhận nguồn xoay chiều phù hợp.
- Giắc có mạch chống xung hoặc đèn báo có thể yêu cầu đúng cực.
- Bộ chỉnh lưu bị hỏng có thể làm điện áp ra không đúng.
Cần kiểm tra bằng đồng hồ phù hợp và đối chiếu sơ đồ điện. Không nên mặc định cùng mức 24V là có thể sử dụng thay thế cho nhau.
Ngõ ra PLC không đủ dòng
Một số người đấu coil trực tiếp vào ngõ ra PLC mà không kiểm tra khả năng chịu tải. Nếu dòng của coil vượt giới hạn, điện áp ngõ ra có thể giảm hoặc làm hỏng module.
Cần kiểm tra:
- Dòng tải tối đa của mỗi ngõ ra.
- Tổng dòng cho nhóm ngõ ra.
- Loại ngõ ra transistor hay relay.
- Điện áp coil.
- Công suất coil.
- Dòng khởi động.
- Yêu cầu chống xung ngược.
Nếu ngõ ra PLC không phù hợp, nên sử dụng relay trung gian hoặc module điều khiển đúng công suất.
Thiết bị chống xung được lắp sai
Coil sinh ra điện áp ngược khi ngắt điện. Diode, varistor hoặc mạch RC thường được dùng để bảo vệ PLC và relay, nhưng lắp sai có thể ảnh hưởng đến hoạt động của van.
Một số lỗi thường gặp gồm:
- Đấu ngược cực diode.
- Dùng diode cho nguồn AC.
- Chọn linh kiện không đúng điện áp.
- Giắc có mạch bảo vệ không tương thích.
- Bộ chỉnh lưu trong giắc bị hỏng.
- Mạch chống xung gây rò điện.
Cần sử dụng phụ kiện phù hợp với AC hoặc DC và tuân theo sơ đồ đấu nối của nhà sản xuất.
Coil đã bị lão hóa hoặc hư hỏng một phần
Sau thời gian dài hoạt động, lớp cách điện của dây quấn có thể xuống cấp. Coil vẫn tạo từ trường nhưng lực hút không còn ổn định, đặc biệt khi điện áp giảm nhẹ.
Dấu hiệu coil có vấn đề gồm:
- Nóng hơn trước.
- Có mùi khét.
- Vỏ coil đổi màu.
- Điện trở khác bất thường.
- Van hoạt động khi nguội nhưng lỗi khi nóng.
- Coil rung dù điện áp đúng.
- Dòng điện cao hoặc thấp bất thường.
- Lớp nhựa có vết nứt.
Khi thay coil cần dùng đúng mã, điện áp, công suất và kích thước lõi. Không nên lắp coil có hình dáng giống nhưng thông số khác.
Nhiệt độ cao làm điện trở coil tăng
Điện trở dây đồng tăng theo nhiệt độ. Khi coil quá nóng, dòng điện và lực từ có thể thay đổi, làm khả năng hút lõi giảm trong điều kiện nguồn vốn đã yếu.
Nguyên nhân khiến coil nóng gồm:
- Điện áp không ổn định.
- Cấp điện liên tục trong môi trường nóng.
- Lõi từ không hút hết hành trình.
- Coil lắp gần đường hơi.
- Tủ hoặc hộp bảo vệ không thông thoáng.
- Dùng sai coil.
- Van đóng mở quá nhiều lần.
Nếu van hoạt động lúc mới khởi động nhưng lỗi sau một thời gian, cần đo điện áp và kiểm tra coil khi đang nóng.
Lõi từ bị cặn hoặc ma sát lớn
Điện áp yếu có thể chỉ làm lộ rõ một lỗi cơ khí đã tồn tại. Khi lõi từ bám cặn hoặc bị kẹt, coil cần lực lớn hơn bình thường để dịch chuyển.
Nguyên nhân cơ khí gồm:
- Cặn bẩn trong ống lõi.
- Mạt kim loại.
- Lõi từ bị oxy hóa.
- Lò xo biến dạng.
- Gioăng bị trương.
- Cặn hóa chất bám dính.
- Chi tiết lắp lệch.
- Van lâu ngày không hoạt động.
Trong trường hợp này, chỉ tăng điện áp hoặc thay nguồn chưa chắc giải quyết được vấn đề. Van cần được tháo kiểm tra và vệ sinh đúng cách.
Áp suất môi chất vượt khả năng mở của van
Lực từ của coil phải thắng được lực do áp suất tác động lên cửa van. Khi áp suất quá cao, điện áp thấp càng làm van khó mở.
Cần kiểm tra:
- Áp suất thực tế tại đầu vào.
- Áp suất khi bơm khởi động.
- Chênh áp qua van.
- Giới hạn áp suất của model.
- Chiều lắp đặt.
- Nguyên lý tác động trực tiếp hay gián tiếp.
- Kích thước lỗ van.
Nếu van chỉ lỗi khi áp suất cao, nguyên nhân có thể là sự kết hợp giữa nguồn yếu và chọn sai dải áp suất.
Van màng gián tiếp không đủ chênh áp
Van màng gián tiếp cần chênh áp tối thiểu để mở cửa van chính. Khi chênh áp thấp, biểu hiện có thể giống lỗi điện áp yếu.
Van có thể:
- Coil vẫn hút nhưng màng không nâng.
- Chỉ có lượng nhỏ môi chất đi qua.
- Hoạt động khi bơm chạy mạnh.
- Không mở khi áp suất hai phía gần bằng nhau.
- Phát tiếng rung không đều.
Cần đo cả điện áp và áp suất trước khi kết luận. Nếu hệ thống có chênh áp thấp, phải chọn van tác động trực tiếp hoặc model hoạt động từ 0 bar.
Điện áp dư làm van không đóng hoàn toàn
Một số mạch điều khiển vẫn có điện áp nhỏ tại đầu ra dù đã tắt lệnh. Dòng rò từ PLC, đèn báo hoặc mạch chống nhiễu có thể làm coil còn từ trường yếu.
Điện áp dư có thể khiến:
- Van đóng chậm.
- Lõi từ rung nhẹ.
- Van không trở về hết hành trình.
- Coil vẫn ấm khi đã tắt.
- Đèn trên giắc sáng mờ.
Cần đo điện áp khi tắt lệnh và kiểm tra dòng rò của mạch. Có thể cần bổ sung relay trung gian hoặc điều chỉnh sơ đồ điện.
Cách kiểm tra điện áp đúng
Đo điện áp phải được thực hiện trong lúc coil đang có tải. Nếu chỉ tháo giắc rồi đo nguồn hở mạch, kết quả có thể vẫn đủ dù điện áp tụt mạnh khi kết nối coil.
Quy trình kiểm tra cơ bản:
- Xác nhận điện áp ghi trên coil.
- Kiểm tra nguồn là AC hay DC.
- Đo điện áp tại đầu ra bộ nguồn.
- Đo trước relay.
- Đo sau relay.
- Đo ngay tại giắc coil khi đang cấp điện.
- Theo dõi lúc nhiều thiết bị cùng hoạt động.
- Đo điện áp khi van bắt đầu rung.
- Kiểm tra dòng điện của coil.
- So sánh với thông số kỹ thuật.
Việc đo điện trên hệ thống công nghiệp cần do người có chuyên môn thực hiện và tuân thủ quy định an toàn.
Không nên tự ý tăng điện áp
Tăng điện áp cao hơn định mức có thể làm lực hút mạnh tạm thời nhưng khiến coil quá nhiệt và cháy. Đây không phải giải pháp cho tình trạng nguồn yếu hoặc lõi từ bị kẹt.
Không nên:
- Dùng nguồn cao hơn điện áp coil.
- Bỏ qua thiết bị bảo vệ.
- Đấu trực tiếp để loại bỏ relay mà chưa kiểm tra.
- Thay coil công suất lớn hơn tùy ý.
- Giữ điện liên tục khi van đang rung.
- Thử coil khi đã tháo khỏi lõi van.
Cần xử lý đúng nguyên nhân gây sụt áp hoặc lực cản cơ khí.
Biện pháp khắc phục theo từng nguyên nhân
Mỗi nguyên nhân cần một giải pháp khác nhau. Việc thay coil ngay từ đầu có thể không giải quyết được lỗi nếu nguồn hoặc dây dẫn chưa đạt yêu cầu.
| Nguyên nhân | Biện pháp kiểm tra, xử lý |
|---|---|
| Dây quá dài hoặc nhỏ | Tính lại tiết diện và mức sụt áp |
| Nguồn thiếu công suất | Tăng công suất hoặc chia tải |
| Relay tiếp xúc kém | Đo sụt áp, thay relay phù hợp |
| Đầu nối lỏng | Ngắt điện, làm lại đầu cốt |
| Sai AC/DC | Đổi đúng coil hoặc nguồn |
| Coil lão hóa | Thay đúng mã và điện áp |
| Lõi từ kẹt | Vệ sinh hoặc thay chi tiết |
| Áp suất quá cao | Chọn đúng dải áp suất |
| Chênh áp quá thấp | Chọn nguyên lý van phù hợp |
| Điện áp lưới dao động | Ổn định nguồn cấp cho tủ |
Sau khi xử lý, cần chạy thử van trong trạng thái tải lớn nhất của hệ thống.
Cách hạn chế lỗi điện áp yếu tái diễn
Nguồn điện và mạch điều khiển nên được kiểm tra ngay từ giai đoạn thiết kế. Việc dành công suất dự phòng giúp hệ thống ổn định khi mở rộng thêm thiết bị.
Các biện pháp nên áp dụng gồm:
- Chọn bộ nguồn có công suất dự phòng.
- Tính tiết diện dây theo chiều dài.
- Tách nguồn coil khỏi thiết bị nhạy cảm khi cần.
- Dùng relay đúng dòng tải.
- Lắp phụ kiện chống xung phù hợp.
- Đấu kín giắc điện.
- Ghi rõ điện áp trên từng coil.
- Kiểm tra đầu nối định kỳ.
- Tránh lắp coil gần nguồn nhiệt.
- Không để coil bị nước hoặc hóa chất xâm nhập.
- Theo dõi điện áp khi nhiều thiết bị hoạt động.
- Vệ sinh lõi từ và bộ lọc theo lịch.
Khi nào cần thay coil?
Chỉ nên thay coil sau khi xác nhận điện áp tại van đúng và phần cơ khí không bị kẹt. Coil hỏng cần được thay bằng loại tương thích hoàn toàn.
Nên cân nhắc thay khi:
- Vỏ coil nứt hoặc biến dạng.
- Có mùi khét.
- Điện trở cuộn dây bất thường.
- Coil hoạt động lúc nguội nhưng lỗi khi nóng.
- Dòng điện khác xa thông số.
- Lực hút yếu dù điện áp đúng.
- Coil bị ngấm nước.
- Lớp cách điện không còn an toàn.
Mã coil, điện áp, công suất và kiểu giắc cần được đối chiếu trước khi thay thế.
Kết luận
Van điện từ ODE hoạt động không ổn định khi điện áp yếu thường do dây dẫn gây sụt áp, nguồn thiếu công suất, relay tiếp xúc kém, đầu nối bị oxy hóa hoặc cấp sai loại AC/DC. Coil lão hóa, lõi từ bị kẹt, áp suất quá cao và chênh áp không phù hợp cũng có thể tạo ra biểu hiện tương tự.
