Khu vực thử áp thiết bị thường dùng nước để kiểm tra khả năng chịu áp, độ kín, độ bền mối hàn, mặt bích, thân vỏ, cụm ống, bình chứa hoặc thiết bị sau gia công. Van điện từ được dùng để tự động cấp nước, ngắt nước, xả nước hoặc phối hợp với PLC trong từng bước của chu trình thử áp.

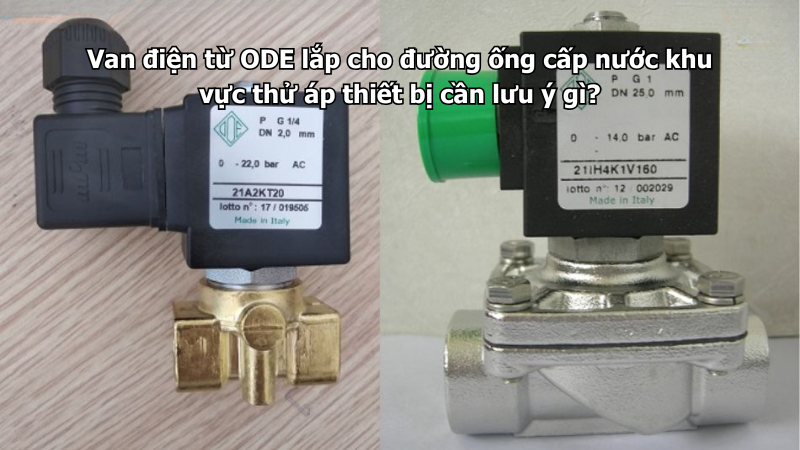

Van điện từ ODE có thể lắp cho đường ống cấp nước khu vực thử áp thiết bị nếu chọn đúng theo áp suất thử, lưu lượng, chênh áp, vật liệu thân, gioăng, điện áp coil và yêu cầu an toàn. Đây là ứng dụng không nên chọn van theo kích thước ren đơn thuần, vì thử áp thường liên quan trực tiếp đến áp lực cao, giữ áp, xung áp và độ kín của toàn bộ cụm thử.
Van điện từ ODE có phù hợp với khu vực thử áp thiết bị không?
Van điện từ ODE phù hợp với nhiều vị trí cấp nước trong hệ thống thử áp, nhất là đường cấp nước sạch, nước thử áp hoặc đường nước điều khiển theo chu trình tự động.
Van thường được dùng cho:
- Đường cấp nước vào thiết bị cần thử áp.
- Đường cấp nước vào bồn thử.
- Đường nước bổ sung trước khi tăng áp.
- Đường nước cấp theo PLC.
- Đường nước cấp theo timer.
- Đường nước xả sau khi thử.
- Đường cấp nước cho từng bàn thử riêng.
- Đường nước hỗ trợ đuổi khí trước khi giữ áp.
Tuy nhiên, nếu áp suất thử cao, chu trình tăng áp nhanh hoặc cần giữ áp chính xác, phải chọn đúng model van, đúng vật liệu gioăng và có thêm các thiết bị bảo vệ phù hợp.
Cần xác định áp suất thử lớn nhất
Áp suất thử là tiêu chí quan trọng nhất. Không được chỉ nhìn áp suất nước cấp ban đầu, vì sau bơm tăng áp hoặc trong giai đoạn giữ áp, áp suất trong hệ thống có thể cao hơn nhiều.
Cần kiểm tra:
- Áp suất nước đầu vào.
- Áp suất sau bơm tăng áp.
- Áp suất thử thiết bị.
- Áp suất giữ trong thời gian test.
- Áp suất lớn nhất khi van đóng.
- Áp suất khi đầu ra bị khóa.
- Áp suất khi bơm khởi động.
- Dải áp suất cho phép của model van ODE.
Nếu áp suất thử vượt giới hạn của van, không nên cố dùng vì dễ gây rò, hỏng màng, hỏng gioăng hoặc mất an toàn khi vận hành.
Phân biệt van cấp nước, van giữ áp và van xả
Trong hệ thống thử áp, mỗi van có nhiệm vụ khác nhau. Không nên dùng cùng một loại van cho tất cả vị trí nếu điều kiện làm việc khác nhau.
| Vị trí van | Yêu cầu cần chú ý |
|---|---|
| Van cấp nước | Lưu lượng đủ, mở ổn định, có lọc trước van |
| Van giữ áp | Độ kín tốt, chịu áp phù hợp |
| Van xả nước | Thoát nhanh, chịu cặn tốt hơn |
| Van xả khí | Phản ứng ổn định, đúng môi chất khí |
| Van cô lập bàn thử | Đóng kín tốt, dễ bảo trì |
| Van nước hồi | Chống cặn, chống hồi lưu |
Nếu van chỉ dùng để cấp nước trước khi bơm tăng áp, yêu cầu có thể khác với van nằm ở đoạn đang chịu áp thử cao. Vì vậy, cần xác định đúng vị trí lắp trước khi chọn.
Nên chọn van thường đóng hay thường mở?
Với đường ống cấp nước khu vực thử áp thiết bị, van thường đóng là lựa chọn phổ biến hơn. Khi chưa có điện, van đóng lại. Khi cần cấp nước vào thiết bị hoặc bồn thử, bộ điều khiển mới cấp điện cho van mở.
Van thường đóng phù hợp khi:
- Cần ngắt nước khi mất điện.
- Cấp nước theo từng chu trình thử.
- Điều khiển bằng PLC hoặc timer.
- Tránh nước chảy tự do khi máy dừng.
- Kiểm soát từng bàn thử riêng.
- Hạn chế rò nước ngoài ý muốn.
- Dễ liên động với bơm tăng áp và van xả.
Van thường mở chỉ nên dùng trong trường hợp đặc biệt khi quy trình yêu cầu nước luôn mở ở trạng thái mất điện. Với khu vực thử áp, lựa chọn này ít phổ biến vì có thể làm mất kiểm soát áp suất.
Kiểm tra độ kín của van khi đóng
Trong thử áp, van đóng không kín có thể làm kết quả kiểm tra bị sai. Nhiều trường hợp sản phẩm không rò nhưng áp suất vẫn tụt do van cấp, van xả hoặc đầu nối trong cụm thử bị rò.
Van đóng không kín có thể gây:
- Áp suất thử bị tụt.
- Kết quả test sai.
- Nước rò ngược về đường cấp.
- Cảm biến áp suất báo tụt áp giả.
- Thời gian thử kéo dài.
- Phải test lại nhiều lần.
- Khó phân biệt rò ở thiết bị hay rò tại cụm van.
Với hệ thống cần giữ áp nghiêm ngặt, nên có thêm van khóa cơ, van chặn chuyên dụng hoặc phương án cô lập áp độc lập, không chỉ phụ thuộc vào van điện từ.
Chọn lưu lượng theo thể tích thiết bị cần thử
Lưu lượng van cần phù hợp với thể tích thiết bị và thời gian cấp nước mong muốn. Nếu van quá nhỏ, thời gian nạp nước lâu, giảm năng suất thử. Nếu van quá lớn, nước vào quá nhanh có thể gây sốc áp hoặc làm cảm biến áp suất dao động.
Khi chọn lưu lượng cần xác định:
- Thể tích thiết bị cần thử.
- Thể tích đường ống test.
- Thời gian cấp nước mong muốn.
- Áp suất nguồn nước.
- Áp suất sau van.
- Kích thước đường ống.
- Mức tụt áp qua van.
- Lưu lượng thực tế của model van.
- Số bàn thử cấp nước cùng lúc.
Không nên chọn van chỉ theo cỡ ren. Hai van cùng cỡ ren nhưng lưu lượng thực tế có thể khác nhau.
Chú ý chênh áp tối thiểu của van
Một số dòng van điện từ ODE dạng màng gián tiếp cần có chênh áp tối thiểu để mở ổn định. Trong hệ thống thử áp, có thời điểm áp suất trước và sau van gần cân bằng, nhất là khi thiết bị đã đầy nước hoặc đang giữ áp.
Dấu hiệu chênh áp không phù hợp gồm:
- Coil có điện nhưng nước vào chậm.
- Van mở không hết.
- Van rung khi gần đạt áp.
- Lưu lượng cấp không đều.
- Van chỉ mở tốt khi xả áp phía sau.
- Chu trình nạp nước mỗi lần khác nhau.
- Áp suất tăng không ổn định.
Nếu hệ thống có áp thấp, áp cân bằng hoặc cần mở van trong điều kiện chênh áp nhỏ, cần chọn model phù hợp với chênh áp thực tế.
Cần lắp bộ lọc trước van
Nước thử áp có thể chứa rỉ sét, mạt kim loại, băng tan, keo ren, cặn từ bồn chứa hoặc tạp chất từ sản phẩm mới gia công. Nếu không lọc, cặn có thể làm van đóng không kín và gây sai kết quả thử.
Bộ lọc trước van giúp:
- Giữ cặn trước khi vào thân van.
- Hạn chế kẹt lõi từ.
- Giảm nguy cơ tắc lỗ pilot.
- Bảo vệ màng van.
- Giúp van đóng kín hơn.
- Bảo vệ cảm biến áp suất.
- Hạn chế rò ngược qua van.
- Giảm sai số khi giữ áp.
Cụm lắp đặt tham khảo:
Nguồn nước hoặc bồn thử → van khóa tay → bộ lọc → van điện từ ODE → đồng hồ áp/cảm biến áp → thiết bị thử áp
Bộ lọc cần đặt ở vị trí dễ tháo vệ sinh, vì khu vực thử áp thường có nhiều cặn từ sản phẩm mới sản xuất hoặc đường ống sau thi công.
Chú ý cặn từ thiết bị sau gia công
Thiết bị vừa gia công, hàn, tiện, đúc hoặc lắp ráp có thể còn mạt kim loại, xỉ hàn, dầu cắt gọt, bụi nhựa, cặn cao su hoặc dị vật trong khoang rỗng. Khi cấp nước thử áp, các cặn này có thể quay ngược vào hệ thống.
Cặn từ thiết bị có thể gây:
- Van đóng không kín.
- Màng van bị xước.
- Lõi từ bị kẹt.
- Lỗ pilot bị tắc.
- Cảm biến áp suất báo sai.
- Van xả bị nghẹt.
- Bơm tăng áp nhanh mòn.
- Kết quả thử không ổn định.
Nên súc rửa thiết bị trước khi thử hoặc có lọc ở đường hồi nếu nước được tái sử dụng.
Chọn vật liệu thân van theo nước thử
Nếu nước thử là nước sạch thông thường, thân đồng có thể phù hợp trong nhiều hệ thống. Nếu khu vực thử ẩm ướt, nước có phụ gia, nước RO, nước tái sử dụng hoặc yêu cầu chống oxy hóa tốt hơn, nên cân nhắc thân inox.
Van điện từ ODE thân đồng
Thân đồng có thể dùng khi:
- Nước thử là nước sạch.
- Không có hóa chất ăn mòn.
- Áp suất nằm trong giới hạn model.
- Nhiệt độ nước không cao.
- Môi trường lắp đặt không quá ẩm.
- Cần tối ưu chi phí đầu tư.
Van điện từ ODE thân inox
Thân inox nên cân nhắc khi:
- Khu vực thử áp thường xuyên ẩm.
- Nước thử có phụ gia chống rỉ.
- Nước được tái sử dụng nhiều vòng.
- Có yêu cầu chống oxy hóa tốt hơn.
- Thiết bị thử liên quan thực phẩm, y tế hoặc môi trường sạch.
- Cần vệ sinh cụm test thường xuyên.
- Nước là nước RO hoặc nước xử lý đặc biệt.
Dù chọn thân inox, vẫn phải kiểm tra vật liệu gioăng và màng theo nước thử thực tế.
Chọn gioăng theo áp suất, nhiệt độ và phụ gia
Gioăng và màng van quyết định độ kín. Trong khu vực thử áp, rò rất nhỏ qua gioăng cũng có thể làm áp suất tụt và gây nhầm lẫn với lỗi sản phẩm.
Một số vật liệu gioăng thường gặp:
| Vật liệu gioăng | Đặc điểm tham khảo |
|---|---|
| NBR | Phù hợp với nước sạch và môi chất thông thường |
| EPDM | Phù hợp với nước, nước nóng nhẹ và nhiều ứng dụng cấp nước |
| FKM/Viton | Chịu nhiệt, dầu nhẹ và một số hóa chất tốt hơn |
| PTFE | Chịu nhiệt và chống nhiều loại hóa chất tốt |
Nếu nước thử có phụ gia chống rỉ, chất tạo màu phát hiện rò, hóa chất vệ sinh hoặc nước nóng, cần kiểm tra tương thích vật liệu trước khi chọn van.
Chú ý xung áp khi tăng áp hoặc đóng van
Hệ thống thử áp thường có bơm tăng áp. Nếu van điện từ đóng nhanh trong lúc bơm đang chạy hoặc dòng nước đang có vận tốc cao, xung áp có thể xuất hiện.
Xung áp có thể gây:
- Đường ống kêu đập.
- Đồng hồ áp dao động mạnh.
- Cảm biến áp suất báo nhảy.
- Màng van nhanh hỏng.
- Gioăng nhanh mòn.
- Mối nối test bị rò.
- Thiết bị thử bị sốc áp.
- Kết quả test không lặp lại.
Nếu có tiếng đập hoặc áp suất nhảy mạnh, cần xử lý bằng bình tích áp, thiết bị giảm xung, van một chiều phù hợp, trình tự đóng mở hợp lý hoặc giảm tốc độ tăng áp.
Cần xả khí trước khi giữ áp
Không khí còn trong thiết bị hoặc đường ống có thể làm áp suất dao động và gây sai kết quả thử. Khi thử áp bằng nước, cần có bước đuổi khí trước khi giữ áp.
Nếu còn khí trong hệ thống, có thể xảy ra:
- Áp suất lên chậm.
- Áp suất tụt giả.
- Cảm biến áp suất dao động.
- Van rung khi cấp nước.
- Dễ sốc áp khi khí bị nén.
- Kết quả test không ổn định giữa các lần.
- Người vận hành khó xác định điểm rò.
Van điện từ có thể tham gia điều khiển bước cấp nước, nhưng hệ thống vẫn cần vị trí xả khí hoặc quy trình đuổi khí phù hợp.
Không dùng van điện từ thay van an toàn
Van điện từ chỉ có nhiệm vụ đóng mở theo tín hiệu điều khiển. Trong hệ thống thử áp, không nên dùng van điện từ thay cho van an toàn hoặc thiết bị bảo vệ quá áp.
Cần có:
- Van an toàn nếu áp suất có nguy cơ vượt giới hạn.
- Đồng hồ áp suất.
- Cảm biến áp suất.
- Van xả áp.
- Giới hạn áp suất trong PLC.
- Cảnh báo quá áp.
- Nút dừng khẩn cấp.
- Che chắn khu vực thử nếu áp suất cao.
- Quy trình xả áp trước khi tháo thiết bị.
Thử áp là khu vực phải ưu tiên an toàn. Van điện từ chỉ là một phần trong chu trình điều khiển, không phải thiết bị bảo vệ cuối cùng.
Bảo vệ coil khỏi nước bắn
Khu vực thử áp thường có nước xả, nước rò, nước bắn khi tháo mẫu hoặc xả áp sau test. Coil và giắc điện cần được bảo vệ để tránh chập chờn.
Khi lắp đặt cần:
- Không để nước xả phun trực tiếp vào coil.
- Không đặt coil ở điểm thấp dễ ngập.
- Lắp đầy đủ gioăng giắc điện.
- Siết kín đầu cáp.
- Hướng dây điện xuống dưới.
- Tạo vòng võng chống nước chảy vào giắc.
- Đặt hộp nối điện ở vị trí khô hơn.
- Che chắn coil nhưng không bọc kín gây bí nhiệt.
- Không xịt nước trực tiếp vào coil khi vệ sinh khu test.
Nếu giắc coil bị ẩm, van có thể đóng mở chập chờn và làm chu trình thử áp thiếu ổn định.
Chọn điện áp coil theo tủ điều khiển
Van điện từ ODE có nhiều lựa chọn điện áp như 24VDC, 24VAC, 110VAC, 220VAC hoặc 230VAC tùy model. Hệ thống thử áp thường điều khiển bằng PLC, relay, timer hoặc bộ điều khiển áp suất.
Cần kiểm tra:
- Điện áp ghi trên coil.
- Nguồn điều khiển là AC hay DC.
- Công suất coil.
- Ngõ ra PLC có đủ tải không.
- Có cần relay trung gian không.
- Khoảng cách dây từ tủ đến van.
- Có sụt áp khi nhiều van mở cùng lúc không.
- Có cần chống xung cho coil không.
- Tủ điện có chống ẩm tốt không.
Không nên đấu coil trực tiếp vào cảm biến áp suất nếu cảm biến không đủ dòng tải. Nên dùng relay trung gian hoặc module điều khiển phù hợp.
Điều khiển theo PLC cần có trình tự an toàn
Khu vực thử áp thiết bị thường cần trình tự rõ ràng để tránh cấp nước sai bước, tăng áp đột ngột hoặc xả áp khi chưa an toàn.
Một chu trình tham khảo:
- Đặt thiết bị vào đồ gá.
- Khóa kẹp hoặc cố định thiết bị.
- Đóng van xả.
- Mở van cấp nước.
- Đuổi khí nếu cần.
- Đóng van cấp khi đủ nước.
- Tăng áp bằng bơm.
- Giữ áp trong thời gian cài đặt.
- Theo dõi độ tụt áp.
- Xả áp an toàn.
- Xả nước khỏi thiết bị.
- Nhả kẹp và lấy thiết bị ra.
Van điện từ cần được liên động đúng với bơm, cảm biến áp, van xả và cảnh báo an toàn.
Có nên lắp cảm biến áp suất gần vị trí thử?
Nên có cảm biến áp suất hoặc đồng hồ áp tại vị trí đại diện đúng cho áp suất thử. Nếu cảm biến đặt quá xa, sau nhiều co cút hoặc sau thiết bị gây tụt áp, dữ liệu có thể không phản ánh đúng áp suất trong thiết bị đang test.
Cần chú ý:
- Cảm biến đặt tại vị trí áp suất ổn định.
- Không đặt ngay sau co cút gây nhiễu dòng.
- Có đồng hồ cơ để đối chiếu nếu cần.
- Cảm biến phù hợp dải áp suất thử.
- Tín hiệu cảm biến ổn định, không nhiễu.
- Có hiệu chuẩn định kỳ.
- Có cảnh báo quá áp.
- Có logic dừng bơm khi vượt áp.
Với hệ thống thử áp, cảm biến áp suất là dữ liệu quan trọng để đánh giá kết quả.
Không để nước bẩn hồi ngược về van
Sau khi thử thiết bị, nước có thể lẫn dầu, mạt gia công, rỉ hàn, cặn cao su hoặc hóa chất bảo quản. Nếu nước này hồi ngược về van cấp, van dễ kẹt hoặc rò.
Nên bố trí:
- Tách đường cấp nước sạch và đường xả nước bẩn.
- Có van một chiều nếu có nguy cơ hồi lưu.
- Không để nước xả dâng ngược về đường cấp.
- Có lọc ở đường hồi nếu tái sử dụng nước.
- Xả cặn bồn test định kỳ.
- Không để thiết bị bẩn xả trực tiếp vào đường cấp.
- Súc rửa thiết bị trước khi đưa vào thử nếu cần.
Chống hồi lưu giúp bảo vệ van, cảm biến áp và bơm tăng áp.
Vị trí lắp đặt phù hợp
Van nên lắp ở vị trí dễ quan sát, dễ tháo coil, dễ vệ sinh lọc và không bị nước xả phun trực tiếp. Với bàn thử áp có nhiều nhánh, nên bố trí cụm van gọn, có ký hiệu rõ ràng cho từng đường cấp, đường xả và đường áp.
Khi lắp cần chú ý:
- Lắp đúng chiều mũi tên trên thân van.
- Có van khóa trước và sau nếu cần bảo trì.
- Có bộ lọc trước van.
- Có đồng hồ áp hoặc cảm biến áp phù hợp.
- Có điểm xả áp an toàn.
- Có giá đỡ đường ống.
- Không để thân van chịu lực kéo lệch.
- Không dùng coil làm tay vặn.
- Chừa khoảng trống tháo coil và nắp van.
- Dây điện đi gọn, chống nước và chống rung.
Không nên đặt van tại vị trí khó thao tác vì khu vực thử áp thường cần kiểm tra, vệ sinh và xử lý sự cố nhanh.
Bảo dưỡng van trong khu vực thử áp
Van điện từ trong khu vực thử áp cần được kiểm tra định kỳ vì độ kín của van ảnh hưởng trực tiếp đến kết quả test và an toàn vận hành.
Các công việc nên thực hiện gồm:
- Vệ sinh bộ lọc trước van.
- Kiểm tra van có đóng kín không.
- Kiểm tra rò nước tại đầu nối.
- Kiểm tra áp suất giữ sau khi van đóng.
- Kiểm tra cảm biến áp suất.
- Kiểm tra đồng hồ áp suất.
- Kiểm tra giắc điện và dây dẫn.
- Đo điện áp cấp cho coil.
- Vệ sinh lõi từ nếu van mở chậm.
- Kiểm tra màng và gioăng nếu van rò.
- Xả cặn bồn nước test nếu có.
- Chạy thử chu trình không tải sau bảo dưỡng.
Nếu hệ thống báo tụt áp thường xuyên, cần kiểm tra toàn bộ cụm thử, không chỉ riêng thiết bị đang test.
Những sai lầm thường gặp khi chọn van
Một số lỗi chọn và bố trí có thể làm hệ thống thử áp hoạt động sai hoặc kém an toàn.
Cần tránh:
- Chọn van chỉ theo kích thước ren.
- Không kiểm tra áp suất thử lớn nhất.
- Dùng van nước thông thường cho áp cao.
- Không phân biệt van cấp, van giữ áp và van xả.
- Không lắp bộ lọc trước van.
- Không xả khí trước khi giữ áp.
- Không có van xả áp an toàn.
- Không kiểm tra rò ngược qua van.
- Để nước bẩn hồi về van cấp.
- Để coil bị nước xả phun trực tiếp.
- Cấp sai điện áp coil.
- Không kiểm tra cảm biến áp suất định kỳ.
Thông tin cần cung cấp khi chọn van ODE
Để chọn đúng van điện từ ODE cho đường ống cấp nước khu vực thử áp thiết bị, người mua nên chuẩn bị đầy đủ thông tin vận hành.
Cần cung cấp:
- Thiết bị cần thử áp là gì.
- Áp suất thử lớn nhất.
- Thời gian giữ áp.
- Nước thử là nước sạch hay nước có phụ gia.
- Lưu lượng cấp nước yêu cầu.
- Thể tích thiết bị cần thử.
- Kích thước đường ống.
- Van dùng cho cấp nước, giữ áp hay xả nước.
- Van thường đóng hay thường mở.
- Điện áp coil.
- Điều khiển bằng PLC, timer hay cảm biến áp suất.
- Có bơm tăng áp không.
- Có yêu cầu xả khí không.
- Nước test có tái sử dụng không.
- Có cặn, dầu hoặc mạt gia công không.
- Cần thân đồng hay inox.
Kết luận
Van điện từ ODE lắp cho đường ống cấp nước khu vực thử áp thiết bị cần chọn theo áp suất thử lớn nhất, lưu lượng cấp nước, chênh áp, độ kín, vật liệu thân, gioăng, điện áp coil và vị trí lắp đặt. Với ứng dụng này, cần đặc biệt chú ý bộ lọc trước van, chống hồi lưu nước bẩn, xả khí trước khi giữ áp, kiểm tra rò ngược qua van và không dùng van điện từ thay thế van an toàn.
Với hệ thống thử áp có bơm tăng áp, áp suất cao hoặc yêu cầu chịu áp ổn định trong quá trình kiểm tra, người dùng có thể tham khảo nhóm Van áp cao để chọn dòng van ODE phù hợp hơn. Khi lựa chọn vẫn cần đối chiếu đúng áp suất thử, lưu lượng, vật liệu gioăng, điện áp coil và yêu cầu an toàn của hệ thống.
