Máy cắt dây thường cần nước cho các hạng mục như làm mát vùng cắt, cấp nước cho bồn tuần hoàn, rửa phôi, làm sạch mạt kim loại, cấp nước cho hệ thống lọc hoặc hỗ trợ ổn định quá trình gia công. Van điện từ được dùng để tự động đóng mở nước theo tín hiệu từ PLC, timer, cảm biến mức, cảm biến áp suất hoặc chương trình vận hành của máy.

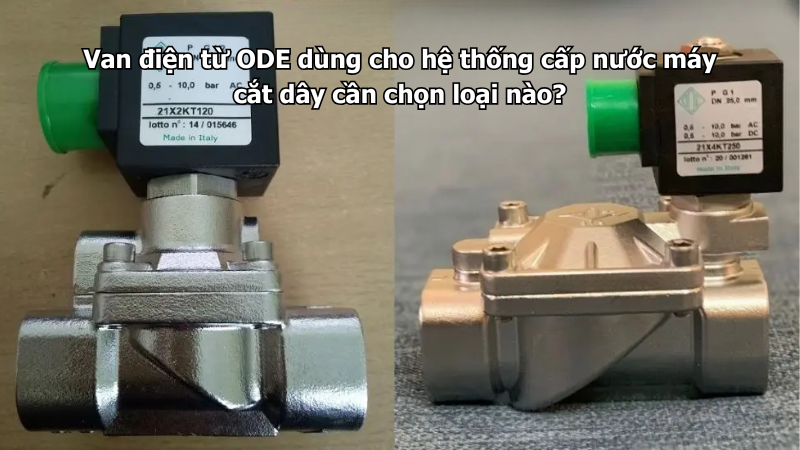

Van điện từ ODE có thể dùng cho hệ thống cấp nước máy cắt dây nếu chọn đúng theo loại nước, lưu lượng, áp suất, cặn mạt kim loại, vật liệu thân, gioăng, điện áp coil và điều kiện rung ẩm quanh máy. Đây là ứng dụng cần chú ý kỹ đến lọc cặn, vì nước trong máy cắt dây dễ lẫn mạt kim loại nhỏ, bùn mài và tạp chất từ quá trình gia công.
Van điện từ ODE có phù hợp với máy cắt dây không?
Van điện từ ODE phù hợp với các đường nước sạch hoặc nước đã được lọc trước khi cấp vào máy cắt dây. Van có thể dùng để đóng mở nước cấp mới, nước bổ sung bồn, nước rửa phôi hoặc nước cấp cho một nhánh phụ trợ.
Van thường dùng cho:
- Đường nước cấp vào máy cắt dây.
- Đường nước bổ sung bồn tuần hoàn.
- Đường nước cấp cho cụm rửa phôi.
- Đường nước rửa bàn máy sau gia công.
- Đường nước cấp qua bộ lọc.
- Đường nước điều khiển theo PLC.
- Đường nước cấp theo cảm biến mức.
- Đường nước cấp theo chu trình vận hành máy.
Tuy nhiên, nếu nước tuần hoàn chứa nhiều mạt kim loại, bùn cắt hoặc hạt rắn nhỏ, cần lọc kỹ trước khi đưa qua van. Không nên để nước bẩn đi trực tiếp vào van điện từ.
Cần xác định nước qua van là nước sạch hay nước tuần hoàn
Máy cắt dây thường có bồn nước tuần hoàn. Nước sau khi đi qua vùng cắt có thể kéo theo mạt kim loại, bụi phôi, cặn lọc và dầu nhẹ. Đây là điểm cần phân biệt rõ trước khi chọn van.
| Loại nước qua van | Lưu ý khi chọn |
|---|---|
| Nước sạch cấp mới | Chọn theo lưu lượng, áp suất và điện áp coil |
| Nước DI hoặc nước xử lý | Chú ý vật liệu thân, gioăng và khả năng ăn mòn |
| Nước tuần hoàn đã lọc | Cần kiểm tra mức độ cặn, lưu lượng và vệ sinh lọc |
| Nước có mạt kim loại | Không nên cho qua van nếu chưa lọc kỹ |
| Nước rửa phôi | Có thể lẫn cặn, cần bộ lọc trước van |
| Nước có phụ gia | Kiểm tra tương thích vật liệu gioăng |
Nếu van chỉ dùng để cấp nước sạch bổ sung vào bồn, việc chọn đơn giản hơn. Nếu van nằm trên nhánh nước tuần hoàn, yêu cầu lọc cặn và bảo trì phải nghiêm hơn.
Nên chọn van thường đóng hay thường mở?
Với hệ thống cấp nước máy cắt dây, van thường đóng là lựa chọn phổ biến. Khi chưa có tín hiệu điều khiển, van đóng lại. Khi máy cần cấp nước, bổ sung nước hoặc rửa phôi, tủ điều khiển cấp điện để van mở.
Van thường đóng phù hợp khi:
- Chỉ cấp nước khi máy hoạt động.
- Cấp nước theo cảm biến mức bồn.
- Cấp nước theo timer hoặc PLC.
- Ngắt nước khi máy dừng.
- Tránh nước chảy tự do khi mất điện.
- Hạn chế tràn bồn tuần hoàn.
- Điều khiển từng nhánh nước riêng.
Van thường mở chỉ nên dùng trong trường hợp đặc biệt, khi hệ thống cần duy trì nước cấp ở trạng thái mất điện. Với máy cắt dây, trường hợp này ít phổ biến vì dễ gây tràn bồn hoặc lãng phí nước nếu không có bảo vệ đi kèm.
Chọn theo lưu lượng nước cần cấp
Lưu lượng van cần phù hợp với nhu cầu nước của máy. Nếu van quá nhỏ, nước bổ sung chậm, rửa phôi yếu hoặc lưu lượng làm sạch không đủ. Nếu van quá lớn, nước cấp nhanh quá mức, dễ gây dao động mức bồn hoặc tràn khi cảm biến phản ứng chậm.
Khi chọn lưu lượng cần xác định:
- Lưu lượng nước cấp mới.
- Lượng nước cần bổ sung vào bồn.
- Lưu lượng nước rửa phôi.
- Thời gian cấp nước mong muốn.
- Áp suất nước đầu vào.
- Áp suất sau van.
- Kích thước đường ống.
- Mức tụt áp qua van.
- Lưu lượng thực tế của model ODE.
Không nên chọn van chỉ theo cỡ ren. Hai van cùng kích thước ren nhưng lỗ thông và lưu lượng thực tế có thể khác nhau.
Chọn theo áp suất nước thực tế
Máy cắt dây có thể dùng nước từ mạng cấp nhà xưởng, bồn chứa, bơm nhỏ hoặc hệ thống nước xử lý. Áp suất tại vị trí lắp van cần nằm trong dải làm việc của model van được chọn.
Cần kiểm tra:
- Áp suất nước đầu vào.
- Áp suất sau bơm nếu có.
- Áp suất khi nhiều điểm dùng nước cùng lúc.
- Áp suất sau bộ lọc.
- Áp suất sau van.
- Chênh áp thực tế qua van.
- Áp suất khi van đóng nhanh.
- Áp suất thấp nhất trong ca sản xuất.
Một số dòng van màng gián tiếp cần có chênh áp tối thiểu để mở ổn định. Nếu hệ thống dùng bồn thấp hoặc áp yếu, cần chọn dòng phù hợp với chênh áp thấp.
Cần chú ý mạt kim loại trong nước
Máy cắt dây phát sinh mạt kim loại rất nhỏ trong quá trình gia công. Mạt này có thể theo nước tuần hoàn đi vào đường ống, bộ lọc, van và đầu phun. Nếu lọt vào van điện từ, mạt kim loại có thể làm kẹt lõi từ, xước màng hoặc làm van đóng không kín.
Mạt kim loại có thể gây:
- Van mở chậm.
- Van đóng không kín.
- Màng van bị xước.
- Lỗ pilot bị tắc.
- Lõi từ bị kẹt.
- Van rò nước sau khi đóng.
- Lưu lượng nước không ổn định.
- Coil phát tiếng rung do lõi từ hút không hết.
Với máy cắt dây, lọc cặn trước van là điểm không nên bỏ qua.
Lắp bộ lọc trước van
Bộ lọc trước van giúp giữ rỉ sét, cát mịn, mạt kim loại, bùn cắt và tạp chất trước khi nước đi vào van. Đây là hạng mục rất cần thiết nếu nước không hoàn toàn sạch.
Cụm lắp đặt tham khảo:
Nguồn nước hoặc bồn nước sạch → van khóa tay → bộ lọc → van điện từ ODE → nhánh cấp vào máy cắt dây
Bộ lọc giúp:
- Bảo vệ màng van.
- Hạn chế kẹt lõi từ.
- Giảm nguy cơ tắc lỗ pilot.
- Giúp van đóng kín hơn.
- Bảo vệ đầu phun hoặc nhánh cấp nước.
- Giảm lỗi rò nước sau khi van đóng.
- Hạn chế tháo van vệ sinh nhiều lần.
- Kéo dài tuổi thọ van.
Bộ lọc cần đặt ở vị trí dễ tháo vệ sinh. Với nước tuần hoàn, cần có lịch vệ sinh lọc rõ ràng.
Chọn mắt lọc phù hợp
Nếu mắt lọc quá thưa, mạt kim loại nhỏ vẫn lọt vào van. Nếu mắt lọc quá mịn, lọc nhanh tắc, làm tụt áp và giảm lưu lượng nước cấp.
Khi chọn lọc cần chú ý:
- Kích thước mạt kim loại trong nước.
- Lưu lượng cần cấp.
- Áp suất trước lọc.
- Mức tụt áp cho phép.
- Tần suất vệ sinh lọc.
- Nước là nước cấp mới hay tuần hoàn.
- Có cần lọc nhiều cấp không.
- Có yêu cầu bảo vệ đầu phun nhỏ không.
Nếu máy có hệ thống lọc trung tâm, vẫn nên kiểm tra xem vị trí van có cần thêm lọc cục bộ hay không.
Chọn thân đồng hay thân inox?
Vật liệu thân van cần chọn theo nước cấp và môi trường quanh máy. Máy cắt dây thường có nước, hơi ẩm, mạt kim loại và đôi khi có phụ gia xử lý nước.
Van điện từ ODE thân đồng
Thân đồng có thể dùng cho nước sạch, nước máy hoặc nước tuần hoàn đã lọc tốt, không có hóa chất ăn mòn mạnh.
Có thể chọn thân đồng khi:
- Nước cấp tương đối sạch.
- Nước không có phụ gia ăn mòn.
- Áp suất và nhiệt độ nằm trong giới hạn model.
- Khu vực lắp không bị nước bắn liên tục.
- Van không tiếp xúc trực tiếp với mạt bẩn.
- Cần tối ưu chi phí đầu tư.
Van điện từ ODE thân inox
Thân inox nên được cân nhắc nếu khu vực lắp ẩm, nước có phụ gia, nước DI, nước xử lý hoặc cần chống oxy hóa tốt hơn.
Nên chọn inox khi:
- Khu vực quanh máy thường xuyên ẩm.
- Nước có phụ gia chống rỉ hoặc xử lý.
- Nước tuần hoàn dùng lâu ngày.
- Van gần khu vực nước bắn.
- Cần bề mặt dễ vệ sinh.
- Cần chống oxy hóa tốt hơn.
- Máy vận hành liên tục nhiều giờ.
Dù chọn thân inox, vẫn cần kiểm tra vật liệu gioăng và màng theo nước thực tế.
Chọn gioăng theo nước và phụ gia
Gioăng và màng van quyết định khả năng đóng kín. Nếu nước có phụ gia chống rỉ, chất chống cáu cặn, dầu nhẹ hoặc hóa chất xử lý, cần chọn gioăng phù hợp.
Một số vật liệu gioăng thường gặp:
| Vật liệu gioăng | Đặc điểm tham khảo |
|---|---|
| NBR | Phù hợp với nước sạch và môi chất thông thường |
| EPDM | Phù hợp với nước, nước nóng nhẹ và nhiều ứng dụng cấp nước |
| FKM/Viton | Chịu nhiệt, dầu nhẹ và một số hóa chất tốt hơn |
| PTFE | Chịu nhiệt và chống nhiều loại hóa chất tốt |
Nếu nước máy cắt dây có phụ gia đặc biệt, cần cung cấp tên phụ gia, nồng độ và nhiệt độ để chọn đúng vật liệu gioăng.
Chú ý nước DI hoặc nước xử lý
Một số máy cắt dây dùng nước đã xử lý để ổn định quá trình gia công. Nếu là nước DI hoặc nước có yêu cầu độ dẫn điện riêng, vật liệu tiếp xúc với nước cần được cân nhắc kỹ hơn so với nước máy thông thường.
Cần chú ý:
- Nước có tính ăn mòn nhẹ với một số vật liệu không.
- Có yêu cầu hạn chế nhiễm bẩn nước không.
- Vật liệu thân van có phù hợp không.
- Gioăng có tương thích phụ gia không.
- Có cần thân inox không.
- Có cần tránh cặn rỉ từ đường ống cũ không.
Không nên tự mặc định nước xử lý nào cũng giống nước sạch thông thường.
Chú ý nhiệt độ nước và môi trường quanh máy
Máy cắt dây thường không phải ứng dụng nhiệt cao như máy ép nhựa hay máy đùn, nhưng nước tuần hoàn vẫn có thể tăng nhiệt sau thời gian chạy dài. Ngoài ra, môi trường quanh tủ máy có thể ẩm và có nhiệt từ thiết bị điện.
Cần kiểm tra:
- Nhiệt độ nước cấp.
- Nhiệt độ nước trong bồn tuần hoàn.
- Nhiệt độ cao nhất khi máy chạy lâu.
- Van có gần motor, tủ điện hay nguồn nhiệt không.
- Coil có bị bí nhiệt không.
- Khu vực lắp có thông thoáng không.
Nếu coil vừa làm việc lâu vừa đặt trong môi trường ẩm nóng, tuổi thọ phần điện có thể giảm.
Bảo vệ coil khỏi nước bắn và hơi ẩm
Khu vực máy cắt dây thường ẩm, có nước bắn nhẹ khi vệ sinh hoặc khi tháo phôi. Coil và giắc điện cần được bảo vệ để tránh chập chờn.
Khi lắp đặt cần:
- Không để nước phun trực tiếp vào coil.
- Lắp đầy đủ gioăng giắc điện.
- Siết kín đầu cáp.
- Hướng dây điện xuống dưới.
- Tạo vòng võng để nước không chảy vào giắc.
- Không đặt coil ở điểm thấp dễ ngập.
- Đặt hộp nối điện ở vị trí khô hơn.
- Không bọc kín coil gây bí nhiệt.
- Cố định dây chống rung.
- Không xịt nước trực tiếp vào coil khi vệ sinh máy.
Coil bị ẩm có thể làm van đóng mở chập chờn, giắc oxy hóa hoặc coil nhanh hỏng.
Chọn điện áp coil theo tủ điều khiển
Van điện từ ODE có nhiều lựa chọn điện áp như 24VDC, 24VAC, 110VAC, 220VAC hoặc 230VAC tùy model. Máy cắt dây thường điều khiển bằng PLC, relay, timer hoặc cảm biến mức.
Cần kiểm tra:
- Điện áp ghi trên coil.
- Nguồn điều khiển là AC hay DC.
- Công suất coil.
- Ngõ ra PLC có đủ tải không.
- Có cần relay trung gian không.
- Khoảng cách dây từ tủ đến van.
- Có sụt áp khi nhiều van mở cùng lúc không.
- Có cần chống xung cho coil không.
- Có nhiễu từ motor, biến tần hoặc nguồn cao tần không.
Không nên đấu coil trực tiếp vào ngõ ra điều khiển nếu ngõ ra không đủ tải. Dùng relay trung gian phù hợp sẽ an toàn hơn cho PLC.
Chú ý nhiễu điện trong khu vực máy cắt dây
Máy cắt dây có hệ thống điều khiển điện, motor, bơm, nguồn xung và các thiết bị điều khiển chính xác. Nếu dây điều khiển van đi chung với dây động lực hoặc dây nhiễu, tín hiệu cấp coil có thể không ổn định.
Nhiễu điện có thể làm:
- Van đóng mở chập chờn.
- Relay kêu liên tục.
- Coil rung.
- Van mở sai thời điểm.
- Cảm biến mức báo sai.
- PLC nhận tín hiệu không ổn định.
- Chu trình cấp nước bị lỗi.
Cần đi dây điều khiển gọn, tách khỏi dây công suất lớn, tiếp địa tốt và dùng relay hoặc mạch bảo vệ khi cần.
Chú ý rung động và vị trí lắp
Máy cắt dây không rung mạnh như máy dập, nhưng vẫn có rung từ bơm, motor, bàn máy và đường nước tuần hoàn. Nếu van lắp trên ống mềm hoặc đoạn ống không cố định, rung lâu ngày có thể làm lỏng đầu nối và giắc điện.
Khi lắp van cần:
- Có giá đỡ đường ống.
- Không để van treo trên ống mềm.
- Không để thân van chịu lực kéo lệch.
- Không dùng coil làm tay vặn.
- Cố định dây điện chống rung.
- Chừa khoảng trống tháo coil.
- Lắp ở vị trí dễ vệ sinh lọc.
- Tránh khu vực nhiều mạt bẩn bắn trực tiếp.
Vị trí lắp tốt giúp van vận hành ổn định và dễ bảo dưỡng hơn.
Chống hồi lưu nước bẩn về van
Nếu nước sau khi rửa phôi hoặc nước tuần hoàn có nhiều mạt kim loại, cần tránh để nước bẩn hồi ngược về van cấp nước sạch. Hồi lưu làm cặn đi vào van và gây đóng không kín.
Nên chú ý:
- Tách đường nước cấp sạch và đường nước hồi bẩn.
- Không để đầu cấp nước ngập trong bồn nước bẩn nếu không có bảo vệ.
- Có van một chiều nếu có nguy cơ hồi lưu.
- Đường xả cặn phải thoát tốt.
- Bồn tuần hoàn cần được vệ sinh định kỳ.
- Có lọc thô trước khi nước quay lại nhánh sử dụng.
- Không để mạt kim loại lắng dày ở đáy bồn.
Chống hồi lưu giúp bảo vệ van và giữ chất lượng nước cấp ổn định hơn.
Không dùng van điện từ để chỉnh lưu lượng
Van điện từ thông thường chủ yếu làm việc ở hai trạng thái đóng hoàn toàn và mở hoàn toàn. Không nên dùng van bằng cách mở hé để chỉnh lượng nước cấp cho máy cắt dây.
Nếu cần điều chỉnh lưu lượng, nên dùng thêm:
- Van điều chỉnh lưu lượng.
- Van kim.
- Van giảm áp.
- Đồng hồ áp suất.
- Đồng hồ lưu lượng.
- Cảm biến lưu lượng.
- Bộ điều áp.
- Thiết bị điều khiển bơm nếu cần.
Van điện từ nên chỉ đảm nhiệm nhiệm vụ đóng mở tự động, còn lưu lượng nên chỉnh bằng thiết bị chuyên dụng.
Cài đặt cảm biến mức để tránh đóng mở liên tục
Nếu van dùng để bổ sung nước vào bồn máy cắt dây, cảm biến mức cần được cài đặt hợp lý. Nếu ngưỡng mở và đóng quá sát nhau, van sẽ bật tắt liên tục khi nước dao động.
Nên cài:
- Mức thấp để mở van.
- Mức cao để đóng van.
- Khoảng chênh mức đủ rộng.
- Thời gian trễ mở.
- Thời gian trễ đóng.
- Cảnh báo thiếu nước.
- Cảnh báo tràn bồn.
- Giới hạn thời gian cấp nước tối đa.
Cài đặt tốt giúp bảo vệ coil, giảm mòn màng van và tránh tràn bồn.
Vị trí lắp đặt phù hợp
Van nên lắp ở vị trí dễ quan sát, dễ tháo coil, dễ vệ sinh bộ lọc và không bị nước bẩn bắn trực tiếp. Không nên lắp van quá sâu trong thân máy nếu khi bảo trì phải tháo nhiều cụm che chắn.
Khi lắp cần chú ý:
- Lắp đúng chiều mũi tên trên thân van.
- Có van khóa trước và sau.
- Có bộ lọc trước van.
- Có van một chiều nếu có nguy cơ hồi lưu.
- Có giá đỡ đường ống.
- Không để ống mềm treo trọng lượng van.
- Không để thân van bị kéo lệch.
- Chừa khoảng trống tháo coil và nắp van.
- Dây điện đi gọn và chống nước.
- Tránh điểm thấp dễ ngập nước hoặc đọng bùn.
Vị trí lắp tốt giúp giảm lỗi rò, kẹt van và tiết kiệm thời gian bảo trì.
Bảo dưỡng van trong hệ thống máy cắt dây
Van điện từ trong máy cắt dây cần được kiểm tra định kỳ, nhất là khi nước tuần hoàn có nhiều mạt kim loại hoặc bùn cắt.
Các công việc nên thực hiện gồm:
- Vệ sinh bộ lọc trước van.
- Kiểm tra bồn nước có nhiều mạt lắng không.
- Kiểm tra van có đóng kín không.
- Kiểm tra lưu lượng nước sau van.
- Kiểm tra rò nước tại đầu nối.
- Kiểm tra giắc điện và dây dẫn.
- Đo điện áp cấp cho coil.
- Kiểm tra coil có nóng bất thường không.
- Vệ sinh lõi từ nếu van mở chậm.
- Kiểm tra màng và gioăng nếu van rò.
- Kiểm tra cảm biến mức nếu van cấp nước theo bồn.
- Xả cặn bồn tuần hoàn định kỳ.
Nếu van đóng không kín, cần kiểm tra cặn mạt kim loại và màng van trước khi thay coil.
Những sai lầm thường gặp khi chọn van
Một số lỗi chọn và lắp đặt có thể làm van ODE nhanh hỏng hoặc hệ thống cấp nước máy cắt dây hoạt động thiếu ổn định.
Cần tránh:
- Chọn van chỉ theo kích thước ren.
- Không xác định nước sạch hay nước tuần hoàn.
- Không lắp bộ lọc trước van.
- Để mạt kim loại đi trực tiếp vào van.
- Dùng gioăng không phù hợp phụ gia nước.
- Cấp sai điện áp coil.
- Để coil bị nước bắn trực tiếp.
- Không kiểm tra chênh áp tối thiểu.
- Không chống hồi lưu nước bẩn.
- Không vệ sinh bồn tuần hoàn.
- Để van treo trên ống mềm.
- Dùng van điện từ để chỉnh lưu lượng.
Thông tin cần cung cấp khi chọn van ODE
Để chọn đúng van điện từ ODE cho hệ thống cấp nước máy cắt dây, người mua nên chuẩn bị đầy đủ thông tin vận hành.
Cần cung cấp:
- Van dùng cho cấp nước mới, nước tuần hoàn hay rửa phôi.
- Nước là nước máy, nước DI, nước xử lý hay nước có phụ gia.
- Nước có mạt kim loại hoặc cặn bẩn không.
- Áp suất nước đầu vào.
- Lưu lượng yêu cầu.
- Kích thước đường ống.
- Van thường đóng hay thường mở.
- Điện áp coil.
- Nguồn AC hay DC.
- Điều khiển bằng PLC, timer hay cảm biến mức.
- Tần suất đóng mở.
- Vị trí lắp có bị nước bắn không.
- Có cần thân đồng hay inox.
- Có bộ lọc trước van không.
- Có nguy cơ hồi lưu nước bẩn không.
Kết luận
Van điện từ ODE dùng cho hệ thống cấp nước máy cắt dây cần chọn theo loại nước, lưu lượng, áp suất, chênh áp, mức độ cặn mạt kim loại, vật liệu thân, gioăng, điện áp coil và vị trí lắp đặt. Với máy cắt dây, cần đặc biệt chú ý bộ lọc trước van, chống hồi lưu nước bẩn, bảo vệ coil khỏi ẩm và vệ sinh bồn nước tuần hoàn định kỳ.
Trong môi trường máy cắt dây có nước xử lý, độ ẩm cao, nước tuần hoàn hoặc yêu cầu chống oxy hóa tốt hơn, người dùng có thể tham khảo nhóm Van điện từ inox để chọn thân van phù hợp hơn. Khi lựa chọn vẫn cần đối chiếu đúng áp suất, lưu lượng, vật liệu gioăng, điện áp coil và điều kiện lắp đặt thực tế.
