Hệ thống bơm nước tự động theo áp suất thường dùng công tắc áp suất, cảm biến áp suất hoặc biến tần để điều khiển bơm chạy và dừng. Van điện từ có thể được lắp thêm để tự động cấp, ngắt hoặc phân chia nước theo từng nhánh sử dụng.

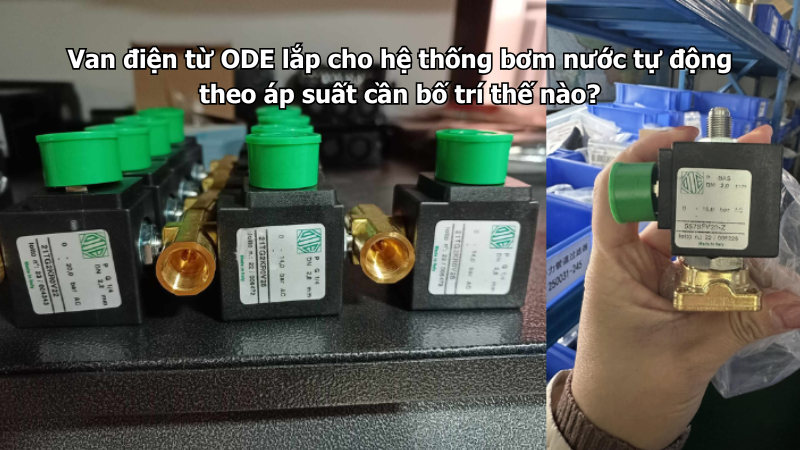

Khi dùng Van điện từ ODE trong hệ thống này, cần bố trí đúng vị trí so với máy bơm, bình tích áp, công tắc áp suất, van một chiều và bộ lọc. Nếu lắp sai, van có thể gây thiếu nước cho bơm, tạo xung áp, đóng mở liên tục hoặc làm hệ thống hoạt động không ổn định.
Van điện từ có vai trò gì trong hệ thống bơm nước tự động?
Van điện từ không phải lúc nào cũng là thiết bị bắt buộc trong hệ thống bơm tự động theo áp suất. Tuy nhiên, trong nhiều nhà xưởng, tòa nhà hoặc dây chuyền sản xuất, van được dùng để kiểm soát dòng nước theo tín hiệu điều khiển.
Van điện từ có thể đảm nhiệm các chức năng:
- Tự động cấp nước cho từng khu vực.
- Ngắt nước khi thiết bị phía sau không hoạt động.
- Phối hợp với cảm biến áp suất.
- Ngăn nước chảy tự do khi máy dừng.
- Điều khiển nước theo chu kỳ sản xuất.
- Phân chia nước cho từng nhánh đường ống.
- Ngắt nước khi có báo lỗi.
- Hỗ trợ bảo vệ thiết bị phía sau.
- Phối hợp với PLC hoặc tủ điều khiển bơm.
Điểm quan trọng là van điện từ phải được bố trí để không làm bơm chạy khan, không gây tăng áp bất thường và không làm công tắc áp suất đóng ngắt liên tục.
Cần hiểu nguyên lý bơm tự động theo áp suất
Hệ thống bơm nước tự động theo áp suất hoạt động dựa trên sự thay đổi áp lực trong đường ống. Khi áp suất giảm xuống mức cài đặt, bơm khởi động. Khi áp suất tăng đến mức cắt, bơm dừng.
Một hệ thống cơ bản thường có:
- Máy bơm nước.
- Van một chiều.
- Bình tích áp.
- Công tắc áp suất hoặc cảm biến áp suất.
- Đồng hồ áp suất.
- Tủ điều khiển.
- Van khóa tay.
- Bộ lọc.
- Đường ống phân phối nước.
- Van điện từ nếu cần điều khiển tự động từng nhánh.
Nếu van điện từ đóng mở không đúng trình tự với bơm, áp suất có thể thay đổi đột ngột, khiến bơm khởi động liên tục hoặc đường ống bị va đập.
Van điện từ nên lắp trước hay sau máy bơm?
Vị trí lắp van điện từ phụ thuộc vào chức năng của van. Không nên lắp theo thói quen mà cần xác định van dùng để điều khiển nước đầu vào, đầu ra hay từng nhánh sử dụng.
| Vị trí lắp | Mục đích | Lưu ý |
|---|---|---|
| Trước máy bơm | Ngắt nguồn nước cấp vào bơm | Phải tránh làm bơm chạy khan |
| Sau máy bơm | Điều khiển đường nước đầu ra | Cần kiểm tra áp suất và xung áp |
| Sau bình tích áp | Điều khiển từng nhánh sử dụng | Phù hợp cho phân khu tự động |
| Trước thiết bị sử dụng | Cấp nước theo tín hiệu thiết bị | Cần bảo đảm đủ lưu lượng |
| Đường xả hoặc đường phụ | Xả nước, xả áp, điều khiển phụ trợ | Phải chọn theo chức năng riêng |
Trong phần lớn hệ thống bơm nước tự động, van điện từ thường được lắp sau cụm bơm và sau các thiết bị bảo vệ chính, thay vì lắp trực tiếp trước đầu hút bơm.
Không nên để van điện từ làm bơm thiếu nước
Nếu van điện từ lắp trước đầu hút của bơm và bị đóng trong khi bơm vẫn chạy, bơm có thể thiếu nước. Đây là lỗi nguy hiểm vì có thể gây nóng bơm, hỏng phớt, xâm thực hoặc cháy động cơ.
Khi bắt buộc lắp van trước bơm, cần có liên động:
- Van mở trước khi bơm chạy.
- Có cảm biến xác nhận đủ nước.
- Bơm dừng nếu van không mở.
- Có bảo vệ chạy khan.
- Có cảm biến mức bể.
- Có công tắc áp suất hoặc cảm biến lưu lượng.
- Không để bơm hút qua van quá nhỏ.
- Không để bộ lọc tắc làm thiếu nước đầu hút.
Với hệ thống dân dụng hoặc nhà xưởng thông thường, nên hạn chế lắp van điện từ trên đường hút nếu không có thiết kế điều khiển rõ ràng.
Bố trí van sau máy bơm cần chú ý áp suất
Van lắp sau bơm sẽ chịu áp suất đầu đẩy. Áp suất này có thể cao hơn áp suất nguồn nước và thay đổi theo trạng thái đóng mở của hệ thống.
Cần kiểm tra:
- Áp suất làm việc bình thường.
- Áp suất khi bơm vừa khởi động.
- Áp suất khi đầu ra bị khóa.
- Áp suất cắt của công tắc áp suất.
- Áp suất trong bình tích áp.
- Xung áp khi van đóng nhanh.
- Áp suất phía sau van.
- Chênh áp qua van.
Van điện từ ODE phải được chọn theo áp suất thực tế tại vị trí lắp, không chỉ theo công suất máy bơm hoặc đường kính ống.
Nên lắp van trước hay sau bình tích áp?
Bình tích áp giúp ổn định áp suất và giảm số lần bơm khởi động. Nếu bố trí van điện từ sai vị trí, bình tích áp có thể không phát huy tác dụng.
Thông thường, bình tích áp nên được đặt ở vị trí có thể cảm nhận áp lực của hệ thống chính. Công tắc áp suất cũng cần lấy tín hiệu tại vị trí phản ánh đúng áp suất sử dụng.
Nếu lắp van điện từ trước bình tích áp, khi van đóng, bình tích áp phía sau có thể bị tách khỏi bơm. Điều này có thể làm áp suất đo không đúng hoặc khiến bơm đóng ngắt không hợp lý.
Với hệ thống phân nhánh, van điện từ thường được bố trí sau cụm bơm, sau van một chiều, sau bình tích áp và trên từng nhánh cấp nước cần điều khiển.
Bố trí công tắc áp suất ở đâu?
Công tắc áp suất hoặc cảm biến áp suất nên được lắp tại vị trí áp suất ổn định, ít dao động và đại diện cho áp suất của hệ thống. Không nên đặt ngay tại vị trí dòng chảy rối hoặc quá gần van đóng mở nhanh.
Cần tránh:
- Lắp cảm biến ngay sau van điện từ.
- Lắp tại vị trí có dòng nước va đập.
- Lắp quá xa bình tích áp.
- Lắp ở điểm dễ tụ khí.
- Lắp sau một van có thể bị đóng kín.
- Lắp nơi rung mạnh từ máy bơm.
Nếu cảm biến áp suất nhận tín hiệu dao động, bơm và van có thể đóng mở liên tục ngoài ý muốn.
Van điện từ nên phối hợp với công tắc áp suất ra sao?
Van điện từ và công tắc áp suất cần được điều khiển theo logic rõ ràng. Không nên để van đóng trong khi bơm vẫn cố tăng áp vào đoạn ống kín.
Một trình tự điều khiển tham khảo:
- Hệ thống có yêu cầu cấp nước.
- Van điện từ mở.
- Áp suất giảm do có dòng chảy.
- Công tắc áp suất cho bơm chạy nếu áp suất thấp hơn mức cài.
- Bơm cấp nước đến khi áp suất đạt mức yêu cầu.
- Khi không còn nhu cầu, thiết bị dừng nhận nước.
- Van điện từ đóng theo thời gian trễ phù hợp.
- Bơm dừng khi áp suất đạt mức cắt.
Tùy thiết kế, van có thể mở trước bơm một khoảng thời gian ngắn để tránh bơm chạy vào đường ống đang bị khóa.
Cần cài đặt độ trễ để tránh đóng mở liên tục
Trong hệ thống áp suất, nếu ngưỡng bật và ngưỡng tắt quá gần nhau, bơm và van có thể đóng mở liên tục. Điều này làm giảm tuổi thọ cả van điện từ, máy bơm và công tắc áp suất.
Nên có:
- Khoảng chênh giữa áp suất bật và tắt.
- Thời gian trễ mở van.
- Thời gian trễ đóng van.
- Thời gian tối thiểu cho một chu kỳ bơm.
- Điều kiện bảo vệ khi áp suất không tăng.
- Điều kiện dừng khi áp suất quá cao.
- Liên động khi bồn hết nước.
Không nên để van điện từ bật tắt nhiều lần trong vài giây nếu model không được thiết kế cho tần suất cao như vậy.
Chọn van thường đóng hay thường mở?
Van thường đóng là lựa chọn phổ biến cho hệ thống bơm nước tự động. Khi mất điện, van trở về trạng thái đóng và ngăn nước tiếp tục chảy vào nhánh sử dụng.
Van thường đóng phù hợp khi:
- Cần ngắt nước khi hệ thống dừng.
- Cấp nước theo tín hiệu điều khiển.
- Chia nước cho từng khu vực.
- Muốn hạn chế tràn nước khi mất điện.
- Điều khiển bằng PLC hoặc cảm biến.
- Đường nước chỉ mở khi có nhu cầu.
Van thường mở được cân nhắc khi cần duy trì dòng nước trong trạng thái mất điện, ví dụ một số đường làm mát hoặc đường bảo vệ thiết bị. Tuy nhiên, lựa chọn này phải dựa trên yêu cầu an toàn của toàn hệ thống.
Chọn van theo lưu lượng, không chỉ theo cỡ ống
Van điện từ có cùng kích thước ren với đường ống chưa chắc đã đáp ứng đủ lưu lượng. Nếu van quá nhỏ, áp suất phía sau giảm nhanh, làm bơm hoạt động nhiều hơn và thiết bị sử dụng thiếu nước.
Cần xác định:
- Lưu lượng lớn nhất của nhánh.
- Số nhánh mở cùng lúc.
- Kích thước đường ống.
- Áp suất trước van.
- Áp suất sau van.
- Mức tụt áp cho phép qua van.
- Hệ số lưu lượng của model.
- Chiều dài đường ống sau van.
Nếu hệ thống nhiều nhánh dùng chung một bơm, cần tính trường hợp nhiều van mở đồng thời.
Kiểm tra chênh áp tối thiểu của van
Một số dòng van điện từ hoạt động gián tiếp bằng màng cần có chênh áp tối thiểu để mở ổn định. Trong hệ thống bơm tự động, áp suất có thể thay đổi liên tục theo trạng thái bình tích áp và nhu cầu sử dụng.
Nếu chênh áp không đủ, van có thể:
- Không mở.
- Mở không hết.
- Rung khi cấp điện.
- Lưu lượng yếu.
- Hoạt động lúc được lúc không.
- Chỉ mở khi bơm đang chạy mạnh.
Với hệ thống áp thấp, bồn nước đặt thấp hoặc áp suất hai phía gần cân bằng, nên chọn van tác động trực tiếp hoặc model có khả năng hoạt động ở chênh áp thấp.
Lắp van một chiều để bảo vệ hệ thống
Van một chiều thường được lắp sau máy bơm để ngăn nước chảy ngược về bơm khi bơm dừng. Thiết bị này cũng giúp giữ áp trong đường ống và bình tích áp.
Khi kết hợp với van điện từ, cần chú ý:
- Van một chiều không được đóng sập gây búa nước.
- Vị trí van một chiều không làm sai tín hiệu áp suất.
- Không tạo đoạn ống kín dễ tăng áp bất thường.
- Có giải pháp xả áp khi cần bảo dưỡng.
- Không để nhiều van đóng nhanh cùng lúc gây xung áp.
Nếu hệ thống phát tiếng va mạnh khi bơm dừng hoặc van điện từ đóng, cần kiểm tra van một chiều và xung áp trong đường ống.
Lắp bộ lọc trước van điện từ
Nước trong hệ thống bơm có thể chứa cát, cặn rỉ, bùn mịn hoặc mạt kim loại từ đường ống. Những tạp chất này dễ làm kẹt lõi từ, tắc lỗ pilot hoặc khiến van đóng không kín.
Nên bố trí bộ lọc trước van để:
- Giữ cặn bẩn.
- Bảo vệ màng van.
- Hạn chế kẹt lõi từ.
- Giảm rò nước sau khi van đóng.
- Bảo vệ thiết bị phía sau.
- Giảm nguy cơ tắc đầu phun hoặc đầu cấp nhỏ.
Bộ lọc phải có kích thước đủ lưu lượng. Nếu lọc quá nhỏ hoặc quá bẩn, áp suất sau lọc giảm, làm van và bơm hoạt động kém ổn định.
Bố trí cụm van mẫu cho một nhánh cấp nước
Với một nhánh cấp nước tự động theo áp suất, có thể bố trí theo thứ tự tham khảo:
Đường nước chính sau bình tích áp → van khóa tay → bộ lọc → van điện từ ODE → van khóa tay → thiết bị sử dụng nước
Cách bố trí này giúp dễ cô lập van khi bảo dưỡng. Bộ lọc đặt trước van giúp giảm nguy cơ kẹt van. Van khóa hai bên giúp tháo van mà không phải xả toàn bộ hệ thống.
Nếu nhánh có yêu cầu theo dõi áp suất riêng, có thể lắp thêm đồng hồ áp suất sau van hoặc cảm biến áp suất theo thiết kế.
Chú ý xung áp khi van đóng nhanh
Van điện từ đóng nhanh có thể làm dòng nước dừng đột ngột. Trong hệ thống có bơm, đường ống dài hoặc lưu lượng lớn, hiện tượng này dễ tạo búa nước.
Búa nước có thể gây:
- Tiếng đập trong đường ống.
- Rung đường ống.
- Lỏng đầu nối.
- Hỏng màng van.
- Rò nước tại ren.
- Giảm tuổi thọ máy bơm.
- Làm công tắc áp suất dao động.
- Hỏng đồng hồ áp suất.
Để hạn chế, cần kiểm tra vận tốc dòng chảy, bố trí bình tích áp phù hợp, dùng van một chiều đóng êm và cài trình tự đóng mở hợp lý.
Không để bơm chạy vào đường ống bị khóa kín
Một lỗi nguy hiểm là bơm vẫn chạy trong khi tất cả van điện từ phía sau đã đóng. Khi đó áp suất có thể tăng nhanh, đặc biệt nếu công tắc áp suất hoặc cảm biến đặt sai vị trí.
Cần có liên động:
- Bơm chỉ chạy khi có ít nhất một nhánh được phép mở.
- Van điện từ mở trước khi bơm khởi động.
- Bơm dừng khi tất cả van đã đóng.
- Có bảo vệ quá áp.
- Có van an toàn nếu thiết kế yêu cầu.
- Có tín hiệu báo lỗi khi áp suất không bình thường.
Không nên chỉ dựa vào van điện từ để bảo vệ áp suất cho toàn hệ thống.
Chọn vật liệu thân van theo chất lượng nước
Hệ thống bơm nước tự động có thể dùng nước sạch, nước giếng khoan, nước tuần hoàn hoặc nước có hóa chất xử lý. Vật liệu thân van cần phù hợp với môi chất.
Van điện từ ODE thân đồng
Thân đồng phù hợp với nước sạch, nước máy hoặc nước có tính chất tương đối trung tính. Đây là lựa chọn phổ biến cho nhiều hệ thống cấp nước thông thường.
Có thể chọn thân đồng khi:
- Nước không có tính ăn mòn mạnh.
- Không có hóa chất đặc biệt.
- Áp suất nằm trong giới hạn model.
- Nhiệt độ nước phù hợp.
- Khu vực lắp đặt không quá ẩm hoặc hóa chất.
Van điện từ ODE thân inox
Thân inox nên được cân nhắc khi nước có tính ăn mòn, nước pha hóa chất, nước tuần hoàn hoặc khu vực lắp đặt thường xuyên ẩm ướt. Inox cũng phù hợp với hệ thống cần hạn chế oxy hóa.
Nên chọn inox khi:
- Nước có hóa chất xử lý.
- Nước giếng có tính ăn mòn.
- Khu vực phòng bơm ẩm.
- Có yêu cầu vệ sinh tốt hơn.
- Đường ống thường xuyên được rửa.
- Muốn tăng khả năng chống oxy hóa của thân van.
Chọn gioăng theo nước, nhiệt độ và hóa chất
Gioăng và màng van tiếp xúc trực tiếp với nước. Nếu nước có nhiệt độ cao, hóa chất hoặc cặn bẩn, gioăng có thể nhanh xuống cấp.
Một số vật liệu thường gặp:
| Vật liệu gioăng | Đặc điểm tham khảo |
|---|---|
| NBR | Phù hợp với nước sạch và môi chất thông thường |
| EPDM | Phù hợp với nước, nước nóng nhẹ và một số dung dịch phù hợp |
| FKM/Viton | Chịu nhiệt, dầu nhẹ và một số hóa chất tốt hơn |
| PTFE | Chống nhiều loại hóa chất và chịu nhiệt tốt |
Nếu nước có clo, hóa chất chống cáu cặn, chất tẩy rửa hoặc phụ gia, cần kiểm tra khả năng tương thích trước khi chọn.
Bảo vệ coil trong phòng bơm
Phòng bơm thường có độ ẩm cao, rung động và nguy cơ nước bắn. Coil và giắc điện cần được bảo vệ để tránh chập chờn hoặc hỏng sớm.
Khi lắp đặt cần:
- Dùng đúng điện áp coil.
- Phân biệt nguồn AC và DC.
- Lắp đầy đủ gioăng giắc điện.
- Hướng dây dẫn xuống dưới.
- Không để nước chảy vào giắc.
- Cố định dây chống rung.
- Không để coil gần nguồn nhiệt.
- Không để coil bị ngập nước.
- Dùng relay trung gian nếu PLC không đủ tải.
Điện áp yếu hoặc đầu nối lỏng có thể làm van rung, mở không hết hoặc đóng mở không ổn định.
Kiểm tra điện áp và tủ điều khiển
Van điện từ ODE có nhiều lựa chọn điện áp tùy model. Hệ thống bơm tự động có thể dùng 24VDC, 24VAC, 110VAC hoặc 220VAC tùy tủ điều khiển.
Cần kiểm tra:
- Điện áp ghi trên coil.
- Nguồn cấp là AC hay DC.
- Công suất coil.
- Khả năng chịu tải của ngõ ra PLC.
- Có dùng relay trung gian không.
- Chiều dài dây dẫn.
- Sụt áp khi van hoạt động.
- Thiết bị chống xung điện.
Không nên đấu coil theo hình dáng bên ngoài, vì các coil giống nhau có thể dùng điện áp khác nhau.
Vị trí lắp đặt cần dễ bảo dưỡng
Van điện từ nên được lắp tại vị trí dễ quan sát, dễ tháo coil, dễ vệ sinh bộ lọc và có đủ không gian thao tác. Không nên lắp ở nơi ngập nước, rung mạnh hoặc bị che khuất hoàn toàn.
Khi lắp cần chú ý:
- Lắp đúng chiều mũi tên trên thân van.
- Căn thẳng hai đầu đường ống.
- Không để trọng lượng ống đè lên van.
- Có giá đỡ đường ống.
- Không dùng coil làm tay vặn.
- Không siết ren quá lực.
- Lắp van khóa trước và sau van.
- Chừa khoảng trống tháo màng và lõi từ.
- Súc rửa đường ống trước khi vận hành.
Cách lắp đúng giúp giảm rò rỉ và dễ xử lý khi van cần bảo dưỡng.
Bảo dưỡng hệ thống định kỳ
Hệ thống bơm nước tự động theo áp suất thường chạy nhiều lần trong ngày. Van điện từ và các thiết bị áp suất cần được kiểm tra định kỳ để tránh lỗi đột ngột.
Các công việc nên thực hiện gồm:
- Vệ sinh bộ lọc trước van.
- Kiểm tra áp suất bật và tắt bơm.
- Kiểm tra bình tích áp.
- Quan sát rò nước tại đầu nối.
- Kiểm tra van một chiều.
- Đo điện áp cấp cho coil.
- Kiểm tra nhiệt độ coil.
- Chạy thử van nhiều chu kỳ.
- Kiểm tra tiếng va trong đường ống.
- Kiểm tra tín hiệu công tắc áp suất.
- Làm sạch lõi từ và màng van khi cần.
- Ghi lại các lần bơm đóng mở bất thường.
Nếu bơm đóng mở quá nhiều lần trong thời gian ngắn, cần kiểm tra lại bình tích áp, cảm biến áp suất, rò rỉ đường ống và trình tự điều khiển van.
Những sai lầm thường gặp khi bố trí van
Một số lỗi thiết kế và lắp đặt có thể làm hệ thống bơm hoạt động không ổn định dù van vẫn còn tốt.
Các sai lầm cần tránh gồm:
- Lắp van trước bơm nhưng không có bảo vệ chạy khan.
- Để bơm chạy khi van phía sau đã đóng hết.
- Đặt công tắc áp suất sau một van có thể bị khóa.
- Không lắp bình tích áp hoặc bình tích áp hỏng.
- Không có bộ lọc trước van.
- Chọn van chỉ theo kích thước ống.
- Không kiểm tra chênh áp tối thiểu.
- Không tính xung áp khi van đóng nhanh.
- Cấp sai điện áp coil.
- Lắp van ở nơi rung mạnh.
- Không bố trí van khóa để bảo dưỡng.
- Không cài độ trễ trong chương trình điều khiển.
Thông tin cần cung cấp khi chọn van ODE
Để chọn đúng van điện từ ODE cho hệ thống bơm nước tự động theo áp suất, cần chuẩn bị đầy đủ thông tin kỹ thuật cơ bản.
Cần cung cấp:
- Nước sạch, nước giếng hay nước tuần hoàn.
- Có hóa chất xử lý nước không.
- Áp suất bật và tắt bơm.
- Áp suất lớn nhất của hệ thống.
- Áp suất phía sau van.
- Lưu lượng yêu cầu.
- Kích thước đường ống.
- Van lắp trước hay sau bơm.
- Van lắp trước hay sau bình tích áp.
- Kiểu thường đóng hay thường mở.
- Điện áp coil.
- Tần suất đóng mở.
- Điều kiện phòng bơm.
- Có nguy cơ búa nước không.
- Yêu cầu thân đồng hay inox.
Kết luận
Van điện từ ODE lắp cho hệ thống bơm nước tự động theo áp suất cần được bố trí theo đúng chức năng điều khiển. Thông thường, van nên lắp sau cụm bơm, sau bình tích áp và trên từng nhánh cần điều khiển, đồng thời phải có van khóa, bộ lọc, giá đỡ và liên động với tủ điều khiển.
Với phòng bơm ẩm, nước tuần hoàn hoặc nguồn nước có khả năng gây oxy hóa, người dùng có thể tham khảo nhóm Van điện từ inox để chọn vật liệu thân van phù hợp hơn. Khi lựa chọn vẫn cần đối chiếu đúng áp suất, lưu lượng, nhiệt độ, gioăng, điện áp coil và vị trí lắp thực tế.
