Khu rửa thiết bị y tế thường có yêu cầu cao hơn hệ thống cấp nước thông thường. Nước sử dụng có thể là nước sạch, nước nóng, nước đã qua lọc hoặc nước pha dung dịch tẩy rửa nhẹ. Vì vậy, van điện từ lắp tại khu vực này cần được lựa chọn kỹ về vật liệu, gioăng, nhiệt độ, áp suất và khả năng vệ sinh.
Van điện từ ODE có thể dùng cho hệ thống cấp nước khu rửa thiết bị y tế nếu chọn đúng model theo môi chất thực tế. Không nên chỉ chọn theo kích thước đường ống, vì khu vực này thường có nước nóng, hóa chất vệ sinh, độ ẩm cao và tần suất đóng mở tương đối lớn.
Van điện từ ODE có phù hợp với khu rửa thiết bị y tế không?
Van điện từ ODE phù hợp với nhiều đường cấp nước tự động trong khu rửa thiết bị y tế, đặc biệt là các vị trí cấp nước cho bồn rửa, máy rửa dụng cụ, hệ thống phun rửa, đường nước nóng hoặc đường cấp nước đã qua lọc.
Van có thể được điều khiển bằng:
- Nút nhấn.
- Cảm biến mức.
- Cảm biến nhiệt độ.
- Bộ hẹn giờ.
- PLC.
- Bộ điều khiển của máy rửa.
- Công tắc áp suất.
- Cảm biến lưu lượng.
Tuy nhiên, cần xác định rõ van đang dùng cho nước rửa thông thường, nước nóng, nước khử khuẩn hay dung dịch có hóa chất. Mỗi môi chất sẽ yêu cầu vật liệu thân van và gioăng khác nhau.
Cần phân biệt nước rửa, nước nóng và dung dịch vệ sinh
Trong khu rửa thiết bị y tế, không phải đường nước nào cũng giống nhau. Có đường chỉ cấp nước sạch, có đường cấp nước nóng, có đường pha hóa chất vệ sinh hoặc cấp nước cho máy rửa chuyên dụng.
| Vị trí sử dụng | Đặc điểm cần lưu ý |
|---|---|
| Nước sạch đầu vào | Chọn theo áp suất, lưu lượng và độ sạch của nước |
| Nước nóng | Kiểm tra nhiệt độ và vật liệu gioăng |
| Nước đã qua lọc | Cần tránh nhiễm bẩn ngược và cặn từ đường ống |
| Nước pha dung dịch rửa | Kiểm tra độ pH, nồng độ hóa chất và vật liệu van |
| Đường cấp máy rửa thiết bị | Chọn theo chu kỳ đóng mở và lưu lượng yêu cầu |
| Đường phun rửa tự động | Chú ý áp suất, đầu phun và xung áp |
Nếu dung dịch có chất tẩy, chất khử khuẩn hoặc hóa chất đặc biệt, cần kiểm tra bảng tương thích vật liệu trước khi dùng van.
Ưu tiên vật liệu thân van dễ vệ sinh
Khu rửa thiết bị y tế thường ẩm, có nước bắn, có hóa chất vệ sinh và yêu cầu làm sạch bề mặt thường xuyên. Vì vậy, vật liệu thân van cần được chọn cẩn thận.

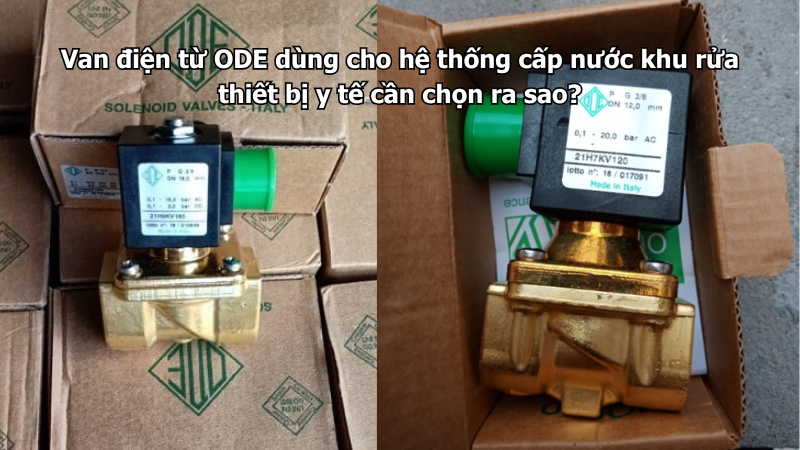

Van điện từ ODE thân đồng
Thân đồng có thể dùng cho các đường nước sạch thông thường, nước rửa phụ trợ hoặc hệ thống không có yêu cầu đặc biệt về vật liệu. Ưu điểm là dễ lắp, chi phí hợp lý và có nhiều lựa chọn kích cỡ.
Tuy nhiên, thân đồng cần được cân nhắc kỹ nếu khu vực thường xuyên tiếp xúc hóa chất, nước nóng hoặc có yêu cầu chống ăn mòn cao.
Van điện từ ODE thân inox
Thân inox thường phù hợp hơn với khu vực rửa thiết bị y tế do có khả năng chống oxy hóa tốt hơn, bề mặt dễ vệ sinh và phù hợp với môi trường ẩm. Với các đường nước sạch, nước nóng hoặc nước có phụ gia nhẹ, inox là lựa chọn đáng cân nhắc.
Dù vậy, không nên mặc định inox dùng được cho mọi hóa chất. Cần kiểm tra nồng độ, nhiệt độ và thời gian tiếp xúc của dung dịch.
Chọn gioăng theo nhiệt độ và hóa chất
Gioăng và màng van là bộ phận tiếp xúc trực tiếp với nước. Nếu chọn sai, gioăng có thể bị trương, cứng, nứt hoặc mất độ kín sau một thời gian sử dụng.
Một số vật liệu gioăng thường gặp:
| Vật liệu gioăng | Đặc điểm tham khảo |
|---|---|
| NBR | Phù hợp với nước sạch và môi chất thông thường |
| EPDM | Phù hợp với nước, nước nóng và một số dung dịch rửa |
| FKM/Viton | Chịu nhiệt, dầu nhẹ và một số hóa chất tốt hơn |
| PTFE | Chịu nhiệt và chống nhiều loại hóa chất tốt |
Với khu rửa thiết bị y tế có nước nóng hoặc hóa chất vệ sinh, cần ưu tiên kiểm tra vật liệu gioăng trước khi chọn model. Không nên chỉ quan tâm đến thân van mà bỏ qua màng và gioăng làm kín.
Kiểm tra nhiệt độ nước cấp
Nhiều khu rửa thiết bị y tế sử dụng nước nóng để tăng hiệu quả làm sạch. Nhiệt độ nước có thể thay đổi theo từng chu trình rửa, nhất là khi dùng máy rửa dụng cụ chuyên dụng.
Cần xác định:
- Nhiệt độ nước cấp bình thường.
- Nhiệt độ cao nhất.
- Thời gian van tiếp xúc với nước nóng.
- Van lắp trên đường nước vào hay nước ra.
- Nhiệt độ môi trường quanh van.
- Coil có bị gần nguồn nhiệt không.
- Gioăng có chịu được nhiệt độ này không.
Không nên dùng van cho nước lạnh trên đường nước nóng nếu chưa kiểm tra giới hạn nhiệt của đúng model.
Chọn kiểu thường đóng hay thường mở?
Van thường đóng là lựa chọn phổ biến cho khu rửa thiết bị y tế. Khi không có điện, van đóng lại, giúp ngăn nước chảy tự do và hạn chế nguy cơ tràn nước.
Van thường đóng phù hợp khi:
- Cấp nước theo chu trình rửa.
- Máy rửa chỉ lấy nước khi có lệnh.
- Cần ngắt nước khi hệ thống dừng.
- Cần bảo vệ khi mất điện.
- Điều khiển bằng cảm biến hoặc PLC.
- Muốn hạn chế nước chảy liên tục.
Van thường mở chỉ nên dùng khi hệ thống cần duy trì dòng nước trong trạng thái mất điện. Trường hợp này cần được đánh giá theo yêu cầu an toàn của toàn bộ hệ thống.
Chọn kích thước van theo lưu lượng máy rửa
Máy rửa thiết bị y tế có thể cần lưu lượng nước lớn trong một khoảng thời gian ngắn. Nếu van quá nhỏ, nước cấp không đủ, làm chu trình rửa kéo dài hoặc không đạt hiệu quả.
Khi chọn kích thước cần xác định:
- Lưu lượng nước yêu cầu.
- Áp suất nước đầu vào.
- Áp suất phía sau van.
- Đường kính ống.
- Mức tụt áp qua van.
- Số thiết bị dùng nước cùng lúc.
- Chu kỳ cấp nước của máy.
- Hệ số lưu lượng của model van.
Không nên chọn van chỉ theo đường kính ren. Hai van cùng cỡ ren nhưng lưu lượng thực tế có thể khác nhau.
Kiểm tra áp suất và chênh áp
Van điện từ ODE cần làm việc trong dải áp suất phù hợp. Một số dòng van màng gián tiếp cần có chênh áp tối thiểu để mở ổn định.
Cần kiểm tra:
- Áp suất nước thấp nhất.
- Áp suất nước cao nhất.
- Áp suất khi nhiều thiết bị cùng hoạt động.
- Áp suất sau bộ lọc.
- Áp suất sau van.
- Chênh áp thực tế qua van.
- Áp suất khi van đóng nhanh.
- Nguy cơ búa nước.
Nếu hệ thống cấp nước bằng bồn thấp, áp lực yếu hoặc áp suất hai phía gần cân bằng, nên chọn dòng van phù hợp với chênh áp thấp.
Nguồn nước cần được lọc trước van
Khu rửa thiết bị y tế thường yêu cầu nước sạch, nhưng đường ống vẫn có thể chứa cặn rỉ, mạt kim loại, cặn từ bồn chứa hoặc tạp chất sau thi công. Các cặn này có thể làm van kẹt hoặc đóng không kín.
Nên lắp bộ lọc trước van để:
- Giữ cặn rỉ và tạp chất.
- Bảo vệ màng van.
- Hạn chế tắc lỗ pilot.
- Giảm nguy cơ kẹt lõi từ.
- Bảo vệ đầu phun hoặc thiết bị phía sau.
- Giúp van đóng kín hơn.
Bộ lọc cần được vệ sinh định kỳ. Nếu bộ lọc bẩn, van có thể vẫn mở nhưng thiết bị phía sau bị thiếu nước.
Chú ý yêu cầu vệ sinh và tránh nhiễm bẩn
Khu rửa thiết bị y tế cần hạn chế các điểm đọng nước, cặn bẩn và bề mặt khó vệ sinh. Van điện từ nên được lắp tại vị trí dễ lau chùi, dễ quan sát và không làm cản trở quy trình vệ sinh.
Khi bố trí cần chú ý:
- Không đặt van sát nền ẩm.
- Không để nước bẩn bắn trực tiếp lên giắc điện.
- Không lắp tại điểm dễ đọng nước.
- Chọn vật liệu dễ vệ sinh.
- Tránh dùng phụ kiện rỉ sét.
- Đường ống cần được súc rửa trước khi vận hành.
- Có quy trình vệ sinh bên ngoài thân van.
- Không để hóa chất đậm đặc bám lâu trên bề mặt.
Nếu hệ thống có yêu cầu tiêu chuẩn y tế riêng, cần đối chiếu thêm chứng nhận vật liệu và quy định của dự án.
Bảo vệ coil trong môi trường ẩm
Khu rửa thiết bị y tế thường có nước bắn, hơi nước và hóa chất vệ sinh. Đây là môi trường dễ làm giắc điện, dây dẫn và coil bị ẩm hoặc oxy hóa.
Khi lắp đặt cần:
- Dùng đúng điện áp coil.
- Lắp đầy đủ gioăng giắc điện.
- Siết kín đầu cáp.
- Hướng dây điện xuống dưới.
- Không để nước chảy vào giắc.
- Không đặt coil ở vị trí bị phun rửa trực tiếp.
- Cố định dây điện chống rung.
- Đặt hộp đấu điện ở vị trí khô hơn.
- Kiểm tra đầu cốt định kỳ.
Coil bị ẩm có thể làm van đóng mở chập chờn, nóng bất thường hoặc hỏng sau một thời gian sử dụng.
Chọn điện áp coil theo tủ điều khiển
Van điện từ ODE có nhiều lựa chọn điện áp tùy model. Trong hệ thống rửa thiết bị y tế, van có thể được điều khiển từ tủ máy, PLC hoặc bộ điều khiển riêng.
Các điện áp thường gặp gồm:
- 24VDC.
- 24VAC.
- 110VAC.
- 220VAC hoặc 230VAC.
Cần kiểm tra rõ nguồn AC hay DC, công suất coil và khả năng chịu tải của ngõ ra điều khiển. Nếu PLC không đủ tải, nên dùng relay trung gian để bảo vệ module điều khiển.
Hạn chế xung áp khi van đóng nhanh
Van điện từ đóng nhanh có thể tạo xung áp trong đường ống. Nếu hệ thống có máy bơm, đường ống dài hoặc nhiều đầu phun đóng mở cùng lúc, hiện tượng này có thể gây tiếng va và làm lỏng đầu nối.
Cần chú ý khi:
- Nhiều van đóng cùng lúc.
- Bơm đang chạy áp cao.
- Đường ống dài.
- Lưu lượng nước lớn.
- Có van một chiều đóng mạnh.
- Áp suất thay đổi nhanh.
- Thiết bị phía sau đóng mở theo chu kỳ ngắn.
Nếu có tiếng đập trong đường ống, cần kiểm tra tốc độ dòng chảy, bình tích áp, van một chiều và trình tự điều khiển.
Không dùng van điện từ để điều chỉnh lưu lượng
Van điện từ thông thường chủ yếu làm việc ở hai trạng thái đóng hoàn toàn và mở hoàn toàn. Thiết bị không phù hợp để điều chỉnh lưu lượng bằng cách mở một phần.
Nếu khu rửa cần kiểm soát lưu lượng chính xác, nên kết hợp thêm:
- Van điều chỉnh lưu lượng.
- Van giảm áp.
- Đồng hồ lưu lượng.
- Cảm biến lưu lượng.
- Bộ điều khiển định lượng.
- Van điều khiển tuyến tính nếu cần.
Không nên bật tắt van liên tục để thay thế chức năng điều tiết, vì cách này dễ làm coil nóng và giảm tuổi thọ van.
Vị trí lắp đặt phù hợp
Van nên được lắp tại vị trí dễ kiểm tra, dễ tháo coil, dễ vệ sinh bộ lọc và không bị ngập nước. Không nên lắp sâu trong hộc máy hoặc nơi khó tiếp cận khi cần bảo dưỡng.
Một cụm lắp đặt tham khảo:
Nguồn nước → van khóa tay → bộ lọc → van điện từ ODE → van khóa tay → máy rửa hoặc đường cấp nước
Cách bố trí này giúp cô lập van khi bảo trì và hạn chế cặn đi vào van. Nếu hệ thống dùng nước nóng, cần bảo đảm các phụ kiện xung quanh cũng chịu được nhiệt độ tương ứng.
Bảo dưỡng van trong khu rửa thiết bị y tế
Van lắp trong khu vực rửa cần được kiểm tra định kỳ để bảo đảm hoạt động ổn định và hạn chế rò nước. Tần suất bảo dưỡng phụ thuộc vào chất lượng nước, nhiệt độ và số chu kỳ đóng mở.
Các công việc nên thực hiện gồm:
- Vệ sinh bộ lọc trước van.
- Kiểm tra rò rỉ tại đầu nối.
- Quan sát thân van có bị oxy hóa không.
- Kiểm tra giắc điện và dây dẫn.
- Đo điện áp cấp cho coil.
- Kiểm tra nhiệt độ coil.
- Làm sạch lõi từ nếu van hoạt động chậm.
- Kiểm tra màng và gioăng.
- Chạy thử van nhiều chu kỳ.
- Súc rửa đường ống sau thời gian dừng dài.
- Kiểm tra khả năng đóng kín khi mất điện.
- Thay phụ kiện đúng model khi xuống cấp.
Nếu van đóng không kín, cần kiểm tra cặn bẩn, màng van và bề mặt làm kín trước khi thay coil.
Những sai lầm cần tránh khi chọn van
Một số lỗi lựa chọn có thể khiến van nhanh hỏng hoặc không đáp ứng yêu cầu vận hành của khu rửa thiết bị y tế.
Cần tránh:
- Chọn van chỉ theo kích thước ống.
- Không kiểm tra nhiệt độ nước nóng.
- Không xác định hóa chất trong dung dịch rửa.
- Dùng gioăng không phù hợp.
- Không lắp bộ lọc trước van.
- Đặt coil tại nơi bị nước phun trực tiếp.
- Cấp sai điện áp.
- Không tính lưu lượng của máy rửa.
- Không kiểm tra chênh áp tối thiểu.
- Lắp van ở vị trí khó vệ sinh.
- Dùng van điện từ để điều chỉnh lưu lượng.
- Không có van khóa để bảo dưỡng.
Thông tin cần cung cấp khi chọn van ODE
Để chọn đúng van điện từ ODE cho hệ thống cấp nước khu rửa thiết bị y tế, người mua nên chuẩn bị đầy đủ thông tin vận hành.
Cần cung cấp:
- Nước sạch, nước nóng hay nước pha hóa chất.
- Tên hóa chất và nồng độ nếu có.
- Nhiệt độ nước thấp nhất và cao nhất.
- Áp suất nước đầu vào.
- Áp suất phía sau van.
- Lưu lượng yêu cầu.
- Kích thước đường ống.
- Kiểu kết nối ren.
- Van thường đóng hay thường mở.
- Điện áp coil.
- Tần suất đóng mở.
- Van lắp trong máy hay ngoài đường ống.
- Khu vực có bị nước phun trực tiếp không.
- Yêu cầu vật liệu thân và gioăng.
Kết luận
Van điện từ ODE có thể dùng cho hệ thống cấp nước khu rửa thiết bị y tế nếu chọn đúng theo môi chất, nhiệt độ, áp suất, lưu lượng, vật liệu thân và gioăng. Với khu vực có nước nóng, hơi nước và yêu cầu vệ sinh thường xuyên, cần ưu tiên khả năng chịu nhiệt, chống ăn mòn và bảo vệ tốt phần coil.
Trong trường hợp đường cấp nước có nhiệt độ cao hoặc liên quan đến chu trình rửa bằng nước nóng, người dùng có thể tham khảo nhóm Van hơi nóng để lựa chọn dòng van ODE phù hợp hơn với điều kiện nhiệt. Khi chọn vẫn cần đối chiếu đúng môi chất là nước nóng hay hơi, áp suất, nhiệt độ, vật liệu gioăng và điện áp điều khiển.
