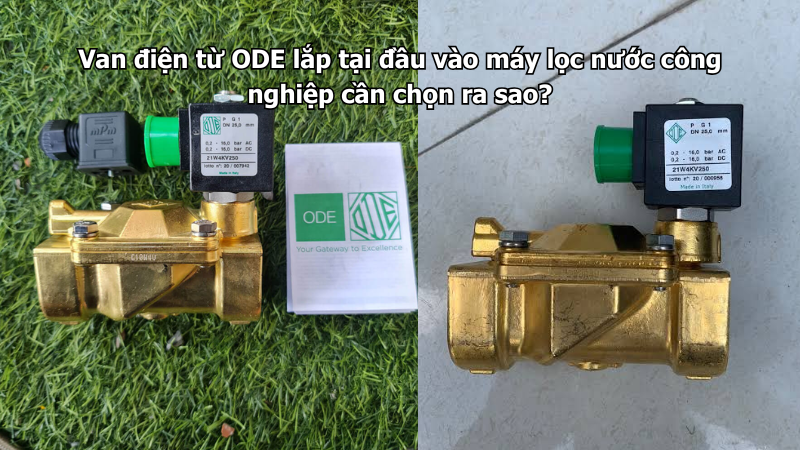

Van điện từ lắp tại đầu vào máy lọc nước có nhiệm vụ tự động cấp hoặc ngắt nguồn nước thô theo tín hiệu điều khiển. Thiết bị giúp bảo vệ hệ thống, hạn chế tràn bồn và ngăn nước tiếp tục đi vào khi máy dừng hoặc xảy ra sự cố.
Để van điện từ ODE hoạt động ổn định, người dùng cần lựa chọn theo chất lượng nước đầu vào, lưu lượng, áp suất, kích thước đường ống, vật liệu và điện áp điều khiển. Không nên chỉ chọn van dựa trên đường kính ren hoặc giá thành.
Vai trò của van điện từ tại đầu vào máy lọc nước
Van điện từ là một trong những thiết bị điều khiển quan trọng trên đường cấp nước thô. Van thường được kết nối với tủ điện, cảm biến mức, công tắc áp suất hoặc bộ điều khiển trung tâm của máy lọc.
Van có thể đảm nhiệm các chức năng:
- Tự động cấp nước khi hệ thống bắt đầu hoạt động.
- Ngắt nước khi máy lọc dừng.
- Phối hợp với cảm biến mức trong bồn chứa.
- Ngăn nước tiếp tục đi vào khi bơm gặp sự cố.
- Điều khiển nước theo chu trình súc rửa.
- Hạn chế tràn bồn hoặc quá tải hệ thống.
- Phân chia nguồn nước cho từng cụm lọc.
- Hỗ trợ vận hành máy theo thời gian cài đặt.
Van được lựa chọn đúng giúp máy lọc vận hành tự động và giảm nhu cầu đóng mở thủ công.
Van điện từ ODE có phù hợp với máy lọc nước công nghiệp không?
Van điện từ ODE có thể sử dụng tại đầu vào máy lọc nước công nghiệp nếu thông số van phù hợp với điều kiện thực tế. Sản phẩm có nhiều lựa chọn về vật liệu thân, kích thước, điện áp và kiểu hoạt động.
Van phù hợp với các hệ thống:
- Lọc nước giếng khoan.
- Lọc nước máy.
- Xử lý nước sản xuất.
- Hệ thống lọc RO công nghiệp.
- Cấp nước cho dây chuyền thực phẩm.
- Lọc nước sinh hoạt tập trung.
- Hệ thống làm mềm nước.
- Xử lý nước cho lò hơi.
- Hệ thống tuần hoàn và tái sử dụng nước.
Tuy nhiên, cần kiểm tra môi chất trước khi lựa chọn. Nước có nhiều cặn, nhiễm phèn, nhiễm mặn hoặc chứa hóa chất xử lý sẽ yêu cầu vật liệu và phương án bảo vệ khác nước sạch thông thường.
Xác định chất lượng nước đầu vào
Nước trước hệ thống lọc thường là nguồn nước chưa được xử lý hoàn toàn. Đây cũng là vị trí có nhiều cặn bẩn và thành phần ăn mòn hơn so với nước sau lọc.
Trước khi chọn van cần xác định:
- Nguồn nước máy, nước giếng hay nước sản xuất.
- Hàm lượng cát và chất rắn lơ lửng.
- Mức độ nhiễm phèn.
- Độ pH của nước.
- Hàm lượng muối hoặc clorua.
- Hóa chất đã được pha vào nước.
- Nhiệt độ nước thực tế.
- Khả năng tạo cặn đá vôi.
- Mức độ ăn mòn đối với kim loại.
Nếu nguồn nước có nhiều cát hoặc bùn, không nên cho nước đi trực tiếp qua van. Cần bố trí thiết bị tách cát, rọ lọc hoặc bộ lọc thô phía trước.
Chọn thân đồng hay inox 316?
Vật liệu thân van phải tương thích với nước đầu vào và điều kiện lắp đặt. Thân đồng và inox 316 có phạm vi ứng dụng khác nhau.
Van điện từ ODE thân đồng
Thân đồng phù hợp với nước sạch, nước máy hoặc nước giếng đã được lắng và lọc cặn sơ bộ. Đây là lựa chọn có chi phí hợp lý cho nhiều hệ thống lọc nước thông thường.
Có thể chọn thân đồng khi:
- Nước có tính chất tương đối trung tính.
- Không chứa hóa chất ăn mòn mạnh.
- Hàm lượng muối thấp.
- Nhiệt độ và áp suất không quá cao.
- Khu vực lắp đặt khô ráo.
- Hệ thống không có yêu cầu đặc biệt về vật liệu.
Van điện từ ODE inox 316
Inox 316 nên được cân nhắc khi nước có tính ăn mòn, nước pha hóa chất hoặc hệ thống yêu cầu độ sạch cao. Vật liệu inox cũng phù hợp với khu vực thường xuyên ẩm ướt và cần vệ sinh bề mặt.
Van inox có thể được ưu tiên cho:
- Nước nhiễm mặn nhẹ.
- Nước có độ pH không ổn định.
- Nước pha hóa chất xử lý.
- Hệ thống thực phẩm và đồ uống.
- Dây chuyền cần hạn chế oxy hóa.
- Khu vực có độ ẩm cao.
Dù dùng inox 316, người lựa chọn vẫn phải kiểm tra nồng độ hóa chất, nhiệt độ và khả năng tương thích của gioăng.
Chọn gioăng theo thành phần nước
Màng và gioăng van tiếp xúc trực tiếp với nước nên ảnh hưởng lớn đến độ kín và tuổi thọ. Chọn sai gioăng có thể khiến vật liệu bị trương, cứng, nứt hoặc mất đàn hồi.
Các vật liệu thường được cân nhắc gồm:
| Vật liệu | Phạm vi sử dụng tham khảo |
|---|---|
| NBR | Nước sạch và môi chất thông thường |
| EPDM | Nước, nước nóng nhẹ và một số hệ thống xử lý nước |
| FKM/Viton | Nhiệt độ cao hơn, dầu nhẹ và một số hóa chất |
| PTFE | Nhiều loại hóa chất và môi trường nhiệt độ cao |
Bảng trên chỉ mang tính định hướng. Nếu nước chứa clo, axit, kiềm hoặc phụ gia xử lý, cần kiểm tra bảng tương thích hóa chất trước khi quyết định.
Ưu tiên van thường đóng tại đầu vào máy lọc
Van thường đóng là lựa chọn phổ biến cho đường nước đầu vào. Khi không có điện, van giữ trạng thái đóng và ngăn nước tiếp tục đi vào hệ thống.
Kiểu van này phù hợp vì:
- Tự ngắt nước khi mất điện.
- Hạn chế tràn bồn khi tủ điều khiển dừng.
- Chỉ cấp nước khi máy được cho phép hoạt động.
- Dễ phối hợp với PLC và cảm biến.
- Phù hợp với chu trình vận hành tự động.
- Giảm nguy cơ nước chảy không kiểm soát.
Van thường mở chỉ nên lựa chọn khi hệ thống cần duy trì dòng nước trong trạng thái mất điện. Phương án này phải được đánh giá theo yêu cầu an toàn của toàn bộ máy lọc.
Kiểm tra áp suất tối thiểu của van
Nhiều van điện từ dạng màng hoạt động theo nguyên lý gián tiếp. Dòng van này cần có mức chênh áp tối thiểu giữa đầu vào và đầu ra để mở hoàn toàn.
Nếu áp suất quá thấp, van có thể:
- Không mở.
- Mở không hết hành trình.
- Làm giảm lưu lượng cấp nước.
- Phát sinh rung hoặc tiếng kêu.
- Đóng mở không ổn định.
Trước khi chọn cần đo áp suất tại vị trí lắp van trong cả hai trạng thái máy hoạt động và dừng. Không nên chỉ sử dụng áp suất ghi trên máy bơm vì áp suất thực tế còn bị ảnh hưởng bởi chiều dài đường ống, bộ lọc và các thiết bị khác.
Với hệ thống lấy nước từ bể đặt thấp hoặc cấp nước bằng trọng lực, nên chọn van tác động trực tiếp hoặc loại không yêu cầu chênh áp tối thiểu.
Kiểm tra áp suất lớn nhất của hệ thống
Áp suất cao nhất có thể xuất hiện khi bơm khởi động, đường ống bị khóa hoặc van đóng nhanh. Giá trị này có thể lớn hơn áp suất vận hành thông thường.
Cần kiểm tra:
- Áp suất làm việc liên tục.
- Áp suất khi máy bơm khởi động.
- Áp suất khi các van phía sau đóng.
- Khả năng phát sinh búa nước.
- Áp suất thử của đường ống.
- Giới hạn chịu áp của thân và màng van.
Van phải có dải áp suất phù hợp với cả mức thấp nhất và cao nhất. Không nên chọn van chỉ vì áp suất tối đa của sản phẩm cao hơn áp suất bơm mà bỏ qua yêu cầu chênh áp tối thiểu.
Chọn kích thước theo lưu lượng, không chỉ theo đường ống
Đường kính kết nối là thông số cần thiết nhưng chưa đủ để xác định khả năng cấp nước. Hai van có cùng kích thước ren vẫn có thể có tiết diện dòng chảy và hệ số lưu lượng khác nhau.
Trước khi chọn van cần xác định:
- Lưu lượng thiết kế của máy lọc.
- Lưu lượng nước rửa ngược.
- Lưu lượng lớn nhất trong một chu kỳ.
- Mức tụt áp cho phép qua van.
- Đường kính ống đầu vào.
- Công suất của máy bơm cấp nước.
Van quá nhỏ làm giảm lưu lượng, kéo dài thời gian lọc và ảnh hưởng đến quá trình rửa ngược. Van quá lớn làm tăng chi phí nhưng chưa chắc cải thiện hiệu quả nếu đường ống và máy bơm không đáp ứng.
Chú ý lưu lượng khi hệ thống rửa ngược
Nhiều máy lọc cần lưu lượng rửa ngược cao hơn lưu lượng lọc bình thường. Nếu van đầu vào không đáp ứng, vật liệu lọc không được đảo đều và cặn bẩn khó được loại bỏ.
Khi tính kích thước van cần lấy lưu lượng lớn nhất trong toàn bộ chu trình, không chỉ lấy lưu lượng nước thành phẩm. Đặc biệt, các cột lọc cát, than hoạt tính hoặc làm mềm nước có thể yêu cầu lưu lượng rửa lớn trong thời gian ngắn.
Van cần mở hoàn toàn và không tạo ra mức tụt áp quá cao trong chu trình này.
Lắp bộ lọc thô trước van điện từ
Van điện từ có các khe, lỗ điều khiển và bề mặt làm kín tương đối nhỏ. Cát, mạt kim loại hoặc cặn rỉ có thể làm van kẹt hoặc đóng không kín.
Tại đầu vào máy lọc nên:
- Lắp bộ lọc thô trước van.
- Dùng thiết bị tách cát nếu nước giếng có nhiều cát.
- Chọn mắt lưới phù hợp với chất lượng nước.
- Chừa không gian tháo vệ sinh bộ lọc.
- Theo dõi mức tụt áp qua bộ lọc.
- Xả cặn theo lịch bảo dưỡng.
- Súc rửa đường ống trước khi lắp van.
Bộ lọc không nên quá mịn nếu không cần thiết vì có thể làm giảm áp suất đầu vào và ảnh hưởng đến khả năng mở van.
Chọn điện áp coil theo tủ điều khiển
Điện áp coil phải tương thích với nguồn điều khiển của máy lọc. Các điện áp thường gặp gồm 24VDC, 24VAC, 110VAC và 220VAC tùy từng model.
Đối với hệ thống dùng PLC, 24VDC thường được lựa chọn để thuận tiện kết nối. Tuy nhiên, cần kiểm tra dòng điện và công suất đầu ra của PLC trước khi đấu trực tiếp.
Khi chọn coil cần lưu ý:
- Phân biệt nguồn AC và DC.
- Chọn đúng điện áp định mức.
- Kiểm tra công suất coil.
- Dùng relay trung gian khi cần.
- Lắp thiết bị chống xung điện phù hợp.
- Không cấp điện khi coil chưa lắp trên van.
- Đấu giắc và gioăng làm kín đầy đủ.
- Bảo vệ dây điện khỏi nước và hóa chất.
Sai điện áp có thể làm van không mở, coil nóng bất thường hoặc cháy cuộn dây.
Khả năng đóng mở theo cảm biến và PLC
Van điện từ ODE có thể phối hợp với nhiều loại thiết bị điều khiển. Tuy nhiên, sơ đồ điện cần được thiết kế để van trở về trạng thái an toàn khi có sự cố.
Van có thể nhận lệnh từ:
- Cảm biến mức nước.
- Phao điện.
- Công tắc áp suất.
- Cảm biến lưu lượng.
- PLC.
- Bộ hẹn giờ.
- Bộ điều khiển máy lọc.
- Nút dừng khẩn cấp.
Nên có liên động để van đóng khi máy bơm dừng, bồn đầy, áp suất bất thường hoặc hệ thống báo lỗi. Không nên để van mở độc lập trong khi các thiết bị phía sau chưa sẵn sàng.
Vị trí lắp đặt van tại đầu vào
Van nên được lắp sau thiết bị lọc cặn sơ bộ và trước cụm xử lý chính. Vị trí phải thuận tiện kiểm tra, tháo coil và bảo dưỡng màng van.
Một cụm lắp đặt có thể được bố trí theo thứ tự:
Nguồn nước → van khóa tay → bộ lọc thô → van điện từ → đồng hồ áp suất → bơm hoặc cụm lọc
Thứ tự thực tế có thể thay đổi theo thiết kế hệ thống. Khi lắp cần chú ý:
- Lắp đúng chiều mũi tên trên thân.
- Không để trọng lượng ống tác động lên van.
- Căn thẳng hai đầu kết nối.
- Không siết ren quá mạnh.
- Có giá đỡ đường ống.
- Tránh vị trí rung liên tục.
- Chừa khoảng trống bảo dưỡng.
- Không lắp coil tại nơi dễ bị ngập.
- Bổ sung van khóa để cô lập thiết bị.
Hạn chế ảnh hưởng của búa nước
Van điện từ có tốc độ đóng tương đối nhanh. Khi lưu lượng lớn và đường ống dài, quá trình đóng đột ngột có thể tạo ra búa nước.
Hiện tượng này có thể gây:
- Rung và va đập đường ống.
- Lỏng đầu nối.
- Rách màng van.
- Hỏng đồng hồ áp suất.
- Nứt phụ kiện.
- Giảm tuổi thọ máy bơm.
Nếu hệ thống có nguy cơ búa nước, cần kiểm tra tốc độ dòng chảy, bố trí bình tích áp hoặc thiết bị chống va phù hợp. Không nên lắp van quá sát đầu đẩy của máy bơm nếu vị trí đó có rung và dao động áp suất lớn.
Điều kiện môi trường quanh máy lọc
Khu vực máy lọc thường có độ ẩm cao và thường xuyên được vệ sinh. Nước có thể bắn vào giắc điện, coil hoặc đầu nối nếu van không được che chắn.
Để bảo vệ van cần:
- Lắp giắc điện đúng gioăng.
- Hướng dây dẫn xuống dưới.
- Không để nước đọng quanh coil.
- Đặt hộp đấu điện cao hơn nền.
- Che van khỏi nước rửa trực tiếp.
- Bảo đảm thông gió.
- Kiểm tra cấp bảo vệ của coil.
- Không để hóa chất xử lý bắn lên thân van.
Chuẩn chống bụi và nước bắn không đồng nghĩa với khả năng ngâm nước liên tục.
Bảo dưỡng van điện từ đầu vào
Van đầu vào tiếp xúc với nguồn nước chưa lọc nên cần được kiểm tra thường xuyên hơn van lắp sau hệ thống. Chu kỳ bảo dưỡng phụ thuộc vào chất lượng nước và số lần đóng mở.
Các công việc cần thực hiện gồm:
- Vệ sinh bộ lọc thô.
- Kiểm tra áp suất trước và sau van.
- Quan sát rò rỉ tại đầu nối.
- Kiểm tra màng và bề mặt làm kín.
- Làm sạch lõi từ và lỗ điều khiển.
- Kiểm tra nhiệt độ coil.
- Đo điện áp cấp thực tế.
- Chạy thử tín hiệu từ cảm biến.
- Kiểm tra van có đóng kín khi mất điện không.
- Thay đúng phụ kiện khi đã xuống cấp.
Nếu van không đóng kín, nguyên nhân thường liên quan đến cặn bẩn, màng hỏng hoặc lõi từ bị kẹt, không nhất thiết do coil.
Những sai lầm thường gặp khi chọn van
Một số hệ thống gặp lỗi dù van mới lắp vì thông tin lựa chọn chưa đầy đủ. Việc tránh các sai lầm cơ bản giúp giảm đáng kể sự cố vận hành.
Các lỗi thường gặp gồm:
- Chọn theo đường kính ống nhưng không tính lưu lượng.
- Không kiểm tra chênh áp tối thiểu.
- Dùng thân đồng cho nước có tính ăn mòn.
- Không xác định vật liệu gioăng.
- Lắp van trước bộ lọc cặn.
- Cấp sai điện áp coil.
- Đấu trực tiếp vào PLC khi ngõ ra không đủ tải.
- Không tính lưu lượng rửa ngược.
- Lắp van ở nơi thường xuyên bị ngập.
- Không bố trí van khóa để bảo dưỡng.
- Dùng van điện từ để điều tiết lưu lượng.
Thông tin cần cung cấp khi lựa chọn van ODE
Để lựa chọn được model phù hợp, người mua nên chuẩn bị đầy đủ thông số vận hành. Thông tin càng chính xác thì nguy cơ chọn sai càng thấp.
Cần cung cấp:
- Loại nước hoặc thành phần môi chất.
- Kích thước đường ống.
- Kiểu kết nối.
- Lưu lượng nhỏ nhất và lớn nhất.
- Áp suất đầu vào.
- Áp suất phía sau van.
- Nhiệt độ nước.
- Điện áp điều khiển.
- Kiểu thường đóng hoặc thường mở.
- Tần suất đóng mở.
- Điều kiện môi trường lắp đặt.
- Yêu cầu vật liệu thân và gioăng.
Kết luận
Van điện từ ODE lắp tại đầu vào máy lọc nước công nghiệp cần được chọn theo chất lượng nước, lưu lượng, dải áp suất và điện áp điều khiển. Trong phần lớn hệ thống, van thường đóng kết hợp bộ lọc thô là phương án phù hợp vì có thể tự ngắt nước khi mất điện.
Với hệ thống cần thân inox 316, kích thước DN32 và sử dụng cho nước, có thể tham khảo thông số của van ODE 21IH7K1V350. Đây chỉ là model tham khảo; trước khi lựa chọn vẫn cần đối chiếu áp suất, lưu lượng, nhiệt độ và điện áp thực tế của máy lọc.
