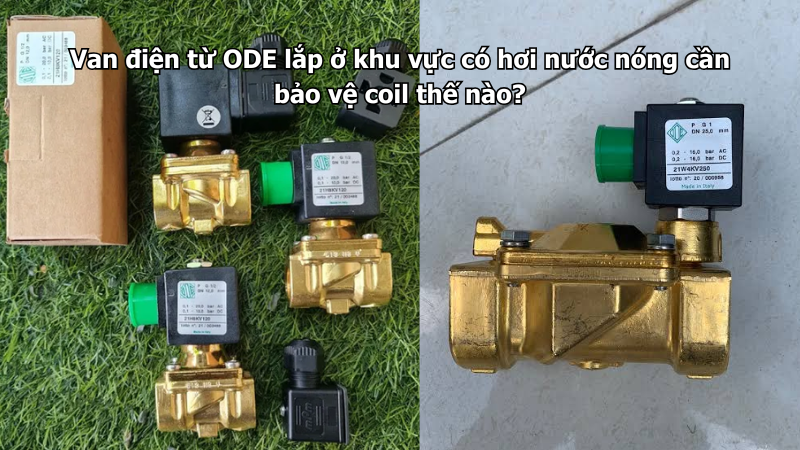

Van điện từ lắp trong khu vực có hơi nước nóng thường phải chịu độ ẩm cao, nhiệt môi trường lớn và nguy cơ nước ngưng tụ bám vào phần điện. Nếu không bảo vệ đúng cách, coil có thể bị ẩm, chập chờn, nóng bất thường hoặc giảm tuổi thọ sau một thời gian vận hành.
Khi sử dụng Van điện từ ODE trong môi trường có hơi nước nóng, người dùng cần chú ý đến vị trí lắp đặt, hướng dây điện, giắc cắm, cấp bảo vệ, nhiệt độ quanh coil và khoảng cách với nguồn hơi. Không nên chỉ chọn van theo kích thước đường ống mà bỏ qua điều kiện môi trường xung quanh.
Vì sao hơi nước nóng ảnh hưởng đến coil van điện từ?
Coil là bộ phận điện của van điện từ, có nhiệm vụ tạo từ trường để kéo lõi van khi được cấp điện. Bộ phận này không tiếp xúc trực tiếp với môi chất bên trong đường ống, nhưng lại chịu tác động mạnh từ môi trường lắp đặt bên ngoài.
Hơi nước nóng có thể gây ảnh hưởng theo nhiều cách:
- Làm tăng nhiệt độ quanh coil.
- Gây ngưng tụ nước trên bề mặt giắc điện.
- Làm ẩm đầu cáp và chân tiếp xúc.
- Làm lão hóa gioăng giắc nhanh hơn.
- Gây oxy hóa đầu nối điện.
- Làm lớp cách điện của dây xuống cấp.
- Khiến coil nóng hơn trong quá trình làm việc.
- Tạo điều kiện cho bụi bẩn bám dính quanh phần điện.
Nếu hơi nước bốc lên liên tục, coil có thể không hỏng ngay nhưng tuổi thọ sẽ giảm dần, đặc biệt trong ca vận hành dài.
Dấu hiệu coil bị ảnh hưởng bởi hơi nước nóng
Coil bị ảnh hưởng bởi hơi nước nóng có thể biểu hiện từ nhẹ đến nặng. Một số dấu hiệu dễ bị nhầm với lỗi nguồn điện hoặc lỗi cơ khí bên trong van.
Các dấu hiệu thường gặp gồm:
- Van lúc mở được, lúc không.
- Coil nóng hơn bình thường.
- Giắc điện có hơi nước hoặc giọt nước.
- Đèn báo trên giắc chập chờn.
- Van phát tiếng rung khi cấp điện.
- Đầu cáp bị oxy hóa.
- Dây điện bị cứng hoặc đổi màu.
- Vỏ coil có vết nứt nhỏ.
- Có mùi khét nhẹ khi van làm việc lâu.
- Van hoạt động ổn định lúc nguội nhưng lỗi khi khu vực nóng lên.
- Chân tiếp xúc bị đen, xanh hoặc gỉ.
- Cầu đấu gần van bị ẩm.
Khi xuất hiện các dấu hiệu này, cần kiểm tra cả phần điện, môi trường lắp đặt và nhiệt độ quanh coil, không nên chỉ thay coil ngay.
Không lắp coil ngay dưới điểm thoát hơi
Vị trí lắp đặt là yếu tố quan trọng nhất khi bảo vệ coil. Nếu coil nằm ngay dưới vị trí hơi nước thoát ra, nước ngưng tụ có thể nhỏ trực tiếp xuống giắc điện hoặc dây dẫn.
Cần tránh lắp van tại:
- Ngay dưới đầu xả hơi.
- Dưới mặt bích thường xuyên rò hơi.
- Gần van an toàn xả hơi.
- Dưới đường ống hơi không bọc cách nhiệt.
- Trong hố kỹ thuật có hơi nóng tích tụ.
- Khu vực rửa bằng nước nóng trực tiếp.
- Gần cửa xả của nồi hơi hoặc thiết bị gia nhiệt.
- Điểm thấp có nước ngưng tụ chảy xuống.
Nếu không thể thay đổi vị trí, cần bổ sung tấm che, hộp bảo vệ hoặc bố trí lại hướng giắc điện để hạn chế nước đi vào phần điện.
Giữ khoảng cách giữa coil và nguồn nhiệt
Coil khi hoạt động đã sinh nhiệt. Nếu đặt gần đường ống hơi, bồn nóng hoặc thiết bị gia nhiệt, nhiệt độ môi trường tăng thêm sẽ làm coil khó tản nhiệt.
Khi bố trí cần xem xét:
- Khoảng cách từ coil đến đường ống hơi.
- Đường ống hơi có bọc cách nhiệt không.
- Van có nằm trong hộp kín không.
- Không khí quanh coil có lưu thông không.
- Nhiệt từ thân van truyền lên coil.
- Thời gian coil phải cấp điện liên tục.
- Nhiệt độ cao nhất trong ca sản xuất.
Không nên để coil bị bao quanh bởi nhiều nguồn nhiệt cùng lúc. Nếu bắt buộc lắp trong khu vực nóng, cần kiểm tra giới hạn nhiệt của coil và chọn loại phù hợp.
Bọc cách nhiệt đường ống nhưng không bọc kín coil
Bọc cách nhiệt đường ống hơi hoặc đường nước nóng giúp giảm nhiệt tỏa ra môi trường xung quanh. Tuy nhiên, không nên bọc kín cả coil bằng vật liệu cách nhiệt.
Nếu bọc kín coil, nhiệt sinh ra khi coil làm việc không thoát được, khiến nhiệt độ bên trong tăng cao hơn. Điều này có thể làm lớp cách điện của cuộn dây nhanh xuống cấp.
Cách xử lý hợp lý là:
- Bọc cách nhiệt phần đường ống nóng.
- Bọc thân van nếu thiết kế cho phép.
- Không che kín toàn bộ coil.
- Chừa không gian thoát nhiệt quanh coil.
- Không để vật liệu cách nhiệt hút nước ôm vào giắc điện.
- Kiểm tra nhiệt độ coil sau khi bọc cách nhiệt.
- Không dùng vật liệu dễ cháy gần nguồn nhiệt cao.
Coil cần được bảo vệ khỏi hơi nước nhưng vẫn phải có khả năng tản nhiệt.
Hướng giắc điện và dây dẫn xuống dưới
Một lỗi lắp đặt thường gặp là để giắc điện hướng lên trên hoặc dây dẫn tạo thành đường dẫn nước vào giắc. Khi hơi nước ngưng tụ, nước có thể chảy theo dây vào đầu nối điện.
Khi đấu nối nên:
- Hướng dây điện xuống dưới.
- Không để giắc điện nằm ở vị trí hứng nước.
- Tạo vòng võng nhỏ trên dây để nước nhỏ xuống trước khi vào giắc.
- Siết chặt đầu cáp.
- Lắp đủ gioăng của giắc.
- Không để dây bị kéo căng.
- Không để dây cọ vào đường ống nóng.
- Không đi dây sát mặt ngoài đường hơi.
Dây điện nên được cố định bằng máng hoặc kẹp riêng, tránh để trọng lượng dây kéo vào giắc coil.
Lắp đầy đủ gioăng giắc điện
Giắc điện của coil thường có gioăng làm kín giữa giắc và coil, cùng đầu cáp siết dây. Nếu thiếu gioăng hoặc siết không chặt, hơi ẩm có thể xâm nhập vào chân tiếp xúc.
Cần kiểm tra:
- Gioăng giữa giắc và coil còn nguyên không.
- Vít giữ giắc đã siết đủ chưa.
- Đầu cáp có ôm sát dây không.
- Dây dùng đúng đường kính với đầu cáp không.
- Vỏ giắc có nứt không.
- Chân tiếp xúc có bị oxy hóa không.
- Có nước hoặc hơi ẩm bên trong giắc không.
Khi giắc đã lão hóa, nứt hoặc mất gioăng, nên thay giắc phù hợp thay vì cố quấn băng keo bên ngoài.
Dùng hộp bảo vệ nhưng phải tránh bí nhiệt
Trong khu vực hơi nước nóng, nhiều người lắp thêm hộp bảo vệ để che coil. Đây là giải pháp tốt nếu hộp được thiết kế đúng. Ngược lại, hộp kín hoàn toàn có thể giữ nhiệt và làm coil nóng hơn.
Hộp bảo vệ nên đáp ứng:
- Che được nước nhỏ giọt và hơi nước trực tiếp.
- Có hướng thoát nước ngưng tụ.
- Không giữ hơi nóng bên trong quá lâu.
- Có khoảng trống quanh coil.
- Không ép sát vào giắc điện.
- Dễ tháo kiểm tra và bảo dưỡng.
- Vật liệu chịu được nhiệt và môi trường ẩm.
- Không cản trở thao tác tháo coil.
Nếu dùng hộp kín, cần kiểm tra nhiệt độ bên trong hộp khi hệ thống vận hành thực tế.
Tránh nước ngưng tụ đọng trên coil
Hơi nước nóng gặp bề mặt lạnh hơn sẽ ngưng tụ thành nước. Nước ngưng tụ nếu đọng lâu trên coil, giắc hoặc đầu cáp sẽ làm phần điện nhanh xuống cấp.
Để hạn chế cần:
- Tăng thông gió khu vực lắp van.
- Tránh để coil nằm trong vùng hơi nước bị giữ lại.
- Không lắp van tại điểm thấp bị nước nhỏ xuống.
- Bố trí mái che hoặc tấm chắn nghiêng.
- Dẫn nước ngưng tụ ra hướng khác.
- Lau khô định kỳ trong khu vực ẩm.
- Không để bụi bẩn bám dày quanh coil.
- Kiểm tra sau mỗi ca vận hành có nhiều hơi nước.
Nước ngưng tụ thường nguy hiểm hơn nước bắn một lần, vì nó xuất hiện lặp lại và kéo dài.
Chọn đúng điện áp coil
Coil phải dùng đúng điện áp theo tủ điều khiển. Trong môi trường nóng ẩm, coil cấp sai điện áp hoặc điện áp không ổn định sẽ dễ hỏng nhanh hơn.
Cần kiểm tra:
- Điện áp ghi trên coil.
- Nguồn là AC hay DC.
- Tần số nguồn nếu dùng AC.
- Công suất coil.
- Điện áp thực tế tại giắc khi có tải.
- Chiều dài dây dẫn.
- Có sụt áp khi nhiều thiết bị hoạt động không.
- Ngõ ra PLC có đủ tải không.
Không nên thay coil chỉ theo hình dáng bên ngoài. Hai coil nhìn giống nhau có thể khác điện áp, công suất hoặc kích thước lắp.
Dùng relay trung gian khi cần
Nếu coil được điều khiển bằng PLC hoặc bộ điều khiển nhiệt độ, cần kiểm tra khả năng chịu tải của ngõ ra. Ngõ ra yếu có thể làm coil hút không đủ lực, phát tiếng rung và nóng.
Relay trung gian nên được dùng khi:
- Ngõ ra PLC không đủ dòng.
- Coil dùng điện áp khác nguồn điều khiển.
- Cần cách ly mạch điều khiển và mạch tải.
- Nhiều van hoạt động cùng lúc.
- Cần bảo vệ tiếp điểm điều khiển.
- Hệ thống có nhiễu điện từ.
- Cần lắp thêm mạch chống xung.
Relay và cầu đấu cũng cần được đặt ở vị trí khô hơn, tránh hơi nước nóng trực tiếp.
Lắp chống xung điện đúng loại
Khi coil ngắt điện, có thể sinh điện áp ngược ảnh hưởng đến PLC, relay hoặc bộ điều khiển. Phụ kiện chống xung giúp bảo vệ mạch, nhưng phải chọn đúng loại cho AC hoặc DC.
Cần chú ý:
- Diode thường dùng cho DC, không dùng tùy tiện cho AC.
- Varistor cần chọn đúng điện áp.
- Mạch RC cần phù hợp với tải AC.
- Giắc có đèn báo phải đúng điện áp.
- Bộ chỉnh lưu phải tương thích với coil.
- Đấu sai cực có thể gây lỗi hoặc cháy linh kiện.
Nếu van đóng mở liên tục trong môi trường nóng, mạch bảo vệ càng cần được kiểm tra kỹ.
Không để coil cấp điện liên tục ngoài nhu cầu
Một số hệ thống dùng van thường đóng và giữ coil có điện trong thời gian dài. Khi khu vực đã nóng sẵn do hơi nước, việc cấp điện liên tục làm coil nóng hơn.
Cần xem lại logic điều khiển:
- Van có cần mở liên tục không.
- Có thể dùng van thường mở cho trường hợp cần dòng chảy liên tục không.
- Có thể điều khiển theo chu kỳ hợp lý hơn không.
- Có thời gian nghỉ cho coil không.
- Coil có phù hợp chế độ làm việc dài hạn không.
- Nhiệt độ coil khi chạy lâu có vượt mức cho phép không.
Không nên để coil rung hoặc hút không hết hành trình trong thời gian dài vì sẽ sinh nhiệt bất thường.
Kiểm tra lõi từ nếu coil nóng bất thường
Coil nóng không phải lúc nào cũng do coil hỏng. Nếu lõi từ bị kẹt do cặn, rỉ hoặc lắp sai, coil có thể không hút hết hành trình và nóng nhanh.
Cần kiểm tra:
- Lõi từ có di chuyển nhẹ không.
- Ống lõi có cặn không.
- Lò xo có bị biến dạng không.
- Van có đúng áp suất làm việc không.
- Điện áp cấp có đúng không.
- Nguồn AC/DC có đúng loại không.
- Coil có lắp đúng vào thân van không.
- Van có bị rung cơ học không.
Nếu chỉ thay coil mà không xử lý lõi từ bị kẹt, coil mới vẫn có thể nhanh hỏng.
Bảo vệ dây điện khỏi nhiệt và hơi nước
Dây dẫn đến coil cũng cần được bảo vệ, không chỉ riêng coil. Dây bị lão hóa hoặc ẩm có thể gây sụt áp, chập chờn và mất an toàn.
Khi đi dây cần:
- Dùng dây có cấp nhiệt phù hợp.
- Không đi dây sát đường ống hơi.
- Không để dây chạm bề mặt nóng.
- Dùng ống ruột gà hoặc máng cáp phù hợp.
- Tránh điểm đọng nước.
- Cố định dây chống rung.
- Không để dây bị kéo căng.
- Không nối dây hở tại khu vực ẩm.
- Đặt hộp đấu nối ở nơi khô hơn.
- Kiểm tra lớp vỏ dây định kỳ.
Dây điện bị cứng, nứt hoặc đổi màu cần được thay sớm.
Chú ý hơi hóa chất đi kèm hơi nước
Trong một số khu vực rửa, hấp, vệ sinh hoặc xử lý bề mặt, hơi nước có thể đi kèm hóa chất tẩy rửa. Khi đó nguy cơ oxy hóa đầu nối điện và ăn mòn chi tiết tăng lên.
Cần xác định:
- Hơi nước có lẫn hóa chất không.
- Hóa chất là axit, kiềm hay clo.
- Nồng độ và tần suất tiếp xúc.
- Coil có bị phun vệ sinh trực tiếp không.
- Giắc điện có phù hợp môi trường hóa chất không.
- Thân van và phụ kiện có chống ăn mòn đủ không.
Nếu khu vực có hóa chất mạnh hoặc dung môi dễ cháy, cần đánh giá riêng yêu cầu an toàn, không chỉ che chắn coil thông thường.
Vị trí lắp đặt nên dễ kiểm tra
Van lắp trong khu vực hơi nước nóng cần được kiểm tra thường xuyên hơn vị trí khô ráo. Vì vậy, không nên đặt van quá sâu, quá sát tường hoặc trong hộc máy khó tiếp cận.
Vị trí lắp nên bảo đảm:
- Nhìn thấy được giắc điện.
- Dễ tháo coil khi cần.
- Có không gian kiểm tra đầu cáp.
- Không bị hơi nước phả trực tiếp.
- Có thể lau khô và vệ sinh.
- Có van khóa để cô lập đường ống.
- Có bộ lọc trước van nếu nước có cặn.
- Không nằm ngay dưới điểm nước ngưng tụ.
Vị trí thuận tiện giúp phát hiện lỗi sớm trước khi coil hỏng hoàn toàn.
Có nên dùng van chống cháy nổ trong khu vực hơi nước nóng không?
Khu vực có hơi nước nóng thông thường không đồng nghĩa với môi trường cháy nổ. Van chống cháy nổ chỉ cần thiết khi khu vực có khí, hơi dung môi hoặc bụi dễ cháy theo đánh giá an toàn của nhà máy.
Cần xem xét van chống cháy nổ nếu:
- Khu vực có hơi dung môi dễ cháy.
- Có khí dễ cháy.
- Có bụi dễ cháy trong không khí.
- Nhà máy phân vùng nguy hiểm.
- Quy định an toàn yêu cầu thiết bị phòng nổ.
- Tủ điện và thiết bị điều khiển cũng phải đạt chuẩn tương ứng.
Nếu chỉ có hơi nước nóng và độ ẩm cao, ưu tiên chính là chống ẩm, chống ngưng tụ, chịu nhiệt và bảo vệ đầu nối điện.
Kiểm tra định kỳ coil trong môi trường hơi nóng
Coil làm việc trong môi trường hơi nước nóng nên được kiểm tra theo lịch bảo dưỡng. Không nên đợi đến khi van ngừng hoạt động mới xử lý.
Các công việc nên thực hiện gồm:
- Kiểm tra vỏ coil có nứt không.
- Kiểm tra giắc điện có ẩm không.
- Quan sát gioăng giắc.
- Siết lại đầu cáp nếu cần.
- Kiểm tra dây dẫn có cứng hoặc nứt không.
- Đo điện áp tại coil khi có tải.
- Kiểm tra nhiệt độ coil sau thời gian vận hành.
- Kiểm tra chân tiếp xúc có oxy hóa không.
- Làm sạch bụi và cặn bám quanh coil.
- Kiểm tra tấm che hoặc hộp bảo vệ.
- Chạy thử van nhiều chu kỳ.
- Ghi lại các lần coil nóng bất thường.
Nếu phát hiện nước trong giắc, cần ngắt điện và xử lý ngay, không nên tiếp tục vận hành.
Những sai lầm cần tránh
Một số cách bảo vệ tưởng như đơn giản nhưng có thể làm coil nhanh hỏng hơn. Cần tránh các lỗi sau:
- Bọc kín coil bằng vật liệu cách nhiệt.
- Để giắc điện hướng lên trên.
- Dùng băng keo quấn tạm giắc bị nứt.
- Lắp coil ngay dưới điểm xả hơi.
- Để dây điện chạm đường ống nóng.
- Đặt hộp che quá kín gây bí nhiệt.
- Không lắp gioăng giắc điện.
- Cấp sai điện áp coil.
- Dùng coil sai AC/DC.
- Để coil cấp điện liên tục khi lõi từ đang kẹt.
- Không kiểm tra nước ngưng tụ.
- Chỉ thay coil mà không xử lý môi trường lắp đặt.
Khi nào cần thay coil?
Coil bị ảnh hưởng bởi hơi nước nóng có thể xuống cấp dần. Khi đã mất khả năng cách điện hoặc lực hút không ổn định, cần thay đúng loại tương thích với model van.
Nên thay coil khi:
- Vỏ coil nứt.
- Coil bị ngấm nước.
- Có mùi khét.
- Coil nóng bất thường dù điện áp đúng.
- Điện trở cuộn dây bất thường.
- Van hoạt động khi nguội nhưng lỗi khi nóng.
- Chân tiếp xúc bị oxy hóa nặng.
- Vỏ coil biến dạng.
- Đèn báo giắc chập chờn do coil hỏng.
- Coil không còn lực hút ổn định.
Khi thay, cần đối chiếu đúng điện áp, kiểu nguồn AC/DC, công suất và kích thước lắp với thân van ODE.
Thông tin cần cung cấp khi chọn coil hoặc van thay thế
Để chọn đúng coil hoặc van ODE cho khu vực có hơi nước nóng, người dùng nên chuẩn bị đầy đủ thông tin vận hành.
Cần cung cấp:
- Mã van ODE đang sử dụng.
- Điện áp coil hiện tại.
- Nguồn AC hay DC.
- Môi chất trong đường ống.
- Nhiệt độ môi chất.
- Nhiệt độ môi trường quanh coil.
- Van có cấp điện liên tục hay theo chu kỳ.
- Vị trí có hơi nước phả trực tiếp không.
- Khu vực có hóa chất hoặc dung môi không.
- Tình trạng giắc điện hiện tại.
- Van lắp trong nhà hay ngoài trời.
- Có yêu cầu chống cháy nổ không.
Thông tin càng rõ thì việc chọn coil và phương án bảo vệ càng chính xác.
Kết luận
Van điện từ ODE lắp ở khu vực có hơi nước nóng cần bảo vệ coil bằng cách chọn vị trí tránh hơi phả trực tiếp, hướng dây điện xuống dưới, lắp đầy đủ gioăng giắc, tránh nước ngưng tụ, không bọc kín coil và kiểm tra nhiệt độ làm việc thực tế. Ngoài ra, cần dùng đúng điện áp, bảo vệ dây dẫn và kiểm tra định kỳ để hạn chế chập chờn.
Nếu coil đã xuống cấp do nóng ẩm, ngấm nước hoặc hoạt động không ổn định, người dùng có thể tham khảo nhóm Cuộn coil để chọn đúng điện áp và loại coil tương thích với van ODE đang sử dụng. Khi thay coil cần đối chiếu mã van, nguồn AC/DC, công suất và điều kiện môi trường lắp đặt.
