Hệ thống làm mát trục chính máy CNC có nhiệm vụ giữ nhiệt độ ổn định cho spindle, hạn chế quá nhiệt khi máy chạy tốc độ cao và giúp duy trì độ chính xác gia công. Van điện từ được dùng để tự động cấp, ngắt hoặc điều khiển dòng nước làm mát theo tín hiệu từ tủ máy, PLC, cảm biến nhiệt độ hoặc cảm biến lưu lượng.

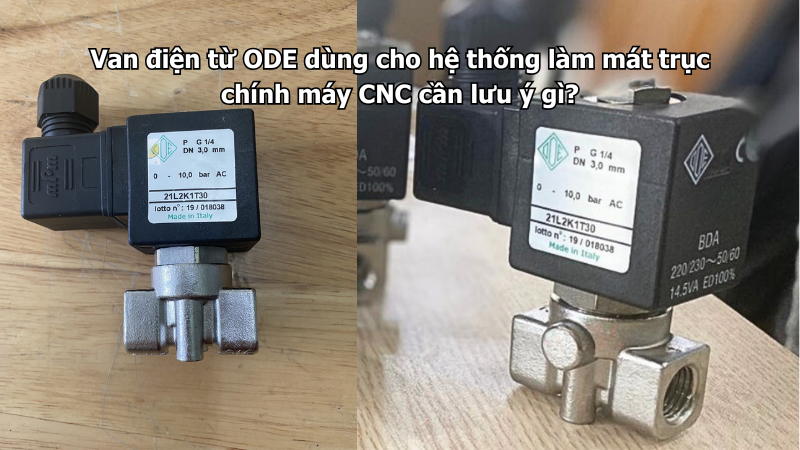

Van điện từ ODE có thể dùng cho hệ thống làm mát trục chính máy CNC nếu chọn đúng loại theo lưu lượng, áp suất, nhiệt độ, chất lượng nước, vật liệu thân, gioăng và điện áp coil. Đây là ứng dụng cần ưu tiên sự ổn định, vì thiếu nước làm mát có thể làm spindle nóng nhanh, báo lỗi hoặc giảm tuổi thọ cụm trục chính.
Van điện từ ODE có phù hợp với làm mát trục chính CNC không?
Van điện từ ODE phù hợp với nhiều hệ thống cấp nước làm mát cho máy CNC, đặc biệt là các máy có bộ làm mát nước tuần hoàn, chiller mini hoặc bơm nước riêng cho spindle. Van có thể đóng mở nước khi máy chạy, khi spindle hoạt động hoặc khi nhiệt độ đạt ngưỡng cài đặt.
Van thường được dùng tại các vị trí:
- Đường nước cấp vào spindle.
- Đường nước cấp vào bộ trao đổi nhiệt.
- Đường nước cấp từ chiller đến máy CNC.
- Đường nước tuần hoàn qua bơm làm mát.
- Đường nước xả hoặc thay nước định kỳ.
- Đường nước phụ trợ cho cụm làm mát.
- Đường nước điều khiển theo cảm biến nhiệt độ.
- Đường nước điều khiển theo tín hiệu máy CNC.
Tuy nhiên, cần chọn van đúng với hệ thống thực tế. Không nên lấy van dùng cho nước cấp thông thường lắp trực tiếp vào hệ thống spindle nếu chưa kiểm tra áp suất, lưu lượng và chất lượng nước làm mát.
Cần xác định hệ thống làm mát kiểu nào
Máy CNC có thể dùng nhiều kiểu làm mát trục chính khác nhau. Có máy dùng nước tuần hoàn qua bồn nhỏ, có máy dùng chiller, có máy dùng dung dịch làm mát chuyên dụng.
| Kiểu hệ thống | Đặc điểm | Lưu ý chọn van |
|---|---|---|
| Nước tuần hoàn qua bồn | Áp suất thường không quá cao, dễ có cặn sau thời gian dùng | Cần lọc cặn và kiểm tra chênh áp |
| Chiller làm mát spindle | Nhiệt độ ổn định hơn, có bơm tuần hoàn | Chọn theo lưu lượng và áp suất bơm chiller |
| Nước có phụ gia chống rỉ | Có thể ảnh hưởng đến gioăng | Kiểm tra vật liệu gioăng, màng van |
| Nhiều máy dùng chung nguồn nước | Lưu lượng thay đổi theo số máy hoạt động | Tính lưu lượng tổng và áp suất ổn định |
| Làm mát theo cảm biến nhiệt | Van đóng mở theo nhiệt độ | Cần cài độ trễ để tránh đóng mở liên tục |
Khi xác định đúng kiểu hệ thống, việc chọn van sẽ chính xác hơn và giảm nguy cơ lỗi khi vận hành.
Nên chọn van thường đóng hay thường mở?
Với hệ thống làm mát trục chính máy CNC, van thường đóng được dùng khá phổ biến. Khi máy chưa chạy hoặc chưa có tín hiệu làm mát, van đóng. Khi máy hoạt động, tủ điều khiển cấp điện để van mở cho nước lưu thông.
Van thường đóng phù hợp khi:
- Chỉ cấp nước khi máy CNC hoạt động.
- Cần ngắt nước khi máy dừng.
- Muốn tránh nước chảy tự do khi mất điện.
- Điều khiển theo tín hiệu spindle chạy.
- Điều khiển theo cảm biến nhiệt độ.
- Cần kiểm soát từng máy riêng biệt.
- Cần bảo vệ khi hệ thống dừng.
Van thường mở chỉ nên cân nhắc khi hệ thống yêu cầu nước làm mát luôn được duy trì trong trạng thái mất điện để bảo vệ spindle. Trường hợp này cần đánh giá kỹ logic an toàn của máy và bộ điều khiển.
Không để spindle chạy khi chưa có nước làm mát
Đây là lưu ý rất quan trọng. Nếu van chưa mở, bơm không chạy, bộ lọc tắc hoặc đường nước bị nghẹt, spindle có thể bị thiếu làm mát dù máy vẫn nhận lệnh chạy.
Thiếu nước làm mát có thể gây:
- Spindle nóng nhanh.
- Máy CNC báo lỗi nhiệt.
- Giảm tuổi thọ vòng bi trục chính.
- Giảm độ chính xác gia công.
- Dầu mỡ trong cụm spindle xuống cấp nhanh.
- Chiller hoặc bơm tuần hoàn quá tải.
- Nước hồi nóng bất thường.
- Máy phải dừng giữa chương trình gia công.
Với hệ thống quan trọng, nên có cảm biến lưu lượng hoặc cảm biến nhiệt độ liên động với máy. Máy chỉ nên cho phép spindle chạy khi nước làm mát đã đạt điều kiện an toàn.
Chọn kích thước van theo lưu lượng làm mát
Lưu lượng nước làm mát phải đủ để lấy nhiệt ra khỏi trục chính. Nếu van quá nhỏ, nước qua van yếu, spindle vẫn có thể nóng dù van đã mở.
Khi chọn kích thước van cần xác định:
- Lưu lượng nước yêu cầu của spindle.
- Lưu lượng bơm tuần hoàn.
- Áp suất đầu vào van.
- Áp suất sau van.
- Kích thước đường ống nước.
- Chiều dài đường ống từ chiller đến máy.
- Mức tụt áp qua van.
- Có bao nhiêu co, cút, đầu nối trên đường nước.
- Có nhiều máy dùng chung một hệ làm mát không.
Không nên chọn van chỉ theo đường kính ren. Hai van cùng cỡ ren nhưng lỗ thông và lưu lượng thực tế có thể khác nhau.
Kiểm tra áp suất và chênh áp
Van điện từ ODE cần làm việc trong dải áp suất phù hợp. Với hệ thống làm mát spindle, áp suất có thể đến từ bơm chiller, bơm tuần hoàn hoặc đường nước trung tâm.
Cần kiểm tra:
- Áp suất nước thấp nhất.
- Áp suất nước cao nhất.
- Áp suất khi bơm vừa khởi động.
- Áp suất khi đường nước bị tắc một phần.
- Áp suất phía sau van.
- Chênh áp thực tế qua van.
- Mức tụt áp qua bộ lọc.
- Xung áp khi van đóng nhanh.
Một số dòng van màng gián tiếp cần chênh áp tối thiểu để mở ổn định. Nếu hệ thống có áp thấp hoặc tuần hoàn kín với chênh áp nhỏ, cần chọn model phù hợp, tránh tình trạng coil có điện nhưng van mở không hết.
Nước làm mát có sạch không?
Nước trong hệ thống làm mát trục chính thường chạy tuần hoàn. Sau thời gian sử dụng, nước có thể có cặn khoáng, rỉ sét, rong rêu, tạp chất từ bồn chứa hoặc mảnh băng tan sau khi sửa đường ống.
Cặn bẩn có thể làm:
- Kẹt lõi từ.
- Tắc lỗ pilot.
- Màng van đóng không kín.
- Van mở chậm.
- Van rò nước sau khi đóng.
- Lưu lượng làm mát giảm.
- Cảm biến lưu lượng báo sai.
- Kênh nước trong spindle bị nghẹt.
Vì vậy, nguồn nước làm mát cần được kiểm soát tốt. Không nên dùng nước bẩn, nước có nhiều khoáng hoặc nước tuần hoàn lâu ngày mà không vệ sinh.
Nên lắp bộ lọc trước van
Bộ lọc trước van giúp giữ cặn trước khi nước đi vào thân van. Với hệ thống làm mát spindle, lọc còn giúp bảo vệ đường nước nhỏ bên trong trục chính.
Cụm lắp đặt tham khảo:
Bồn nước hoặc chiller → bơm tuần hoàn → van khóa tay → bộ lọc → van điện từ ODE → cảm biến lưu lượng → spindle → đường hồi nước
Khi lắp bộ lọc cần lưu ý:
- Lưu lượng lọc phải đủ.
- Mắt lọc phù hợp với độ sạch yêu cầu.
- Không chọn lọc quá mịn gây tụt áp lớn.
- Có vị trí tháo lọc dễ vệ sinh.
- Có van khóa để bảo dưỡng.
- Vệ sinh lọc định kỳ.
- Kiểm tra áp suất trước và sau lọc nếu cần.
Nếu bộ lọc bị tắc, van vẫn có thể mở nhưng spindle vẫn thiếu nước làm mát.
Chọn thân đồng hay thân inox?
Vật liệu thân van cần được chọn theo chất lượng nước và môi trường lắp đặt quanh máy CNC. Khu vực CNC thường có dầu làm mát, hơi ẩm, bụi kim loại và nước tuần hoàn.
Van điện từ ODE thân đồng
Thân đồng có thể dùng cho hệ thống nước sạch, nước tuần hoàn trung tính và môi trường lắp đặt tương đối khô ráo. Đây là lựa chọn phù hợp khi hệ thống làm mát không có hóa chất ăn mòn.
Có thể chọn thân đồng khi:
- Nước làm mát tương đối sạch.
- Không có hóa chất ăn mòn mạnh.
- Nhiệt độ nước nằm trong giới hạn model.
- Áp suất phù hợp.
- Van được lắp trong khoang kỹ thuật khô hơn.
- Cần tối ưu chi phí.
Van điện từ ODE thân inox
Thân inox nên được cân nhắc nếu nước làm mát có phụ gia, khu vực lắp đặt ẩm, có dầu tưới nguội bắn hoặc cần tăng khả năng chống oxy hóa.
Nên chọn inox khi:
- Nước có phụ gia chống rỉ hoặc chống cáu cặn.
- Hệ thống tuần hoàn dùng lâu ngày.
- Môi trường quanh máy có hơi ẩm.
- Van có thể tiếp xúc nước tưới nguội hoặc dầu pha nước.
- Cần vệ sinh bề mặt van thường xuyên.
- Muốn tăng độ bền chống oxy hóa.
Dù chọn inox, vẫn cần kiểm tra vật liệu gioăng và màng theo môi chất thực tế.
Chọn gioăng theo nước và phụ gia làm mát
Gioăng và màng van tiếp xúc trực tiếp với nước làm mát. Nếu nước có phụ gia chống ăn mòn, chất chống đóng cặn hoặc dung dịch làm mát đặc biệt, cần chọn gioăng phù hợp.
Một số vật liệu gioăng thường gặp:
| Vật liệu gioăng | Đặc điểm tham khảo |
|---|---|
| NBR | Phù hợp với nước sạch và môi chất thông thường |
| EPDM | Phù hợp với nước, nước nóng nhẹ và nhiều ứng dụng cấp nước |
| FKM/Viton | Chịu nhiệt, dầu nhẹ và một số hóa chất tốt hơn |
| PTFE | Chịu nhiệt và chống nhiều loại hóa chất tốt |
Nếu hệ thống có dầu tưới nguội pha nước, chất chống rỉ hoặc phụ gia làm mát, cần kiểm tra tương thích vật liệu trước khi chọn van.
Kiểm tra nhiệt độ nước cấp và nước hồi
Nước cấp từ chiller hoặc bồn làm mát có thể không nóng, nhưng nước hồi từ spindle có thể tăng nhiệt khi máy chạy lâu hoặc chạy tốc độ cao. Nếu van lắp ở đường hồi, nhiệt độ van chịu có thể cao hơn.
Cần xác định:
- Nhiệt độ nước cấp vào spindle.
- Nhiệt độ nước hồi về bồn hoặc chiller.
- Nhiệt độ cao nhất khi máy chạy lâu.
- Van lắp trên đường cấp hay đường hồi.
- Máy chạy bao nhiêu giờ mỗi ca.
- Coil có gần nguồn nhiệt trong tủ máy không.
- Chiller có giữ nhiệt ổn định không.
Nếu nhiệt độ nước hồi cao, cần chọn model và gioăng chịu được điều kiện thực tế.
Bảo vệ coil khỏi dầu, nước và bụi kim loại
Máy CNC thường có dầu tưới nguội, hơi nước, bụi kim loại và rung nhẹ từ quá trình gia công. Coil và giắc điện cần được bảo vệ tốt để tránh lỗi chập chờn.
Khi lắp đặt cần:
- Không để dầu tưới nguội phun trực tiếp vào coil.
- Không để nước chảy vào giắc điện.
- Hướng dây điện xuống dưới.
- Lắp đủ gioăng giắc điện.
- Siết kín đầu cáp.
- Cố định dây chống rung.
- Không để dây cọ vào cạnh kim loại.
- Không đặt coil sát động cơ hoặc nguồn nhiệt.
- Không dùng vòi áp lực xịt trực tiếp vào coil.
- Lau sạch dầu và bụi bám quanh coil định kỳ.
Nếu coil bị dầu, nước và bụi kim loại bám lâu ngày, giắc điện dễ oxy hóa và van có thể hoạt động không ổn định.
Chọn điện áp coil theo tủ điều khiển máy CNC
Van điện từ ODE có nhiều lựa chọn điện áp tùy model như 24VDC, 24VAC, 110VAC, 220VAC hoặc 230VAC. Máy CNC thường có tủ điều khiển riêng, nên cần kiểm tra nguồn điều khiển trước khi chọn.
Cần kiểm tra:
- Điện áp ghi trên coil.
- Nguồn điều khiển là AC hay DC.
- Công suất coil.
- Ngõ ra PLC hoặc relay có đủ tải không.
- Có cần relay trung gian không.
- Khoảng cách từ tủ đến van.
- Dây dẫn có bị sụt áp không.
- Có nhiễu điện từ từ biến tần spindle không.
- Có cần chống xung cho coil không.
Không nên đấu coil trực tiếp vào ngõ ra điều khiển nếu ngõ ra không đủ dòng tải. Với máy CNC, nên bảo vệ mạch điều khiển bằng relay hoặc module phù hợp.
Chú ý nhiễu điện từ từ biến tần spindle
Máy CNC thường dùng biến tần để điều khiển tốc độ trục chính. Biến tần, motor spindle và các thiết bị công suất có thể tạo nhiễu điện từ, làm tín hiệu điều khiển van hoặc cảm biến bị chập chờn nếu đi dây không đúng.
Cần chú ý:
- Dây tín hiệu cảm biến nên đi riêng với dây động lực.
- Dây coil nên được cố định gọn.
- Relay trung gian nên đặt trong tủ phù hợp.
- Có chống xung cho coil nếu cần.
- Không đi dây van sát dây motor spindle.
- Kiểm tra tiếp địa tủ điện.
- Dùng nguồn 24VDC ổn định nếu hệ điều khiển yêu cầu.
Nếu van đóng mở bất thường khi spindle tăng tốc hoặc khi biến tần hoạt động, cần kiểm tra nhiễu và nguồn điều khiển.
Tần suất đóng mở có phù hợp không?
Một số hệ thống mở van trong suốt quá trình máy chạy. Một số hệ thống lại đóng mở theo nhiệt độ hoặc theo từng chu kỳ gia công. Tần suất đóng mở ảnh hưởng đến tuổi thọ coil, lõi từ và màng van.
Cần xác định:
- Van mở liên tục hay theo chu kỳ.
- Số lần đóng mở mỗi giờ.
- Thời gian coil có điện.
- Máy chạy bao nhiêu giờ mỗi ngày.
- Nhiệt độ quanh coil có cao không.
- Điện áp có ổn định không.
- Nước có cặn không.
- Cảm biến nhiệt có dao động quanh điểm cài không.
Nếu điều khiển theo nhiệt độ, cần cài độ trễ hợp lý để van không đóng mở liên tục khi nhiệt độ dao động nhỏ.
Nên cho nước chạy trước và sau khi spindle hoạt động
Với một số máy CNC, nước làm mát nên được cấp trước khi spindle chạy và tiếp tục lưu thông thêm một thời gian sau khi spindle dừng. Điều này giúp tránh sốc nhiệt và giảm tích nhiệt trong cụm trục chính.
Có thể cài logic:
- Van mở trước khi spindle chạy.
- Bơm nước hoặc chiller hoạt động trước.
- Cảm biến lưu lượng xác nhận có nước.
- Spindle chỉ chạy khi điều kiện làm mát đạt.
- Van tiếp tục mở sau khi spindle dừng.
- Có cảnh báo khi lưu lượng thấp.
- Có dừng khẩn khi nhiệt độ spindle vượt ngưỡng.
Thời gian trễ cụ thể phụ thuộc công suất spindle, tốc độ chạy và yêu cầu của nhà sản xuất máy.
Không dùng van điện từ để điều chỉnh lưu lượng làm mát
Van điện từ thông thường chủ yếu dùng để đóng hoặc mở hoàn toàn. Không nên dùng van bằng cách mở hé để điều chỉnh lưu lượng nước làm mát trục chính.
Nếu cần điều chỉnh lưu lượng, nên dùng thêm:
- Van điều chỉnh lưu lượng.
- Van kim.
- Đồng hồ lưu lượng.
- Cảm biến lưu lượng.
- Van giảm áp.
- Bộ điều áp.
- Biến tần cho bơm nếu cần.
Van điện từ nên đảm nhiệm nhiệm vụ đóng mở theo tín hiệu điều khiển. Lưu lượng nên được kiểm soát bằng thiết bị điều tiết chuyên dụng.
Chú ý xung áp khi van đóng nhanh
Nếu hệ thống dùng bơm tuần hoàn áp lực cao hoặc đường ống dài, van đóng nhanh có thể gây xung áp. Xung áp có thể làm rung ống, lỏng đầu nối hoặc ảnh hưởng cảm biến lưu lượng.
Dấu hiệu có xung áp gồm:
- Tiếng đập trong đường ống khi van đóng.
- Ống nước rung nhẹ.
- Đồng hồ áp dao động.
- Đầu nối rò sau thời gian sử dụng.
- Cảm biến lưu lượng báo chập chờn.
- Bơm tuần hoàn phát tiếng lạ.
- Van một chiều đóng mạnh.
Nếu có hiện tượng này, cần kiểm tra áp suất bơm, bình tích áp nhỏ, van một chiều, trình tự đóng mở và chiều dài đường ống.
Vị trí lắp đặt phù hợp
Van nên được lắp ở vị trí dễ quan sát, dễ tháo coil, dễ vệ sinh bộ lọc và tránh khu vực có dầu tưới nguội bắn trực tiếp. Không nên lắp van quá sâu trong máy nếu khi bảo dưỡng phải tháo nhiều cụm che chắn.
Một cụm lắp đặt tham khảo:
Chiller hoặc bồn nước → bơm tuần hoàn → van khóa tay → bộ lọc → van điện từ ODE → cảm biến lưu lượng → spindle → đường nước hồi
Cách bố trí này giúp bảo vệ van khỏi cặn, xác nhận dòng nước sau van và thuận tiện khi kiểm tra lỗi thiếu nước làm mát.
Bảo dưỡng van trong hệ thống làm mát CNC
Hệ thống làm mát trục chính cần được bảo dưỡng định kỳ để tránh lỗi bất ngờ khi máy đang chạy chương trình gia công. Van điện từ cũng nên nằm trong kế hoạch kiểm tra này.
Các công việc nên thực hiện gồm:
- Vệ sinh bộ lọc trước van.
- Kiểm tra lưu lượng nước thực tế.
- Kiểm tra cảm biến lưu lượng.
- Quan sát nước hồi về bồn.
- Kiểm tra rò nước tại đầu nối.
- Kiểm tra giắc điện và dây dẫn.
- Đo điện áp cấp cho coil.
- Kiểm tra nhiệt độ coil.
- Làm sạch lõi từ nếu van mở chậm.
- Kiểm tra màng và gioăng.
- Thay nước làm mát định kỳ.
- Vệ sinh bồn nước hoặc chiller.
Nếu van mở nhưng spindle vẫn nóng, cần kiểm tra cả bơm, chiller, cảm biến, bộ lọc và đường nước trong spindle, không chỉ kiểm tra van.
Những sai lầm thường gặp khi chọn van
Một số lỗi lựa chọn và lắp đặt có thể làm hệ thống làm mát trục chính CNC hoạt động không ổn định.
Cần tránh:
- Chọn van chỉ theo kích thước ren.
- Không kiểm tra lưu lượng yêu cầu của spindle.
- Không lắp bộ lọc trước van.
- Không có cảm biến xác nhận dòng nước.
- Cấp sai điện áp coil.
- Dùng van không phù hợp chênh áp thấp.
- Để coil bị dầu tưới nguội phun trực tiếp.
- Không kiểm tra phụ gia trong nước làm mát.
- Lắp van tại vị trí khó bảo dưỡng.
- Không cài thời gian trễ trước và sau khi spindle chạy.
- Dùng van điện từ để điều chỉnh lưu lượng.
- Không vệ sinh nước tuần hoàn định kỳ.
Thông tin cần cung cấp khi chọn van ODE
Để chọn đúng van điện từ ODE cho hệ thống làm mát trục chính máy CNC, người mua nên chuẩn bị các thông tin sau:
- Máy dùng chiller hay bồn nước tuần hoàn.
- Lưu lượng nước làm mát yêu cầu.
- Áp suất bơm tuần hoàn.
- Áp suất trước và sau van.
- Kích thước đường ống.
- Nước sạch hay có phụ gia.
- Nhiệt độ nước cấp và nước hồi.
- Van thường đóng hay thường mở.
- Điện áp coil.
- Tần suất đóng mở.
- Van lắp trên đường cấp hay đường hồi.
- Có cảm biến lưu lượng không.
- Có nhiễu từ biến tần spindle không.
- Cần thân đồng hay inox.
- Môi trường có dầu tưới nguội bắn vào không.
Kết luận
Van điện từ ODE dùng cho hệ thống làm mát trục chính máy CNC cần chọn theo lưu lượng làm mát, áp suất, chênh áp, nhiệt độ nước, chất lượng nước, vật liệu thân, gioăng và điện áp coil. Với hệ thống spindle, cần ưu tiên độ ổn định dòng nước, lắp bộ lọc trước van và nên có cảm biến lưu lượng để bảo vệ trục chính.
Trong môi trường máy CNC có nước tuần hoàn, phụ gia chống rỉ, dầu tưới nguội hoặc yêu cầu chống oxy hóa tốt hơn, người dùng có thể tham khảo nhóm Van điện từ inox để chọn vật liệu thân van phù hợp hơn. Khi chọn vẫn cần đối chiếu đúng áp suất, lưu lượng, nhiệt độ, gioăng, điện áp coil và vị trí lắp thực tế.
