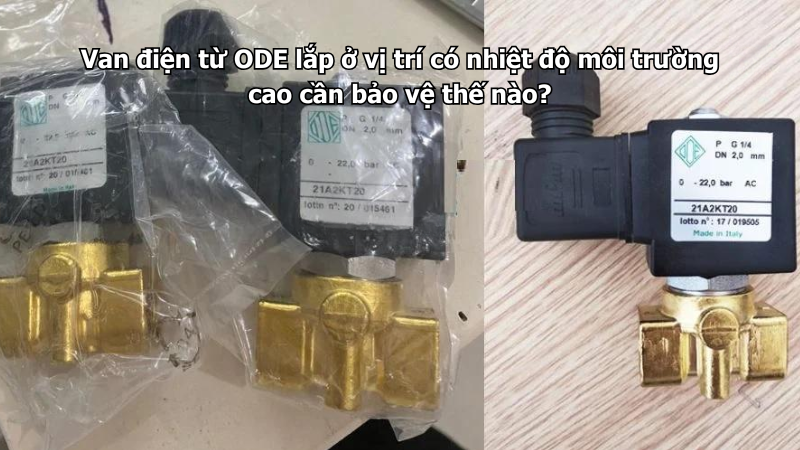

Van điện từ lắp trong khu vực có nhiệt độ môi trường cao thường chịu ảnh hưởng trực tiếp đến coil, giắc điện, dây dẫn, gioăng và tuổi thọ tổng thể của van. Dù môi chất bên trong đường ống không quá nóng, nhiệt từ môi trường xung quanh vẫn có thể làm van hoạt động kém ổn định sau một thời gian sử dụng.
Khi dùng Van điện từ ODE tại các vị trí gần lò sấy, buồng nhiệt, nồi hơi, máy ép, máy nén, phòng bơm nóng hoặc khu vực có hơi nóng tích tụ, cần đặc biệt chú ý đến cách bố trí, che chắn, tản nhiệt và lựa chọn coil phù hợp. Không nên chỉ chọn van theo kích thước đường ống mà bỏ qua nhiệt độ môi trường thực tế.
Nhiệt độ môi trường cao ảnh hưởng đến van điện từ ODE thế nào?
Van điện từ gồm phần thân van tiếp xúc với môi chất và phần coil điện nằm bên ngoài. Trong môi trường nóng, cả hai phần này đều có thể bị ảnh hưởng, nhưng coil thường là bộ phận nhạy cảm hơn.
Nhiệt độ môi trường cao có thể gây:
- Coil nóng hơn bình thường.
- Lớp cách điện trong coil nhanh lão hóa.
- Giắc điện và gioăng giắc nhanh xuống cấp.
- Dây dẫn bị cứng, nứt hoặc đổi màu.
- Gioăng làm kín nhanh chai cứng.
- Van hoạt động yếu khi chạy lâu.
- Lõi từ hút không dứt khoát nếu coil quá nóng.
- Tuổi thọ van giảm so với lắp ở môi trường mát.
Nếu khu vực lắp đặt vừa nóng, vừa ẩm hoặc có bụi, nguy cơ lỗi càng cao hơn.
Dấu hiệu van bị ảnh hưởng bởi nhiệt độ môi trường cao
Van bị ảnh hưởng bởi nhiệt môi trường thường không hỏng ngay lập tức. Lỗi thường xuất hiện từ từ, đặc biệt khi hệ thống chạy liên tục trong nhiều giờ.
Các dấu hiệu thường gặp gồm:
- Coil nóng bất thường.
- Van mở chậm hơn ban đầu.
- Van lúc hoạt động được, lúc không.
- Van chạy ổn lúc mới khởi động nhưng yếu dần khi nóng.
- Giắc điện đổi màu hoặc giòn.
- Dây điện gần van bị cứng.
- Vỏ coil có vết nứt nhỏ.
- Có mùi khét nhẹ quanh coil.
- Van phát tiếng rung khi cấp điện.
- Gioăng bị chai, rò nước hoặc rò khí.
- Coil nhanh hỏng hơn so với các vị trí khác.
- Van phải thay phụ kiện thường xuyên.
Khi gặp các dấu hiệu này, cần kiểm tra cả nhiệt độ môi trường, nguồn điện và điều kiện tản nhiệt của coil.
Cần đo nhiệt độ thực tế tại vị trí lắp van
Nhiều người chỉ ước lượng khu vực “hơi nóng” mà không đo nhiệt độ thực tế. Điều này dễ dẫn đến chọn sai van hoặc bảo vệ chưa đủ.
Cần đo hoặc ghi nhận:
- Nhiệt độ môi trường bình thường.
- Nhiệt độ cao nhất trong ca sản xuất.
- Nhiệt độ khi máy chạy tải nặng.
- Nhiệt độ tại đúng vị trí coil.
- Nhiệt độ gần đường ống nóng.
- Nhiệt độ trong hộp che nếu có.
- Thời gian van phải làm việc trong môi trường nóng.
- Có hơi nóng thổi trực tiếp vào van không.
Nhiệt độ tại vị trí coil mới là thông tin quan trọng, không chỉ là nhiệt độ chung của phòng máy.
Không lắp coil sát nguồn nhiệt
Vị trí lắp đặt quyết định rất nhiều đến tuổi thọ van. Nếu coil nằm sát nguồn nhiệt, nhiệt từ môi trường cộng với nhiệt sinh ra khi coil hoạt động sẽ làm coil nhanh quá nóng.
Cần tránh lắp van tại:
- Sát thân lò sấy.
- Ngay trên đường hơi nóng không cách nhiệt.
- Dưới điểm xả hơi nóng.
- Gần motor công suất lớn tỏa nhiệt mạnh.
- Trong hộp kín gần thiết bị gia nhiệt.
- Khu vực bị nắng chiếu trực tiếp lâu.
- Gần buồng hấp, buồng sấy, nồi hơi.
- Vị trí có khí nóng thổi trực tiếp vào coil.
Nếu bắt buộc lắp gần nguồn nhiệt, nên di chuyển coil ra xa bằng thay đổi vị trí đường ống, tăng khoảng cách hoặc dùng tấm chắn nhiệt phù hợp.
Ưu tiên vị trí thoáng để coil tản nhiệt
Coil van điện từ sinh nhiệt khi có điện. Vì vậy, coil cần không gian thoáng để tản nhiệt ra môi trường. Nếu đặt trong hộp kín hoặc góc khuất không lưu thông không khí, nhiệt sẽ tích tụ quanh coil.
Khi bố trí cần:
- Chừa khoảng trống quanh coil.
- Không ép coil sát tường hoặc vách máy.
- Không đặt coil trong hộc kín quá nhỏ.
- Không để dây điện, bông cách nhiệt hoặc vật liệu che kín coil.
- Có khe thoáng nếu dùng hộp bảo vệ.
- Tránh đặt nhiều coil sát nhau trong không gian kín.
- Kiểm tra nhiệt độ coil sau khi vận hành thực tế.
Che chắn van là cần thiết, nhưng che kín đến mức coil không tản nhiệt được sẽ làm van nhanh hỏng hơn.
Không bọc cách nhiệt trực tiếp quanh coil
Với đường ống nóng, việc bọc cách nhiệt là cần thiết. Tuy nhiên, không nên bọc kín coil bằng vật liệu cách nhiệt. Đây là lỗi khá phổ biến khi người dùng muốn chống nóng cho van.
Cách làm đúng là:
- Bọc cách nhiệt đường ống nóng.
- Bọc thân van nếu thiết kế cho phép và cần thiết.
- Không bọc kín coil.
- Không để vật liệu cách nhiệt ôm sát giắc điện.
- Không dùng vật liệu hút ẩm quanh coil.
- Chừa không gian thoát nhiệt quanh phần điện.
- Kiểm tra nhiệt độ coil sau khi bọc cách nhiệt đường ống.
Coil cần được bảo vệ khỏi nguồn nhiệt bên ngoài nhưng vẫn phải tản được nhiệt do chính coil sinh ra.
Dùng tấm chắn nhiệt đúng cách
Tấm chắn nhiệt giúp giảm bức xạ nhiệt từ lò, đường hơi, buồng sấy hoặc thiết bị gia nhiệt sang coil. Đây là giải pháp hiệu quả nếu không thể di chuyển van ra xa nguồn nhiệt.
Tấm chắn nhiệt nên:
- Che hướng nhiệt chiếu trực tiếp vào coil.
- Không ép sát vào coil.
- Có khoảng hở để không khí lưu thông.
- Không giữ hơi nóng trong khoang kín.
- Làm bằng vật liệu chịu nhiệt phù hợp.
- Không cản trở tháo coil khi bảo dưỡng.
- Không làm nước ngưng tụ chảy vào giắc điện.
- Không gây va chạm với đường ống hoặc dây dẫn.
Mục tiêu là giảm nhiệt bức xạ, không phải “đóng hộp” toàn bộ coil.
Chọn coil đúng điện áp và đúng chế độ làm việc
Coil dùng sai điện áp hoặc điện áp không ổn định sẽ nóng hơn bình thường. Trong môi trường nhiệt độ cao, lỗi này càng làm coil nhanh xuống cấp.
Cần kiểm tra:
- Điện áp ghi trên coil.
- Nguồn là AC hay DC.
- Điện áp thực tế tại giắc coil.
- Công suất coil.
- Thời gian coil phải giữ điện.
- Ngõ ra PLC hoặc relay có đủ tải không.
- Có sụt áp khi thiết bị lớn khởi động không.
- Có cấp nhầm coil 24V, 110V, 220V không.
Không nên thay coil chỉ theo hình dáng bên ngoài. Hai coil nhìn giống nhau vẫn có thể khác điện áp, công suất và kiểu nguồn.
Tránh để coil cấp điện liên tục không cần thiết
Van thường đóng nếu cần mở liên tục trong nhiều giờ thì coil cũng phải giữ điện trong nhiều giờ. Ở môi trường nóng, điều này khiến nhiệt tích tụ nhanh hơn.
Cần xem lại logic điều khiển:
- Van có cần mở liên tục không.
- Có thể chuyển sang điều khiển theo chu kỳ hợp lý hơn không.
- Có cần dùng van thường mở cho trạng thái vận hành chính không.
- Có thời gian nghỉ cho coil không.
- Coil có phù hợp với chế độ làm việc dài hạn không.
- Nhiệt độ coil khi chạy lâu có vượt mức cho phép không.
Nếu hệ thống cần dòng chảy duy trì liên tục trong thời gian dài, nên đánh giá lại kiểu van và trạng thái thường đóng hoặc thường mở.
Kiểm tra lõi từ nếu coil nóng bất thường
Coil nóng không phải lúc nào cũng do môi trường. Nếu lõi từ bị kẹt, coil phải làm việc nặng hơn, sinh nhiệt nhiều hơn và có thể phát tiếng rung.
Cần kiểm tra:
- Lõi từ có bị cặn bẩn không.
- Lò xo có bị gỉ hoặc lệch không.
- Van có lắp đúng chiều dòng chảy không.
- Áp suất có phù hợp với model không.
- Chênh áp có đủ không.
- Màng van có bị kẹt không.
- Coil có lắp đúng vị trí trên ống lõi không.
- Van có rung cơ học không.
Nếu chỉ thay coil mà không xử lý lõi từ kẹt, coil mới cũng có thể nhanh nóng và nhanh hỏng.
Bảo vệ giắc điện khỏi nhiệt và lão hóa
Giắc điện là vị trí dễ bị ảnh hưởng trong môi trường nóng. Gioăng giắc có thể chai cứng, đầu cáp giảm độ kín và chân tiếp xúc bị oxy hóa nếu vừa nóng vừa ẩm.
Khi lắp đặt cần:
- Lắp đầy đủ gioăng giắc.
- Siết chặt vít giữ giắc.
- Siết kín đầu cáp.
- Không để giắc sát bề mặt nóng.
- Không để dây điện kéo lệch giắc.
- Không để nước ngưng tụ chảy vào giắc.
- Kiểm tra chân tiếp xúc định kỳ.
- Thay giắc nếu vỏ bị giòn, nứt hoặc biến dạng.
Không nên dùng băng keo quấn tạm giắc đã nứt trong khu vực nóng, vì băng keo có thể nhanh bong, giữ nhiệt và giữ ẩm.
Chọn dây dẫn chịu nhiệt phù hợp
Dây điện cấp cho coil cũng cần được chọn theo môi trường. Nếu dây thường đi sát đường ống nóng hoặc máy gia nhiệt, lớp vỏ dây có thể bị cứng, nứt và mất an toàn.
Khi đi dây cần chú ý:
- Dùng dây có cấp nhiệt phù hợp.
- Không đi dây sát đường hơi hoặc thân máy nóng.
- Không để dây chạm trực tiếp bề mặt nóng.
- Dùng ống bảo vệ dây phù hợp.
- Cố định dây chống rung.
- Tránh cạnh sắc và điểm ma sát.
- Không nối dây hở trong khu vực nóng ẩm.
- Đặt hộp đấu nối ở vị trí mát hơn nếu có thể.
Dây dẫn hư hỏng có thể gây sụt áp, chập chờn hoặc làm coil hút yếu.
Bảo vệ gioăng và màng van khỏi lão hóa nhiệt
Nếu thân van cũng chịu nhiệt cao, gioăng và màng van có thể lão hóa nhanh hơn. Dù môi chất là nước hoặc khí bình thường, nhiệt môi trường vẫn có thể tác động gián tiếp lên vật liệu làm kín.
Cần kiểm tra:
- Gioăng có bị chai cứng không.
- Màng van có mất đàn hồi không.
- Có rò qua cửa van không.
- Có rò tại nắp van hoặc đầu nối không.
- Vật liệu gioăng có phù hợp nhiệt độ không.
- Van có nằm gần nguồn nhiệt bức xạ không.
- Nhiệt độ môi chất và nhiệt độ môi trường cộng hưởng ra sao.
Nếu khu vực quá nóng, nên ưu tiên vật liệu gioăng chịu nhiệt tốt hơn theo đúng môi chất sử dụng.
Chọn vật liệu thân van theo môi trường
Trong môi trường nhiệt độ cao, nếu kèm hơi ẩm, hóa chất hoặc nước nóng, vật liệu thân van cũng cần được chọn cẩn thận.
Van điện từ ODE thân đồng
Thân đồng phù hợp với nhiều hệ thống nước, khí hoặc môi chất thông thường khi không có yêu cầu chống ăn mòn cao. Đây là lựa chọn hợp lý nếu môi trường chỉ nóng nhưng tương đối khô và sạch.
Có thể chọn thân đồng khi:
- Môi chất phù hợp với đồng.
- Không có hóa chất ăn mòn mạnh.
- Môi trường không quá ẩm.
- Van không bị phun rửa trực tiếp.
- Nhiệt độ nằm trong giới hạn model.
- Cần tối ưu chi phí.
Van điện từ ODE thân inox
Thân inox nên cân nhắc khi môi trường vừa nóng vừa ẩm, có hơi nước, hóa chất vệ sinh hoặc yêu cầu chống oxy hóa tốt hơn.
Nên chọn inox khi:
- Khu vực có hơi nước nóng.
- Có nước rửa hoặc hơi ẩm thường xuyên.
- Có hóa chất nhẹ trong môi trường.
- Van cần vệ sinh thường xuyên.
- Cần chống oxy hóa tốt hơn.
- Môi chất hoặc môi trường không phù hợp với đồng.
Dù thân van chịu được môi trường, coil và giắc điện vẫn cần bảo vệ riêng.
Chú ý môi trường nóng có hơi nước
Nhiệt độ cao kết hợp hơi nước là điều kiện làm coil và giắc điện nhanh xuống cấp. Hơi nước có thể ngưng tụ khi gặp bề mặt lạnh hơn, tạo nước bám vào giắc điện.
Cần tránh:
- Coil nằm ngay dưới điểm xả hơi.
- Giắc điện hướng lên trên.
- Dây dẫn tạo đường cho nước chảy vào giắc.
- Hộp bảo vệ giữ hơi nước bên trong.
- Vật liệu cách nhiệt hút nước ôm quanh phần điện.
- Lắp van tại điểm thấp có nước ngưng tụ nhỏ xuống.
Nên hướng dây xuống dưới, có vòng võng chống nước chảy theo dây và bố trí tấm chắn nghiêng nếu có nước ngưng tụ.
Chú ý môi trường nóng có bụi
Một số khu vực nóng như lò sấy, máy nghiền, máy ép, khu xử lý bụi hoặc phòng sản xuất vật liệu có nhiều bụi. Bụi bám dày quanh coil làm giảm khả năng tản nhiệt.
Bụi nóng hoặc bụi ẩm có thể gây:
- Coil khó tản nhiệt.
- Giắc điện bẩn và tiếp xúc kém.
- Vỏ coil nhanh lão hóa.
- Dây dẫn bị bám bẩn, khó kiểm tra.
- Nguy cơ cháy bụi nếu môi trường có bụi dễ cháy.
- Van bị kẹt nếu bụi lọt vào đường khí hoặc nước.
Cần vệ sinh bên ngoài coil định kỳ và không để bụi bám dày quanh phần điện.
Khi nào cần dùng van chống cháy nổ?
Nhiệt độ môi trường cao không đồng nghĩa với môi trường cháy nổ. Van chống cháy nổ chỉ cần thiết khi khu vực có khí dễ cháy, hơi dung môi, bụi dễ cháy hoặc được nhà máy phân vùng nguy hiểm.
Cần cân nhắc van chống cháy nổ khi:
- Có hơi dung môi dễ cháy.
- Có khí dễ cháy.
- Có bụi mịn dễ cháy trong không khí.
- Khu vực đã được phân vùng nguy hiểm.
- Quy định an toàn yêu cầu thiết bị điện phòng nổ.
- Các thiết bị điện khác trong khu vực cũng phải đạt chuẩn tương ứng.
Nếu chỉ là môi trường nóng thông thường, ưu tiên chính là chọn đúng giới hạn nhiệt, thoát nhiệt tốt và bảo vệ coil khỏi quá nhiệt.
Có cần dùng van hơi nóng không?
Nếu môi chất bên trong đường ống là hơi nóng, nước nóng hoặc chất lỏng nhiệt độ cao, cần chọn dòng van phù hợp với nhiệt độ môi chất. Không nên chỉ bảo vệ coil bên ngoài mà bỏ qua thân van, màng, piston và gioăng bên trong.
Cần phân biệt:
- Môi trường xung quanh nóng nhưng môi chất bình thường.
- Môi chất bên trong là nước nóng.
- Môi chất bên trong là hơi nóng.
- Van chịu nhiệt từ cả môi chất và môi trường.
- Coil có bị truyền nhiệt từ thân van lên không.
Nếu van vừa chịu môi chất nóng vừa nằm trong môi trường nóng, cần chọn model kỹ hơn và kiểm tra đầy đủ thông số.
Lắp đặt van ở vị trí dễ kiểm tra
Van lắp trong môi trường nóng cần được kiểm tra thường xuyên hơn. Vì vậy, vị trí lắp cần thuận tiện cho bảo dưỡng, không nên đặt quá sâu trong hộc máy hoặc sát nguồn nhiệt khó tiếp cận.
Khi lắp cần chú ý:
- Dễ quan sát coil và giắc điện.
- Dễ đo điện áp tại coil.
- Dễ tháo coil khi cần.
- Có khoảng trống tháo nắp van.
- Không bị che kín bởi vật liệu cách nhiệt.
- Có van khóa để cô lập đường ống.
- Không bị rung mạnh.
- Không bị nước hoặc hơi nóng phả trực tiếp.
- Dây điện đi gọn và an toàn.
Vị trí lắp tốt giúp phát hiện coil nóng, giắc lão hóa hoặc dây hỏng trước khi van ngừng hoạt động.
Bảo dưỡng định kỳ trong môi trường nóng
Van điện từ lắp ở nơi nóng cần có lịch kiểm tra định kỳ. Không nên chờ đến khi coil cháy hoặc van không mở mới xử lý.
Các công việc nên thực hiện gồm:
- Kiểm tra nhiệt độ quanh coil.
- Kiểm tra coil có nóng bất thường không.
- Kiểm tra vỏ coil có nứt không.
- Kiểm tra giắc điện và gioăng giắc.
- Kiểm tra dây dẫn có cứng, nứt hoặc đổi màu không.
- Đo điện áp cấp cho coil khi có tải.
- Kiểm tra van có rung khi cấp điện không.
- Vệ sinh bụi bám quanh coil.
- Kiểm tra rò rỉ tại gioăng và đầu nối.
- Kiểm tra màng, gioăng nếu van đóng không kín.
- Kiểm tra tấm chắn nhiệt hoặc hộp bảo vệ.
- Ghi nhận thời gian coil hoạt động liên tục.
Nếu coil thường xuyên quá nóng, cần xem lại vị trí lắp, nguồn điện, chế độ vận hành và model van.
Những sai lầm cần tránh
Một số cách bảo vệ sai có thể làm van hỏng nhanh hơn trong môi trường nhiệt độ cao.
Cần tránh:
- Bọc kín coil bằng vật liệu cách nhiệt.
- Đặt coil sát đường hơi nóng không cách nhiệt.
- Để van trong hộp kín không thoát nhiệt.
- Dùng dây điện không chịu nhiệt.
- Không kiểm tra điện áp tại coil.
- Cấp sai AC/DC.
- Để coil có điện liên tục không cần thiết.
- Dùng băng keo quấn tạm giắc nứt.
- Không vệ sinh bụi bám quanh coil.
- Không kiểm tra lõi từ khi coil nóng bất thường.
- Chọn gioăng không phù hợp nhiệt độ.
- Lắp van ở vị trí khó bảo dưỡng.
Thông tin cần cung cấp khi chọn van ODE
Để chọn đúng van điện từ ODE cho vị trí có nhiệt độ môi trường cao, người mua nên cung cấp đầy đủ thông tin vận hành.
Cần có:
- Môi chất đi qua van là gì.
- Nhiệt độ môi chất.
- Nhiệt độ môi trường quanh van.
- Van có gần nguồn nhiệt không.
- Coil có bị hơi nóng phả trực tiếp không.
- Van mở liên tục hay theo chu kỳ.
- Điện áp coil cần dùng.
- Nguồn là AC hay DC.
- Áp suất làm việc.
- Lưu lượng yêu cầu.
- Vật liệu thân mong muốn.
- Vật liệu gioăng cần dùng.
- Khu vực có hơi nước, bụi hoặc hóa chất không.
- Có yêu cầu chống cháy nổ không.
- Vị trí lắp có cần tấm chắn nhiệt không.
Kết luận
Van điện từ ODE lắp ở vị trí có nhiệt độ môi trường cao cần được bảo vệ bằng cách chọn vị trí thoáng, tránh nguồn nhiệt trực tiếp, không bọc kín coil, dùng tấm chắn nhiệt hợp lý, chọn dây dẫn chịu nhiệt, bảo vệ giắc điện và kiểm tra điện áp đúng chuẩn. Ngoài ra, cần xem xét thời gian coil cấp điện liên tục, nhiệt độ môi chất, vật liệu gioăng và khả năng tản nhiệt thực tế.
Nếu van làm việc với nước nóng, hơi nóng hoặc khu vực có nhiệt truyền mạnh từ đường ống, người dùng có thể tham khảo nhóm Van hơi nóng để chọn dòng van ODE phù hợp hơn với điều kiện nhiệt. Khi lựa chọn cần đối chiếu đúng môi chất, nhiệt độ, áp suất, vật liệu gioăng, điện áp coil và vị trí lắp đặt.
