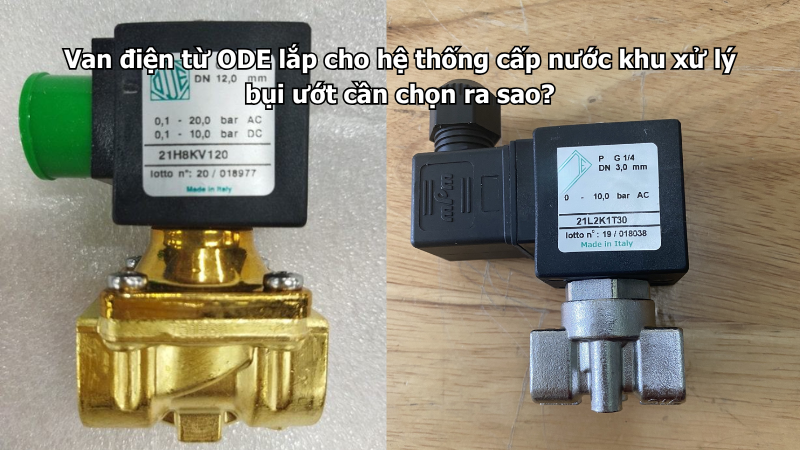

Hệ thống xử lý bụi ướt thường dùng nước để phun sương, rửa khí, dập bụi, tạo màng nước hoặc cấp nước cho tháp scrubber. Trong hệ thống này, van điện từ có nhiệm vụ đóng mở nước tự động theo tín hiệu từ PLC, cảm biến áp suất, cảm biến mức, timer hoặc tủ điều khiển trung tâm.
Van điện từ ODE có thể dùng cho hệ thống cấp nước khu xử lý bụi ướt nếu chọn đúng theo lưu lượng, áp suất, chất lượng nước, vật liệu thân, gioăng, điện áp coil và điều kiện môi trường. Đây là ứng dụng cần chú ý nhiều đến độ ẩm, cặn bẩn, hóa chất trong nước tuần hoàn và khả năng bảo vệ phần điện.
Van điện từ ODE có phù hợp với hệ thống xử lý bụi ướt không?
Van điện từ ODE phù hợp với nhiều vị trí cấp nước trong khu xử lý bụi ướt. Van có thể điều khiển nước cấp vào đầu phun, đường nước bổ sung, đường rửa thiết bị hoặc đường nước cấp cho bể tuần hoàn.
Van thường được dùng cho:
- Đường nước cấp cho đầu phun dập bụi.
- Đường nước cấp vào tháp xử lý bụi ướt.
- Đường nước bổ sung cho bể tuần hoàn.
- Đường nước rửa thành tháp, máng, khay.
- Đường nước vệ sinh định kỳ.
- Đường cấp nước cho hệ thống phun sương.
- Đường cấp nước theo cảm biến mức.
- Đường nước điều khiển theo timer hoặc PLC.
Tuy nhiên, không nên chọn van chỉ theo kích thước đường ống. Nước trong khu xử lý bụi ướt thường dễ có cặn, bùn mịn, hóa chất xử lý hoặc độ ẩm cao quanh thiết bị.
Cần xác định nước là nước sạch hay nước tuần hoàn
Hệ thống xử lý bụi ướt có thể dùng nước sạch cấp trực tiếp hoặc nước tuần hoàn qua bể lắng. Hai trường hợp này khác nhau rất nhiều về yêu cầu chọn van.
| Loại nước sử dụng | Lưu ý khi chọn van |
|---|---|
| Nước sạch cấp mới | Chọn theo lưu lượng, áp suất và điện áp coil |
| Nước tuần hoàn | Cần chú ý cặn bẩn, bùn mịn và lọc trước van |
| Nước có hóa chất xử lý | Kiểm tra vật liệu thân, màng và gioăng |
| Nước phun áp lực | Chú ý áp suất, xung áp và đầu phun |
| Nước bổ sung bể | Chú ý cảm biến mức và trạng thái van khi mất điện |
| Nước rửa thiết bị | Cần chống ẩm coil và chống cặn làm kẹt van |
Nếu nước đi qua van là nước tuần hoàn có nhiều bùn, cặn hoặc hạt rắn, cần cân nhắc kỹ. Van điện từ thông thường không phù hợp để cho dòng nước quá bẩn đi qua trực tiếp nếu không có lọc hoặc tách cặn trước đó.
Nên chọn van thường đóng hay thường mở?
Với hệ thống cấp nước khu xử lý bụi ướt, van thường đóng là lựa chọn phổ biến. Khi chưa có tín hiệu điều khiển, van đóng lại. Khi hệ thống cần phun nước, bổ sung nước hoặc rửa thiết bị, van được cấp điện để mở.
Van thường đóng phù hợp khi:
- Chỉ cấp nước khi hệ thống hoạt động.
- Cấp nước theo timer.
- Cấp nước theo tín hiệu PLC.
- Bổ sung nước khi cảm biến mức báo thấp.
- Ngắt nước khi hệ thống dừng.
- Tránh nước chảy tự do khi mất điện.
- Kiểm soát từng nhánh cấp nước riêng biệt.
Van thường mở có thể được cân nhắc nếu hệ thống cần ưu tiên duy trì nước khi mất điện, ví dụ một số khu vực cần phun nước liên tục để tránh bụi thoát ra ngoài. Tuy nhiên, lựa chọn này phải dựa trên logic an toàn của toàn bộ hệ thống.
Chọn kích thước van theo lưu lượng đầu phun
Lưu lượng nước là yếu tố rất quan trọng trong xử lý bụi ướt. Nếu nước cấp không đủ, bụi không được dập hiệu quả, đầu phun hoạt động yếu hoặc tháp xử lý không đạt hiệu suất.
Khi chọn kích thước van cần xác định:
- Tổng lưu lượng nước cần cấp.
- Số lượng đầu phun.
- Lưu lượng mỗi đầu phun.
- Áp suất yêu cầu tại đầu phun.
- Đường kính ống cấp nước.
- Chiều dài đường ống.
- Mức tụt áp qua van.
- Số nhánh mở cùng lúc.
- Lưu lượng của model van ODE.
Không nên chọn van chỉ theo cỡ ren. Hai van cùng kích thước ren nhưng lỗ thông và lưu lượng thực tế có thể khác nhau.
Kiểm tra áp suất nước và chênh áp
Hệ thống xử lý bụi ướt có thể dùng bơm cấp nước, bơm tuần hoàn hoặc nước cấp từ đường ống trung tâm. Áp suất tại van cần nằm trong dải làm việc của model được chọn.
Cần kiểm tra:
- Áp suất nước đầu vào.
- Áp suất sau bơm.
- Áp suất tại đầu phun.
- Áp suất khi nhiều nhánh mở cùng lúc.
- Áp suất khi đầu phun bị tắc.
- Chênh áp thực tế qua van.
- Xung áp khi van đóng nhanh.
- Áp suất chịu được của đường ống và phụ kiện.
Một số dòng van màng gián tiếp cần có chênh áp tối thiểu để mở ổn định. Nếu hệ thống áp thấp hoặc cấp nước bằng bồn đặt thấp, nên chọn dòng van phù hợp với chênh áp thấp.
Cặn bẩn là nguyên nhân dễ làm van kẹt
Khu xử lý bụi ướt thường có nước bẩn, bùn mịn, bụi vật liệu, cặn lắng và rỉ sét đường ống. Những tạp chất này rất dễ làm van điện từ hoạt động không ổn định.
Cặn bẩn có thể gây:
- Kẹt lõi từ.
- Tắc lỗ pilot.
- Màng van đóng không kín.
- Van mở chậm.
- Van đóng rồi vẫn rò nước.
- Tắc đầu phun.
- Giảm lưu lượng phun.
- Xước bề mặt làm kín.
- Coil rung do lõi từ không hút hết.
Vì vậy, nếu nước cấp có nhiều cặn, không nên đưa trực tiếp qua van điện từ mà cần có bộ lọc hoặc hệ thống tách cặn phù hợp.
Nên lắp bộ lọc trước van
Bộ lọc trước van giúp giữ cát, rỉ sét, mạt kim loại và cặn thô trước khi nước vào thân van. Với hệ thống xử lý bụi ướt, bộ lọc còn giúp bảo vệ đầu phun khỏi bị tắc.
Cụm lắp đặt tham khảo:
Nguồn nước → van khóa tay → bộ lọc → van điện từ ODE → van điều chỉnh lưu lượng nếu cần → đầu phun hoặc thiết bị xử lý bụi
Khi chọn bộ lọc cần chú ý:
- Lưu lượng lọc phải đủ.
- Mắt lọc phù hợp với đầu phun.
- Không chọn lọc quá mịn gây tụt áp lớn.
- Có vị trí tháo lọc dễ vệ sinh.
- Có van khóa để bảo dưỡng.
- Có lịch vệ sinh định kỳ.
- Nếu nước quá bẩn, cần thêm bể lắng hoặc lọc thô trước.
Nếu lọc bị tắc, van vẫn có thể mở nhưng nước cấp yếu, làm hệ thống xử lý bụi giảm hiệu quả.
Chọn vật liệu thân van theo môi trường ẩm
Khu xử lý bụi ướt có độ ẩm cao, nước bắn, hơi nước và đôi khi có hóa chất xử lý. Vì vậy, vật liệu thân van cần được chọn theo điều kiện thực tế.
Van điện từ ODE thân đồng
Thân đồng có thể dùng cho nước sạch, nước cấp mới hoặc hệ thống không có hóa chất ăn mòn mạnh. Đây là lựa chọn phù hợp khi môi trường lắp đặt có che chắn tốt và nước tương đối sạch.
Có thể chọn thân đồng khi:
- Nước là nước sạch.
- Không có hóa chất ăn mòn mạnh.
- Áp suất nằm trong giới hạn model.
- Nhiệt độ nước không cao.
- Van không bị phun nước trực tiếp.
- Cần tối ưu chi phí.
Van điện từ ODE thân inox
Thân inox nên được cân nhắc nhiều hơn trong khu xử lý bụi ướt vì môi trường thường ẩm, dễ oxy hóa và có thể có hóa chất trong nước tuần hoàn.
Nên chọn thân inox khi:
- Khu vực lắp van thường xuyên ẩm.
- Có nước bẩn hoặc nước tuần hoàn.
- Có hóa chất xử lý nước.
- Van gần khu vực phun rửa.
- Cần chống oxy hóa tốt hơn.
- Cần vệ sinh bề mặt thân van thường xuyên.
- Nhà máy yêu cầu vật liệu bền hơn trong môi trường ướt.
Dù chọn thân inox, vẫn cần kiểm tra vật liệu gioăng và màng van theo môi chất.
Chọn gioăng theo hóa chất và nhiệt độ
Gioăng và màng van là bộ phận tiếp xúc trực tiếp với nước. Nếu nước xử lý bụi có hóa chất, pH thay đổi hoặc nhiệt độ cao, gioăng không phù hợp có thể nhanh bị chai, trương hoặc rò.
Một số vật liệu gioăng thường gặp:
| Vật liệu gioăng | Đặc điểm tham khảo |
|---|---|
| NBR | Phù hợp với nước sạch và môi chất thông thường |
| EPDM | Phù hợp với nước, nước nóng nhẹ và nhiều ứng dụng cấp nước |
| FKM/Viton | Chịu nhiệt, dầu nhẹ và một số hóa chất tốt hơn |
| PTFE | Chịu nhiệt và chống nhiều loại hóa chất tốt |
Nếu nước có chất kiềm, chất tẩy, chất chống cáu cặn hoặc hóa chất xử lý khí thải, cần kiểm tra khả năng tương thích vật liệu trước khi chọn van.
Bảo vệ coil khỏi hơi ẩm và nước bắn
Coil là phần điện nên cần được bảo vệ kỹ trong khu xử lý bụi ướt. Môi trường này thường có hơi nước, sương ẩm, nước bắn và bụi ướt bám dính.
Khi lắp đặt cần:
- Không để đầu phun chĩa trực tiếp vào coil.
- Lắp đầy đủ gioăng giắc điện.
- Siết kín đầu cáp.
- Hướng dây điện xuống dưới.
- Tạo vòng võng để nước không chảy vào giắc.
- Không đặt coil tại điểm thấp dễ ngập.
- Không dùng vòi áp lực xịt thẳng vào coil.
- Cố định dây điện chống rung.
- Đặt hộp nối điện ở vị trí khô hơn.
- Che chắn coil nhưng không bọc kín gây bí nhiệt.
Coil bị ẩm có thể làm van đóng mở chập chờn, nóng bất thường hoặc nhanh hỏng.
Không bọc kín coil để chống nước
Một số người dùng bọc kín coil bằng băng keo, nilon hoặc vật liệu cách nhiệt để chống nước. Cách này có thể làm coil bị bí nhiệt, đặc biệt khi van phải mở trong thời gian dài.
Cần nhớ:
- Coil sinh nhiệt khi có điện.
- Coil cần không gian tản nhiệt.
- Che chắn phải có hướng thoát nước.
- Không dùng vật liệu giữ ẩm ôm quanh coil.
- Không quấn kín giắc điện đã bị hở.
- Không để bụi bùn bám dày quanh coil.
- Kiểm tra nhiệt độ coil sau khi lắp che chắn.
Bảo vệ đúng là chống nước bắn trực tiếp nhưng vẫn để coil thoáng.
Chọn điện áp coil theo tủ điều khiển
Van điện từ ODE có nhiều lựa chọn điện áp tùy model, như 24VDC, 24VAC, 110VAC, 220VAC hoặc 230VAC. Hệ thống xử lý bụi ướt thường điều khiển bằng PLC, relay, timer hoặc tủ điện trung tâm.
Cần kiểm tra:
- Điện áp ghi trên coil.
- Nguồn điều khiển là AC hay DC.
- Công suất coil.
- Ngõ ra PLC có đủ tải không.
- Có cần relay trung gian không.
- Khoảng cách dây từ tủ đến van.
- Có sụt áp khi nhiều van mở cùng lúc không.
- Có nhiễu điện từ từ bơm hoặc motor lớn không.
- Có cần chống xung cho coil không.
Không nên đấu coil trực tiếp vào cảm biến nếu cảm biến không đủ dòng tải.
Chú ý tần suất đóng mở
Hệ thống xử lý bụi ướt có thể phun nước liên tục, phun theo chu kỳ hoặc chỉ phun khi cảm biến báo bụi. Tần suất đóng mở ảnh hưởng trực tiếp đến tuổi thọ coil, lõi từ, lò xo và màng van.
Cần xác định:
- Van mở liên tục hay đóng mở theo chu kỳ.
- Số lần đóng mở mỗi giờ.
- Thời gian coil giữ điện.
- Hệ thống chạy bao nhiêu giờ mỗi ngày.
- Tín hiệu cảm biến có dao động không.
- Có cài độ trễ mở và đóng không.
- Nước có nhiều cặn không.
- Vị trí lắp có rung không.
Nếu cảm biến bụi hoặc cảm biến áp suất phát tín hiệu dao động, cần cài độ trễ để van không bật tắt liên tục.
Không dùng van điện từ để điều chỉnh lưu lượng phun
Van điện từ thông thường chủ yếu dùng để đóng hoặc mở hoàn toàn. Không nên dùng van bằng cách mở hé để điều chỉnh lượng nước phun vào hệ thống xử lý bụi.
Nếu cần điều chỉnh lượng nước, nên dùng thêm:
- Van điều chỉnh lưu lượng.
- Van kim.
- Van giảm áp.
- Đồng hồ áp suất.
- Đồng hồ lưu lượng.
- Bộ điều áp.
- Đầu phun phù hợp.
- Biến tần cho bơm nếu cần.
Van điện từ nên đảm nhiệm nhiệm vụ đóng mở theo tín hiệu, còn lưu lượng nên được điều chỉnh bằng thiết bị chuyên dụng.
Chú ý xung áp khi van đóng nhanh
Khi van điện từ đóng nhanh, dòng nước bị chặn đột ngột có thể tạo búa nước. Hiện tượng này dễ xảy ra nếu hệ thống dùng bơm, đường ống dài hoặc nhiều van đóng cùng lúc.
Xung áp có thể gây:
- Tiếng đập trong đường ống.
- Rung đường ống.
- Lỏng đầu nối ren.
- Rò nước tại phụ kiện.
- Hỏng màng van.
- Ảnh hưởng đầu phun.
- Làm đồng hồ áp dao động.
- Giảm tuổi thọ bơm và van một chiều.
Nếu hệ thống có tiếng đập khi van đóng, cần kiểm tra áp suất bơm, bình tích áp, van một chiều, tốc độ dòng chảy và trình tự điều khiển.
Tránh nước bẩn chảy ngược về van
Trong khu xử lý bụi ướt, nước sau khi tiếp xúc bụi thường chứa bùn mịn, hạt rắn và hóa chất. Cần tránh để nước bẩn chảy ngược về van điện từ.
Nên chú ý:
- Không để đầu phun ngập trong nước bẩn.
- Không nối chung đường cấp sạch và đường xả bẩn.
- Có van một chiều nếu có nguy cơ chảy ngược.
- Đường xả bùn phải thoát tốt.
- Bể tuần hoàn cần có vùng lắng cặn.
- Không hút nước ở đáy bể nhiều bùn nếu không có lọc.
- Vệ sinh bể và đường ống định kỳ.
Nước bẩn chảy ngược có thể làm màng van đóng không kín và gây kẹt lõi từ.
Vị trí lắp đặt phù hợp
Van nên được lắp tại vị trí dễ quan sát, dễ tháo coil, dễ vệ sinh bộ lọc và tránh nước bùn phun trực tiếp. Không nên lắp van trong hố ẩm, điểm thấp dễ ngập hoặc nơi bụi ướt bám dày.
Khi lắp cần chú ý:
- Lắp đúng chiều mũi tên trên thân van.
- Có van khóa trước và sau.
- Có bộ lọc trước van.
- Có giá đỡ đường ống.
- Không để trọng lượng ống đè lên van.
- Không để ống mềm kéo lệch thân van.
- Chừa khoảng trống tháo coil và nắp van.
- Tránh vị trí rung từ bơm hoặc quạt hút.
- Tránh vị trí nước bùn bắn trực tiếp.
- Dây điện phải được cố định gọn.
Vị trí lắp tốt giúp giảm rò rỉ, dễ bảo trì và hạn chế lỗi phần điện.
Có cần dùng van chống cháy nổ không?
Khu xử lý bụi ướt không phải lúc nào cũng cần van chống cháy nổ. Tuy nhiên, nếu nhà máy xử lý bụi dễ cháy, bụi dung môi, bụi than, bụi gỗ mịn hoặc khu vực đã được phân vùng nguy hiểm, cần kiểm tra yêu cầu an toàn riêng.
Cần cân nhắc van chống cháy nổ khi:
- Khu vực có bụi dễ cháy trong không khí.
- Có hơi dung môi hoặc khí dễ cháy.
- Hệ thống nằm trong vùng nguy hiểm.
- Nhà máy yêu cầu thiết bị điện phòng nổ.
- Tủ điện, cảm biến và thiết bị khác cũng cần đạt chuẩn tương ứng.
Nếu chỉ là môi trường ẩm, nước bắn và bụi không cháy nổ, ưu tiên chính là chống ẩm, chống cặn, chọn vật liệu phù hợp và bảo vệ coil.
Bảo dưỡng van trong khu xử lý bụi ướt
Van lắp ở khu xử lý bụi ướt cần được bảo dưỡng định kỳ vì môi trường có nhiều cặn, ẩm và hóa chất. Nếu không bảo dưỡng, van dễ bị kẹt, rò hoặc hoạt động chập chờn.
Các công việc nên thực hiện gồm:
- Vệ sinh bộ lọc trước van.
- Kiểm tra đầu phun có bị tắc không.
- Kiểm tra lưu lượng nước thực tế.
- Kiểm tra rò nước tại đầu nối.
- Kiểm tra giắc điện và dây dẫn.
- Lau sạch bụi ướt bám quanh coil.
- Đo điện áp cấp cho coil.
- Chạy thử van nhiều chu kỳ.
- Kiểm tra van đóng có kín không.
- Vệ sinh lõi từ nếu van mở chậm.
- Kiểm tra màng và gioăng.
- Vệ sinh bể tuần hoàn và xả cặn định kỳ.
Nếu van đóng không kín, cần kiểm tra cặn bẩn, màng van và bề mặt làm kín trước khi thay coil.
Những sai lầm thường gặp khi chọn van
Một số lỗi lựa chọn và lắp đặt có thể làm van nhanh hỏng hoặc hệ thống xử lý bụi ướt hoạt động kém hiệu quả.
Cần tránh:
- Chọn van chỉ theo kích thước ren.
- Không kiểm tra lưu lượng đầu phun.
- Không lắp bộ lọc trước van.
- Để nước bẩn tuần hoàn đi thẳng qua van.
- Không kiểm tra hóa chất trong nước.
- Dùng gioăng không phù hợp.
- Để coil bị nước phun trực tiếp.
- Bọc kín coil gây quá nhiệt.
- Không kiểm tra chênh áp tối thiểu.
- Cấp sai điện áp coil.
- Không có độ trễ khi điều khiển theo cảm biến.
- Dùng van điện từ để điều chỉnh lưu lượng.
Thông tin cần cung cấp khi chọn van ODE
Để chọn đúng van điện từ ODE cho hệ thống cấp nước khu xử lý bụi ướt, người mua nên chuẩn bị đầy đủ thông tin vận hành.
Cần cung cấp:
- Nước sạch hay nước tuần hoàn.
- Nước có cặn, bùn hoặc hóa chất không.
- Tên hóa chất và nồng độ nếu có.
- Áp suất nước đầu vào.
- Áp suất tại đầu phun.
- Lưu lượng tổng cần cấp.
- Số lượng đầu phun hoặc nhánh cấp.
- Kích thước đường ống.
- Van thường đóng hay thường mở.
- Điện áp coil.
- Tần suất đóng mở.
- Nhiệt độ nước và môi trường.
- Vị trí lắp có bị nước bắn không.
- Có yêu cầu chống cháy nổ không.
- Cần thân đồng hay inox.
Kết luận
Van điện từ ODE lắp cho hệ thống cấp nước khu xử lý bụi ướt cần chọn theo lưu lượng, áp suất, chênh áp, chất lượng nước, hóa chất, vật liệu thân, gioăng và điện áp coil. Do môi trường thường ẩm, nhiều cặn và dễ bám bụi ướt, cần lắp bộ lọc trước van, bảo vệ coil khỏi nước bắn và bố trí van ở vị trí dễ bảo dưỡng.
Trong các hệ thống xử lý bụi ướt cần duy trì nước cấp liên tục khi mất điện hoặc cần ưu tiên mở nước để bảo vệ khu vực xử lý, người dùng có thể tham khảo nhóm Van thường mở. Khi chọn cần đối chiếu đúng logic an toàn, áp suất, lưu lượng, môi chất, vật liệu gioăng và điện áp điều khiển của hệ thống.
