Tủ điện công nghiệp thường chứa biến tần, PLC, bộ nguồn, relay, contactor, driver servo và nhiều thiết bị điện sinh nhiệt khi vận hành. Với các tủ công suất lớn hoặc đặt trong môi trường nóng, hệ thống làm mát bằng nước có thể được dùng thông qua bộ trao đổi nhiệt, chiller hoặc cụm làm mát riêng. Van điện từ có nhiệm vụ tự động cấp, ngắt hoặc điều khiển nước làm mát theo tín hiệu từ cảm biến nhiệt độ, PLC, timer hoặc bộ điều khiển trung tâm.

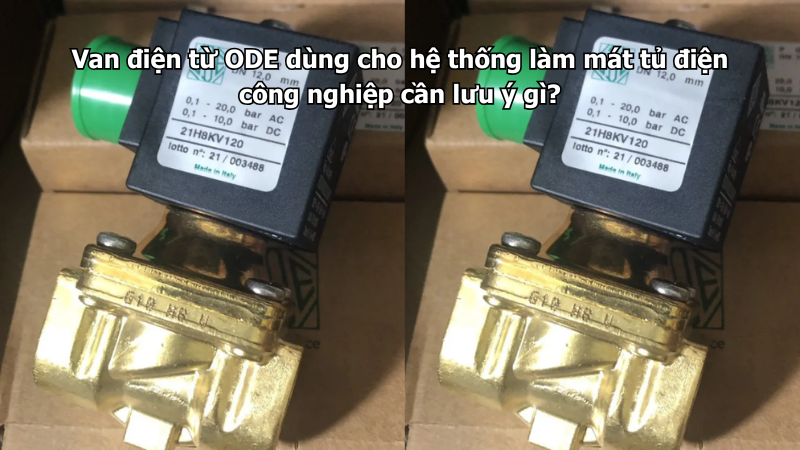

Van điện từ ODE có thể dùng cho hệ thống làm mát tủ điện công nghiệp nếu chọn đúng theo lưu lượng, áp suất, chất lượng nước, vật liệu thân, gioăng, điện áp coil và yêu cầu an toàn điện. Đây là ứng dụng cần cực kỳ chú ý đến rò nước, chống ẩm và vị trí lắp đặt, vì nước rò gần tủ điện có thể gây sự cố nghiêm trọng.
Van điện từ ODE có phù hợp với hệ thống làm mát tủ điện không?
Van điện từ ODE phù hợp với đường nước cấp cho bộ trao đổi nhiệt, chiller hoặc cụm làm mát phụ trợ của tủ điện, miễn là môi chất là nước phù hợp với thông số van và hệ thống được bố trí an toàn.
Van thường được dùng cho:
- Đường nước cấp vào bộ trao đổi nhiệt tủ điện.
- Đường nước cấp từ chiller đến cụm làm mát.
- Đường nước làm mát cho tủ biến tần công suất lớn.
- Đường nước làm mát tủ điều khiển trong khu vực nóng.
- Đường nước cấp theo cảm biến nhiệt độ tủ.
- Đường nước đóng mở theo PLC.
- Đường nước bảo vệ thiết bị khi nhiệt độ vượt ngưỡng.
- Đường nước phụ trợ cho hệ thống điều hòa tủ điện.
Tuy nhiên, van điện từ không thay thế cho các lớp bảo vệ an toàn như cảm biến rò nước, cảm biến nhiệt, cảnh báo lưu lượng, van khóa tay và hệ thống thoát nước an toàn.
Cần xác định kiểu làm mát tủ điện
Không phải hệ thống làm mát tủ điện nào cũng giống nhau. Trước khi chọn van, cần xác định nước đi qua van phục vụ thiết bị nào.
| Kiểu làm mát | Lưu ý khi chọn van |
|---|---|
| Chiller cấp nước lạnh | Chú ý lưu lượng, áp suất bơm, nước ngưng và chống rò |
| Bộ trao đổi nhiệt nước – khí | Cần nước sạch, ổn định lưu lượng |
| Vòng nước tuần hoàn kín | Cần kiểm tra chênh áp, phụ gia và cặn |
| Nước cấp trực tiếp từ nhà máy | Cần lọc cặn, kiểm tra áp suất dao động |
| Làm mát theo nhiệt độ tủ | Cần cài độ trễ, tránh đóng mở liên tục |
| Làm mát tủ trong môi trường nóng | Cần bảo vệ coil khỏi nhiệt và ẩm |
Nếu hệ thống dùng nước lạnh từ chiller, cần chú ý thêm hiện tượng đọng sương quanh đường ống và thiết bị.
Nên chọn van thường đóng hay thường mở?
Với hệ thống làm mát tủ điện công nghiệp, van thường đóng được dùng khá phổ biến. Khi chưa cấp điện, van đóng lại. Khi tủ điện cần làm mát, bộ điều khiển cấp điện để van mở nước.
Van thường đóng phù hợp khi:
- Chỉ cấp nước khi nhiệt độ tủ tăng.
- Cần ngắt nước khi tủ dừng.
- Muốn hạn chế rủi ro nước chảy tự do khi mất điện.
- Điều khiển theo cảm biến nhiệt độ.
- Điều khiển theo PLC hoặc timer.
- Cần kiểm soát từng tủ riêng biệt.
- Cần đóng nước khi có cảnh báo rò.
Van thường mở chỉ nên cân nhắc nếu hệ thống yêu cầu duy trì nước làm mát khi mất điện để bảo vệ thiết bị. Nhưng với tủ điện, lựa chọn này phải đánh giá rất kỹ, vì mất điện mà nước vẫn mở có thể tăng rủi ro rò nước nếu không có giám sát.
Ưu tiên an toàn rò nước quanh tủ điện
Đây là điểm quan trọng nhất. Hệ thống làm mát bằng nước gần tủ điện cần được bố trí sao cho nếu có rò, nước không chảy vào thiết bị điện.
Cần chú ý:
- Không đặt van ngay phía trên tủ điện.
- Không để mối nối nước nằm trên nóc tủ.
- Không để đường nước đi qua khu vực có cầu đấu hở.
- Có khay hứng hoặc đường thoát nước nếu cần.
- Có cảm biến rò nước dưới cụm ống.
- Có cảnh báo rò nước về tủ điều khiển.
- Có van khóa tay để cô lập nhanh.
- Có quy trình dừng nước khi phát hiện rò.
- Không để nước ngưng tụ nhỏ vào tủ.
- Không lắp van trong khoang điện chính nếu không có thiết kế chuyên dụng.
Nếu phải đặt cụm nước gần tủ, nên tách khoang nước và khoang điện rõ ràng.
Chọn lưu lượng theo công suất làm mát
Lưu lượng nước quyết định khả năng lấy nhiệt ra khỏi tủ điện. Nếu van quá nhỏ, nước qua bộ trao đổi nhiệt không đủ, nhiệt độ trong tủ vẫn cao dù van đã mở.
Khi chọn lưu lượng cần xác định:
- Công suất nhiệt cần giải.
- Lưu lượng yêu cầu của bộ trao đổi nhiệt.
- Lưu lượng bơm chiller.
- Áp suất nước đầu vào.
- Áp suất sau van.
- Đường kính ống.
- Chiều dài đường ống.
- Mức tụt áp qua van.
- Có bao nhiêu tủ dùng chung nguồn nước.
Không nên chọn van chỉ theo cỡ ren. Cần đối chiếu lưu lượng thực tế của model van với yêu cầu của thiết bị làm mát.
Kiểm tra áp suất và chênh áp
Van điện từ ODE cần làm việc trong dải áp suất phù hợp. Hệ thống làm mát tủ điện có thể dùng bơm tuần hoàn, chiller hoặc nước cấp trung tâm, nên áp suất có thể thay đổi theo số lượng tủ đang hoạt động.
Cần kiểm tra:
- Áp suất nước thấp nhất.
- Áp suất nước cao nhất.
- Áp suất sau bơm.
- Áp suất khi nhiều tủ cùng mở nước.
- Áp suất khi một nhánh bị khóa.
- Áp suất sau van.
- Chênh áp thực tế qua van.
- Xung áp khi van đóng nhanh.
Một số dòng van màng gián tiếp cần chênh áp tối thiểu để mở ổn định. Nếu hệ thống tuần hoàn kín hoặc áp suất thấp, cần chọn model phù hợp với điều kiện chênh áp nhỏ.
Chọn nước sạch và kiểm soát cặn
Đường nước làm mát tủ điện cần sạch để bảo vệ van, bộ trao đổi nhiệt và đường ống nhỏ. Nước có cặn có thể làm van kẹt, đóng không kín hoặc làm giảm hiệu quả trao đổi nhiệt.
Cặn bẩn có thể gây:
- Kẹt lõi từ.
- Tắc lỗ pilot.
- Màng van đóng không kín.
- Van mở chậm.
- Lưu lượng nước làm mát giảm.
- Bộ trao đổi nhiệt bị nghẹt.
- Cảm biến lưu lượng báo sai.
- Van rò nước sau khi đóng.
Với hệ thống chiller hoặc vòng tuần hoàn kín, cần kiểm soát chất lượng nước, phụ gia chống cáu cặn và lịch vệ sinh định kỳ.
Lắp bộ lọc trước van
Bộ lọc trước van giúp giữ cát, rỉ sét, mạt kim loại và cặn trong đường ống. Với hệ thống làm mát tủ điện, bộ lọc không chỉ bảo vệ van mà còn bảo vệ bộ trao đổi nhiệt.
Cụm lắp đặt tham khảo:
Nguồn nước hoặc chiller → van khóa tay → bộ lọc → van điện từ ODE → cảm biến lưu lượng nếu cần → bộ trao đổi nhiệt tủ điện → đường hồi nước
Khi lắp bộ lọc cần chú ý:
- Lưu lượng lọc phải đủ.
- Mắt lọc phù hợp với thiết bị làm mát.
- Không chọn lọc quá mịn gây tụt áp lớn.
- Có vị trí tháo lọc dễ vệ sinh.
- Có van khóa để bảo dưỡng.
- Có điểm xả áp an toàn.
- Không để nước xả lọc bắn vào tủ điện.
Nếu lọc bị tắc, van vẫn có thể mở nhưng hệ thống làm mát không đạt hiệu quả.
Chọn thân đồng hay thân inox?
Vật liệu thân van cần chọn theo nước làm mát và môi trường quanh tủ điện. Nếu khu vực sạch, khô và nước trung tính, thân đồng có thể phù hợp. Nếu môi trường ẩm, nước xử lý hoặc yêu cầu chống oxy hóa cao hơn, nên cân nhắc inox.
Van điện từ ODE thân đồng
Thân đồng có thể dùng cho nước sạch, nước máy hoặc nước tuần hoàn trung tính, không có hóa chất ăn mòn mạnh.
Có thể chọn thân đồng khi:
- Nước làm mát tương đối sạch.
- Không có phụ gia ăn mòn mạnh.
- Áp suất và nhiệt độ phù hợp.
- Khu vực lắp khô ráo hơn.
- Van không bị nước ngưng hoặc nước vệ sinh bắn trực tiếp.
- Cần tối ưu chi phí đầu tư.
Van điện từ ODE thân inox
Thân inox nên được cân nhắc khi hệ thống dùng nước RO, nước có phụ gia, môi trường ẩm hoặc cần tăng khả năng chống oxy hóa.
Nên chọn inox khi:
- Khu vực đặt tủ có độ ẩm cao.
- Nước tuần hoàn có phụ gia xử lý.
- Có nguy cơ nước ngưng quanh đường ống.
- Van cần độ bền vật liệu tốt hơn.
- Hệ thống làm mát phục vụ tủ điện quan trọng.
- Cần bề mặt dễ vệ sinh và chống oxy hóa.
Dù chọn thân inox, vẫn cần kiểm tra vật liệu gioăng và màng van theo môi chất.
Chọn gioăng theo nước lạnh, nước nóng và phụ gia
Gioăng và màng van tiếp xúc trực tiếp với nước làm mát. Nếu nước có phụ gia chống cáu cặn, chống rỉ, glycol hoặc hóa chất xử lý, cần chọn vật liệu phù hợp.
Một số vật liệu gioăng thường gặp:
| Vật liệu gioăng | Đặc điểm tham khảo |
|---|---|
| NBR | Phù hợp với nước sạch và môi chất thông thường |
| EPDM | Phù hợp với nước, nước nóng nhẹ và nhiều ứng dụng cấp nước |
| FKM/Viton | Chịu nhiệt, dầu nhẹ và một số hóa chất tốt hơn |
| PTFE | Chịu nhiệt và chống nhiều loại hóa chất tốt |
Nếu dùng nước lạnh sâu hoặc nước có phụ gia, cần kiểm tra nhiệt độ, nồng độ và khả năng tương thích vật liệu trước khi chọn van.
Chú ý nước ngưng quanh đường ống lạnh
Với hệ thống dùng chiller, nước lạnh có thể làm đường ống, thân van và phụ kiện bị đọng sương. Nước ngưng này rất nguy hiểm nếu nhỏ vào tủ điện hoặc giắc coil.
Cần xử lý bằng cách:
- Bọc bảo ôn đường ống lạnh.
- Không bọc kín coil gây bí nhiệt.
- Có khay hứng nước ngưng nếu cần.
- Không để nước ngưng chảy theo dây điện vào giắc.
- Hướng dây điện xuống dưới.
- Tạo vòng võng chống nước chảy ngược.
- Kiểm tra điểm thấp có nước đọng không.
- Không đặt van lạnh ngay phía trên tủ điện.
Bảo ôn đúng cách cần giảm đọng sương nhưng vẫn để phần coil tản nhiệt được.
Bảo vệ coil và giắc điện khỏi ẩm
Coil và giắc điện của van cần được bảo vệ kỹ, đặc biệt khi lắp gần hệ thống nước lạnh, nơi có nguy cơ đọng sương hoặc nước rò.
Khi lắp đặt cần:
- Lắp đầy đủ gioăng giắc điện.
- Siết kín đầu cáp.
- Hướng dây điện xuống dưới.
- Không để nước chảy theo dây vào giắc.
- Không để coil bị nước ngưng nhỏ trực tiếp.
- Không xịt nước vệ sinh vào coil.
- Cố định dây chống rung.
- Đặt hộp nối điện ở vị trí khô hơn.
- Không bọc kín coil bằng vật liệu giữ ẩm.
- Kiểm tra giắc định kỳ nếu môi trường ẩm.
Coil bị ẩm có thể gây đóng mở chập chờn, nóng bất thường hoặc hỏng sớm.
Chọn điện áp coil theo tủ điều khiển
Van điện từ ODE có nhiều lựa chọn điện áp như 24VDC, 24VAC, 110VAC, 220VAC hoặc 230VAC tùy model. Hệ thống làm mát tủ điện thường điều khiển bằng PLC, relay, bộ điều khiển nhiệt hoặc BMS nhà máy.
Cần kiểm tra:
- Điện áp ghi trên coil.
- Nguồn điều khiển là AC hay DC.
- Công suất coil.
- Ngõ ra PLC có đủ tải không.
- Có cần relay trung gian không.
- Khoảng cách dây từ tủ đến van.
- Có sụt áp khi nhiều van mở cùng lúc không.
- Có cần chống xung cho coil không.
- Có nhiễu từ biến tần hoặc tải công suất lớn không.
Không nên đấu coil trực tiếp vào ngõ ra điều khiển nếu ngõ ra không đủ tải. Với tủ điện công nghiệp, việc bảo vệ ngõ ra PLC là rất cần thiết.
Chú ý nhiễu điện trong tủ công nghiệp
Tủ điện công nghiệp thường có biến tần, contactor, motor drive, nguồn switching và nhiều tải công suất lớn. Những thiết bị này có thể gây nhiễu tín hiệu điều khiển van.
Nhiễu có thể làm:
- Van đóng mở chập chờn.
- Relay kêu liên tục.
- Cảm biến nhiệt báo sai.
- PLC nhận tín hiệu không ổn định.
- Coil phát tiếng rung.
- Van mở sai thời điểm.
- Hệ thống làm mát bật tắt liên tục.
Cần đi dây tín hiệu riêng với dây động lực, dùng relay trung gian phù hợp, tiếp địa tốt và kiểm tra chống xung cho coil nếu cần.
Điều khiển theo nhiệt độ phải có độ trễ
Nếu van mở theo cảm biến nhiệt độ trong tủ, cần cài độ trễ và khoảng chênh nhiệt độ hợp lý. Nếu ngưỡng mở và đóng quá sát nhau, van sẽ bật tắt liên tục khi nhiệt độ dao động nhẹ.
Nên cài đặt:
- Ngưỡng mở nước làm mát.
- Ngưỡng đóng nước làm mát.
- Khoảng chênh nhiệt độ đủ rộng.
- Thời gian trễ mở.
- Thời gian trễ đóng.
- Thời gian mở tối thiểu.
- Cảnh báo nhiệt độ cao.
- Cảnh báo nước làm mát không đủ.
- Cảnh báo rò nước nếu có cảm biến.
Cài đặt tốt giúp bảo vệ coil, giảm xung áp và giữ nhiệt độ tủ ổn định hơn.
Có nên lắp cảm biến lưu lượng sau van không?
Với tủ điện quan trọng, nên lắp cảm biến lưu lượng hoặc công tắc dòng chảy sau van. Lý do là van có điện chưa chắc nước đã chảy đủ, vì bộ lọc có thể tắc, bơm yếu hoặc van mở không hết.
Cảm biến lưu lượng giúp phát hiện:
- Van mở nhưng không có nước.
- Lưu lượng nước làm mát thấp.
- Bộ lọc bị tắc.
- Bơm chiller lỗi.
- Đường nước bị khóa.
- Van mở không hết do cặn.
- Đường hồi nước bị nghẹt.
Với tủ điện công suất lớn, chỉ điều khiển theo nhiệt độ chưa đủ. Cần xác nhận dòng nước thực tế để tránh quá nhiệt thiết bị.
Chú ý xung áp khi van đóng nhanh
Nếu hệ thống làm mát dùng bơm tuần hoàn hoặc nhiều van đóng mở theo từng tủ, xung áp có thể xảy ra khi van đóng nhanh. Xung áp không chỉ ảnh hưởng van mà còn có thể làm rò mối nối gần tủ điện.
Dấu hiệu có xung áp gồm:
- Đường ống kêu đập khi van đóng.
- Đồng hồ áp dao động.
- Mối nối nước thường rò nhẹ.
- Van một chiều đóng mạnh.
- Ống rung gần tủ điện.
- Màng van nhanh hỏng.
- Cảm biến lưu lượng báo chập chờn.
Nếu có hiện tượng này, cần kiểm tra bình tích áp, van một chiều, áp suất bơm, trình tự đóng mở và tốc độ dòng chảy.
Không dùng van điện từ để điều chỉnh lưu lượng
Van điện từ thông thường chủ yếu làm việc ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Không nên dùng van bằng cách mở hé để chỉnh lưu lượng nước làm mát tủ điện.
Nếu cần điều chỉnh lưu lượng, nên dùng thêm:
- Van điều chỉnh lưu lượng.
- Van cân bằng.
- Van giảm áp.
- Đồng hồ áp suất.
- Đồng hồ lưu lượng.
- Cảm biến lưu lượng.
- Bộ điều áp.
- Biến tần cho bơm nếu cần.
Van điện từ nên làm nhiệm vụ đóng mở tự động, còn lưu lượng nên điều chỉnh bằng thiết bị chuyên dụng.
Vị trí lắp đặt phù hợp
Van nên được lắp ở vị trí dễ quan sát, dễ tháo coil, dễ vệ sinh lọc và đặc biệt không gây nguy cơ nước rò vào tủ điện.
Khi lắp cần chú ý:
- Lắp đúng chiều mũi tên trên thân van.
- Có van khóa trước và sau.
- Có bộ lọc trước van.
- Có cảm biến rò nước nếu hệ thống quan trọng.
- Có giá đỡ đường ống.
- Không để thân van chịu lực kéo lệch.
- Không dùng coil làm tay vặn.
- Chừa khoảng trống tháo coil và nắp van.
- Không lắp mối nối nước phía trên tủ.
- Dây điện đi gọn, chống ẩm và chống nước ngưng.
Cụm van nên đặt ở khoang kỹ thuật riêng hoặc cạnh tủ, không đặt trong khoang thiết bị điện nếu không được thiết kế chuyên dụng.
Bảo dưỡng van trong hệ thống làm mát tủ điện
Van điện từ trong hệ thống làm mát tủ điện cần được kiểm tra định kỳ vì lỗi rò nước hoặc thiếu nước làm mát đều có thể gây thiệt hại lớn.
Các công việc nên thực hiện gồm:
- Kiểm tra rò nước quanh van và đầu nối.
- Vệ sinh bộ lọc trước van.
- Kiểm tra lưu lượng nước sau van.
- Kiểm tra cảm biến lưu lượng nếu có.
- Kiểm tra cảm biến rò nước.
- Kiểm tra nhiệt độ trong tủ điện.
- Kiểm tra giắc điện và dây dẫn.
- Đo điện áp cấp cho coil.
- Kiểm tra coil có nóng bất thường không.
- Vệ sinh lõi từ nếu van mở chậm.
- Kiểm tra màng và gioăng nếu van đóng không kín.
- Kiểm tra bảo ôn đường ống lạnh và nước ngưng.
Nếu van rò nhẹ, không nên tiếp tục vận hành gần tủ điện. Cần cô lập nước và xử lý ngay.
Những sai lầm cần tránh
Một số lỗi bố trí và lựa chọn có thể làm hệ thống làm mát tủ điện mất an toàn.
Cần tránh:
- Lắp van hoặc mối nối nước ngay trên nóc tủ điện.
- Không có cảm biến rò nước với tủ quan trọng.
- Không lắp bộ lọc trước van.
- Chọn van chỉ theo kích thước ren.
- Không kiểm tra lưu lượng làm mát.
- Không kiểm tra chênh áp tối thiểu.
- Bọc kín coil bằng vật liệu bảo ôn.
- Để nước ngưng chảy vào giắc coil.
- Cấp sai điện áp coil.
- Không cài độ trễ điều khiển nhiệt.
- Không kiểm tra nhiễu từ biến tần.
- Dùng van điện từ để chỉnh lưu lượng.
Thông tin cần cung cấp khi chọn van ODE
Để chọn đúng van điện từ ODE cho hệ thống làm mát tủ điện công nghiệp, người mua nên chuẩn bị đầy đủ thông tin vận hành.
Cần cung cấp:
- Hệ thống dùng chiller, nước tuần hoàn hay nước cấp trực tiếp.
- Lưu lượng nước làm mát yêu cầu.
- Áp suất nước đầu vào.
- Áp suất sau van.
- Nhiệt độ nước cấp.
- Nhiệt độ môi trường quanh tủ.
- Kích thước đường ống.
- Van thường đóng hay thường mở.
- Điện áp coil.
- Nguồn AC hay DC.
- Điều khiển bằng cảm biến nhiệt, PLC hay BMS.
- Có cảm biến lưu lượng không.
- Có cảm biến rò nước không.
- Cần thân đồng hay inox.
- Đường ống có nguy cơ đọng sương không.
- Tủ điện có quan trọng hoặc công suất lớn không.
Kết luận
Van điện từ ODE dùng cho hệ thống làm mát tủ điện công nghiệp cần chọn theo lưu lượng, áp suất, chênh áp, chất lượng nước, vật liệu thân, gioăng, điện áp coil và cách điều khiển nhiệt. Với ứng dụng này, yếu tố quan trọng nhất là an toàn rò nước: không đặt mối nối nước phía trên tủ, cần bảo vệ coil khỏi ẩm, kiểm soát nước ngưng và nên có cảm biến lưu lượng hoặc cảm biến rò nước cho các tủ quan trọng.
Trong môi trường tủ điện có nước lạnh, nước tuần hoàn, độ ẩm cao hoặc yêu cầu chống oxy hóa tốt hơn, người dùng có thể tham khảo nhóm Van điện từ inox để chọn thân van phù hợp hơn. Khi lựa chọn vẫn cần đối chiếu đúng áp suất, lưu lượng, nhiệt độ nước, vật liệu gioăng, điện áp coil và vị trí lắp đặt thực tế.
